LOVOL TB604-A161Y1K Tractor Parts Catalogue 08
TB554.311 Front Driving Axle Assembly-2(extension)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
32 |
TB554.311.108 |
End Big Gear |
1 |
|
33 |
GBT 276 |
Bearing 6210 |
1 |
|
34 |
FT304.31F.113 |
Adjusting Gasket |
2 |
|
35 |
TB554.311.110 |
End Spline Shaft |
1 |
|
36 |
FT304.31F.111 |
Liner 55X30 |
1 |
|
37 |
GBT 301 |
Thrust Bearing 8107 |
1 |
|
38 |
FT304.31F.105 |
Screw Plug |
2 |
|
39 |
FT304.31F.106 |
Washer |
2 |
|
40 |
GBT 6170 |
Nut M16 |
1 |
|
41 |
GBT 5783 |
Bolt M16x50 |
1 |
|
42 |
TB554.311.109 |
Left End Housing |
1 |
|
43 |
FT304.31F.112 |
End Pinion |
1 |
|
44 |
GBT 276 |
Bearing 6308 |
1 |
|
45 |
GBT 893.1 |
Circlip 90 |
1 |
|
46 |
FT304.31F.022 |
Seal Cover |
1 |
|
47 |
GBT 893.1 |
Circlip 102 |
1 |
65
Lovol TB604-A161Y1K Wheeled Tractor

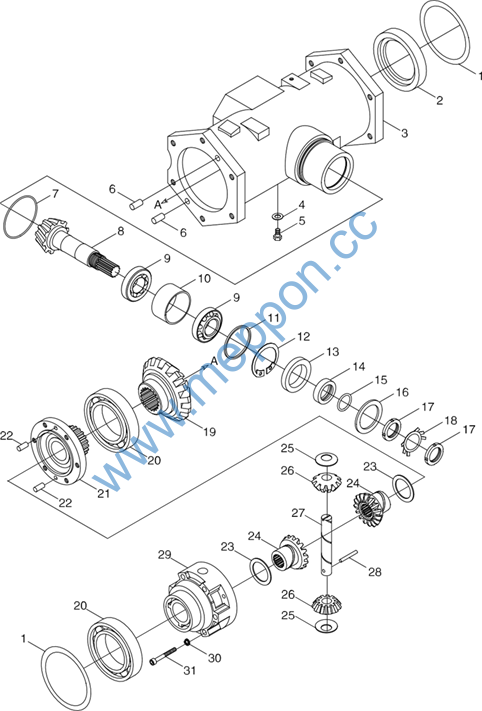

TB554.311 Front Driving Axle Assembly-3
66
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.311.011 |
Front Driving Axle Subassembly |
1 |
||
1 |
GBT 3452.1 |
O-Ring 140X3.55g |
2 |
|
2 |
TB554.311.191 |
Dowel Disc |
1 |
|
3 |
TB554.311.129 |
Main Reducer Casing Housing |
1 |
|
4 |
FT304.31F.106 |
Washer |
1 |
|
5 |
FT304.31F.105 |
Screw Plug |
1 |
|
6 |
GBT 119 |
Pin B12x20 |
4 |
|
7 |
GBT 3452.1 |
O-Ring 90X2.65g |
1 |
|
8 |
TB554.311.131 |
Driving Bevel Gear Shaft |
1 |
|
9 |
GBT 297 |
Bearing 32207 |
2 |
|
10 |
FT304.31F.132 |
Spacing Sleeve |
1 |
|
11 |
FT304.31F.133 |
Adjusting Sleeve |
1 |
|
12 |
GBT 893.1 |
Circlip 72 |
1 |
|
13 |
GBT 9877.1 |
Oil Seal (F)50 72 8D |
1 |
|
14 |
FT304.31F.134 |
Oil Seal Seat |
1 |
|
15 |
GBT 3452.1 |
O-Ring 34.5X3.55g |
1 |
|
16 |
FT304.31F.104 |
Copper Gasket |
1 |
|
17 |
GBT 810 |
Small Round Nut M30x1.5 |
2 |
|
18 |
GBT 858 |
Washer 30 |
1 |
|
19 |
TB554.311.138 |
Central Transmission Bevel Gear |
1 |
|
20 |
GBT 276 |
Bearing 6216 |
2 |
|
21 |
FT304.31F.137 |
Differential Right Housing |
1 |
|
22 |
GBT 119 |
Pin B8x20 |
2 |
|
23 |
FT304.31F.139 |
Spacing Ring |
2 |
|
24 |
FT304.31F.144 |
Half Axle Gear |
2 |
|
25 |
FT304.31F.140 |
Washer |
2 |
|
26 |
FT304.31F.143 |
Planetary Gear |
2 |
|
27 |
FT304.31F.142 |
Shaft Pin |
1 |
|
28 |
FT304.31F.141 |
Thrust Pin |
1 |
|
29 |
TB554.311.136 |
Differential Left Housing |
1 |
|
30 |
GBT 93 |
Washer 10 |
6 |
|
31 |
GBT 70 |
Screw M10X70 |
6 |
67
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-4
68
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-4
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.311.011 |
Front Driving Axle Subassembly |
1 |
||
1 |
GBT 5783 |
Bolt M12x40 |
4 |
|
2 |
GBT 93 |
Washer 12 |
4 |
|
3 |
FT304.31F.124 |
Connecting Cover |
1 |
|
4 |
GBT 9877.1 |
Oil Seal Fb8010512 |
1 |
|
5 |
FT304.31F.125 |
Oil Seal Bush |
1 |
|
6 |
GBT 276 |
Bearing 6013 |
2 |
|
7 |
GBT 893.1 |
Circlip 100 |
2 |
|
8 |
FT304.31F.188 |
Flat Washer |
1 |
|
9 |
FT304.31F.122 |
Gear |
1 |
|
10 |
JBT 7940.1 |
Oil Cup M10x1 |
1 |
|
11 |
Q/YXF70-1992 |
Screw Plug Z3/8″ |
1 |
|
12 |
GBT 1160.2 |
Oil Scale A10 |
1 |
|
13 |
FT304.31F.121 |
Half Axle Housing |
1 |
|
14 |
FT304.31F.126 |
Gear |
1 |
|
15 |
GBT 276 |
Bearing 6309 |
1 |
|
16 |
TB554.311.145 |
Spline Shaft |
1 |
|
17 |
FT304.31F.127 |
Sleeve |
1 |
|
18 |
FT304.31F.123 |
Adjusting Gasket |
1 Group |
|
19 |
FT304.31F.130 |
Adjusting Gasket |
1 Group |
|
20 |
FT304.31F.110 |
End Spline Shaft |
1 |
|
21 |
Floating Oil Seal |
2 Pairs |
||
22 |
FT304.31F.111 |
Sliding Bearing 55X30 |
1 |
|
23 |
GBT 301 |
Thrust Bearing 8107 |
1 |
|
24 |
FT304.31F.105 |
Screw Plug |
2 |
|
25 |
FT304.31F.106 |
Washer |
2 |
|
26 |
TB554.311.146 |
Right End Housing |
1 |
|
27 |
GBT 6170 |
Nut M16 |
1 |
|
28 |
GBT 5783 |
Bolt M16x50 |
1 |
|
29 |
FT304.31F.112 |
End Pinion |
1 |
|
30 |
GBT 276 |
Bearing 6308 |
1 |
|
31 |
FT304.31F.113 |
Adjusting Gasket |
2 |
69
Lovol TB604-A161Y1K Wheeled Tractor

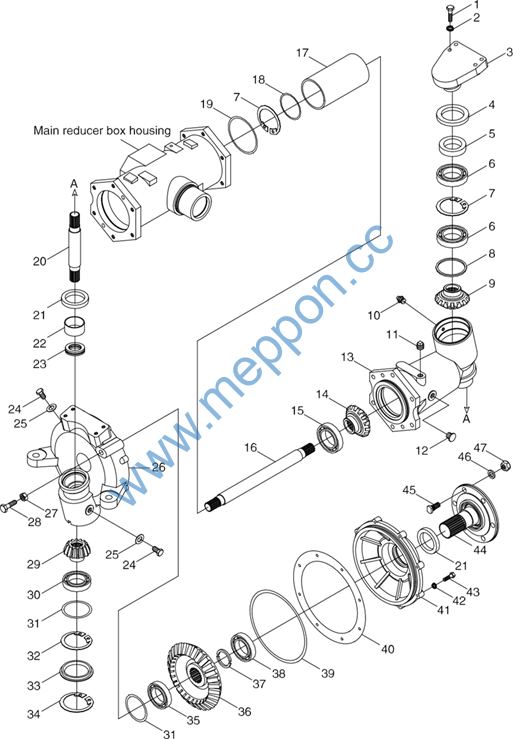

TB554.311 Front Driving Axle Assembly-4(extension)
70
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-4(extension)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
32 |
GBT 893.1 |
Circlip 90 |
1 |
|
33 |
FT304.31F.022 |
Seal Cover |
1 |
|
34 |
GBT 893.1 |
Circlip 102 |
1 |
|
35 |
GBT 276 |
Bearing 6210 |
1 |
|
36 |
FT304.31F.108 |
End Gear |
1 |
|
37 |
FT304.31F.114 |
Circlip |
2 |
|
38 |
GBT 276 |
O-Ring 6310 |
1 |
|
39 |
GBT 3452.1 |
Adjusting Gasket 236X5.3g |
1 |
|
40 |
FT304.31F.190 |
End Big Cover |
1 Group |
|
41 |
FT304.31F.107 |
Washer |
1 |
|
42 |
GBT 93 |
Bolt |
8 |
|
43 |
GBT 5783 |
Front Driving Shaft M8x35 |
8 |
|
44 |
FT304.31F.117 |
Front Driving Shaft |
1 |
|
45 |
FT304.31F.115 |
Knurled Bolt |
6 |
|
46 |
FT204.31F.205 |
Washer |
6 |
|
47 |
GBT 6176 |
Nut M14x1.5 |
6 |
71
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-5
72
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-5
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.311 |
Front Driving Axle Subssembly |
1 |
||
1 |
FT304.31F.160 |
Dustproof Cap |
2 |
|
2 |
JBT 7940.1 |
Oil Cup M6x1 |
2 |
|
3 |
FT304.31F.165a |
Fixing Pin |
2 |
|
4 |
GBT 893.1 |
Circlip 35 |
2 |
|
5 |
GBT 9163 |
Knuckle Bearing Ge20es |
2 |
|
6 |
FT304.31F.185 |
Left Protection Plate |
1 |
|
FT304.31F.186 |
Right Protection Plate |
1 |
||
7 |
GBT 5783 |
Bolt M8x16 |
4 |
|
8 |
GBT 93 |
Washer 8 |
4 |
|
9 |
FT304.31F.195 |
Left Piston Lever Ear Ring |
1 |
|
FT304.31F.196 |
Right Piston Lever Ear Ring |
1 |
||
10 |
FT304.31F.167 |
Spacing Sleeve |
2 |
|
11 |
FT304.31F.168 |
Hex Slotted Nut |
4 |
|
12 |
GBT 91 |
Cotter Pin 3.2X40 |
4 |
|
13 |
GBT 6173 |
Nut M20x1.5 |
2 |
|
14 |
FT304.31F.027 |
Dustproof Sleeve |
2 |
|
15 |
Q50MZ3040 |
Clamp 50 |
2 |
|
16 |
FT304.31F.019a |
Hydraulic Cylinder |
2 |
|
17 |
FT304.31F.184 |
Snap Spring |
2 |
|
18 |
FT304.31F.026A |
Dustproof Bladder |
2 |
|
19 |
FT304.31F.174A |
Left Ball Head Pin Seat |
1 |
|
20 |
JBT 7940.1 |
Oil Cup M6x1 |
2 |
|
21 |
804.31.151 |
Ball Head Pin Seat |
2 |
|
22 |
FT304.31F.177A |
Ball Head Pin |
2 |
|
23 |
804.31.153 |
Ball Head Pin Cover |
2 |
|
24 |
804.31.154 |
Spring |
2 |
|
25 |
FT304.31F.187 |
Press Cover |
2 |
|
26 |
GBT 3452.1 |
O-Ring 33.5X1.8g |
1 |
|
27 |
GBT 893.1 |
Circlip 37 |
2 |
|
28 |
GBT 6171 |
Nut M20x1.5lh |
1 |
|
29 |
FT304.31F.175 |
Pull Rod |
1 |
|
30 |
GBT 6171 |
Nut M20x1.5 |
1 |
|
31 |
FT304.31F.176A |
Right Ball Head Pin Seat |
1 |
73
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-6
