LOVOL TB604-A161Y1K Tractor Parts Catalogue 07
TB554.421B Transfer Case Body Assembly(extension)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1.31 |
GBT 93-10-A0P |
Washer |
4 |
|
1.32 |
TB554.423B-01 |
Side Cover |
1 |
|
1.33 |
TB554.423B-02 |
Revolving Shaft Spacing Sleeve |
1 |
|
1.34 |
GBT 3452.1-17.0X1.80G |
O-Ring |
2 |
|
1.35 |
TB554.423B.1 |
Revolving Shaft Weldment |
1 |
|
2 |
GBT 3452.1-132X3.55G |
O-Ring |
1 |
|
3 |
GBT 119.1-10m6X20-A0P |
Pin |
2 |
|
4 |
GBT 93-10-A0P |
Washer |
4 |
|
5 |
GBT 5783-M10X30-8.8-A3L |
Bolt |
4 |
55
Lovol TB604-A161Y1K Wheeled Tractor

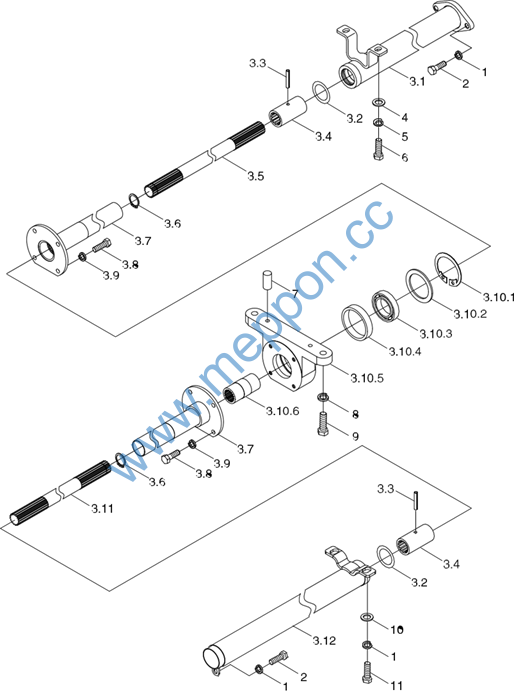

TB554.422A Transfer Case Transmission Assembly
56
Lovol TB604-A161Y1K Wheeled Tractor
TB554.422A Transfer Case Transmission Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.422A |
Transfer Case Transmission Assembly |
1 |
||
1 |
GBT 93-8-AOP |
Washer |
5 |
|
2 |
GBT 5783-M8X16-A2L |
Bolt |
3 |
|
3 |
TB554.422A.2 |
Transfer Case Transmission Shaft Assembly |
1 |
|
3.1 |
FT304.42F.015 |
Shield (1) Weldment |
1 |
|
3.2 |
GBT 3452.1-34.5X3.55G |
O-Ring |
2 |
|
3.3 |
GBT 879.1-6X35 |
Pin |
2 |
|
3.4 |
FT304.42.107a |
Spline Sleeve |
2 |
|
3.5 |
FT404.42.128 |
Rear Transmission Shaft |
1 |
|
3.6 |
GBT 894.1-26 |
Circlip |
2 |
|
3.7 |
FT304.42X.017 |
Shield (2) Weldment |
2 |
|
3.8 |
GBT 5783-M8X20-A2L |
Bolt |
8 |
|
3.9 |
GBT 93-8-AOP |
Washer |
8 |
|
3.10 |
TB554.422A.2.2 |
Middle Bearing Seat Assembly |
1 |
|
3.10.1 |
GBT 893.2-72 |
Circlip |
1 |
|
3.10.2 |
FT304.42X.136 |
Spacing Ring |
1 |
|
3.10.3 |
GBT 276-6007-2RZ |
Bearing |
1 |
|
3.10.4 |
FT304.42X.137 |
Rubber Ring |
1 |
|
3.10.5 |
FT304.42X.138 |
Middle Bearing Seat |
1 |
|
3.10.6 |
FT304.42X.135 |
Middle Spline Sleeve |
1 |
|
3.11 |
TB554.422-01 |
Front Transmission Shaft |
1 |
|
3.12 |
TB554.422A.2.1 |
Shield Weldment |
1 |
|
4 |
GBT 97.1-10-A0P |
Washer |
2 |
|
5 |
GBT 93-10-A0P |
Washer |
2 |
|
6 |
GBT 5783-M10X20-A3L |
Bolt |
2 |
|
7 |
GBT 119.1-8m6X20-AOP |
Pin |
2 |
|
8 |
GBT 93-12-AOP |
Washer |
2 |
|
9 |
GBT 5783-M12X40-A3L |
Bolt |
2 |
|
10 |
GBT 97.1-8-A0P |
Washer |
2 |
|
11 |
GBT 5783-M8X20-A3L |
Bolt |
2 |
57
Lovol TB604-A161Y1K Wheeled Tractor
TB554.423B Transfer Case Control Mechanism Assembly(007)
58
Lovol TB604-A161Y1K Wheeled Tractor
TB554.423B Transfer Case Control Mechanism Assembly(007)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.423B |
Transfer Case Control Mechanism Assembly |
1 |
||
1 |
GBT879.1-8X30 |
Spring-Type Straight Pin |
1 |
|
2 |
GBT879.1-5X30 |
Spring-Type Straight Pin |
1 |
|
3 |
TB554.423B.2 |
Rocker Arm Weldment |
1 |
|
4 |
FT65.38.051 |
Pull And Press Handle |
1 |
|
5 |
GBT6170-M10-8-A3L |
Hexagon Nut, Style 1 |
1 |
|
6 |
TG1204.435.4 |
Seal Lining Seat Assembly |
1 |
|
6.1 |
GBT818-M6X14-4.8-A2L |
Cross Recessed Pan Head Screw |
1 |
|
6.2 |
GBT93-6 |
Standard Spring Washer |
1 |
|
6.3 |
TG1204.435.2-01 |
Spherical Shaft Lining Seat |
1 |
|
6.4 |
TG1204.435.2-02 |
Spherical Shaft Lining |
1 |
|
7 |
TB554.423B.3 |
Control Lever Unit |
1 |
|
8 |
GBT882-B10X30-A0P |
Pin Shaft |
1 |
|
9 |
GBT97.1-10-A0P |
Plain Washer |
1 |
|
10 |
GBT91-3.2X16-A0P |
Split Pin |
1 |
59
Lovol TB604-A161Y1K Wheeled Tractor

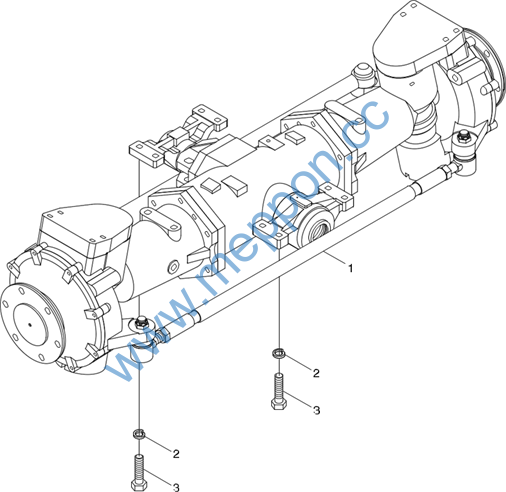

TB554.311 Front Driving Axle Assembly-1
60
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 |
TB554.311 TB554.311.011 GBT 93 GBT 5783 |
Front Driving Axle Assembly Front Driving Axle Subassembly Washer 14-A0p Bolt M14x45-A3l |
1 1 8 8 |
61
Lovol TB604-A161Y1K Wheeled Tractor

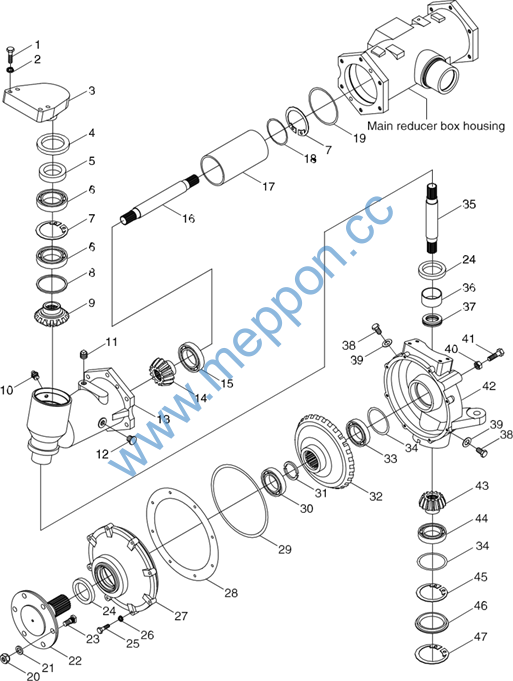

TB554.311 Front Driving Axle Assembly-2
62
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.311.011 |
Front Driving Axle Subassembly |
1 |
||
1 |
GBT 5783 |
Bolt M12x40 |
4 |
|
2 |
GBT 93 |
Washer 12 |
4 |
|
3 |
FT304.31F.124 |
Connecting Cover |
1 |
|
4 |
GBT 9877.1 |
Oil Seal Fb8010512 |
1 |
|
5 |
FT304.31F.125 |
Oil Seal Bush |
1 |
|
6 |
GBT 276 |
Bearing 6013 |
2 |
|
7 |
GBT 893.1 |
Circlip 100 |
2 |
|
8 |
FT304.31F.188 |
Flat Washer |
1 |
|
9 |
TB554.311.122 |
Gear |
1 |
|
10 |
JBT 7940.1 |
Oil Cup M10x1 |
1 |
|
11 |
Q/YXF70-1992 |
Screw Plug Z3/8″ |
1 |
|
12 |
GBT 1160.2 |
Oil Scale A10 |
1 |
|
13 |
TB554.311.121 |
Half Axle Housing |
1 |
|
14 |
TB554.311.126 |
Gear |
1 |
|
15 |
GBT 276 |
Bearing 6309 |
1 |
|
16 |
TB554.311.128 |
Spline Shaft |
1 |
|
17 |
FT304.31F.127 |
Sleeve |
1 |
|
18 |
FT304.31F.123 |
Adjusting Gasket |
1 Group |
|
19 |
TB554.311.130 |
Adjusting Gasket |
1 Group |
|
20 |
GBT 6176 |
Nut M14x1.5 |
6 |
|
21 |
FT204.31F.205 |
Washer |
6 |
|
22 |
TB554.311.117 |
Front Driving Axle |
1 |
|
23 |
FT304.31F.115 |
Knurled Bolt |
6 |
|
24 |
Floating Oil Seal |
2 Pairs |
||
25 |
GBT 5783 |
Bolt M8x35 |
8 |
|
26 |
GBT 93 |
Washer |
8 |
|
27 |
TB554.311.107 |
End Cover |
1 |
|
28 |
FT304.31F.190 |
Adjusting Gasket |
1 Group |
|
29 |
GBT 3452.1 |
O-Ring 236X5.3g |
1 |
|
30 |
GBT 276 |
Bearing 6310 |
1 |
|
31 |
FT304.31F.114 |
Circlip |
2 |
63
Lovol TB604-A161Y1K Wheeled Tractor
TB554.311 Front Driving Axle Assembly-2(extension)
