LOVOL TB604-A161Y1K Tractor Parts Catalogue 06
Lovol TB604-A161Y1K Wheeled Tractor
TB550.392 Right Final Transmission Assembly(006)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.392 |
Right Final Transmission Assembly |
1 |
||
1 |
GBT6176-M18X1.5-10-A3L |
Hexagon Nut, Type-2 |
8 |
|
2 |
FT804.31B.120 |
Washer |
8 |
|
3 |
TB550.391-02 |
Driving Shaft |
1 |
|
4 |
FT65.38.140a |
Rear Hub Bolt |
8 |
|
5 |
GBT5783-M12X30-8.8-A3L |
Hexagon Bolt |
4 |
|
6 |
GBT93-12-A0P |
Standard Spring Washer |
4 |
|
7 |
TB550.391-05 |
Half Shaft Oil Seal Seat |
1 |
|
8 |
TB550.391-04 |
Final Transmission Gear Ring |
1 |
|
9 |
GBT9877.1-FB80X105X10D |
Seal Ring |
2 |
|
10 |
GBT276-6214 |
Deep Groove Ball Bearing |
1 |
|
11 |
TB550.392-01 |
Right Half Shaft Housing |
1 |
|
12 |
GBT276-6211 |
Deep Groove Ball Bearing |
1 |
|
13 |
FT300.39.121 |
Adjusting Washer |
1 |
|
14 |
FT300.39.122 |
Adjusting Washer |
1 |
|
15 |
FT300.39.123 |
Adjusting Washer |
1 |
|
16 |
TB550.391.1 |
Final Transmission Planet Bracket Assembly |
1 |
|
16.1 |
TB550.391.1-01 |
Final Transmission Planet Bracket |
1 |
|
16.2 |
FT300.39.111 |
Retainer Block |
1 |
|
16.3 |
QLWZB140-8X32 |
Pin |
3 |
|
16.4 |
TB550.391.1-04 |
Planet Gear Roll Needle Inner Spacer Ring |
3 |
|
16.5 |
TB550.391.1-03 |
Final Transmission Planet Gear Shaft |
3 |
|
16.6 |
TB550.391.1-05 |
Planet Gear Roll Needle Outer Spacer Ring |
6 |
|
16.7 |
TB550.391.1-02 |
Final Transmission Planet Gear |
3 |
|
16.8 |
GBT309-6X23.8-G2X-3X-5 |
Needle |
132 |
|
17 |
FT300.39.112 |
Driving Shaft Lock Bolt |
1 |
|
18 |
FT300.39.110 |
Driving Shaft Lock Piece |
1 |
|
19 |
TB550.392-02 |
Right Final Transmission Half Shaft |
1 |
45
Lovol TB604-A161Y1K Wheeled Tractor

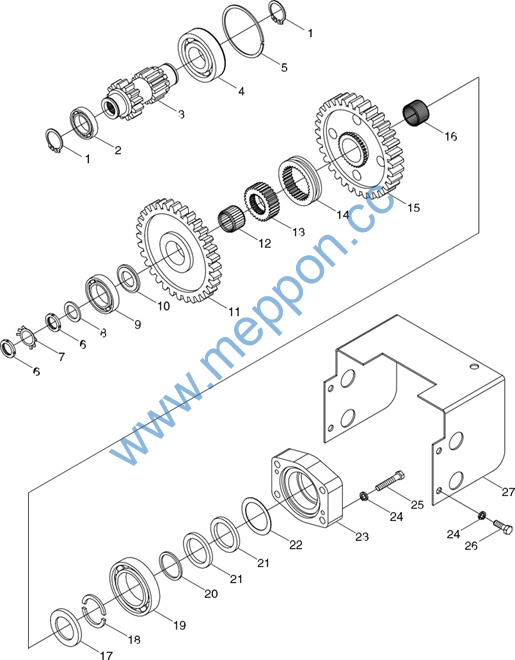

TB550.411A PTO Gear Assembly (007)
46
Lovol TB604-A161Y1K Wheeled Tractor
TB550.411A PTO Gear Assembly (007)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.411A |
PTO Gear Assembly |
1 |
||
1 |
GBT894.1-40 |
Circlip For Shaft |
2 |
|
2 |
GBT276-6208 |
Deep Groove Ball Bearing |
1 |
|
3 |
TB550.411A-01 |
PTO High And Low Gear Driving Dual Gear |
1 |
|
4 |
GBT276-6308N |
Deep Groove Ball Bearing |
1 |
|
5 |
GBT305-90-96.5 |
Thrust Ring |
1 |
|
6 |
GBT812-M25X1.5 |
Round Nut |
2 |
|
7 |
GBT858-25 |
Thrust Washer For Round Nut |
1 |
|
8 |
FT300.41.122 |
Washer |
1 |
|
9 |
GBT276-6306 |
Deep Groove Ball Bearing |
1 |
|
10 |
FT300.41C.118 |
Output Shaft Front Retainer Ring |
1 |
|
11 |
TB550.411A-02 |
PTOHigh Gear Driven Gear |
1 |
|
12 |
TB550.411-04 |
Needle Bearing Kk40X46X34 |
1 |
|
13 |
FT300.41C.117 |
PTO Meshing Seat |
1 |
|
14 |
FT300.41C.116 |
PTO Shift Collar |
1 |
|
15 |
TB550.411-03 |
PTO Low Gear Driven Gear |
1 |
|
16 |
JBT7918-K35X40X27 |
Needle And Carrier Combination |
1 |
|
17 |
FT300.41E.114 |
Rear Retainer Ring |
1 |
|
18 |
FT300.41E.119 |
Thrust Ring |
1 |
|
19 |
GBT276-6309 |
Deep Groove Ball Bearing |
1 |
|
20 |
FT300.41E.113 |
Output Shaft Bearing Washer |
1 |
|
21 |
GBT9877.1-FB50X72X8D |
Seal Ring |
2 |
|
22 |
FT300.41E.115 |
Oil Seal Retainer Ring |
1 |
|
23 |
FT300.41E.101 |
Rear End Cover I |
1 |
|
24 |
GBT93-12 |
Standard Spring Washer |
8 |
|
25 |
GBT5782-M12X55-8.8-A3L |
Hexagon Bolt |
4 |
|
26 |
GBT5783-M12X25-8.8-A3L |
Hexagon Bolt |
4 |
|
27 |
FT300.41.131a |
Safty Bonnet |
1 |
47
Lovol TB604-A161Y1K Wheeled Tractor
TB550.412A PTO Shaft Assembly(004)
48
Lovol TB604-A161Y1K Wheeled Tractor
TB550.412A PTO Shaft Assembly(004)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 |
TB550.412A TB550.412A-01 TB550.412-02 |
Pto Shaft Assembly Type I35 Pto Shaft Pto Shaft Head Shield |
1 1 1 |
49
Lovol TB604-A161Y1K Wheeled Tractor

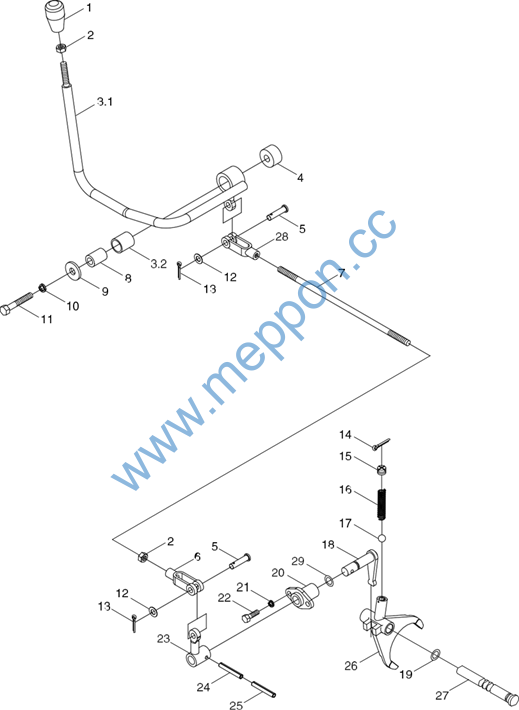

TB550.413 PTO Control Assembly
50
Lovol TB604-A161Y1K Wheeled Tractor
TB550.413 PTO Control Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.413 |
Pto Control Assembly |
1 |
||
1 |
FT300.41.015 |
Pto Control Handle Assembly |
1 |
|
2 |
GBT6170-M10-8-A3L |
Hexagon Nut , Style 1 |
2 |
|
3 |
FT300.41.013 |
Control Lever Assembly, Pto |
1 |
|
3.1 |
FT300.41.014 |
Control Lever Welded Unit, Pto |
1 |
|
3.2 |
FT300.41.127 |
Bush |
1 |
|
4 |
FT300.41.128 |
Spacer Bush |
1 |
|
5 |
GBT882-B10X30 |
Axis Pin |
2 |
|
6 |
FT300.43.108 |
Front Fork, Pull Rod |
1 |
|
7 |
FT300.41E.112 |
Control Lever |
1 |
|
8 |
FT300.41.130 |
Shaft Sleeve |
1 |
|
9 |
FT300.41.129 |
Washer |
1 |
|
10 |
GBT93-12 |
Washer |
1 |
|
11 |
TB550.413-02 |
Bolt M12x75 |
1 |
|
12 |
GBT97.1-10-A0P |
Washer |
2 |
|
13 |
GBT91-3.2X16-A0P |
Pin |
2 |
|
14 |
GBT91-2.5X32-A0P |
Split Pin |
1 |
|
15 |
TB550.413-03 |
Screw |
1 |
|
16 |
FT704.42B.163 |
Retaining Spring, Fork Shaft |
1 |
|
17 |
GBT308-9.5-G100-b |
Steel Ball |
1 |
|
18 |
TB550.413-04 |
Finger-Type Driving Lever |
1 |
|
19 |
GBT3452.1-11.2X2.65G |
O-Ring |
1 |
|
20 |
FT300.41E.109 |
Shift Lever Shaft Sleeve |
1 |
|
21 |
GBT93-8 |
Standard Spring Washer |
2 |
|
22 |
GBT5783-M8X20-8.8-A2L |
Hex Head Bolt |
2 |
|
23 |
FT300.41.012 |
Gear Shift Lever Welded Unit, Pto |
1 |
|
24 |
GBT879.1-6X26 |
Pin |
1 |
|
25 |
GBT879.1-3.5X26 |
Resilient Pin |
1 |
|
26 |
TB550.413-01a |
Gear Shift Fork, Pto |
1 |
|
27 |
FT300.41C.107a |
Fork Shaft, Pto |
1 |
|
28 |
FT300.43.110 |
Rear Fork, Pull Rod |
1 |
|
29 |
GBT3452.1-16.0X2.65G |
Hydraulic And Pneumatic O-Ring |
2 |
51
Lovol TB604-A161Y1K Wheeled Tractor

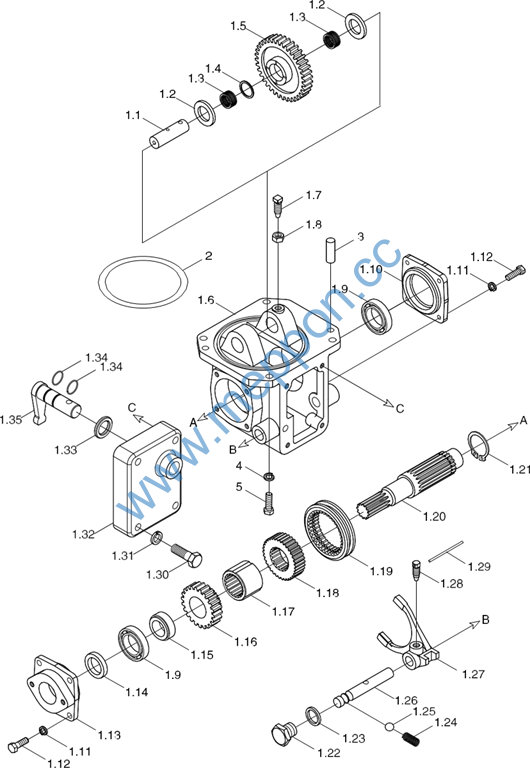

TB554.421B Transfer Case Body Assembly
52
Lovol TB604-A161Y1K Wheeled Tractor
TB554.421B Transfer Case Body Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.421B |
Transfer Case Body Assembly |
1 |
||
1 |
TB554.421B.1 |
Transfer Case Body Assembing |
1 |
|
1.1 |
TB554.421B.1-05 |
Idler Shaft |
1 |
|
1.2 |
FT304.42F.103 |
Thrust Ring |
2 |
|
1.3 |
JBT 7918-K25X31X20 |
Bearing |
2 |
|
1.4 |
FT304.42.126 |
Rolling Needle Inner Spacing Sleeve |
1 |
|
1.5 |
TB554.421B.1-01 |
Transfer Case Idler |
1 |
|
1.6 |
TB554.421B.1-03 |
Transfer Case Housing |
1 |
|
1.7 |
FT304.42.112 |
Thrust Screw |
1 |
|
1.8 |
GBT 6173-M10X1-A2L |
Nut |
1 |
|
1.9 |
GBT 276-6306 |
Bearing |
2 |
|
1.10 |
FT304.42.117 |
Bearing Cover |
1 |
|
1.11 |
GBT 93-8-AOP |
Washer |
8 |
|
1.12 |
GBT 5783-M8X20-A2L |
Bolt |
8 |
|
1.13 |
FT304.42F.106 |
Bearing Seat |
1 |
|
1.14 |
GBT 9877.1-FB30X52X7D |
Framework Oil Seal |
1 |
|
1.15 |
FT804.42.119a |
Spacing Sleeve |
1 |
|
1.16 |
TB554.421B.1-02 |
Transfer Case Driven Gear |
1 |
|
1.17 |
TB554.421B.1-06 |
Gear Liner |
1 |
|
1.18 |
FT804.42.115 |
Engaging Gear Seat |
1 |
|
1.19 |
FT804.42.114 |
Engaging Sleeve |
1 |
|
1.20 |
TB554.421B.1-04 |
Transfer Case Gear Shaft |
1 |
|
1.21 |
GBT 894.1-38 |
Circlip |
1 |
|
1.22 |
FT804.42.110 |
Screw Plug |
2 |
|
1.23 |
JBT 982-18 |
Washer |
2 |
|
1.24 |
FT800.37.139 |
Spring |
1 |
|
1.25 |
GBT 308-10-G100-b |
Steel Ball |
1 |
|
1.26 |
TB554.421B.1-08 |
Shift Fork Shaft |
1 |
|
1.27 |
TB554.421B.1-07 |
Release Shift Fork |
1 |
|
1.28 |
FT800.37.194 |
Fastening Screw |
1 |
|
1.29 |
TA800.212B-02 |
Low-Carbon Steel Wire Sz-1.40 |
1 |
|
1.30 |
GBT 5782-M10X45-8.8-A3L |
Bolt |
4 |
53
Lovol TB604-A161Y1K Wheeled Tractor
TB554.421B Transfer Case Body Assembly(extension)
