LOVOL TB504-X161Y6K Tractor Parts Catalogue 14
TB454.422 42.2-分动箱传动总成 42.2-TRANSFER CASE TRANSMISSION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-8-AOP |
弹簧垫圈 |
SPRING WASHER |
11 |
2011-11_ |
10 |
GBT894.1-26 |
轴用弹性挡圈 |
SNAP RING |
2 |
2011-11_ |
11 |
FT304.42X.017 |
护套(2)焊合件 |
GUARD SLEEVE WELDMENT (2) |
2 |
2011-11_ |
12 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
8 |
2011-11_ |
13 |
TB554.422.1 |
中间轴承座总成 |
MIDDLE BEARING SEAT ASSEMBLY |
1 |
2011-11_ |
13.1 |
GBT893.2-72 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
13.2 |
FT304.42X.136 |
隔圈 |
1 |
2011-11_ |
|
13.3 |
GBT276-6007-2RZ |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
13.4 |
FT304.42X.137 |
橡胶圈 |
RUBBER RING |
1 |
2011-11_ |
13.5 |
FT304.42X.138 |
中间轴承座 |
MIDDLE BEARING SEAT |
1 |
2011-11_ |
13.6 |
GBT119.1-8m6X20-A0P |
圆柱销 |
PIN |
2 |
2007-04_ |
13.7 |
FT304.42X.135 |
中间花键套 |
MIDDLE SPLINE BUSH |
1 |
2011-11_ |
14 |
GBT93-12-AOP |
垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT5783-M12X40-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
16 |
FT404.42.139 |
前传动轴 |
FRONT TRANSMISSION SHAFT |
1 |
2011-11_ |
17 |
FT404.42.016 |
护套(3)焊合件 |
GUARD SLEEVE WELDMENT (3) |
1 |
2011-11_ |
17 |
FT404.42.016 |
护套(3)焊合件 |
GUARD SLEEVE WELDMENT (3) |
1 |
2011-11_ |
2 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
3 |
2011-11_ |
3 |
FT304.42F.015 |
护罩(1)焊合件 |
BONNET (1) WELDMENT |
1 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
5 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
6 |
GBT3452.1-34.5X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
7 |
GBT879.1-6X35 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
8 |
FT304.42.107a |
花键套 |
SPLINE BUSH |
2 |
2011-11_ |
9 |
FT404.42.128 |
后传动轴 |
REAR TRANSMISSION SHAFT |
1 |
2011-11_ |

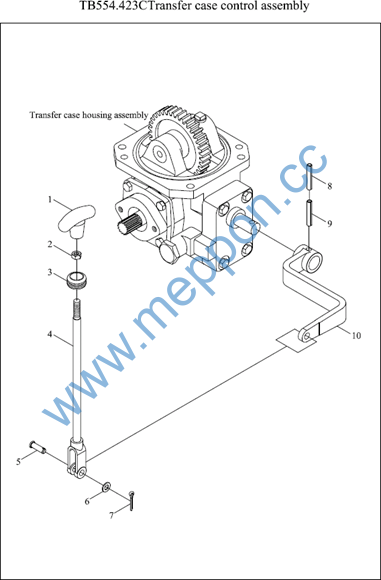

TB554.423C 42.3-分动箱操纵总成 42.3-TRANSFER CASE CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
TB554.423C-01 |
摇臂 |
ROCKER |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
TG1204.435.2 |
密封胶圈 |
SEAL RUBBER RING |
1 |
2004-01_ |
3 |
FT304.42D.137 |
密封胶圈 |
SEAL RUBBER RING |
1 |
2011-11_ |
4 |
FT304.42D.021 |
操纵杆合件 |
CONTROL ROD UNIT |
1 |
2008-03_ |
4 |
TB554.423B.3 |
操纵杆合件 |
CONTROL ROD UNIT |
1 |
2010-02_ |
5 |
GBT882-B10X30 |
销轴 |
PIN |
1 |
2011-11_ |
6 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
1 |
2011-11_ |
8 |
GBT879.1-5X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
9 |
GBT879.1-8X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |

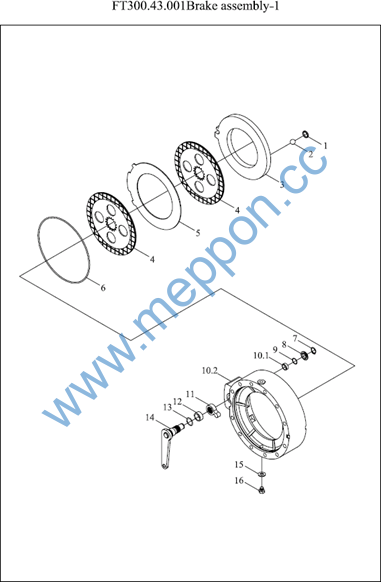

FT300.43.001-1 43.1-制动器总成-1 43BRAKER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.43.102 |
碗形塞 |
BOWL PLUG |
6 |
2011-11_ |
10 |
FT300.43.012 |
左制动器壳总成 |
LEFT BRAKE HOUSING ASSEMBLY |
1 |
2011-11_ |
10.1 |
FT300.43.114 |
曲柄轴衬套 |
CRANK SHAFT BUSH |
1 |
2011-11_ |
10.2 |
FT300.43.121 |
左制动器壳 |
LEFT BRAKE HOUSING |
1 |
2011-11_ |
11 |
FT300.43.106 |
拨块 |
SHIFTING BLOCK |
1 |
2011-11_ |
12 |
FT300.43.107 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
13 |
GBT3452.1-20.0X2.65 |
o型圈 |
O.RING |
1 |
2004-01_ |
14 |
FT300.43.014 |
左曲柄合件 |
LEFT CRANK UNIT |
1 |
2011-11_ |
15 |
FT300.43.153 |
最终传动放油口垫圈 |
FINAL TRANSMISSION OIL DRAINING PORT |
1 |
2011-11_ |
16 |
FT300.43.154 |
螺塞 |
WASHER |
1 |
2011-11_ |
SCREW PLUG |
|||||
2 |
GBT308-18.000-G100-b |
钢球 |
6 |
2011-11_ |
|
3 |
FT300.43.103 |
左制动器压盘 |
BALL |
1 |
2011-11_ |
4 |
FT300.43.011 |
制动器摩擦盘总成 |
LEFT BRAKE PRESSURE PLATE |
2 |
2011-11_ |
5 |
FT300.43.105 |
隔板 |
BRAKE FRICTION PLATE ASSEMBLY |
1 |
2011-11_ |
6 |
FT300.43.101 |
O形圈 |
SPACER PLATE |
1 |
2011-11_ |
O-RING |
|||||
7 |
GBT894.1-18 |
挡圈 |
1 |
2011-11_ |
|
8 |
FT300.43.109a |
垫圈 |
RETAINER RING |
1 |
2011-11_ |
9 |
GBT3452.1-18.0X2.65G |
液压气动用O形橡胶密封圈 |
WASHER |
1 |
2004-01_ |
O-SEAL RING |

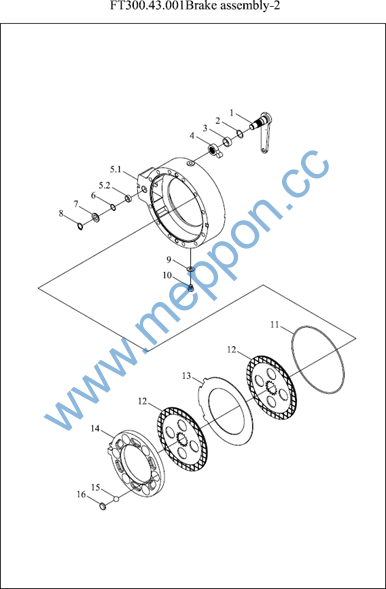

FT300.43.001-2 43.2-制动器总成-2 43BRAKER ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.43.022 |
右曲柄合件 |
RIGHT CRANK UNIT |
1 |
2011-11_ |
10 |
FT300.43.154 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
11 |
FT300.43.101 |
O形圈 |
O-RING |
1 |
2011-11_ |
12 |
FT300.43.011 |
制动器摩擦盘总成 |
BRAKE FRICTION PLATE ASSEMBLY |
2 |
2011-11_ |
13 |
FT300.43.105 |
隔板 |
SPACER PLATE |
1 |
2011-11_ |
14 |
FT300.43.104 |
右制动器压盘 |
RIGHT BRAKE PLATEN |
1 |
2011-11_ |
15 |
GBT308-18.000-G100-b |
钢球 |
BALL |
6 |
2011-11_ |
16 |
FT300.43.102 |
碗形塞 |
BOWL PLUG |
6 |
2011-11_ |
2 |
GBT3452.1-20.0X2.65 |
o型圈 |
O.RING |
1 |
2004-01_ |
3 |
FT300.43.107 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
4 |
FT300.43.106 |
拨块 |
SHIFTING BLOCK |
1 |
2011-11_ |
5 |
FT300.43.013 |
右制动器壳总成 |
RIGHT BRAKE HOUSING ASSEMBLY |
1 |
2011-11_ |
5.1 |
FT300.43.122 |
右制动器壳 |
RIGHT BRAKE HOUSING |
1 |
2011-11_ |
5.2 |
FT300.43.114 |
曲柄轴衬套 |
CRANK SHAFT BUSH |
1 |
2011-11_ |
6 |
GBT3452.1-18.0X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2004-01_ |
7 |
FT300.43.109a |
垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT894.1-18 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
9 |
FT300.43.153 |
最终传动放油口垫圈 |
FINAL TRANSMISSION OIL DRAINING PORT |
1 |
2011-11_ |
9 |
JBT982-12 |
组合密封垫圈 |
WASHER |
1 |
2013-04_ |
COMBINED SEAL GASKET |

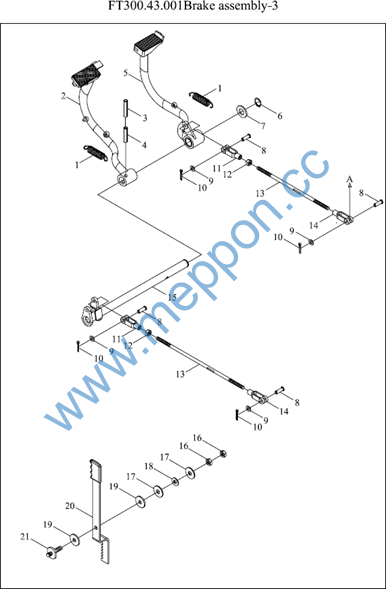

FT300.43.001-3 43.3-制动器总成-3 43BRAKER ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.43.130 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
2 |
2011-11_ |
10 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
4 |
2011-11_ |
11 |
FT300.43.108 |
拉杆前叉 |
PULL ROD FRONT FORK |
2 |
2011-11_ |
12 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
13 |
FT300.43.120 |
拉杆 |
PULL ROD |
2 |
2011-11_ |
14 |
FT300.43.110 |
拉杆后叉 |
PULL ROD REAR FORK |
2 |
2011-11_ |
15 |
FT300.43.020a |
踏板轴合件 |
PEDAL SHAFT UNIT |
1 |
2006-12_ |
15 |
FT300.43.020 |
踏板轴合件 |
PEDAL SHAFT UNIT |
1 |
2004-01_ |
16 |
GBT6173-M12X1.5-A3L |
六角薄螺母 |
NUT |
2 |
2011-11_ |
17 |
FT300.43.160 |
大垫圈 |
WASHER |
2 |
2011-11_ |
18 |
GBT955-14-A3L |
波形弹性垫圈 |
WASHER |
1 |
2004-01_ |
19 |
FT300.43.159 |
手制动摩擦片 |
HAND BRAKE FRICTION DISC |
2 |
2011-11_ |
2 |
FT300.43.015a |
左制动踏板合件 |
LEFT BRAKE PEDAL UNIT |
1 |
2006-12_ |
2 |
FT300.43.015 |
左制动踏板合件 |
LEFT BRAKE PEDAL UNIT |
1 |
2004-01_ |
2 |
FT300.43.015a |
左制动踏板合件 |
LEFT BRAKE PEDAL UNIT |
1 |
2006-12_ |
20 |
FT300.43.025a |
制动锁定板合件 |
BRAKE LOCKING PLATE UNIT |
1 |
2011-11_ |
21 |
FT300.43.158 |
连接螺栓 |
CONNECTING BOLT |
1 |
2011-11_ |
3 |
GBT879.1-6X40 |
弹簧圆柱销 |
SPRING COLUMN PIN |
1 |
2011-11_ |
4 |
GBT879.1-10X40 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
5 |
FT300.43.016 |
右制动踏板合件 |
RIGHT BRAKE PEDAL UNIT |
1 |
2011-11_ |
6 |
GBT894.1-25 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
7 |
GBT97.1-24-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT97.1-24-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT882-B10X28-A0P |
销轴 |
PIN |
4 |
2011-11_ |
9 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |

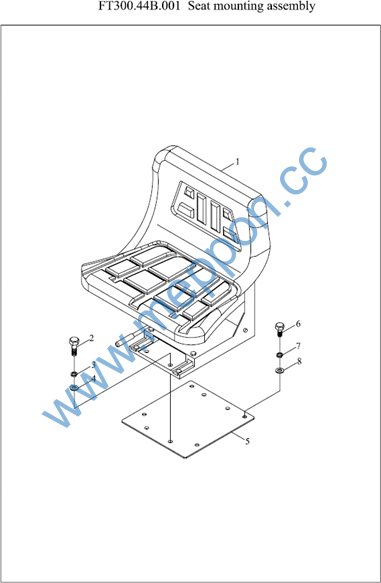

FT300.44B.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.44B.010 |
座椅总成 |
SEAT ASSEMBLY |
1 |
2011-11_ |
2 |
GBT5783-M10×25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
4 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
5 |
FT300.44B.011 |
座椅盖板焊合 |
SEAT COVER PLATE WELDMENT |
1 |
2011-11_ |
6 |
GBT5783-M8×20-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
8 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |

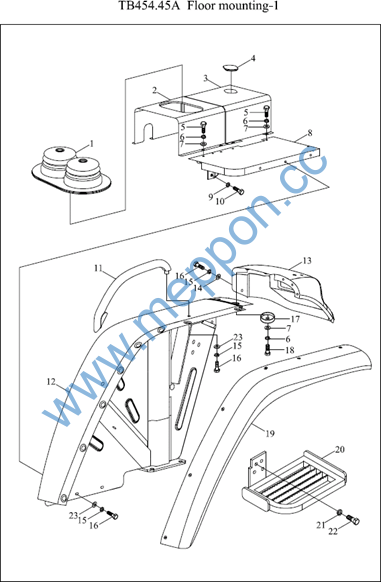

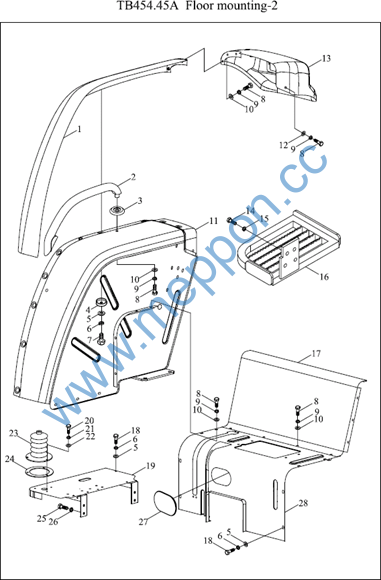

TB454.45A-1 45.1-地板装配-1 FLOOR INSTALLATION-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.47.361 |
操纵杆防尘罩 |
CONTROL ROD DUSTPROOF COVER |
1 |
2011-11_ |
10 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
11 |
FT300.47.035 |
左上车扶手 |
LEFT RAIL |
1 |
2011-11_ |
12 |
FT300.47.033 |
左挡泥板焊接总成 |
LEFT MUD GUARD WELDMENT ASSEMBLY |
1 |
2011-11_ |
13 |
FT300.47.251 |
左后尾灯座 |
LEFT REAR TAIL LAMP SEAT |
1 |
2011-11_ |
13 |
FT300.47.251 |
左后尾灯座 |
LEFT REAR TAIL LAMP SEAT |
1 |
2011-11_ |
14 |
GBT96-8-A0P |
大垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT93-8-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
16 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
17 |
FT300.47.356 |
垫圈 |
WASHER |
10 |
2011-11_ |
18 |
GBT5783-M6X12-A2L |
六角头螺栓 |
BOLT |
10 |
2011-11_ |
19 |
FT300.47.301 |
左挡泥板外件 |
LEFT MUD GUARD OUTER PART |
1 |
2011-11_ |
2 |
FT300.47.310 |
U形后板 |
U-SHAPED REAR PLATE |
1 |
2011-11_ |
20 |
FT300.47.037 |
左脚蹬总成 |
LEFT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
21 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
22 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
22 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
23 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
5 |
2011-11_ |
3 |
FT400.45.039 |
U型前板焊合 |
U-TYPE FRONT PLATE WELDMENT |
1 |
2011-11_ |
4 |
FT300.47.360 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
5 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
27 |
2011-11_ |
6 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
27 |
2011-11_ |
7 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
27 |
2011-11_ |
8 |
FT300.47.051 |
左地板焊接总成 |
LEFT FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
9 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
