LOVOL TB504-X161Y6K Tractor Parts Catalogue 15

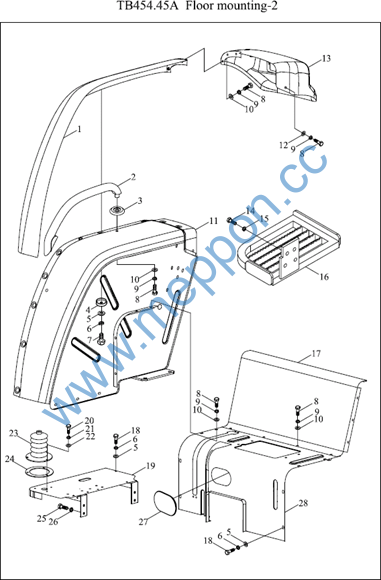

TB454.45A-2 45.2-地板装配-2 FLOOR INSTALLATION-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.47.302 |
右挡泥板外件 |
RIGHT MUD GUARD OUTER PART |
1 |
2011-11_ |
10 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
5 |
2011-11_ |
11 |
FT300.47.034 |
右挡泥板焊接总成 |
RIGHT MUD GUARD WELDMENT ASSEMBLY |
1 |
2011-11_ |
12 |
GBT96-8-A0P |
大垫圈 |
WASHER |
2 |
2011-11_ |
13 |
FT300.47.252 |
右后尾灯座 |
RIGHT REAR TAIL LAMP SEAT |
1 |
2011-11_ |
14 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
14 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
15 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
16 |
FT300.47.038 |
右脚蹬总成 |
RIGHT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
17 |
FT300.47.055 |
后挡板焊接 |
BACKBOARD WELDMENT |
1 |
2011-11_ |
18 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
27 |
2011-11_ |
19 |
FT300.47.052 |
右地板焊接总成 |
RIGHT FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
2 |
FT300.47.036 |
右上车扶手 |
RIGHT HANDLE |
1 |
2011-11_ |
20 |
GBT5783-M5X20-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
21 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
22 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
23 |
FT65.45.393 |
油门踏板密封套 |
THROTTLE PEDAL SEAL SLEEVE |
1 |
2011-11_ |
24 |
FT65.45.394 |
油门踏板密封套压板 |
THROTTLE PEDAL SEAL SLEEVE PRESSURE |
1 |
2011-11_ |
25 |
GBT5783-M10X25-A3L |
螺栓 |
PLATE |
4 |
2011-11_ |
26 |
GBT93-10-A0P |
标准型弹簧垫圈 |
BOLT |
4 |
2011-11_ |
WASHER |
|||||
27 |
FT300.47.398 |
后地板盖 |
1 |
2011-11_ |
|
28 |
FT300.47C.054a |
座椅板总成 |
REAR FLOOR COVER |
1 |
|
28 |
FT300.47C.054b |
座椅板总成 |
SEAT PLATE ASSEMBLY |
1 |
2006-06_ |
3 |
FT300.47.362 |
扶手垫圈合件 |
SEAT PLATE ASSEMBLY |
4 |
2011-11_ |
4 |
FT300.47.356 |
垫圈 |
ARMREST WASHER UNIT |
10 |
2011-11_ |
TB454.45A-2 45.2-地板装配-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 6 7 8 9 |
GBT97.1-6-A0P GBT93-6-A0P GBT5783-M6X12-A2L GBT5783-M8X20-A2L GBT93-8-A0P |
平垫圈 弹簧垫圈 六角头螺栓螺栓 垫圈 |
WASHER SPRING WASHER BOLT BOLT WASHER |
27 27 10 6 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

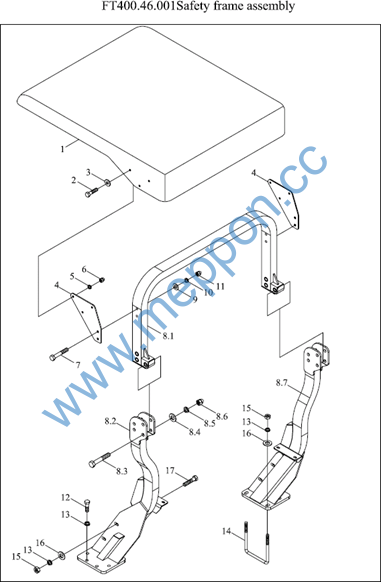

FT400.46.001 46-安全架总成 46-SAFETY FRAME ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400.46C.3 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2012-06_ |
1 |
FT300.46.012 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2011-11_ |
1 |
TB400.46C.2 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2011-05_ |
10 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
11 |
GBT802-M12-6 |
组合式盖形螺母 |
NUT |
4 |
2004-01_ |
12 |
GBT5783-M14X40-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
13 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
13 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
14 |
FT400.46.350 |
U型螺栓 |
U BOLT |
4 |
2011-11_ |
15 |
GBT6170-M14-A3L |
螺母 |
NUT |
12 |
2011-11_ |
16 |
GBT97.1-14-A0P |
垫圈14-A0P |
WASHER |
8 |
2011-11_ |
17 |
GBT12618-3X15 |
开口型扁圆头抽芯铆钉 |
RIVET |
4 |
2013-07_ |
2 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
6 |
2011-11_ |
3 |
FT400.46.021 |
垫圈合件 |
WASHER UNIT |
6 |
2011-11_ |
4 |
FT300.46.106 |
遮阳棚固定板 |
SHADOW LOCKING PLATE |
2 |
2011-11_ |
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
6 |
GBT802-M10-6 |
组合式盖形螺母 |
NUT |
6 |
2004-01_ |
7 |
GBT5782-M12X70-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
8 |
FT400.46.010 |
支撑梁安装总成 |
SUPPORT BEAM INSTALLATION ASSEMBLY |
1 |
2011-11_ |
8.1 |
FT400.46.011 |
上梁焊合 |
UPPER BEAM WELDMENT |
1 |
2011-11_ |
8.2 |
FT400.46.013 |
左支撑梁焊合 |
LEFT SUPPORTING BEAM WELDMENT |
1 |
2011-11_ |
8.3 |
GBT5782-M16X90-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
8.4 |
GBT95-16-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
8.5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
8.6 |
GBT802-M16 |
组合式盖形螺母 |
NUT |
6 |
2013-07_ |
FT400.46.001 46-安全架总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8.7 9 |
FT400.46.014 GBT95-12-A0P |
右支撑梁焊合垫圈12-A0P |
RIGHT SUPPORTING BEAM WELDMENT WASHER |
1 4 |
2011-11_ 2011-11_ |

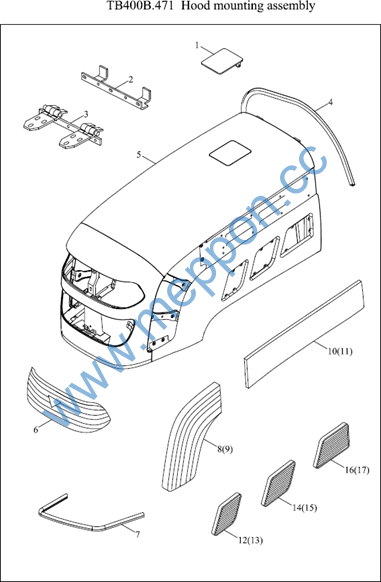

TB400B.471 47.1-机罩装配总成 47.1-BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400B.471.2 |
加油盖总成 |
OIL FILLING COVER ASSEMBLY |
1 |
2004-01_ |
1 |
TB400B.471.3 |
加油口盖总成 |
FILLER CAP |
1 |
2012-10_ |
10 |
TB400B.471-04 |
左后装饰件 |
LEFT REAR DECORATION |
1 |
2011-11_ |
11 |
TB400B.471-05 |
右后装饰件 |
RIGHT REAR DECORATION PART |
1 |
2011-11_ |
12 |
TB400B.471-06 |
左前下栅格 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
13 |
TB400B.471-07 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
14 |
TB400B.471-08 |
左中下栅格 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
15 |
TB400B.471-09 |
右中下栅格 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
16 |
TB400B.471-10 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
17 |
TB400B.471-11 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
2 |
TB400B.471-15 |
铰链上座 |
HINGE UPPER SEAT |
2 |
2010-12_ |
3 |
TB400B.471-16 |
铰链下座 |
HINGE LOWER SEAT |
1 |
2011-11_ |
4 |
TB400B.471-14 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2010-12_ |
5 |
TB400B.471.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
6 |
TB400B.471-01 |
前脸栅格 |
FRONT GRID |
1 |
2011-11_ |
7 |
TB400B.471-17 |
前下缓冲胶条 |
FRONT LOWER CUSHION RUBBER PIECE |
1 |
2011-03_ |
8 |
TB400B.471-02 |
左前栅格 |
LEFT FRONT GRID |
1 |
2011-11_ |
9 |
TB400B.471-03 |
右前栅格 |
RIGHT FRONT GRID |
1 |
2011-11_ |

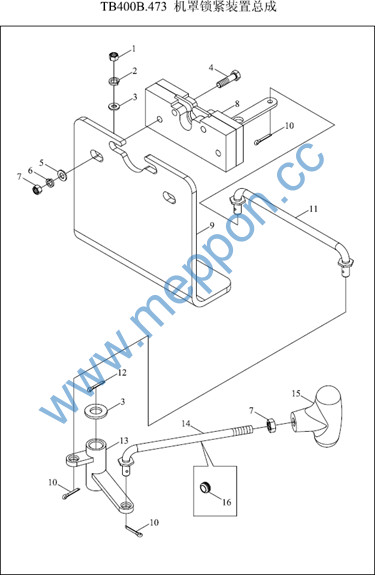

TB400B.473 47.3-机罩锁紧装置总成 47.3-BONNET LOCKING DEVICE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB400B.473.4 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
1 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
10 |
GBT91-1.6X16-A0P |
开口销 |
PIN |
3 |
2011-11_ |
11 |
TB400B.473.2 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
12 |
GBT91-2.5X25-A0P |
开口销 |
PIN |
1 |
2011-11_ |
13 |
TB400B.473.3 |
摇臂焊合 |
ROCKER WELDMENT |
1 |
2011-08_ |
14 |
FT800A.47.098 |
拉杆焊合(二) |
PULL ROD WELDMENT (2) |
1 |
2011-11_ |
15 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
16 |
TB450.473-02 |
胶圈 |
RUBBER RING |
1 |
2008-08_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
4 |
GBT5783-M6X35-8.8-A1L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
5 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
7 |
2011-11_ |
6 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
7 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
8 |
FT800.47.127 |
机罩锁总成 |
BONNET LOCK ASSEMBLY |
1 |
2004-01_ |
8 |
TG1204.474.4 |
机罩锁 |
BONNET LOCK |
1 |
2011-08_ |
9 |
TB400B.473-01 |
机罩锁板 |
BONNET LOCK PLATE |
1 |
2011-08_ |

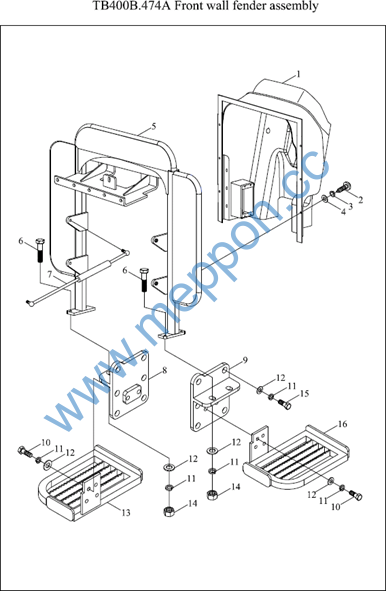

TB400B.474C 47.4-前围挡板总成 47.4-FRONT WALL FENDER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.47.020 |
仪表台总成 |
DASHBOARD ASSEMBLY |
1 |
2011-11_ |
10 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
10 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
11 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
12 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
16 |
2011-11_ |
13 |
FT300.47.038 |
右脚蹬总成 |
RIGHT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
14 |
GBT6170-M12-A3L |
螺母 |
NUT |
4 |
2011-11_ |
16 |
FT300.47.037 |
左脚蹬总成 |
LEFT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
2 |
FT300.47.622 |
塑料螺钉 |
PLASTIC SCREW |
6 |
2011-11_ |
2 |
FT300.47.622 |
塑料螺钉 |
PLASTIC SCREW |
6 |
2011-11_ |
3 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT96.1-5-A0P |
大垫圈 |
WASHER |
6 |
2011-11_ |
5 |
TB400B.474A.1 |
前围板焊合 |
FRONT COAMING WELDMENT |
1 |
2011-11_ |
6 |
GBT5783-M12X40-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
7 |
TB400B.471-30 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
8 |
FT300.47.015 |
机罩支架底座(右) |
BONNET BRACKET SEAT (RIGHT) |
1 |
2011-11_ |
9 |
FT300.47.014 |
机罩支架底座(左) |
BONNET BRACKET SEAT (LEFT) |
1 |
2011-11_ |
