LOVOL TB454-Q061Y3K Tractor Parts Catalogue 18
215
FT400.48A.002–6 48.6–ۉഗဣཥጺׯ–6 ELECTRICAL SYSTEM ASSEMBLY–6
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
FT300.48D.6 |
48–TOP LIGHT HARNESS INSTALLATION ASSEMBLY |
1 |
2011–11_ |
1 |
FT300.48D.075 |
SCRAPER ASSEMBLY |
1 |
2011–11_ |
2 |
FT300.48D.056 |
INNER TOP LIGHT ASSEMBLY |
1 |
2011–11_ |
3 |
FT650.48.082 |
TOP LIGHT ASSEMBLY |
2 |
2011–11_ |
4 |
GBT5783–M6x16–A2L |
BOLT |
2 |
2011–11_ |
5 |
GBT97.1–6–A0P |
WASHER |
2 |
2011–11_ |
6 |
GBT93–6–A0P |
SPRING WASHER |
2 |
2011–11_ |
7 |
GBT6170–M6–A2L |
NUT |
2 |
2011–11_ |
8 |
FT300.48D.027 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2011–11_ |
9 |
FT300.48D.066 |
UPPER LAMP SWITCH |
1 |
2011–11_ |
216
217
FT300.49.001 49–$ਏၒጺׯ 49–TOOL BOx ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT5783–M12x25–A3L |
BOLT |
2 |
2011–11_ |
1 |
FT65.49.101 |
HANDLE SEAT |
2 |
2003–11_ |
10 |
FT300.49.012 |
TOOL BOx WELDMENT ASSEMBLY |
1 |
2003–11_ |
2 |
GBT 867–4×8 |
RIVET |
2 |
2003–11_ |
3 |
FT65.49.115 |
HANDLE |
1 |
2003–11_ |
4 |
FT65.49.102 |
CROSS PIN |
1 |
2003–11_ |
5 |
GBT5783–M12x35–A3L |
BOLT |
2 |
2003–11_ |
5 |
GBT5783–M12x35–A3L |
BOLT |
2 |
2003–11_ |
6 |
FT65.49.103 |
FIxING SUPPORT PLATE |
1 |
2003–11_ |
7 |
GBT97.1–12–A0P |
WASHER |
2 |
2003–11_ |
8 |
GBT93–12–A0P |
SPRING WASHER |
2 |
2003–11_ |
9 |
GBT6170–M12–A3L |
NUT |
2 |
2003–11_ |
218
219

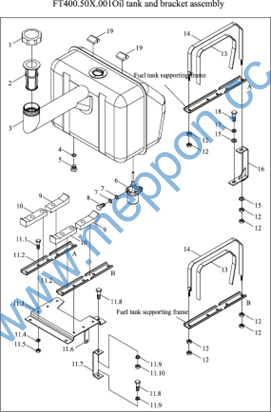

FT400.50x.001 50–ᆳၒᇑ@ॐጺׯ
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
TA650.502.3 |
OIL TANK COVER ASSEMBLY |
1 |
2011–11_ |
10 |
FT300.50.110 |
FRONT RUBBER WASHER |
2 |
2011–11_ |
11.1 |
GBT6170–M10–Zn.D |
NUT |
1 |
2011–11_ |
11.2 |
FT300.50.125 |
OIL TANK SUPPORT FRAME |
2 |
2011–11_ |
11.3 |
FT300.50B.124 |
OIL TANK GASKET PLATE |
1 |
2011–11_ |
11.3 |
FT300.50B.124 |
OIL TANK GASKET PLATE |
1 |
2011–11_ |
11.4 |
GBT93–8 |
WASHER 8 |
6 |
2011–11_ |
11.5 |
GBT6170–M8–Zn.D |
NUT |
6 |
2011–11_ |
11.6 |
FT300.50.126 |
CONNECTING PLATE |
2 |
2011–11_ |
11.7 |
FT300.50.123 |
U–BRACKET |
1 |
2011–11_ |
11.9 |
GBT93–10 |
WASHER 10 |
4 |
2011–11_ |
12 |
GBT6170–M10–A3L |
NUT |
8 |
2011–11_ |
13 |
FT404.50.114 |
MAIN OIL TANK BELT RUBBER WASHER |
2 |
2011–11_ |
14 |
TB550.50R.3 |
OIL TANK BAND WELDMENT |
2 |
2008–05_ |
14 |
FT300.50.014 |
OIL TANK BAND ASSEMBLY |
2 |
2011–11_ |
15 |
GBT97.1–10–A0P |
WASHER |
2 |
2011–11_ |
16 |
FT300.50B.016 |
U–PLATE WELDMENT |
1 |
2011–11_ |
17 |
GBT93–10–A0P |
WASHER |
1 |
2011–11_ |
18 |
GBT5783–M10x20–A3L |
BOLT |
1 |
2011–11_ |
19 |
FT300.50.112 |
RUBBER PAD BLOCK |
2 |
2011–11_ |
2 |
FT300.50.015 |
FILTER MESH ASSEMBLY |
1 |
2011–11_ |
3 |
FT400.50.011a |
OIL TANK WELDMENT ASSEMBLY |
1 |
2011–11_ |
4 |
JBT982–16 |
COMBINED SEAL GASKET |
1 |
2011–11_ |
5 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
2011–11_ |
6 |
FT65.50.033 |
SEDIMENT CUP ASSEMBLY |
1 |
2011–11_ |
220
221
FT400.50x.001 50–ᆳၒᇑ@ॐጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
6 7 7 8 9 |
FT65.50.033 JBT982–14 JBT982–14 FT65.50.106 FT300.50.111 |
SEDIMENT CUP ASSEMBLY COMBINED SEAL GASKET COMBINED SEAL GASKET HOLLOW BOLT REAR RUBBER CUSHION |
1 2 2 1 2 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_ |
222
223
FT300.53.001 53–pࠬጎዃጺׯ 53–TOW ERUIPMENT ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 2 3 4 5
5 6 7 |
FT300.53.106 FT300.56.029 FT300.53.108a FT65.53.103 FT300.53.101a
FT300.53C.101 FT300.53.102 FT300.53.103 |
TOW PIN LOCKING PIN CHAIN ASSEMBLY TRACTION FRAME SPRING LOCK PIN CONNECTING PIN
CONNECTING PIN HITCH PIN SUPPORTING SLEEVE |
1 2 1 2 2
2 1 1 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–08_
2011–11_ 2011–11_ 2011–11_ |
224
225
FT500A.55.001–1 55.1–༵ืഗጺׯ–1 LIFTER ASSEMBLY–1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
TB–B02223 |
TOOL KIT |
1 |
2014–01_ |
1 |
FT65.57.014 |
ADJUSTING HANDLE HEAD ASSEMBLY |
2 |
2011–11_ |
2 |
GBT818–5×16 |
SCREW |
4 |
2011–11_ |
3 |
GBT93–5 |
WASHER |
4 |
2011–11_ |
4 |
GBT97.1–5 |
WASHER |
4 |
2011–11_ |
6 |
FT300.55B.132 |
LOCATING NUT |
2 |
2011–11_ |
7 |
FT300.55B.133 |
LOCATING BENDING PLATE |
2 |
2011–11_ |
8 |
FT300.55B.134 |
POSITION ADJUSTING POSITION MARK |
1 |
2011–11_ |
9 |
FT300.55B.135 |
FORCE ADJUSTING POSITION MARK |
1 |
2011–11_ |
226
227
