LOVOL TB454-Q061Y3K Tractor Parts Catalogue 17
FT300.48D.6 48–ڨۥ၍ຐҾጎጺׯ 48–TOP LIGHT HARNESS INSTALLATION ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
2 |
FT300.48D.075 |
SCRAPER ASSEMBLY |
1 |
2011–11_ |
2 |
FT300.48D.056 |
INNER TOP LIGHT ASSEMBLY |
1 |
2011–11_ |
3 |
FT650.48.082 |
TOP LIGHT ASSEMBLY |
2 |
2011–11_ |
4 |
GBT5783–M6x16–A2L |
BOLT |
2 |
2011–11_ |
5 |
GBT97.1–6–A0P |
WASHER |
2 |
2011–11_ |
6 |
GBT93–6–A0P |
SPRING WASHER |
2 |
2011–11_ |
7 |
GBT6170–M6–A2L |
NUT |
2 |
2011–11_ |
8 |
FT300.48D.027 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2011–11_ |
9 |
FT300.48D.066 |
UPPER LAMP SWITCH |
1 |
2011–11_ |
202
203
FT400.48A.002–1 48.1–ۉഗဣཥጺׯ–1 ELECTRICAL SYSTEM ASSEMBLY–1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 1 |

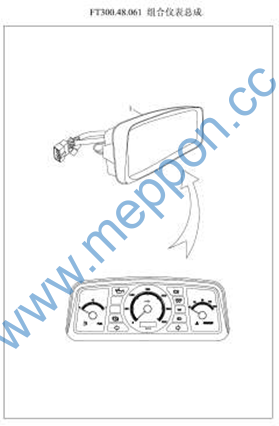

FT300.48.061 FT300.48.061a |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 |
2004–01_ 2009–05_ |
204
205
FT400.48A.002–2 48.2–ۉഗဣཥጺׯ–2 ELECTRICAL SYSTEM ASSEMBLY–2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |

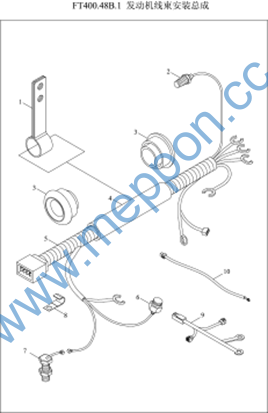

FT400.48B.1 |
48–ENGINE HARNESS INSTALLATION ASSEMBLY |
1 |
2011–11_ |
1 |
FT400.48B.1–01 |
FIxING CLIP OF STEEL PIPE |
2 |
2011–11_ |
10 |
FT400.48A.027 |
PREHEATING LINE |
1 |
2011–11_ |
10 |
FT400.48A.027 |
PREHEATING LINE |
1 |
2011–11_ |
10 |
FT300.48.027 |
PREHEATING LINE 1 |
1 |
2011–11_ |
10 |
FT300.48.026 |
PREHEATING LINE |
1 |
2011–11_ |
2 |
FT300.48.072 |
WATER TEMPERATURE SENSOR |
1 |
2011–11_ |
3 |
FT800.48L.107 |
SLEEVE |
2 |
2011–11_ |
4 |
FT700.48G.106 |
WIRE SLEEVE |
1 |
2011–11_ |
5 |
FT400.48A.025 |
ENGINE HARNESS ASSEMBLY |
1 |
2011–11_ |
6 |
FT300.48.073a |
OẸL PRESSURE SENSOR |
1 |
2011–11_ |
7 |
FT300.48.074 |
RPM SENSOR |
1 |
2011–11_ |
8 |
FT304.48L.203 |
HARNESS TIGHTEN CLIP |
2 |
2011–11_ |
9 |
FT400.48B.1.2 |
FUEL OIL PREHEATING WIRE |
1 |
2011–11_ |
206
207
FT400.48A.002–3 48.3–ۉഗဣཥጺׯ–3 ELECTRICAL SYSTEM ASSEMBLY–3
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |

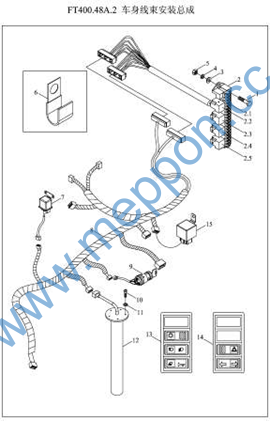

FT400.48A.2 |
48–BODY HARNESS INSTALLATION ASSEMBLY |
1 |
2011–11_ |
1 |
GBT5783–M6x16–A2L |
BOLT |
2 |
2011–11_ |
10 |
GBT818–M4x10–A2L |
SCREW |
5 |
2011–11_ |
12 |
FT300.48.071a |
OIL RUANTITY SENSOR |
1 |
2011–11_ |
13 |
FT300.48D.2.3 |
LEFT PADDLE SWITCH |
1 |
2011–11_ |
14 |
FT300.48D.2.4 |
RIGHT BUTTON SWITCH |
1 |
2011–11_ |
15 |
FT65.48.055 |
LIGHT RELAY |
1 |
2011–11_ |
2 |
TB400.482A.2 |
CENTRAL ELECTRICAL BOx ASSEMBLY |
1 |
2011–11_ |
2.1 |
DE2383.51.6–04 |
FUSE |
1 |
2011–11_ |
2.1 |
DE2383.51.6–06 |
FUSE |
1 |
2011–11_ |
2.1 |
DE2383.51.6–05 |
FUSE |
7 |
2011–11_ |
2.2 |
FT300.48D.2.2.1 |
VOLTAGE ADJUSTER |
1 |
2011–11_ |
2.2 |
FT300.48D.2.2.1 |
VOLTAGE ADJUSTER |
1 |
2011–11_ |
2.3 |
FT300.48D.2.2.2 |
PREHEATING RELAY |
1 |
2011–11_ |
2.4 |
FT300.48.512 |
MAIN POWER RELAY |
1 |
2011–11_ |
2.5 |
FT300.48.513 |
ELECTRIC FLASH |
1 |
2011–11_ |
3 |
GBT97.1–6–A0P |
WASHER |
2 |
2011–11_ |
4 |
GBT93–6–A0P |
SPRING WASHER |
2 |
2011–11_ |
5 |
GBT6170–M6–A2L |
NUT |
2 |
2011–11_ |
6 |
FT65.48.095 |
HARNESS TIGHTEN CLIP (1) |
1 |
2011–11_ |
7 |
FT300.48.055 |
STARTING RELAY |
1 |
2011–11_ |
8 |
FT400.48A.2.1 |
BODY HARNESS ASSEMBLY |
1 |
2011–11_ |
9 |
FT300.48.064 |
IGNITION LOCK |
1 |
2011–11_ |
208
209
FT400.48A.002–4 48.4–ۉഗဣཥጺׯ–4 ELECTRICAL SYSTEM ASSEMBLY–4
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
FT300.48D.3 |
FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
1 |
2011–11_ |
0 |
FT300.48D.3 |
48–FRONT LAMP WIRE HARNESS MOUNTING ASSEMBLY |
1 |
2011–11_ |
1 |
FT65.48.097 |
HARNESS LOCKING CLAMP (2) |
6 |
2011–11_ |
10 |
GBT818–M4x12–A2L |
SCREW |
2 |
2011–11_ |
11 |
GBT93–4–A0P |
WASHER |
2 |
2011–11_ |
12 |
GBT97.1–4–A0P |
WASHER |
2 |
2011–11_ |
13 |
GBT818–M5x14–A2L |
SCREW |
1 |
2011–11_ |
14 |
TB400.483–01 |
HARNESS CLAMP |
1 |
2011–11_ |
15 |
GBT97.1–5–A0P |
WASHER |
1 |
2011–11_ |
16 |
GBT93–5–A0P |
WASHER |
1 |
2011–11_ |
17 |
GBT6170–M5–A2L |
NUT |
1 |
2011–11_ |
2 |
FT400.48.023 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011–11_ |
3 |
FT65.48.340 |
ELECTRIC HORN |
1 |
2011–11_ |
4 |
FT300.48D.3.2 |
ELECTRIC HORN |
1 |
2011–11_ |
4 |
FT300.48D.3.2 |
ELECTRIC HORN |
1 |
2011–11_ |
5 |
TB400.483A.1 |
FRONT COMBINED LAMP ASSEMBLY |
1 |
2011–11_ |
6 |
GBT6170–M6–A2L |
NUT |
4 |
2011–11_ |
7 |
GBT93–6–A0P |
SPRING WASHER |
4 |
2011–11_ |
8 |
GBT97.1–6–A0P |
WASHER |
4 |
2011–11_ |
9 |
FT300.48.030 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |
2011–11_ |
210
211
FT400.48A.002–5 48.5–ۉഗဣཥጺׯ–5 ELECTRICAL SYSTEM ASSEMBLY–5
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
FT300.48C.4 |
48–REAR LAMP HARNESS INSTALLATION ASSEMBLY |
1 |
2011–11_ |
1 |
FT300.48C.212 |
BRAKE SWITCH INSTALLATION PLATE |
1 |
2011–11_ |
1 |
FT300.48C.212 |
BRAKE SWITCH INSTALLATION PLATE |
1 |
2011–11_ |
10 |
GBT818–M5x35–A1L |
SCREW |
3 |
2011–11_ |
11 |
GBT97.1–5–A0P |
WASHER |
3 |
2011–11_ |
12 |
GBT93–5–A0P |
WASHER |
3 |
2011–11_ |
13 |
GBT6170–M5–A2L |
NUT |
3 |
2011–11_ |
2 |
FT300.48.033 |
BRAKE LIGHT SWITCH |
2 |
2011–11_ |
3 |
FT300.48.053a |
REAR LAMP |
2 |
2011–11_ |
4 |
FT400.48A.024 |
REAR LAMP HARNESS ASSEMBLY |
1 |
2011–11_ |
5 |
FT65.48.093 |
RUBBER RING (ONE) |
2 |
2011–11_ |
6 |
FT65.48.094 |
RUBBER RING (2) |
2 |
2011–11_ |
7 |
FT65.48.087 |
AIR PRESSURE ALARM |
1 |
2011–11_ |
8 |
FT300.48.052a |
LIGHTS |
2 |
2011–11_ |
9 |
FT65.48.080 |
REAR TRAILER SOCKET |
1 |
2011–11_ |
212
213
TB400.485A 48.5–ႺۉҾጎጺׯ 48.5–BATTERY INSTALLATION ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
FT300.48.017 |
POWER WIRE ASSEMBLY |
1 |
2011–11_ |
1 |
GBT6170–M8–A2L |
NUT |
2 |
2011–11_ |
10 |
FT450.48.102 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2011–11_ |
2 |
GBT93–8–A0P |
WASHER |
2 |
2011–11_ |
3 |
GBT97.1–8–A0P |
WASHER |
2 |
2011–11_ |
4 |
TG1204.485–02 |
BATTERY PRESS PLATE |
1 |
2011–11_ |
5 |
TB400.485A–01 |
BATTERY PULL ROD |
2 |
2011–11_ |
6 |
TB400.485A.2 |
BATTERY IRON WIRE |
1 |
2011–11_ |
7 |
FT450.48.010 |
BATTERY |
1 |
2011–11_ |
8 |
TB400.485A.1 |
POWER WIRE ASSEMBLY |
1 |
2011–11_ |
9 |
FT65.48.095 |
HARNESS TIGHTEN CLIP (1) |
1 |
2011–11_ |
214
