LOVOL TB454-Q061Y3K Tractor Parts Catalogue 19

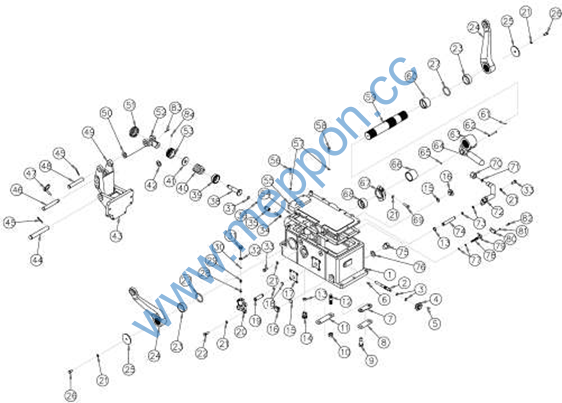

FT500A.55.001–2 55.2–༵ืഗጺׯ–2 LIFTER ASSEMBLY–2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
FT500B.55.101A |
LIFTER HOUSING |
1 |
2011–11_ |
11 |
FT500B.55.118 |
LOCK SHIM |
1 |
2011–11_ |
14 |
TS300B.55.110 |
SPRING HOOK |
1 |
2011–11_ |
16 |
FT500B.55.197 |
PLUG |
2 |
2011–11_ |
17 |
FT500B.55.102 |
OIL INLET CONNECTING PLATE PAPER GASKET |
1 |
2011–11_ |
19 |
FT500B.55.103 |
OIL INLET PIPE |
1 |
2011–11_ |
2 |
YT300A.55.116 |
LOW SPEED CONTROL LEVER |
1 |
2011–11_ |
20 |
FT500B.55.108A |
OIL INLET CONNECTING PLATE |
1 |
2011–11_ |
21 |
GB93–87 |
WASHER |
11 |
2011–11_ |
22 |
GBT97.1–10 |
WASHER 10 |
2 |
2011–11_ |
23 |
FT500B.55.115A |
LIFTING SHAFT SLEEVE B |
2 |
2011–11_ |
24 |
FT500A.55B.016 |
LIFTING ARM ASSEMBLY |
2 |
2011–11_ |
25 |
FT500B.55.127 |
LIFTING ARM PRESSURE PLATE |
2 |
2011–11_ |
28 |
300.55.134 |
SAFTY VALVE BODY OF CYLINDER |
1 |
2011–11_ |
29 |
300.55.133 |
SAFTY VALVE SPRING OF OIL CYLINDER |
1 |
2011–11_ |
3 |
GBT1235–10×1.90G |
O–RING |
1 |
2011–11_ |
30 |
300.55.131–132 |
ADJUSTING WASHER |
999 |
2011–11_ |
31 |
300.55.130 |
PLUG |
1 |
2011–11_ |
34 |
25.55.146L |
PUSH ROD SLEEVE |
1 |
2011–11_ |
35 |
25.55.145L |
FORCE ADJUSTING SEAL SLEEVE |
1 |
2011–11_ |
36 |
GBT3452.1–16×1.8 |
O–SEAL RING |
1 |
2011–11_ |
37 |
FT500A.55.109 |
PULL SPRING |
2 |
2011–11_ |
38 |
25.55.158 |
SPRING ROD |
1 |
2011–11_ |
39 |
25.55.159 |
SPRING SEAT |
1 |
2011–11_ |
4 |
E300.55.140A |
SPEED DROP VALVE HAND WHEEL |
1 |
2011–11_ |
228
229
FT500A.55.001–2 55.2–༵ืഗጺׯ–2(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
4 |
E300.55.140A |
SPEED DROP VALVE HAND WHEEL |
1 |
2011–11_ |
40 |
25.55.157 |
FORCE ADJUSTING SPRING |
1 |
2011–11_ |
41 |
25.55.160 |
SPRING PRESSURE PLATE |
1 |
2011–11_ |
42 |
GBT5846–K30x35x27 |
BEARING |
2 |
2011–11_ |
43 |
FT500A.55.128 |
UPPER SUSPENSION POINT ROCKER SEAT |
1 |
2011–11_ |
44 |
450.55.167 |
ROCKER CONNECTING PIN |
1 |
2011–11_ |
46 |
FT500A.55B.182 |
ROCKER FRONT CONNECTING PIN |
1 |
2011–11_ |
47 |
25.56.030 |
LOCKING PIN AND RING ASSEMBLY |
1 |
2011–11_ |
48 |
FT500A.55.106 |
ROCKER UPPER CONNECTING PIN |
1 |
2011–11_ |
49 |
FT500B.55.130A |
UPPER JOINT ROCKER ARM |
1 |
2011–11_ |
51 |
25.55.162 |
DUSTPROOF COVER |
1 |
2011–11_ |
52 |
YT300A.55.121 |
UPPER PULL ROD CONNECTING JOINT |
1 |
2011–11_ |
53 |
25.55.161 |
NUT |
1 |
2011–11_ |
54 |
FT500A.55.103 |
UPPER COVER PAPER GASKET |
1 |
2011–11_ |
55 |
FT500A.55.104B |
LIFTER UPPER COVER |
1 |
2011–11_ |
59 |
FT500A.55.110 |
LIFTING SHAFT |
1 |
2011–11_ |
6 |
GBT1235–20×2.4 |
O–RING |
1 |
2011–11_ |
60 |
FT500B.55.122A |
SHAFT SLEEVE |
1 |
2011–11_ |
63 |
FT300.55B.019A |
INNER ARM AND PISTON MANDRIL ASSEMBLY |
1 |
2011–11_ |
63 |
FT500B.55.113E |
INNER LIFTING ARM |
1 |
2011–11_ |
63 |
FT300.55B.019A |
INNER ARM AND PISTON MANDRIL ASSEMBLY |
1 |
2011–11_ |
64 |
FT500B.55.114D |
PISTON TOP ROD |
1 |
2011–11_ |
66 |
KM550.55.105–1 |
SHAFT SLEEVE |
1 |
2011–11_ |
67 |
KM550.55.109 |
CAM |
1 |
2011–11_ |
68 |
FT500B.55.104B |
SHAFT SLEEVE |
1 |
2011–11_ |
230
231
FT500A.55.001–2 55.2–༵ืഗጺׯ–2(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
7 |
FT500B.55.120 |
WASHER |
1 |
2011–11_ |
70 |
FT500A.55.123 |
OIL CONVEYING PIPE NUT |
1 |
2011–11_ |
72 |
FT500B.55.140 |
HYDRAULIC OUTLET PIPE JOINT |
1 |
2011–11_ |
74 |
FT500B.55.105 |
OIL OUTLET PIPE |
1 |
2011–11_ |
75 |
GBT5846–K42x48x22 |
NEEDLE BEARINGS |
2 |
2011–11_ |
76 |
JB982–22 |
COMBINED SEAL GASKET |
1 |
2011–11_ |
78 |
FT500B.55.126 |
INTERCEPTING VALVE ADJUSTING ROD |
1 |
2011–11_ |
79 |
BY350.55.163 |
ADJUSTING VALVE SOLENOID HANDLE |
1 |
2011–11_ |
8 |
FT500B.55.121 |
LOCK SHIM |
1 |
2011–11_ |
80 |
YT300A.55.122 |
INTERCEPTING VALVE LIMIT PLATE |
1 |
2011–11_ |
81 |
GBT5846–K28x33x27 |
BEARING |
2 |
2011–11_ |
82 |
GBT308–8.7321–G200–b |
BALL |
4 |
2011–11_ |
83 |
GBT308–8.7312–G400b |
BALL |
1 |
2011–11_ |
84 |
GBT119.1–10n6x26–A0P |
PIN |
4 |
2011–11_ |
9 |
FT500B.55.125 |
OIL CYLINDER BOLT |
2 |
2011–11_ |
232
233

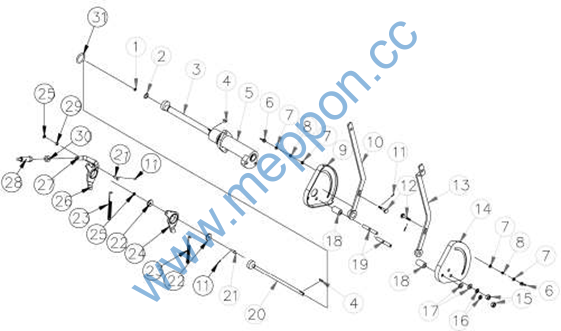

FT500A.55.001–3 55.3–༵ืഗጺׯ LIFTER ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
FT65.48.095 |
HARNESS TIGHTEN CLIP (1) |
1 |
2011–11_ |
10 |
FT300.55.025A |
POSITION ADJUSTING HANDLE WELDMENT ASSEMBLY |
1 |
2011–11_ |
12 |
25.55.132 |
HANDLE PRESSING SCREW |
2 |
2011–11_ |
13 |
FT300.55.024A |
FORCE ADJUSTING HANDLE WELDMENT ASSEMBLY |
1 |
2011–11_ |
14 |
FT300.55.193 |
FORCE ADJUSTING SECTOR PLATE |
1 |
2011–11_ |
18 |
25.55.137 |
SECTOR PLATE SUPPORTING BUSH |
2 |
2011–11_ |
19 |
FT500B.55.140 |
HYDRAULIC OUTLET PIPE JOINT |
1 |
2011–11_ |
2 |
GBT93–12 |
WASHER |
13 |
2011–11_ |
20 |
FT500B.55.017 |
FORCE ADJUSTING ECCENTRIC WHEEL WELDMENT ASSEMBLY |
1 |
2011–11_ |
21 |
25.55.143 |
PIN |
2 |
2011–11_ |
22 |
KM550.55.124 |
2 |
2011–11_ |
|
23 |
FT500A.55.109 |
PULL SPRING |
2 |
2011–11_ |
24 |
KM550.55.123 |
POSITION ADJUSTING LEVER |
1 |
2011–11_ |
26 |
KM550.55.127 |
FORCE ADJUSTING LEVER |
1 |
2011–11_ |
27 |
FT500B.55.112 |
CONNECTING ROD ROCKER |
1 |
2011–11_ |
28 |
YT300A.55.113 |
FORCE ADJUSTING PUSH ROD |
1 |
2011–11_ |
29 |
25.55.221 |
FORCE ADJUSTING LEVER PIN SLEEVE |
1 |
2011–11_ |
3 |
FT500B.55.018 |
POSITION ADJUSTING ECCENTRIC WHEEL SLEEVE ASSEMBLY |
1 |
2011–11_ |
3 |
FT500B.55.018 |
POSITION ADJUSTING ECCENTRIC WHEEL SLEEVE ASSEMBLY |
1 |
2011–11_ |
4 |
GBT93–8 |
WASHER 8 |
13 |
2011–11_ |
5 |
FT500B.55.109 |
SECTOR PLATE SEAT |
1 |
2011–11_ |
7 |
FT500A.55.103 |
UPPER COVER PAPER GASKET |
1 |
2011–11_ |
8 |
25.55.131 |
HANDLE PRESSING SPRING |
2 |
2011–11_ |
9 |
FT300.55.195 |
POSITION ADJUSTING SECTOR PLATE |
1 |
2011–11_ |
234
235
FT500A.55.001–4 55.4–༵ืഗጺׯ LIFTER ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
0 |
FT300.57B.001 |
1 |
2011–11_ |
|
1 |
KM550.55.120E |
DISTRIBUTOR HOUSING |
1 |
2011–11_ |
10 |
FT500B.55.118 |
LOCK SHIM |
1 |
2011–11_ |
11 |
KR130.55.105 |
SEAL SLEEVE |
1 |
2011–11_ |
12 |
GBT5783–M6x30–8.8–A2L |
BOLT |
4 |
2011–11_ |
13 |
TS300B.55.187 |
ADJUSTING VALVE |
1 |
2011–11_ |
15 |
T30.57.143B |
ONE–WAY VALVE SEAT |
1 |
2011–11_ |
16 |
T30.57.142B |
ONE–WAY VALVE BODY |
1 |
2011–11_ |
17 |
GB3452.1–92 |
SEAL 9×1.8 |
1 |
2011–11_ |
18 |
T30.57.144B |
ONE–WAY VALVE SPRING |
1 |
2011–11_ |
19 |
T30.57.164 |
ONE–WAY VALVE BODY GASKET |
1 |
2011–11_ |
2 |
TS300.55.217 |
MAIN CONTROL VALVE SLEEVE |
1 |
2011–11_ |
20 |
YT300A.55.124 |
ONE–WAY VALVE SLEEVE |
1 |
2011–11_ |
23 |
JB982–12 |
COMBINED GASKET |
2 |
2011–11_ |
23 |
JB982–12 |
COMBINED GASKET |
2 |
2011–11_ |
24 |
JB1000–M12x1.5 |
PLUG |
2 |
2011–11_ |
28 |
FT500B.55.107 |
DISTRIBUTOR SUPPORT SEAT |
1 |
2011–11_ |
29 |
FT500B.55.246 |
INTERCEPTING VALVE |
1 |
2011–11_ |
30 |
GBT3452.1–19×2.65 |
O–SEAL RING |
1 |
2011–11_ |
31 |
12.55.218 |
SAFETY VALVE SPRING |
1 |
2011–11_ |
32 |
TS300B.55.209 |
SAFETY VALVE BODY |
1 |
2011–11_ |
34 |
GBT1235–24×2.4 |
O–RING |
1 |
2011–11_ |
35 |
TS300B.55.251 |
SCREW |
1 |
2011–11_ |
36 |
TS300B.55.210 |
ALUMINUM GASKET |
1 |
2011–11_ |
37 |
TS300B.55.211 |
SPRING SEAT OF SAFETY VALVE |
1 |
2011–11_ |
236
237
FT500A.55.001–4 55.4–༵ืഗጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
38 |
GBT5782–M8x50 |
BOLT |
4 |
2011–11_ |
39 |
FT500B.55.106 |
OIL CYLINDER BODY |
1 |
2011–11_ |
4 |
25.55.181 |
MAIN CONTROL VALVE SPRING |
1 |
2011–11_ |
41 |
GBT3452.1–11.8×2.65G |
O–SEAL RING |
1 |
2011–11_ |
42 |
KR130.55.103 |
OIL RETURN VALVE BODY |
1 |
2011–11_ |
43 |
25.55.180 |
LIMIT PLATE |
1 |
2011–11_ |
45 |
25.55.176 |
OIL RETURN VALVE REAR PLUG |
1 |
2011–11_ |
46 |
25.55.184 |
SPRING |
1 |
2011–11_ |
47 |
TS300.55.172 |
MAIN CONTROL VALVE |
1 |
2011–11_ |
48 |
JB982–10 |
COMBINED GASKET |
2 |
2011–11_ |
49 |
JB1000–M10x1 |
SCREW PLUG |
2 |
2011–11_ |
5 |
KR130.55.183 |
VALVE FRONT COVER |
1 |
2011–11_ |
8 |
KM550.55.023 |
PISTON |
1 |
2011–11_ |
9 |
520.55.143 |
RETAINER RING |
1 |
2011–11_ |
238
239

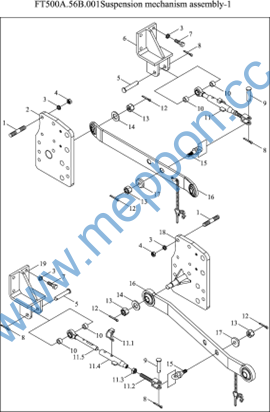

FT500A.56B.001–1 56.1–ࠬऐࠓጺׯ–1 SUSPENSION MECHANISM ASSEMBLY–1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT899–AM16–M16x1.5×45–A3L |
8.8–A3L STUD |
8 |
2011–11_ |
10 |
FT300.56A.103 |
COVER |
4 |
2011–11_ |
11 |
FT300.56A.016a |
LIMIT ROD ASSEMBLY |
2 |
2011–11_ |
11.1 |
FT300.56A.023 |
LIMITING ROD LOCK PIN ASSEMBLY |
1 |
2011–11_ |
11.2 |
FT300.56A.161 |
LIMITING ROD ADJUSTING SCREW |
1 |
2011–11_ |
11.3 |
GBT6170–M22–A3L |
NUT |
1 |
2011–11_ |
11.4 |
FT300.56A.022a |
ExTENSIBLE GUIDE PIPE WELDMENT |
1 |
2011–11_ |
11.5 |
FT300.56A.021a |
ExTENSIBLE ROD BALL ASSEMBLY |
1 |
2011–11_ |
12 |
GBT91–4×36–A0P |
PIN |
4 |
2011–11_ |
13 |
GBT6178–M20–A3L |
NUT (PAGE81) |
4 |
2011–11_ |
14 |
GBT97.1–20–A0P |
WASHER |
2 |
|
14 |
GBT97.1–20–A0P |
WASHER |
2 |
|
15 |
FT300.56A.110a |
LIMITING ROD REAR CONNECTING PIN |
2 |
2011–11_ |
16 |
FT500A.56.012 |
LOWER PULL ROD ASSEMBLY |
2 |
2011–11_ |
16 |
FT500A.56.012 |
LOWER PULL ROD ASSEMBLY |
2 |
2011–11_ |
17 |
FT300.56A.111a |
ROUND BOARD |
2 |
2011–11_ |
18 |
FT300.56B.015 |
LEFT LOWER PULL ROD SEAT WELDMENT |
1 |
2011–11_ |
19 |
FT300.56A.017 |
LEFT LIMITING ROD BRACKET WELDMENT |
1 |
2011–11_ |
2 |
FT300.56B.014 |
RIGHT LOWER PULL ROD SEAT WELDMENT |
1 |
2011–11_ |
3 |
GBT93–16–A0P |
SPRING WASHER |
16 |
2011–11_ |
4 |
GBT6171–M16x1.5–A3L |
NUT |
8 |
2011–11_ |
5 |
FT300.56A.102 |
LIMITING ROD CONNECTING PIN |
2 |
2011–11_ |
5 |
FT300.56A.102 |
LIMITING ROD CONNECTING PIN |
2 |
2011–11_ |
6 |
FT300.56A.019 |
RIGHT LIMITING ROD BRACKET WELDMENT |
1 |
2011–11_ |
7 |
GBT5783–M16x40–A3L |
BOLT |
8 |
2011–11_ |
240
