LOVOL TB450-Q161A4K Tractor Parts Catalogue 13
FT400.32.001 32-前轮总成 32-FRONT WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
FT400.32.011b GBT2979-6.00-16 GBT2979-6.00-16-6PR |
轮辋焊合 拖拉机驱动轮内胎 拖拉机驱动轮普通断面斜交结构外胎 |
WHEEL RIM WELD DRIVING WHEEL INNER TUBE DRIVING WHEEL OUTER TUBE |
2 2 2 |
2011-11_ 2011-11_ 2011-11_ |

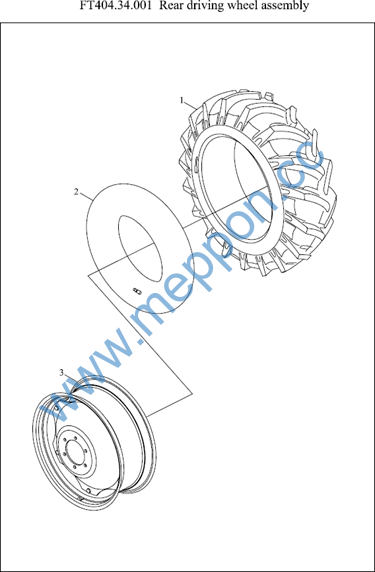

FT404.34.001 34-后驱动轮总成 34-REAR DRIVE WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
GBT2979-14.9-24-6PR GBT2979-14.9-24 FT404.34.011b FT300.34.102 FT300.34.106 |
拖拉机驱动轮普通断面斜交结构外胎拖拉机驱动轮内胎 轮辋总成轮辋螺栓垫圈 |
DRIVING WHEEL OUTER TUBE DRIVING WHEEL INNER TUBE RIM ASSEMBLY RIM BOLT WASHER |
2 2 2 6 6 |
2011-11_ 2011-11_ 2011-11_ 2004-01_ 2004-01_ |

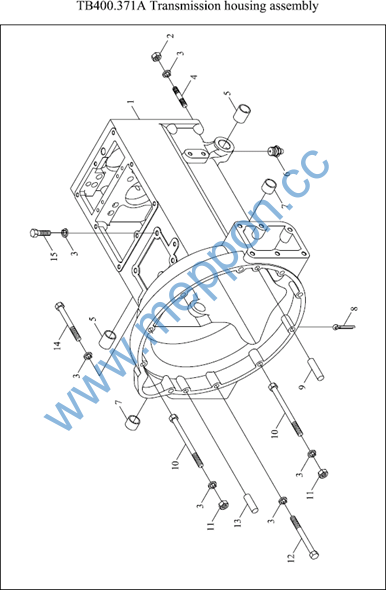

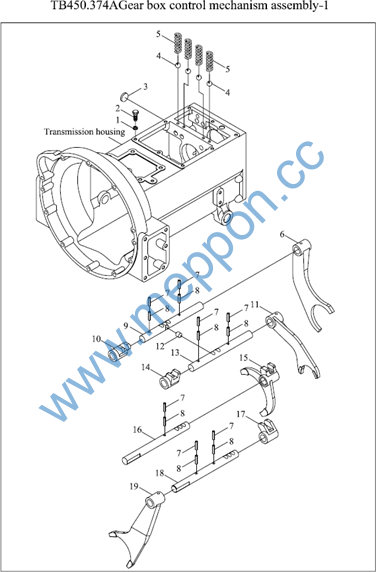

TB400.371A 37.1-变速箱壳体总成 37.1-GEARBOX HOUSING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400.371E-01 |
变速箱壳体 |
GEAR BOX |
1 |
2007-12_ |
1 |
FT300.37.101b |
变速箱壳体 |
GEAR BOX |
1 |
2004-01_ |
1 |
FT300.37.101b |
变速箱壳体 |
GEAR BOX |
1 |
2004-01_ |
10 |
TB400.371E-03 |
下堵盖 |
LOWER PLUG COVER |
1 |
2004-01_ |
11 |
GBT6170-M12-A3L |
螺母 |
NUT |
6 |
2011-11_ |
11 |
GBT6171-M12X1.5-A3L |
1型六角螺母 |
NUT |
10 |
2004-01_ |
12 |
GBT5782-M12×110-A2L |
螺栓 |
BOLT |
1 |
2004-01_ |
13 |
GBT119.1-12m6X22-A0P |
圆柱销 |
PIN |
1 |
2011-11_ |
14 |
GBT5782-M12×70-A2L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
15 |
GBT5782-M12X70-A2L |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
15 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
15 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2004-01_ |
15 |
GBT5782-M12X110-A2L |
螺栓 |
BOLT |
2 |
2004-01_ |
15 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
2 |
GBT6171-M12×1.5-A3L |
螺母 |
NUT |
10 |
2004-01_ |
3 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
24 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2004-01_ |
4 |
GBT899-AM12-M12X1.5X35-8.8-A3L |
双头螺柱 |
8.8-A3L STUD |
10 |
2011-11_ |
5 |
FT300.37.158 |
踏板轴衬套 |
PEDAL SHAFT BUSH |
2 |
2011-11_ |
6 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
7 |
FT300.37.159 |
分离叉轴衬套 |
RELEASE FORK SHAFT BUSH |
2 |
2011-11_ |
8 |
GBT91-6.3X40-A0P |
开口销 |
PIN |
1 |
2011-11_ |
9 |
GBT119.1-12m6X30-A0P |
圆柱销 |
PIN |
3 |
2011-11_ |
9 |
GBT119.1-12m6X30-A0P |
圆柱销 |
PIN |
3 |
2011-11_ |

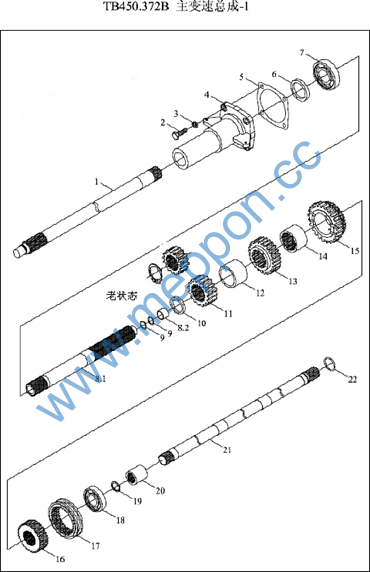

TB450.372B-1 37.2.1-主变速总成-1 MAIN TRANSMISSION ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT400.37B.201 |
副离合器轴 |
AUXILIARY CLUTCH SHAFT |
1 |
2011-11_ |
10 |
GBT894.1-40 |
挡圈40 |
WASHER 40 |
1 |
2011-11_ |
10 |
TB550.372-18 |
Ⅰ档齿轮隔套 |
I GEAR SPACER |
1 |
2004-01_ |
11 |
FT300.37B.126 |
Ⅰ档主动齿轮 |
I DRIVING GEAR |
1 |
2004-01_ |
11 |
FT300.37B.126a |
Ⅰ档主动齿轮 |
I DRIVING GEAR |
1 |
2008-08_ |
12 |
FT300.37B.127a |
Ⅰ-Ⅱ档齿轮隔套 |
I-II GEAR SPACER |
1 |
2007-04_ |
12 |
FT300.37B.127 |
Ⅰ-Ⅱ档齿轮隔套 |
I-II GEAR SPACER |
1 |
2004-01_ |
12 |
TB550.372-19 |
Ⅰ-Ⅱ档齿轮隔套 |
I-II GEAR SPACER |
1 |
2004-01_ |
13 |
FT300.37.128 |
Ⅱ档主动齿轮 |
Ⅱ DRIVING GEAR |
1 |
2011-11_ |
14 |
FT300.37.130 |
Ⅲ档齿轮衬套 |
III GEAR BUSH |
1 |
2011-11_ |
15 |
FT300.37.131a |
Ⅲ档主动齿轮 |
Ⅲ DRIVING GEAR |
1 |
2011-11_ |
16 |
FT300.37.132 |
Ⅲ-Ⅳ档啮合齿座 |
Ⅲ-Ⅳ ENGAGING GEAR SEAT |
1 |
2011-11_ |
17 |
FT300.37.134a |
Ⅲ-Ⅳ档啮合套 |
Ⅲ-Ⅳ SHIFT COLLAR |
1 |
2011-11_ |
18 |
GBT276-6007 |
轴承6007 |
BEARING |
1 |
2011-11_ |
19 |
GBT893.1-21 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
2 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
20 |
FT300.37.136 |
连接套 |
CONNECTING SLEEVE |
1 |
2011-11_ |
21 |
FT300.37E.137 |
动力输出连接轴 |
PTO CONNECTING SHAFT |
1 |
2011-11_ |
21 |
FT300.37E.137 |
动力输出连接轴 |
PTO CONNECTING SHAFT |
1 |
2011-11_ |
22 |
GBT895.2-24 |
轴用钢丝挡圈 |
SNAP RING |
1 |
2011-11_ |
3 |
GBT93-8 |
垫圈8 |
WASHER 8 |
4 |
2011-11_ |
4 |
FT300.37B.124 |
Ⅰ轴轴承盖 |
SHAFT I BEARING COVER |
1 |
2011-11_ |
5 |
FT300.37B.125 |
Ⅰ轴轴承盖纸垫 |
SHAFT I BEARING COVER PAPER GASKET |
1 |
2011-11_ |
6 |
GBT9877.1-FB40X62X8D |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
7 |
GBT276-6208 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
TB450.372B-1 37.2.1-主变速总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 8 8 8.1 8.1
8.2 9 |
FT300.37B.021 FT300.37B.021a FT300.37B.021a FT300.37B.202 FT300.37B.202a
FT300.37.170 GBT3452.1-23.6X1.80G |
Ⅰ轴合件 Ⅰ轴合件 Ⅰ轴合件 Ⅰ轴 Ⅰ轴
衬套 液压气动用O形橡胶密封圈 |
SHAFT I UNIT SHAFT I UNIT SHAFT I UNIT SHAFT I SHAFT I
SLEEVE O-SEAL RING |
1 1 1 1 1
1 2 |
2004-01_ 2008-08_ 2008-08_ 2004-01_ 2008-08_
2011-11_ 2011-11_ |

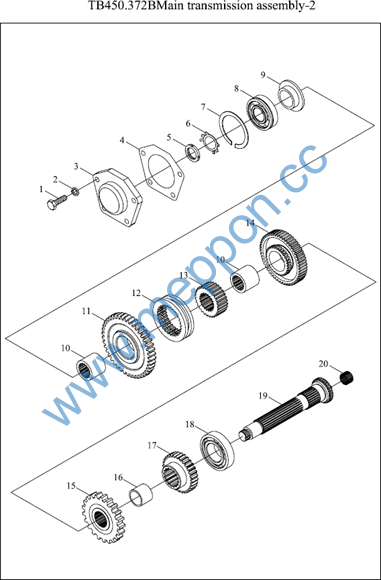

TB450.372B-2 37.2.2-主变速总成-2 MAIN TRANSMISSION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
10 |
FT300.37.114 |
Ⅰ-Ⅱ档齿轮衬套 |
I-II GEAR BUSH |
2 |
2011-11_ |
11 |
FT300.37.117a |
Ⅰ档从动齿轮 |
I DRIVEN GEAR |
1 |
2011-06_ |
11 |
FT300.37.117 |
Ⅰ档从动齿轮 |
I DRIVEN GEAR |
1 |
2004-01_ |
12 |
FT300.37.115a |
Ⅰ-Ⅱ档啮合套 |
I-II SHIFT COLLAR |
1 |
2011-06_ |
12 |
FT300.37.115 |
Ⅰ-Ⅱ档啮合套 |
I-II SHIFT COLLAR |
1 |
2004-01_ |
13 |
FT300.37.116 |
Ⅰ-Ⅱ档啮合齿座 |
I-II ENGAGING TOOTH SEAT |
1 |
2011-11_ |
14 |
FT300.37.113 |
Ⅱ档从动齿轮 |
Ⅱ DRIVEN GEAR |
1 |
2004-01_ |
14 |
FT300.37.113a |
Ⅱ档从动齿轮 |
Ⅱ DRIVEN GEAR |
1 |
2011-06_ |
15 |
FT300.37.112 |
Ⅲ档从动齿轮 |
Ⅲ DRIVEN GEAR |
1 |
2011-11_ |
16 |
FT300.37.110 |
Ⅲ-Ⅳ档齿轮隔套 |
III-IV GEAR SPACER |
1 |
2011-11_ |
17 |
FT300.37.108a |
Ⅳ档从动齿轮 |
Ⅳ DRIVEN GEAR |
1 |
2011-11_ |
18 |
GBT276-6208 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
19 |
FT300.37.109a |
Ⅱ轴 |
SHAFT Ⅱ |
1 |
2011-11_ |
2 |
GBT93-8 |
垫圈8 |
WASHER 8 |
4 |
2011-11_ |
20 |
JBT7918-K20X26X20 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
1 |
2011-11_ |
3 |
FT300.37.120 |
Ⅱ轴轴承盖 |
SHAFT Ⅱ BEARING COVER |
1 |
2011-11_ |
4 |
FT300.37.119 |
Ⅱ轴轴承盖纸垫 |
SHAFT Ⅱ BEARING COVER PAPER GASKET |
1 |
2011-11_ |
5 |
GBT812-M24X1.5 |
圆螺母 |
ROUND NUT |
1 |
2011-11_ |
6 |
GBT858-24 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
7 |
GBT305-72-78.6 |
止动环 |
THRUST RING |
1 |
2004-01_ |
8 |
GBT276-6306N |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
9 |
FT300.37.118 |
Ⅱ轴轴端挡圈 |
SHAFT Ⅱ END RETAINER RING |
1 |
2011-11_ |
