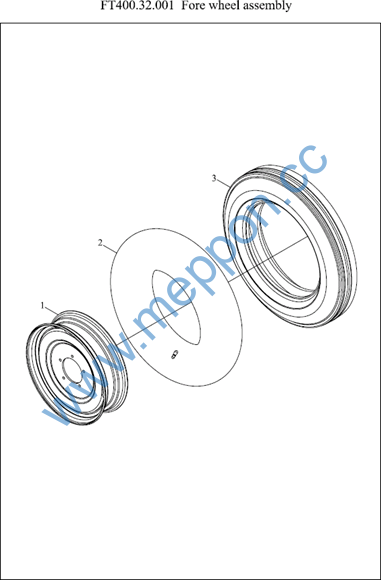

LOVOL TB450-Q161A4K Tractor Parts Catalogue 12

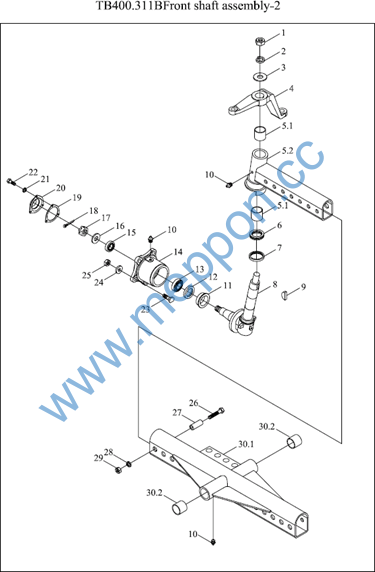

TB400.311B-2 31.2-前轴总成-2 FRONT SHAFT ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT400.31B.010 |
前轴分总成 |
FRONT SHAFT SUB-ASSEMBLY |
1 |
2011-11_ |
1 |
GBT6171-M24X2-A3L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
1 |
GBT6171-M24X2-A3L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
10 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
3 |
2011-11_ |
11 |
FT400.31.141 |
半轴油封座 |
HALF SHAFT OIL SEAL SEAT |
1 |
2011-11_ |
12 |
GBT9877.1-FB55X80X8 |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
13 |
GBT297-32208 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
14 |
FT400.31.102 |
轮毂 |
HUB |
1 |
2011-11_ |
15 |
GBT297-32206 |
轴承 |
BEARING |
1 |
2004-01_ |
16 |
FT400.31.126 |
锁紧垫片 |
LOCKING WASHER |
1 |
2011-11_ |
17 |
FT400.31.125 |
螺母 |
NUT |
1 |
2011-11_ |
18 |
GBT91-5X40-A0P |
开口销 |
PIN |
1 |
2011-11_ |
19 |
FT400.31.104 |
纸垫 |
GASKET 0.5 |
1 |
2011-11_ |
2 |
GBT93-24-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
20 |
FT400.31.116 |
轴承盖 |
BEARING COVER |
1 |
2011-11_ |
21 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
22 |
GBT5781-M6X12-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
23 |
FT650.31.111 |
前轮毂螺栓 |
FRONT HUB BOLT |
5 |
2011-11_ |
24 |
FT250.31.205 |
垫圈 |
WASHER |
5 |
2011-11_ |
25 |
GBT6176-M14X1.5-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
5 |
2011-11_ |
26 |
GBT5785-M16X1.5X100-A2L |
六角头螺栓 |
BOLT |
3 |
2004-01_ |
27 |
FT400.31.103a |
垫套 |
SPACER |
3 |
2011-11_ |
28 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
29 |
GBT6176-M16X1.5-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
3 |
2011-11_ |
3 |
FT650.31.115 |
立轴垫圈 |
VERTICAL SHAFT WASHER |
1 |
2011-11_ |
TB400.311B-2 31.2-前轴总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
FT400.31B.013a |
套管总成 |
SLEEVE ASSEMBLY |
1 |
2011-11_ |
30.1 |
FT400.31B.016a |
套管焊合件 |
SLEEVE WELDMENT |
1 |
2011-11_ |
30.2 |
FT400.31.140a |
衬套 |
SLEEVE |
2 |
2011-11_ |
30.2 |
FT400.31.140a |
衬套 |
SLEEVE |
2 |
2011-11_ |
4 |
FT400.31B.102a |
右转向臂 |
RIGHT STEERING ARM |
1 |
2011-11_ |
5 |
FT400.31.012 |
副套管总成(右) |
ASSISTANT SLEEVE SSSEMBLY (RIGHT) |
1 |
2011-11_ |
5.1 |
FT400.31.140 |
衬套 |
SLEEVE |
2 |
2011-11_ |
5.2 |
FT400.31.018a |
副套管焊合件(右) |
ASSISTANT SLEEVE WELDMENT (RIGHT) |
1 |
2011-11_ |
6 |
GBT301-51108 |
推力球轴承 |
HANDSPIKE BALL BEARING |
1 |
2011-11_ |
7 |
FT400.31.019 |
立轴油封总成 |
VERTICAL SHAFT OIL SEAL ASSEMBLY |
1 |
2011-11_ |
8 |
FT400.31B.015 |
转向节总成 |
STEERING BURL ASSEMBLY |
1 |
2011-11_ |
9 |
GBT1096-10×8×25 |
平键 |
FLAT KEY |
1 |
2004-01_ |

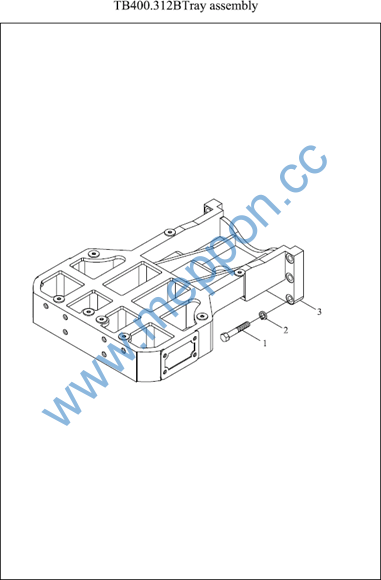

TB400.312B 31.2-托架总成 31.2-BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
GBT5782-M16X65-A3L GBT93-16-A0P TB400.312B-01 |
六角头螺栓弹簧垫圈 托架 |
BOLT SPRING WASHER BRACKET |
6 6 1 |
2011-11_ 2011-11_ 2011-11_ |

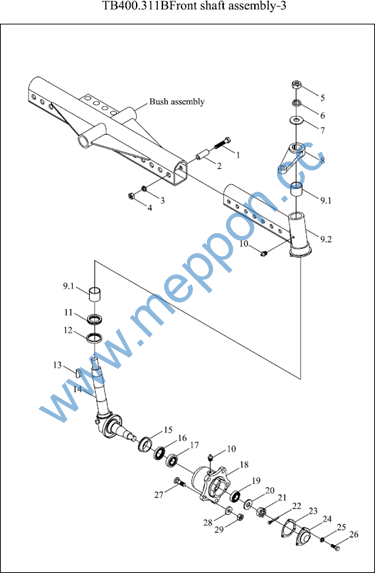

TB400.311B-3 31.3-前轴总成-3 FRONT SHAFT ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT400.31B.010 |
前轴分总成 |
FRONT SHAFT SUB-ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5785-M16X1.5X100-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
10 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
11 |
GBT301-51108 |
推力球轴承 |
HANDSPIKE BALL BEARING |
1 |
2011-11_ |
12 |
FT400.31.019 |
立轴油封总成 |
VERTICAL SHAFT OIL SEAL ASSEMBLY |
1 |
2011-11_ |
13 |
GBT1096-10X8X25 |
平键 |
FLAT KEY |
1 |
2004-01_ |
14 |
FT400.31B.015 |
转向节总成 |
STEERING BURL ASSEMBLY |
1 |
2011-11_ |
15 |
FT400.31.141 |
半轴油封座 |
HALF SHAFT OIL SEAL SEAT |
1 |
2011-11_ |
16 |
GBT9877.1-FB55X80X8 |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
17 |
GBT297-32208 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
18 |
FT400.31.102 |
轮毂 |
HUB |
1 |
2011-11_ |
19 |
GBT297-32206 |
轴承 |
BEARING |
1 |
2011-11_ |
2 |
FT400.31.103a |
垫套 |
SPACER |
3 |
2011-11_ |
20 |
FT400.31.126 |
锁紧垫片 |
LOCKING WASHER |
1 |
2011-11_ |
21 |
FT400.31.125 |
螺母 |
NUT |
1 |
2011-11_ |
22 |
GBT91-5X40-A0P |
开口销 |
PIN |
1 |
2011-11_ |
23 |
FT400.31.104 |
纸垫 |
GASKET 0.5 |
1 |
2011-11_ |
24 |
FT400.31.116 |
轴承盖 |
BEARING COVER |
1 |
2011-11_ |
25 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
26 |
GBT5781-M6X12-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
27 |
FT650.31.111 |
前轮毂螺栓 |
FRONT HUB BOLT |
5 |
2011-11_ |
28 |
FT250.31.205 |
垫圈 |
WASHER |
5 |
2011-11_ |
29 |
GBT6176-M14X1.5-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
5 |
2011-11_ |
3 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
4 |
GBT6176-M16X1.5-A3L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
3 |
2011-11_ |
TB400.311B-3 31.3-前轴总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 |
GBT6171-M24X2-A3L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
5 |
GBT6171-M24X2-A3L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
6 |
GBT93-24-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
7 |
FT650.31.115 |
立轴垫圈 |
VERTICAL SHAFT WASHER |
1 |
2011-11_ |
8 |
FT400.31B.101 |
左转向臂 |
LEFT STEERING ARM |
1 |
2011-11_ |
9 |
FT400.31.011 |
副套管总成(左) |
ASSISTANT SLEEVE ASSEMBLY (LEFT) |
1 |
2011-11_ |
9.1 |
FT400.31.140 |
衬套 |
SLEEVE |
2 |
2011-11_ |
9.2 |
FT400.31.017a |
副套管焊合件(左) |
ASSISTANT SLEEVE WELDMENT (LEFT) |
1 |
2011-11_ |

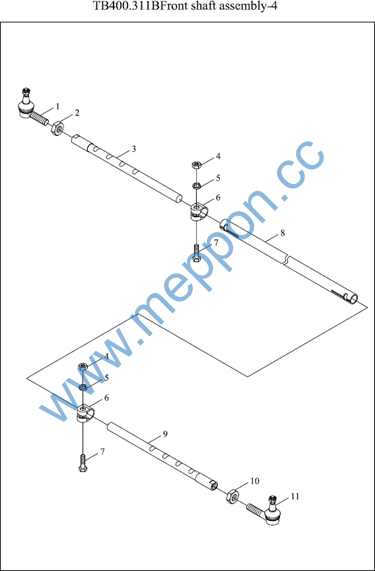

TB400.311B-4 31.4-前轴总成-4 FRONT SHAFT ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT400.31.014a |
横拉杆总成 |
CROSS PULL ROD ASSEMBLY |
1 |
2011-11_ |
1 |
FT400.31.021 |
转向横拉杆右接头总成 |
RIGHT CONNECTING JOINT ASSY OF PULL ROD |
1 |
2011-11_ |
10 |
GBT6173-M18X1.5-05-A3L |
六角薄螺母 |
NUT |
1 |
2004-01_ |
11 |
FT400.31.020 |
转向横拉杆左接头总成 |
LEFT CONNECTING JOINT ASSY OF PULL ROD |
1 |
2011-11_ |
2 |
GBT6173-M18X1.5-A3L |
六角薄螺母 |
NUT |
1 |
2004-01_ |
3 |
FT400.31.122 |
右横拉杆内接管 |
INNER CONNECTING PIPE OF RIGHT CROSS |
1 |
2011-11_ |
4 |
GBT6171-M12X1.5-Zn.D |
1型六角螺母 |
PULL ROD |
2 |
2011-11_ |
5 |
GBT93-12-Zn.D |
标准型弹簧垫圈 |
NUT |
2 |
2011-11_ |
6 |
FT400.31.137 |
横拉杆夹子 |
WASHER |
2 |
2011-11_ |
7 |
GBT5785-M12X1.5X50-Zn.D |
六角头螺栓 |
CROSS PULL ROD CLAMP |
2 |
2011-11_ |
BOLT |
|||||
8 |
FT400.31.120 |
横拉杆 |
1 |
2011-11_ |
|
8 |
FT400.31.120 |
横拉杆 |
CROSS PULL ROD |
1 |
2011-11_ |
9 |
FT400.31.121 |
左横拉杆内接管 |
CROSS PULL ROD |
1 |
2011-11_ |
LEFT CROSS PULL ROD INNER CONNECTING |
|||||
PIPE |
