LOVOL TB450-Q161A4K Tractor Parts Catalogue 14
TB450.374A-1 37.4.1-变速箱操纵机构总成-1 37.4TRANSMISSION CONTROL MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-10 |
垫圈10 |
WASHER 10 |
8 |
2011-11_ |
10 |
FT300.37.154 |
副变速拨头 |
AUXILIARY GEARSHIFT DIAL HEAD |
1 |
2011-11_ |
11 |
FT300.37.146 |
倒档拨叉 |
REVERSE FORK |
1 |
2011-11_ |
12 |
FT300.37.151 |
互锁销 |
MUTUAL PIN |
1 |
2011-11_ |
13 |
FT450.37.155 |
倒档拨叉轴 |
REVERSE FORK SHAFT |
1 |
2011-11_ |
14 |
FT300.37.153 |
倒档拨头 |
REVERSE DIAL HEAD |
1 |
2011-11_ |
15 |
FT300.37.147 |
Ⅲ-Ⅳ档拨叉 |
Ⅲ-Ⅳ FORK |
1 |
2011-11_ |
16 |
FT300.37.150 |
Ⅲ-Ⅳ档拨叉轴 |
Ⅲ-Ⅳ FORK SHAFT |
1 |
2011-11_ |
17 |
FT300.37.152 |
Ⅰ-Ⅱ档拨头 |
I-II GEAR FORK HEAD |
1 |
2011-11_ |
18 |
FT300.37.149 |
Ⅰ-Ⅱ档拨叉轴 |
I-II GEAR FORK SHAFT |
1 |
2011-11_ |
19 |
FT300.37.148 |
Ⅰ-Ⅱ档拨叉 |
I-II GEAR FORK |
1 |
2011-11_ |
2 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
3 |
Q721-14 |
塞片 |
PLUG PIECE |
1 |
2011-11_ |
5 |
FT300.37.135 |
拨叉轴定位弹簧 |
FORK SHAFT LOCATING SPRING |
4 |
2011-11_ |
6 |
FT300.37.145 |
副变速拨叉 |
AUXILIARY GEARSHIFT FORK |
1 |
2011-11_ |
7 |
GBT879.1-3X24 |
弹性圆柱销 |
PIN |
7 |
2011-11_ |
8 |
GBT879.1-5X24 |
弹性圆柱销 |
PIN |
7 |
2011-11_ |
9 |
FT450.37.156 |
副变速拨叉轴 |
AUXILIARY GEARSHIFT FORK SHAFT |
1 |
2011-11_ |
TB450.374A-2 37.4.2-变速箱操纵机构总成-2 37.4TRANSMISSION CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.37.016 |
副变速操纵手柄总成 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
2011-11_ |
10 |
TF1004.374-02 |
低碳钢丝 |
ASSEMBLY |
2 |
2011-11_ |
11 |
FT300.37.180 |
变速杆支座 |
LOW CARBON STEEL WIRE |
2 |
2011-11_ |
12 |
FT300.37.015 |
主变速操纵手柄总成 |
GEARLEVER SEAT |
1 |
2011-11_ |
13 |
FT300.37.167a |
主变速杆 |
MAIN GEARSHIFT CONTROL HANDLE ASSEMBLY |
1 |
2011-11_ |
MAIN GEARLEVER |
|||||
14 |
FT300.37.163a |
变速箱上盖 |
1 |
2011-11_ |
|
15 |
FT300.37.165 |
变速杆弹簧 |
GEARBOX UPPER COVER |
2 |
2011-11_ |
15 |
FT300.37.165 |
变速杆弹簧 |
GEARLEVER SPRING |
2 |
2011-11_ |
16 |
FT300.37.164 |
变速杆弹簧挡圈 |
GEARLEVER SPRING |
2 |
2011-11_ |
17 |
FT450.37.161 |
副变速导板 |
GEARLEVER SPRING RETAINER RING |
1 |
2011-11_ |
AUXILIARY GAR GUIDE PLATE |
|||||
18 |
GBT854-8 |
单耳制动垫圈 |
4 |
2011-11_ |
|
19 |
GBT5783-M8X16-A2L |
螺栓 |
WASHER |
4 |
2011-11_ |
2 |
GBT6172.1-M10-A2L |
螺母 |
BOLT |
2 |
2011-11_ |
20 |
FT300.37.162 |
主变速导板 |
NUT |
1 |
2011-11_ |
3 |
FT300.37.160a |
副变速杆 |
MAIN GEARSHIFT GUIDE PLATE |
1 |
2011-11_ |
AUXILIARY GEARLEVER |
|||||
4 |
FT300.37.166a |
变速杆防尘罩 |
2 |
2011-11_ |
|
5 |
GBT893.1-40 |
挡圈 |
GEARLEVER DUSTPROOF BONNET |
2 |
2011-11_ |
6 |
FT800A.37.305 |
尼龙座 |
RETAINER RING |
2 |
2011-11_ |
7 |
GBT5781-M8X20-A2L |
六角头螺栓 |
NYLON SEAT |
8 |
2011-11_ |
7 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
BOLT |
|||||
8 |
GBT93-8-A0P |
垫圈 |
8 |
2011-11_ |
|
9 |
FT800A.37.326 |
变速杆定位销 |
WASHER |
4 |
2011-11_ |
GEARLEVER LOCATING PIN |

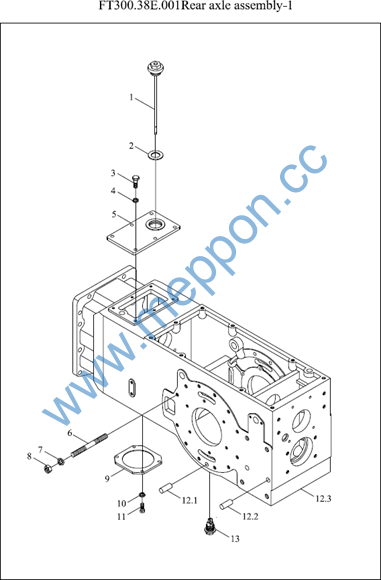

FT300.38E.001-1 38.1-后桥总成-1 38REAR AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.38.016a |
加油通气塞总成 |
REFUELING AND AIRING PLUG ASSEMBLY |
1 |
2011-11_ |
10 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
11 |
GBT5783-10X25-A0P |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
12 |
FT300.38E.011 |
后桥壳总成 |
REAR AXLE HOUSING ASSEMBLY |
1 |
2011-11_ |
12.1 |
GBT119.1-12m6X28 |
圆柱销 |
PIN |
2 |
2011-11_ |
12.2 |
TB554.384-02 |
销 |
PIN |
4 |
2011-11_ |
12.3 |
FT300.38E.101 |
后桥壳体 |
REAR AXLE HOUSING |
1 |
2011-11_ |
13 |
FT65.38.026 |
油塞总成 |
Oil Plug assembly |
1 |
2011-11_ |
13 |
FT65.38.026 |
油塞总成 |
Oil Plug assembly |
1 |
2011-11_ |
2 |
JBT982-36 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
3 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
4 |
GBT93-8-AOP |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
5 |
FT300.38.124a |
上盖 |
UPPER COVER |
1 |
2011-11_ |
6 |
GBT899-AM12-M12X1.25X150-8.8-A1L |
双头螺柱 |
8.8-A3L STUD |
24 |
2011-11_ |
7 |
GBT93-12-AOP |
垫圈 |
WASHER |
24 |
2011-11_ |
9 |
FT300.38.175 |
下盖 |
LOWER COVER |
1 |
2011-11_ |

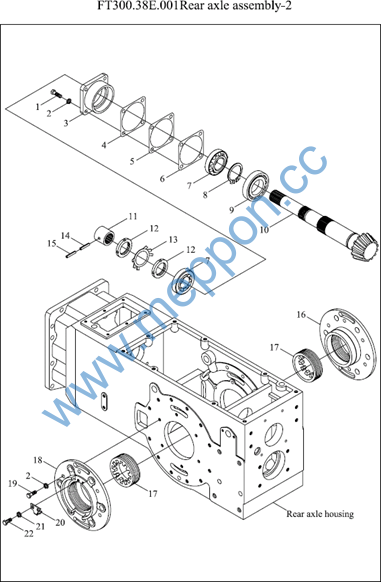

FT300.38E.001-2 38.2-后桥总成-2 38REAR AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X30-8.8-A0P |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
10 |
FT300.38.115 |
小圆锥齿轮轴 |
SMALL TAPER GEAR SHAFT |
1 |
2011-11_ |
11 |
FT300.38.122a |
啮合套 |
SHIFT COLLAR |
1 |
2011-11_ |
12 |
GBT812-M39X1.5 |
圆螺母 |
ROUND NUT |
2 |
2011-11_ |
13 |
GBT858-39 |
圆螺母用止动垫圈 |
THRUST RING |
1 |
2011-11_ |
14 |
GBT879.1-6X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
14 |
GBT879.1-6X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
15 |
GBT879.2-3.5X50 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
16 |
FT300.38.177 |
右差速器轴承座 |
RIGHT DIFFERENTIAL BEARING SEAT |
1 |
2011-11_ |
17 |
FT300.38.151 |
调整螺母 |
ADJUSTING NUT |
2 |
2011-11_ |
18 |
FT300.38.142 |
左差速器轴承座 |
LEFT DIFFERENTIAL BEARING SEAT |
1 |
2011-11_ |
19 |
GBT5783-10X25-A0P |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
2 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
16 |
2011-11_ |
20 |
FT300.38.161 |
锁片 |
LOCK SHIM |
2 |
2011-11_ |
21 |
GBT93-8-AOP |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
3 |
FT300.38.117 |
轴承座 |
BEARING SEAT |
1 |
2011-11_ |
4 |
FT300.38.118 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
9999 |
2011-11_ |
5 |
FT300.38.119 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
9999 |
2011-11_ |
6 |
FT300.38.120 |
锥齿轮轴调整垫片 |
TAPER GEAR SHAFT ADJUSTING GASKET |
9999 |
2011-11_ |
7 |
GBT297-32208 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
8 |
GBT894.1-50 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
9 |
GBT283-NUP2210E |
圆柱滚子轴承 |
BEARING |
1 |
2011-11_ |

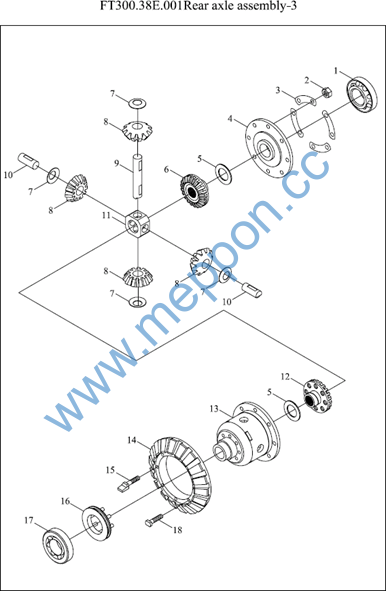

FT300.38E.001-3 38.3-后桥总成-3 38REAR AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT300.38.012 |
差速器总成 |
DIFFERENTIAL ASSEMBLY |
1 |
2011-11_ |
1 |
GBT297-2007113 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
10 |
FT300.38.183 |
短行星齿轮轴 |
SHORT PLANETARY GEAR SHAFT |
2 |
2011-11_ |
11 |
FT300.38.184 |
中心环 |
CENTRAL RING |
1 |
2011-11_ |
12 |
FT300.38.143 |
左半轴齿轮 |
LEFT HALF SHAFT GEAR |
1 |
2011-11_ |
13 |
FT300.38.180 |
差速器壳体 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
14 |
FT300.38.141 |
大圆锥齿轮 |
BIG TAPER GEAR |
1 |
2011-11_ |
15 |
FT300.38.185 |
行星齿轮轴止推螺栓 |
PLANET GEAR SHAFT THRUST BOLT |
4 |
2011-11_ |
16 |
FT300.38.019 |
差速锁总成 |
DIFFERENTIAL LOCK ASSEMBLY |
1 |
2011-11_ |
16 |
FT300.38.019 |
差速锁总成 |
DIFFERENTIAL LOCK ASSEMBLY |
1 |
2011-11_ |
17 |
GBT297-30211 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
18 |
FT300.38.186 |
大锥齿轮固定螺栓 |
FIXING BOLT |
4 |
2011-11_ |
2 |
GBT6170-M12-A3L |
螺母 |
NUT |
8 |
2011-11_ |
3 |
FT300.38.152 |
锁紧垫片 |
LOCKING WASHER |
4 |
2011-11_ |
4 |
FT300.38.181 |
差速器盖 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
4 |
FT300.38.181 |
差速器盖 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
5 |
FT300.38.147 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
2 |
2011-11_ |
6 |
FT300.38.144 |
右半轴齿轮 |
RIGHT HALF SHAFT GEAR |
1 |
2011-11_ |
7 |
FT300.38.148 |
行星齿轮垫片 |
PLANET GEAR WASHER |
4 |
2011-11_ |
8 |
FT300.38.145 |
行星齿轮 |
PLANETARY GEAR |
4 |
2011-11_ |
8 |
FT300.38.145 |
行星齿轮 |
PLANETARY GEAR |
4 |
2011-11_ |
9 |
FT300.38.182 |
长行星齿轮轴 |
LONG PLANETARY GEAR SHAFT |
1 |
2011-11_ |

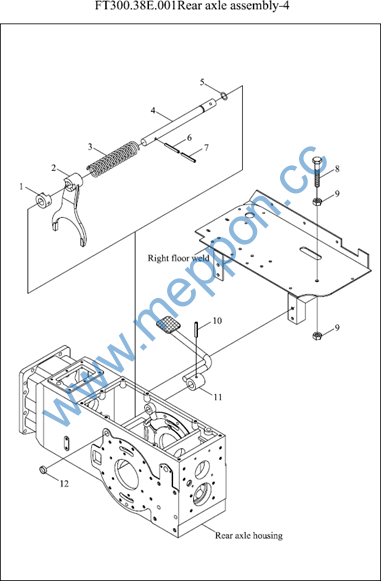

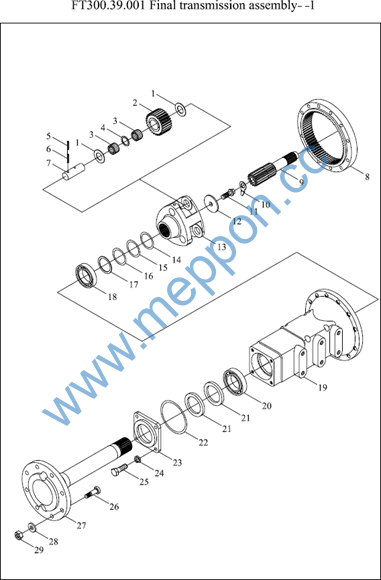

FT300.38E.001-4 38.4-后桥总成-4 38REAR AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.38.190 |
差速锁拨块 |
DIFFERENTIAL LOCK DIAL BLOCK |
1 |
2011-11_ |
10 |
GBT879.1-6X35 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
11 |
FT300.38.015 |
差速锁踏板焊合件 |
DIFFERENTIAL LOCK PEDAL WELDMENT |
1 |
2011-11_ |
12 |
QCT388-20 |
碗形塞片 |
PLUG PIECE |
1 |
2011-11_ |
2 |
FT300.38.159a |
差速锁拨叉 |
DIFFERENTIAL LOCK FORK |
1 |
2011-11_ |
3 |
FT300.38.160 |
差速锁回位弹簧 |
DIFFERENTIAL LOCK RETURN SPRING |
1 |
2011-11_ |
4 |
FT300.38.158a |
差速锁拨叉轴 |
DIFFERENTIAL LOCK FORK SHAFT |
1 |
2011-11_ |
5 |
GBT3452.1-15X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6 |
GBT879.1-6X40 |
弹簧圆柱销 |
SPRING COLUMN PIN |
1 |
2011-11_ |
7 |
GBT879.2-3.5X40 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
8 |
GBT5781-M8X65-A2L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
9 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
