LOVOL TB450-Q161A4K Tractor Parts Catalogue 11
FT500A.21B.001-1 21.1-离合器总成-1 CLUTCH ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT276-6204-2RS |
轴承 |
BEARING |
1 |
2004-01_ |
10 |
TA800.212B-02 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
1 |
2004-01_ |
11 |
FT300.21.012 |
离合器踏板总成 |
CLUTCH PEDAL ASSEMBLY |
1 |
2004-01_ |
12 |
FT300.43.130 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
1 |
2004-01_ |
13 |
GBT882-B10X28 |
销轴 |
PIN |
2 |
2004-01_ |
14 |
FT300.43.110 |
拉杆后叉 |
PULL ROD REAR FORK |
1 |
2004-01_ |
15 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
2 |
2004-01_ |
16 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
2 |
2004-01_ |
17 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2004-01_ |
18 |
FT300.21.110 |
拉杆 |
PULL ROD |
1 |
2004-01_ |
19 |
FT300.43.108 |
拉杆前叉 |
PULL ROD FRONT FORK |
1 |
2004-01_ |
2 |
FT500A.21B.011 |
离合器分总成 |
CLUTCH SUBASSEMBLY |
1 |
2004-01_ |
20 |
FT300.21.013 |
离合器分离叉轴合件 |
CLUTCH RELEASE FORK SHAFT UNIT |
1 |
2004-01_ |
21 |
GBT6170-M10-LH-A3L |
螺母 |
NUT |
1 |
2004-01_ |
3 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
6 |
2004-01_ |
4 |
GBT5783-M10X40-8.8-A3L |
螺栓 |
BOLT |
7 |
2004-01_ |
5 |
TA800.212-02 |
推力轴承99 67 13 |
THRUST BEARING |
1 |
2004-01_ |
6 |
FT400.21B.101 |
分离轴承座 |
RELEASE BEARING SEAT |
1 |
2004-01_ |
7 |
FT300.21.102 |
推力轴承座回位弹簧 |
THRUST BEARING SEAT RETURN SPRING |
2 |
2004-01_ |
8 |
FT300.21.103 |
分离拨叉 |
RELEASE SHIFT FORK |
1 |
2004-01_ |
9 |
FT300.21.113 |
止动螺钉 |
THRUST SCREW |
1 |
2004-01_ |

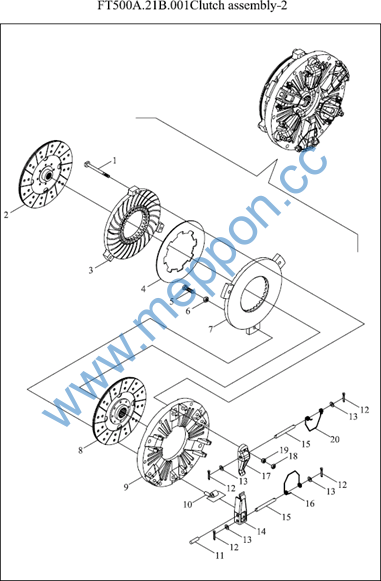

FT500A.21B.001-2 21.2-离合器总成-2 CLUTCH ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.21B.011 |
离合器分总成 |
CLUTCH SUBASSEMBLY |
1 |
2004-01_ |
1 |
FT400.21B.104 |
副离合器拉杆 |
AUXILIARY CLUTCH PULL ROD |
3 |
2004-01_ |
10 |
FT400.21B.110 |
顶杆 |
TOP ROD |
3 |
2004-01_ |
11 |
FT300.21B.109 |
销轴 |
PIN |
3 |
2004-01_ |
12 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
10 |
2004-01_ |
13 |
GBT848-10-A0P |
小垫圈 |
WASHER |
12 |
2004-01_ |
14 |
FT400.21B.107 |
主离合器分离杠杆 |
MAIN CLUTCH RELEASE LEVER |
3 |
2004-01_ |
15 |
FT300.21B.111 |
长销 |
LONG PIN |
6 |
2004-01_ |
16 |
FT400.21B.108 |
主分离杠杆弹簧 |
MAIN RELEASE LEVER SPRING |
3 |
2004-01_ |
17 |
FT400.21B.106 |
副离合器分离杠杆 |
AUXILIARY CLUTCH RELEASE LEVER |
3 |
2004-01_ |
18 |
GBT6171-M8X1-A2L |
1型六角螺母 |
NUT |
3 |
2004-01_ |
19 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
2004-01_ |
19 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
2004-01_ |
2 |
FT400.21B.015 |
副离合器磨擦片总成 |
AUXILIARY CLUTCH FRICTION PLATE |
1 |
2004-01_ |
20 |
FT300.21B.120 |
副分离杠杆弹簧 |
ASSEMBLY |
3 |
2004-01_ |
AUXILIARY RELEASE LEVER SPRING |
|||||
3 |
FT400.21B.102 |
副离合器压盘 |
1 |
2004-01_ |
|
4 |
FT400.21B.103 |
碟形弹簧 |
AUXILIARY CLUTCH PRESSURE PLATE |
1 |
2004-01_ |
5 |
FT300.21B.114 |
主离合器调整螺钉 |
DISC SPRING |
3 |
2004-01_ |
6 |
GBT6171-M10X1-A2L |
螺母 |
MAIN CLUTCH ADJUSTING SCREW |
3 |
2004-01_ |
7 |
FT400.21B.113 |
主离合器压盘 |
NUT |
1 |
2004-01_ |
MAIN CLUTCH PRESSURE PLATE |
|||||
8 |
FT400.21B.014 |
主离合器磨擦片总成 |
1 |
2004-01_ |
|
9 |
FT400.21B.112 |
离合器盖 |
MAIN CLUTCH FRICTION PLATE ASSEMBLY |
1 |
2004-01_ |
CLUTCH COVER |

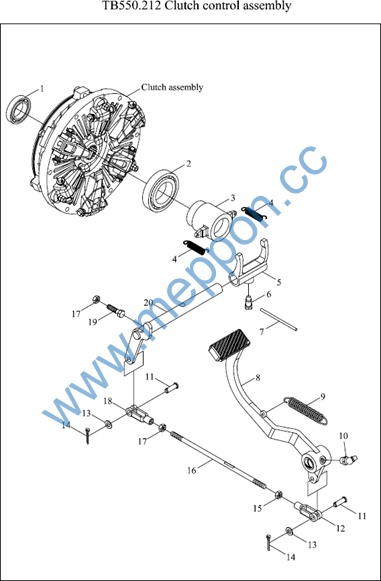

TB550.212 21.2-离合器操纵总成 21.2-CLUTCH CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT276-6204-2Z |
轴承 |
BEARING |
1 |
|
1 |
GBT276-6204-2RS |
轴承 |
BEARING |
1 |
2007-05_ |
10 |
JBT7940.2-45°M10X1 |
油杯 |
OIL CUP |
1 |
2011-11_ |
11 |
GBT882-B10X28 |
销轴 |
PIN |
2 |
2011-11_ |
12 |
FT300.43.110 |
拉杆后叉 |
PULL ROD REAR FORK |
1 |
2011-11_ |
13 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
14 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
2 |
2004-01_ |
15 |
GBT6170-M10-LH-A3L |
螺母 |
NUT |
1 |
2011-11_ |
16 |
FT300.21.110 |
拉杆 |
PULL ROD |
1 |
2011-11_ |
17 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
18 |
FT300.43.108 |
拉杆前叉 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
19 |
GBT5783-M10X40-A3L |
螺栓 |
BOLT |
1 |
2011-11_ |
2 |
TA700.212P-05 |
主离合分离轴承 |
MAIN CLUTCH RELEASE BEARING |
1 |
2004-01_ |
20 |
TB550.212.1 |
离合器分离叉轴合件 |
CLUTCH RELEASE FORK SHAFT UNIT |
1 |
2004-01_ |
20 |
FT300.21.013 |
离合器分离叉轴合件 |
CLUTCH RELEASE FORK SHAFT UNIT |
1 |
2007-03_ |
3 |
FT400.21B.101 |
分离轴承座 |
RELEASE BEARING SEAT |
1 |
2011-11_ |
4 |
FT300.21.102 |
推力轴承座回位弹簧 |
THRUST BEARING SEAT RETURN SPRING |
2 |
2011-11_ |
5 |
FT300.21.103 |
分离拨叉 |
RELEASE SHIFT FORK |
1 |
2011-11_ |
6 |
FT300.21.113 |
止动螺钉 |
THRUST SCREW |
1 |
2011-11_ |
7 |
TA800.212B-02 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
1 |
2011-11_ |
8 |
TB550.212.2 |
离合器踏板总成 |
CLUTCH PEDAL ASSEMBLY |
1 |
2011-11_ |
9 |
FT300.43.130 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
1 |
2011-11_ |

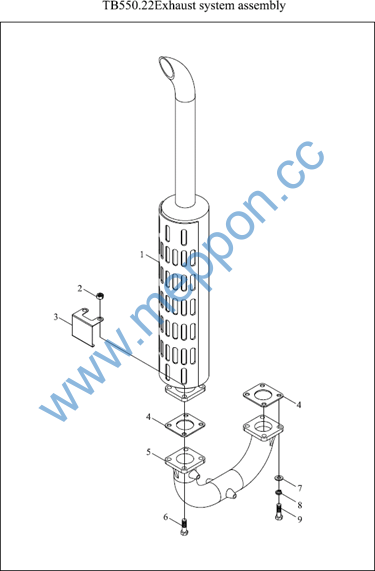

TB550.22 22-排气系总成 22-EXHAUST SYSTEM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.22A.1 |
消声器总成 |
MUFFLER ASSEMBLY |
1 |
2011-11_ |
2 |
GBT6184-M10-A3L |
Ⅰ型全金属六角锁紧螺母 |
NUT |
4 |
2011-11_ |
2 |
GBT6184-M10-A3L |
Ⅰ型全金属六角锁紧螺母 |
NUT |
4 |
2011-11_ |
3 |
FT300.22.125 |
排气系标识架 |
EXHAUST SYSTEM SIGN BRACKET |
1 |
2011-11_ |
4 |
FT300.22.030 |
密封垫合件 |
SEAL GASKET UNIT |
2 |
2011-11_ |
5 |
TB550.22-01 |
排气弯管 |
EXHAUST BENDING PIPE |
1 |
2011-11_ |
6 |
GBT5783-M10X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
8 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
9 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |

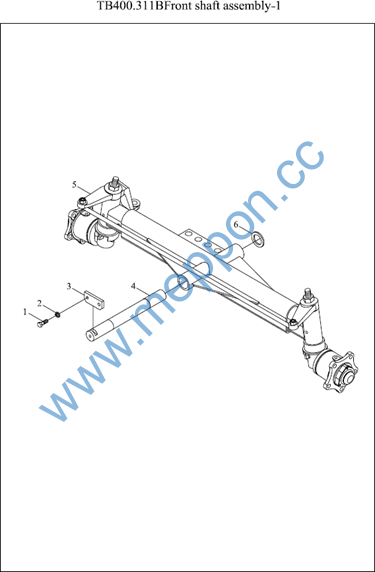

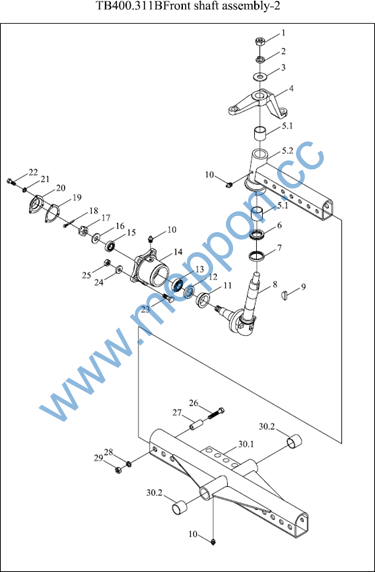

TB400.311B-1 31.1-前轴总成-1 FRONT SHAFT ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
GBT5781-M10X35-4.8-A3L GBT93-10-A0P FT400.31.142 FT400.31.105a FT400.31B.010
FT400.31.108 |
六角头螺栓 标准型弹簧垫圈限位板 摇摆轴 前轴分总成垫片 |
BOLT WASHER LIMIT PLATE SWING ARM FRONT SHAFT SUB-ASSEMBLY WASHER |
2 2 1 1 1
1 |
2004-01_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

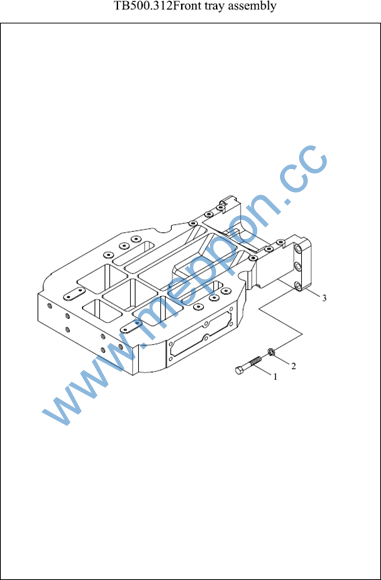

TB500.312 31.2-前托架总成 31.2-FRONT BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
GBT5782-M16X70-A3L GBT93-16-A0P TB500.312-01 |
六角头螺栓弹簧垫圈 前托架 |
BOLT SPRING WASHER FRONT BRACKET |
6 6 1 |
2011-11_ 2011-11_ 2011-11_ |
