LOVOL TB2SA604-002K Tractor Parts Catalogue 13
Lovol TB2SA604-002K Wheeled Tractor

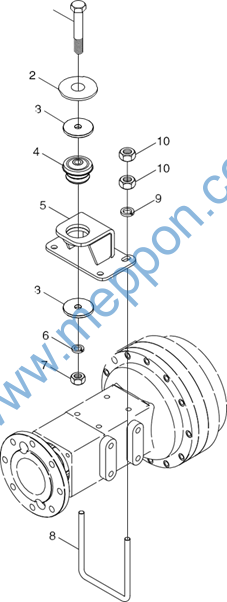

TS04457010000 Front Connecting Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04457010000 |
Front Connecting Assembly |
1 |
||
1 |
GBT5783-M16X80-10.9-A3L |
Hexagon Bolt |
2 |
|
2 |
GBT96.1-16-A0P |
Big Washer |
2 |
|
3 |
TB400.457B-02 |
Retainer Ring |
4 |
|
4 |
TB400.457B-01 |
Shock Absorber |
2 |
|
5 |
TS04457010004 |
Right Front Connection Weldment |
1 |
|
6 |
GBT5783-M12X35-10.9-A3L |
Hexagon Bolt |
10 |
|
7 |
GBT93-12-A0P |
Standard Spring Washer |
10 |
|
8 |
GBT97.1-12-A0P |
Flat Washer |
10 |
|
9 |
GBT93-16-A0P |
Standard Spring Washer |
2 |
|
10 |
GBT6170-M16-10-A3L |
Hexagon Nut, Type-1 |
2 |
|
11 |
TS04457010001 |
Left Front Connection Weldment |
1 |
139
Lovol TB2SA604-002K Wheeled Tractor

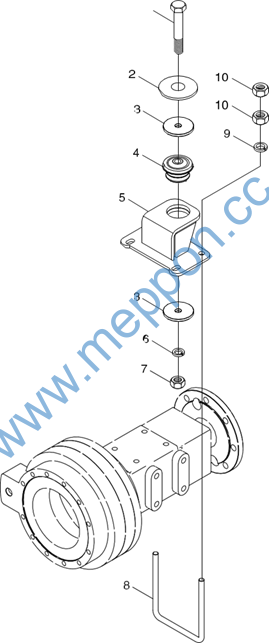

TS04458010000 Rear Connection Assembly
140
Lovol TB2SA604-002K Wheeled Tractor
TS04458010000 Rear Connection Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04458010000 |
Rear connection assembly |
1 |
||
1 |
GBT5783-M16X90-10.9-A2L |
Hexagon head bolt |
2 |
|
2 |
GBT96.1-16-A0P |
Large washer |
2 |
|
3 |
TB400.457B-02 |
Circlip |
4 |
|
4 |
TB400.457B-01 |
Shock absorbing block |
2 |
|
5 |
TS04458010001 |
Rear connection weldment |
2 |
|
6 |
GBT93-16-A0P |
Standard spring washer |
2 |
|
7 |
GBT6170-M16-10-A3L |
Hexagon nut, style 1 |
2 |
|
8 |
FT400.46.350 |
U-bolt |
4 |
|
9 |
GBT97.1-14-A0P |
Plain washer |
8 |
|
10 |
GBT6170-M14-8-A3L |
Hexagon nut, style 1 |
16 |
141
Lovol TB2SA604-002K Wheeled Tractor

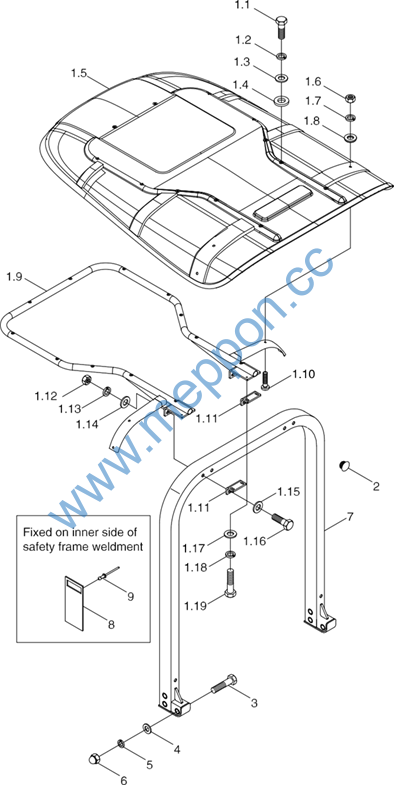

TS04461010000K Safety Frame Assembly (002)
142
Lovol TB2SA604-002K Wheeled Tractor
TS04461010000K Safety Frame Assembly (002)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04461010000K |
Safety frame assembly |
1 |
||
1 |
TB400.46C.3 |
Sunshade assembly |
1 |
|
1.1 |
GBT5783-M6X25-8.8-A2L |
Hexagon head bolt |
12 |
|
1.2 |
GBT93-6-A0P |
Standard spring washer |
12 |
|
1.3 |
GBT97.1-6-A0P |
Plain washer |
12 |
|
1.4 |
TE254.46.2.1-02 |
Rubber washer |
12 |
|
1.5 |
TB400.46C.3.1 |
Sunshade |
1 |
|
1.6 |
GBT6170-M10-8-A3L |
Hexagon nut, type 1 |
4 |
|
1.7 |
GBT93-10-A0P |
Standard spring washer |
4 |
|
1.8 |
FT400.46.021 |
Washer subassembly |
4 |
|
1.9 |
TB400.46C.3.3 |
Sunshade fixing frame weldment |
1 |
|
1.10 |
GBT818-M10X30-4.8-A3L |
Cross recessed pan head screw |
4 |
|
1.11 |
TB400.46C.3-01 |
Fixing frame |
2 |
|
1.12 |
GBT6170-M12-10-A3L |
Hexagon nut, type 1 |
4 |
|
1.13 |
GBT93-12-A0P |
Standard spring washer |
4 |
|
1.14 |
GBT96.1-12-A3L |
Large washer |
4 |
|
1.15 |
GBT97.1-12-A0P |
Plain washer |
4 |
|
1.16 |
GBT5782-M12X110-10.9-A2L |
Hexagon head bolt |
4 |
|
1.17 |
GBT96.1-8-A3L |
Large washer |
4 |
|
1.18 |
GBT93-8-A0P |
Standard spring washer |
4 |
|
1.19 |
GBT5783-M8X20-10.9-A2L |
Hexagon head bolt |
4 |
|
2 |
TB400.46C-01 |
Plug cover |
4 |
|
3 |
GBT5783-M16X90-8.8-A2L |
Hexagon head bolt |
6 |
|
4 |
GBT97.1-16-A0P |
Plain washer |
6 |
|
5 |
GBT93-16-A0P |
Standard spring washer |
6 |
|
6 |
GBT802-M16-6 |
Compound cap nut |
6 |
|
7 |
TS04461012010K |
Safety frame weldment |
1 |
|
8 |
TS04461012012K |
EC identification nameplate |
1 |
|
9 |
GBT12618-3X15 |
Mushroom head break mandrel blind rivet |
2 |
143
Lovol TB2SA604-002K Wheeled Tractor

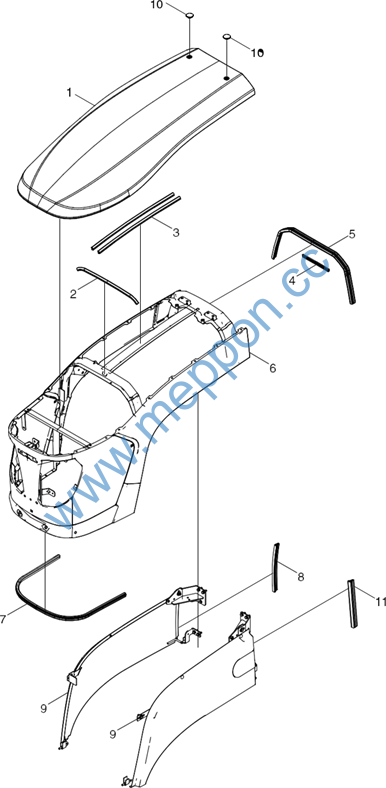

TS04471030000K Bonnet Assembly(002)-1
144
Lovol TB2SA604-002K Wheeled Tractor
TS04471030000K Bonnet Assembly(002)-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04471030000K |
Bonnet Assembly |
1 |
||
1 |
TS04471012001 |
Bonnet Up Cover Plate |
1 |
|
2 |
TS04471010007 |
Front Shock Washer |
1 |
|
3 |
TS04471010004 |
Middle Shock Washer |
2 |
|
4 |
TS04471010008 |
Back Shock Rubber Strip |
1 |
|
5 |
TS04471010001 |
Bonnet Rear Seal Strip |
1 |
|
6 |
TS04471011000 |
Bonnet Weldment Assembly |
1 |
|
7 |
TS04471010002 |
Front Lower Cushion Rubber Piece |
1 |
|
8 |
TS04471010009 |
Bonnet Right Rear Seal Strip |
1 |
|
9 |
TS04471030001K |
Lower Side Plate |
1 |
|
10 |
TS06471010005 |
Rubber Plug |
2 |
|
11 |
TS04471010006K |
Bonnet Left Rear Seal Strip |
1 |
145
Lovol TB2SA604-002K Wheeled Tractor

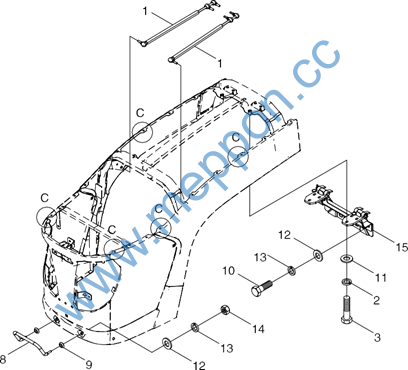

TS04471030000K Bonnet Assembly(002)-2
146
Lovol TB2SA604-002K Wheeled Tractor
TS04471030000K Bonnet Assembly(002)-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04471030000K |
Bonnet Assembly |
1 |
||
1 |
TS04471019000 |
Bonnet Pneumatic Spring Assembly |
2 |
|
2 |
GBT93-10-A3L |
Standard Spring Washer |
6 |
|
3 |
GBT5783-M10X35-8.8-A3L |
Hexagon Bolt |
6 |
|
4 |
GBT5783-M6X16-8.8-A2L |
Hexagon Bolt |
18 |
|
5 |
GBT97.1-6-A3L |
Flat Washer |
36 |
|
6 |
GBT93-6-A3L |
Standard Spring Washer |
18 |
|
7 |
GBT6170-M6-8-A2L |
Hexagon Nut, Type-1 |
18 |
|
8 |
TS04471010003 |
Handle |
1 |
|
9 |
TD800.471A-05 |
Washer |
2 |
|
10 |
GBT5783-M12X35-8.8-A3L |
Hexagon Bolt |
3 |
|
11 |
GBT96.1-12-A3L |
Big Washer |
3 |
|
12 |
GBT97.1-12-A3L |
Flat Washer |
2 |
|
13 |
GBT93-12-A3L |
Standard Spring Washer |
5 |
|
14 |
GBT6170-M12-8-A3L |
Hexagon Nut, Type-1 |
2 |
|
15 |

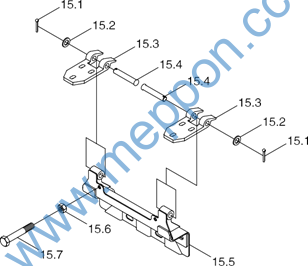

TS04471013000 |
Bonnet Hinge Assembly |
1 |
|
15.1 |
GBT91-4X32-A0P |
Split Pin |
2 |
|
15.2 |
GBT97.1-16-A0P |
Flat Washer |
2 |
|
15.3 |
FT800B.47B.161 |
Hinge Upper Seat |
2 |
|
15.4 |
GBT882-B16X90-A0P |
Pin Shaft |
2 |
|
15.5 |
TS04471013001 |
Bonnet Low Bracket Weldment |
1 |
|
15.6 |
GBT6170-M8-8-A2L |
Hexagon Nut, Type-1 |
2 |
|
15.7 |
GBT5783-M8X50-8.8-A2L |
Hexagon Bolt |
2 |
|
16 |
GBT96.1-10-A3L |
Big Washer |
6 |
147
Lovol TB2SA604-002K Wheeled Tractor

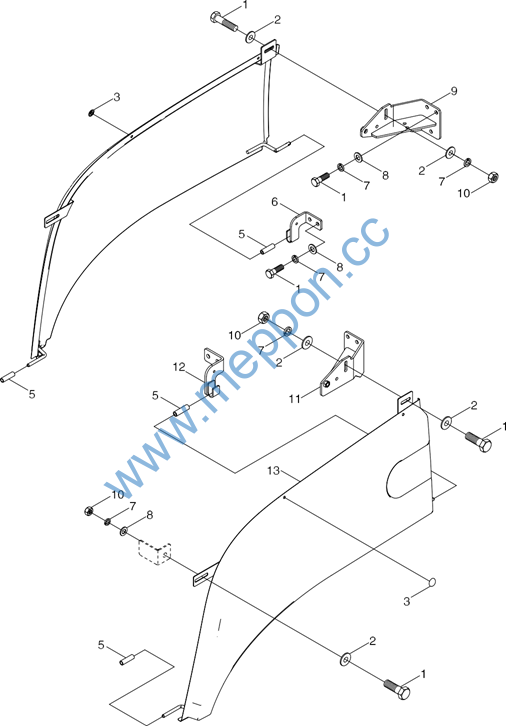

TS04471030000K Bonnet Assembly(002)-3
148
Lovol TB2SA604-002K Wheeled Tractor
TS04471030000K Bonnet Assembly(002)-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04471030000K |
Bonnet Assembly |
1 |
||
TS04471030001K |
Lower Side Plate |
1 |
||
1 |
GBT5783-M8X25-8.8-A2L |
Hexagon Bolt |
14 |
|
2 |
GBT96.1-8-A3L |
Big Washer |
6 |
|
3 |
TS06471014003 |
Auxiliary Hole Plug Cover |
4 |
|
4 |
TS04471014200 |
Right Lower Plate Weldment |
1 |
|
5 |
TS06471014002 |
Rubber Sleeve |
4 |
|
6 |
TS04471014004 |
Right Rear Lower Fixing Seat Weldment |
1 |
|
7 |
GBT97.1-8-A3L |
Flat Washer |
12 |
|
8 |
GBT93-8-A3L |
Standard Spring Washer |
14 |
|
9 |
TS04471014003 |
Right Rear Upper Fixing Seat Weldment |
1 |
|
10 |
GBT6170-M8-8-A2L |
Hexagon Nut, Type-1 |
4 |
|
11 |
TS04471014001 |
Left Rear Upper Fixing Seat Weldment |
1 |
|
12 |
TS04471014002 |
Left Rear Lower Fixing Seat Weldment |
1 |
|
13 |
TS04471030002K |
Left Lower Plate Weldment |
1 |
149
Lovol TB2SA604-002K Wheeled Tractor

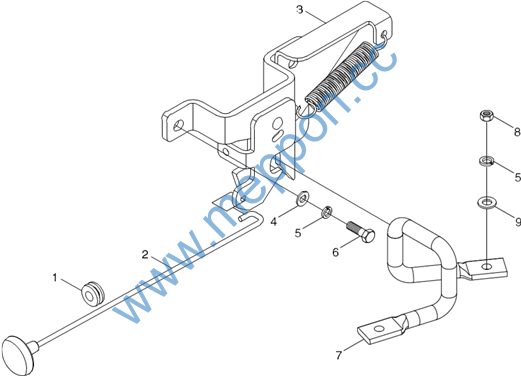

TS04473010000 Bonnet Locking Device Assembly(006)
150
