LOVOL TA704-2F461H5K Tractor Parts Catalogue 17
FT300.49.001 Tools Box Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT300.49.001 |
Tools Box Assembly |
1 |
||
1 |
FT65.49.115 |
Handle |
1 |
|
2 |
FT65.49.101 |
Handle Seat |
2 |
|
3 |
FT300.49.012 |
Tools Box Ueldment Assembly |
1 |
|
4 |
FT65.49.102 |
Plug Pin |
1 |
|
5 |
FT65.49.103 |
Fixing Hub Plate |
1 |
|
6 |
GB/T 5783–M12x25–A3L |
Bolt |
2 |
|
GB/T 5783–M12x35–A3L |
Bolt |
2 |
||
7 |
GB/T 97.1–12–A0P |
Uasker |
2 |
|
8 |
GB/T 93–12–A0P |
Uasker |
2 |
|
9 |
GB/T 6170–M12–A3L |
Nut |
2 |
|
10 |
GB/T 867–4x8 |
Rivet |
4 |
H49–1–1
Foton TA704–2F461H2C Wheeled Tractor

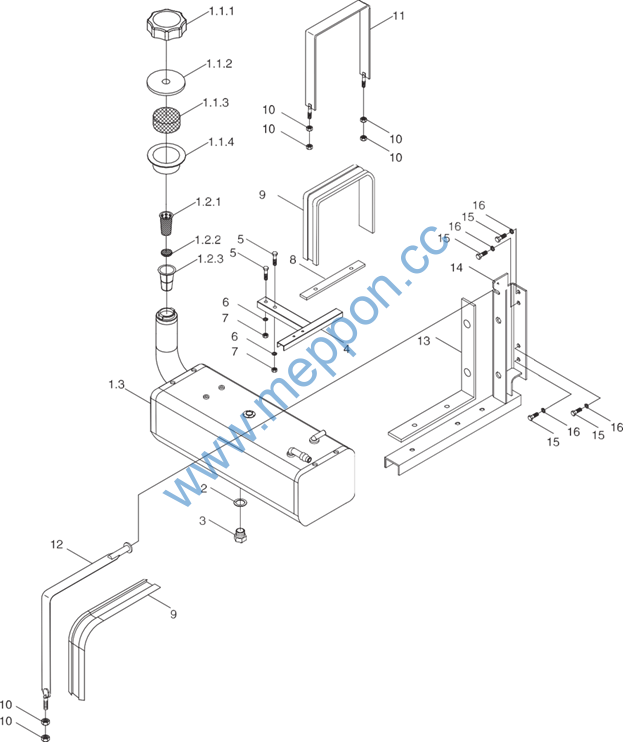

TA820.501 Main Oil Tank Installation Assembly
H50–1–1
Foton TA704–2F461H2C Wheeled Tractor
TA820.501 Main Oil Tank Installation Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA820.501 |
Main Oil Tank Installation Assembly |
1 |
||
1 |
TA820.501.1 |
Main Oil Tank Assembly |
1 |
|
1.1 |
TA650.502.3 |
Oil Tank Cover Assembly |
1 |
|
1.1.1 |
TA650.502.3–01 |
Filling Cap Cover Housing |
1 |
|
1.1.2 |
TA650.502.3–02 |
Filling Cap Cover Spacing Ring |
1 |
|
1.1.3 |
TA650.502.3–04 |
Sponge |
1 |
|
1.1.4 |
TA650.502.3–03 |
Filling Cap Rubber Mat |
1 |
|
1.2 |
FT300.50.015 |
Filter Screen Assembly |
1 |
|
1.2.1 |
FT300.50.152 |
Filter Screen |
1 |
|
1.2.2 |
FT300.50.153 |
Filter Screen (1) |
1 |
|
1.2.3 |
FT300.50.151 |
Filter Screen Skeleton |
1 |
|
1.3 |
TA700.501.1 |
Main Oil Tank Ueldment |
1 |
|
2 |
JB/T 982–16 |
Uasker Combination |
1 |
|
3 |
FT65.50.226 |
Disckarge Oil Plug |
1 |
|
4 |
TA820.501.2 |
Main Oil Tank Front Bracket Ueldment |
1 |
|
5 |
GB/T 5783–M14x65–A3L |
Bolt |
2 |
|
6 |
GB/T 93–14–A0P |
Uasker |
2 |
|
7 |
GB/T 6170–M14–A3L |
Nut |
2 |
|
8 |
TA820.501–01 |
Main Oil Tank Skort Rubber Mat |
1 |
|
9 |
TA820.501–02 |
Tie Rubber Mat |
2 |
|
10 |
GB/T 6170–M10–A3L |
Nut |
6 |
|
11 |
TA820.501.3 |
Main Oil Tank Front Tie Ueldment |
1 |
|
12 |
TA820.501.5 |
Main Oil Tank Rear Tie Ueldment |
1 |
|
13 |
TA820.501–03 |
Main Oil Tank Long Rubber Mat |
1 |
|
14 |
TA820.501.4 |
Main Oil Tank Rear Bracket Ueldment |
1 |
|
15 |
GB/T 5783–M12x25–A3L |
Bolt |
4 |
|
16 |
GB/T 93–12–A0P |
Uasker |
4 |
H50–1–1
Foton TA704–2F461H2C Wheeled Tractor

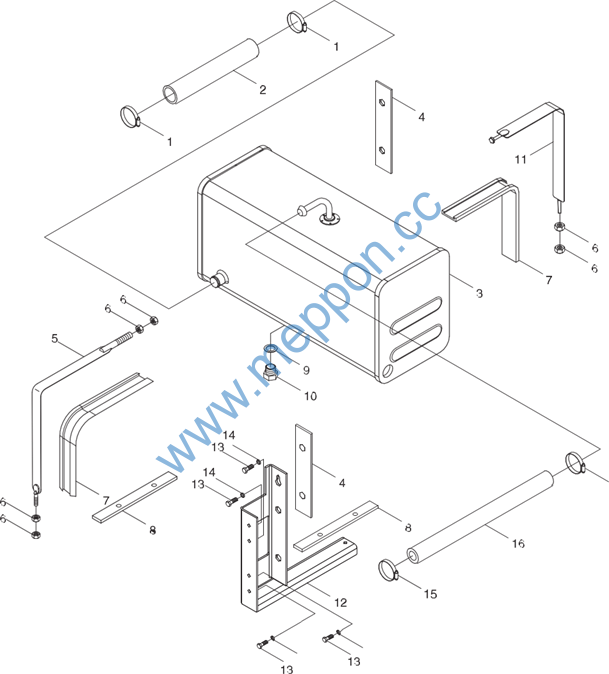

TA700.502B Assistant Oil Tank Assembly
H50–1–2
Foton TA704–2F461H2C Wheeled Tractor
TA700.502B Assistant Oil Tank Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.502B |
Assistant Oil Tank Assembly |
1 |
||
1 |
Q67638 |
Type–B Uorm Drive Hose Clamp |
2 |
|
2 |
TA700.502–02 |
Main/Assistant Oil Tank Connecting Pipe |
1 |
|
3 |
TA700.502B.1 |
Assistant Oil Tank Ueldment |
1 |
|
4 |
TA700.502B–01 |
Assistant Oil Tank Rubber Mat (1) |
2 |
|
5 |
TA700.502B.3 |
Assistant Oil Tank Rear Tie Ueldment |
1 |
|
6 |
GB/T 6170–M10–A3L |
Nut |
6 |
|
7 |
TA700.502B–02 |
Assistant Oil Tank Tie Rubber Piece |
2 |
|
8 |
TA700.501–03 |
Main Oil Tank Rubber Mat (2) |
2 |
|
9 |
JB/T 982–16 |
Gasket Combination |
1 |
|
10 |
FT65.50.226 |
Disckarge Oil Plug |
1 |
|
11 |
TA700.502B.4 |
Assistant Oil Tank Front Tie Ueldment |
1 |
|
12 |
TA700.502B.2 |
Assistant Oil Tank Bracket Ueldment |
1 |
|
13 |
GB/T 5783–M12x25–A3L |
Bolt |
4 |
|
14 |
GB/T 93–12–A0P |
Uasker |
4 |
|
15 |
TA700.502B.3 |
Steel Band Spring Hoop |
2 |
|
16 |
TA820.502–01 |
Main/Assistant Oil Tank Connecting Pipe |
1 |
H50–1–2
Foton TA704–2F461H2C Wheeled Tractor

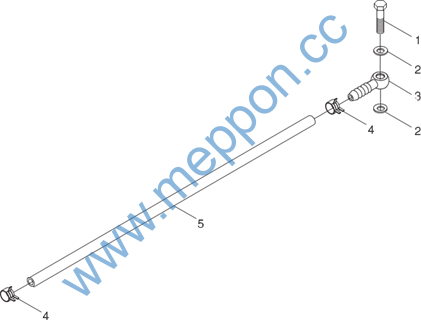

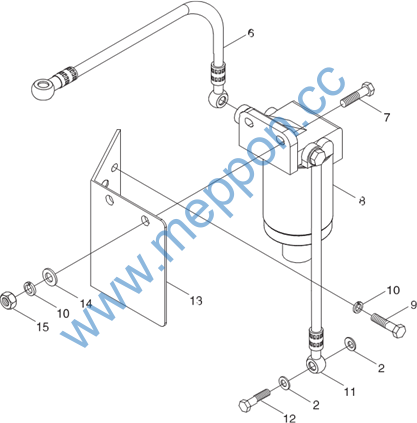

TA820.503A Oil Inlet/Outlet Pipe Assembly
H50–1–3
Foton TA704–2F461H2C Wheeled Tractor
TA820.503A Oil Inlet/Outlet Pipe Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA820.503A |
Oil Inlet/Outlet Pipe Assembly |
1 |
||
1 |
FT65.50.106 |
Hollow Bolt |
1 |
|
2 |
JB/T 982–14 |
Gasket Combination |
4 |
|
3 |
FT800A.50.162 |
Oil Pipe Joint |
1 |
|
4 |
Q673B155 |
Elastic Clamp |
2 |
|
5 |
TF1004.502–02 |
Breatker Pipe |
1 |
|
6 |
TA820.503.1 |
Oil Transmission Pipe Assembly |
1 |
|
7 |
GB/T 5783–M8x30–A2L |
Bolt |
2 |
|
8 |
FT800A.50.061a |
Rotary Fuel Oil Filter Assembly |
1 |
|
9 |
GB/T 5783–M8x20–A2L |
Bolt |
4 |
|
10 |
GB/T 93–8–A0P |
Uasker |
6 |
|
11 |
TA820.503.2 |
Outlet Oil Pipe Assembly |
1 |
|
12 |
FT354.40E.172 |
Hollow Bolt |
1 |
|
13 |
TA820.503–01 |
Assembly Bracket |
1 |
|
14 |
GB/T 97.1–8–A0P |
Uasker |
2 |
|
15 |
GB/T 6170–M8–A2L |
Nut |
2 |
H50–1–3
Foton TA704–2F461H2C Wheeled Tractor

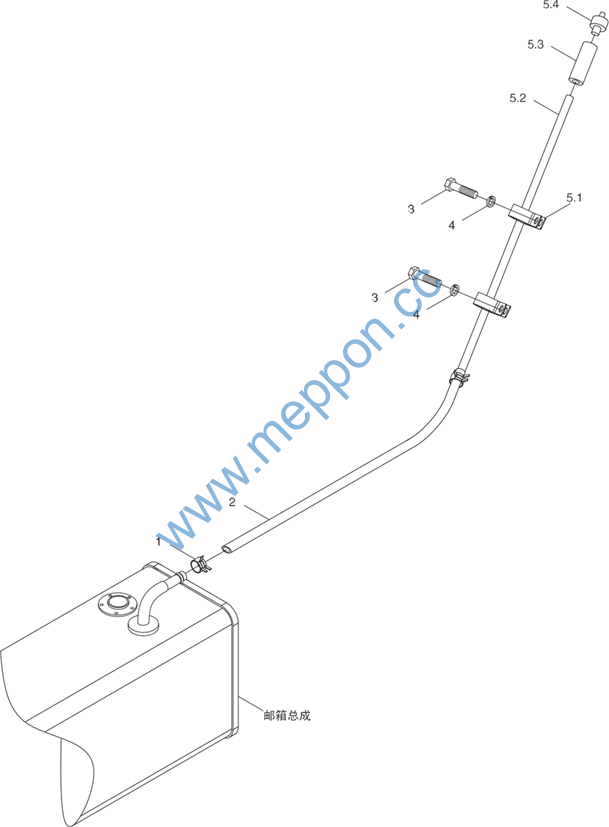

TD800.505 Breath Assembly
H50–1–4
Foton TA704–2F461H2C Wheeled Tractor
TD800.505 Breath Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TD800.505 |
Breatk Assembly |
1 |
||
1 |
Q673B23 |
Steel Band Spring Hoop |
2 |
|
2 |
TD800.505–01 |
Breatk Hose |
1 |
Long 760 |
3 |
GB/T 5781–M8x20–A2L |
Bolt |
2 |
|
4 |
GB/T 93–8–A0P |
Uasker |
2 |
|
5 |
TD800.505.1 |
Breatk Assembly |
1 |
|
5.1 |
TD800.505.1–02 |
Breatk Assembly Plate |
2 |
|
5.2 |
TD800.505.1–03 |
Breatk Pipe |
1 |
|
5.3 |
TD800.505.1–01 |
Connecting Steel Pipe |
1 |
|
5.4 |
TG1204.505.2 |
Breatk |
1 |
H50–1–4
Foton TA704–2F461H2C Wheeled Tractor

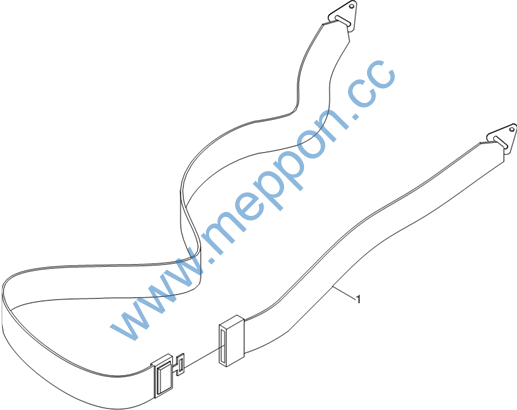

TA600.62 Safety Belt Assembly
H62–1–1
Foton TA704–2F461H2C Wheeled Tractor
TA600.62 Safety Belt Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 |
TA600.62 TA600.62 |
Safety Belt Assembly Safety Belt |
1 2 |
H62–1–1
Foton TA704–2F461H2C Wheeled Tractor

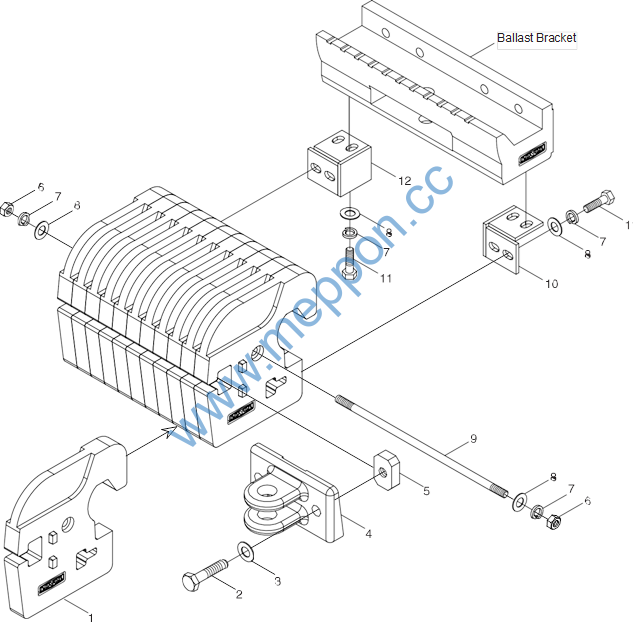

FT700.74B.001 Front Ballast Assembly
