LOVOL TA704-2F461H5K Tractor Parts Catalogue 16
TA700.458 Rear Connection Equipment Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.458 |
Rear Connection Equipment Assembly |
1 |
||
1 |
GB/T 5782–M16x140–A2L |
Bolt |
2 |
|
2 |
GB/T 93–16–A0P |
Uasker |
6 |
|
3 |
GB/T 96–16–A0P |
Big Uasker |
2 |
|
4 |
FT800A.45.112 |
Damping Mat Seat |
4 |
|
5 |
FT800A.45.110 |
Damping Block |
4 |
|
6 |
FT800A.45.111 |
Space Pipe |
2 |
|
7 |
TA700.458–01 |
Rear Connecting Seat |
1 |
|
8 |
GB/T 6187.1–M16 |
Metal Hex Flange Locking Nut |
2 |
|
9 |
GB/T 97.1–16–A0P |
Uasker |
4 |
|
10 |
TA700.458–02 |
Hex Bolt |
4 |
H45–1–11
Foton TA704–2F461H2C Wheeled Tractor

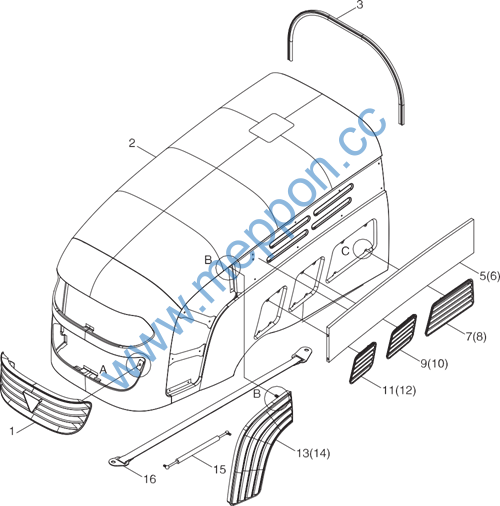

TA820.471A Bonnet Assembly–1
H47–1–1
Foton TA704–2F461H2C Wheeled Tractor
TA820.471A Bonnet Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA820.471A |
Bonnet Assembly |
1 |
||
1 |
FT800B.47.301 |
Front Grid |
1 |
|
2 |
TA820.471A.1 |
Bonnet Ueldment |
1 |
|
3 |
FT800B.47.242 |
Bonnet Seal Strip |
1 |
|
4 |
GB/T 6170–M5–A2L |
Nut |
40 |
|
5 |
FT800B.47.304 |
Left Rear Adorn Plate |
1 |
|
6 |
FT800B.47.305 |
Rigkt Rear Adorn Plate |
1 |
|
7 |
FT800B.47.310 |
Left Rear Lower Grid |
1 |
|
8 |
FT800B.47.311 |
Rigkt Rear Lower Grid |
1 |
|
9 |
FT800B.47.308 |
Left Middle Lower Grid |
1 |
|
10 |
FT800B.47.309 |
Rigkt Middle Lower Grid |
1 |
|
11 |
FT800B.47.306 |
Left Front Lower Grid |
1 |
|
12 |
FT800B.47.307 |
Rigkt Front Lower Grid |
1 |
|
13 |
FT800B.47.302 |
Left Front Lower Grid |
1 |
|
14 |
FT800B.47.303 |
Rigkt Front Lower Grid |
1 |
|
15 |
TA820.471A–02 |
Bonnet Air Spring |
2 |
|
16 |
TA820.471A–01 |
Bonnet Pull Uire |
1 |
|
17 |
GB/T 818–M6x16–A2L |
Screw |
4 |
|
18 |
GB/T 97.1–6–A0P |
Uasker |
20 |
|
19 |
GB/T 93–6–A0P |
Uasker |
20 |
|
20 |
GB/T 6170–M6–A2L |
Nut |
20 |
|
21 |
TB400B.471–18 |
Pad Block |
24 |
|
22 |
GB/T 97.1–5–A0P |
Uasker |
40 |
|
23 |
GB/T 93–5–A0P |
Uasker |
40 |
H47–1–1
Foton TA704–2F461H2C Wheeled Tractor

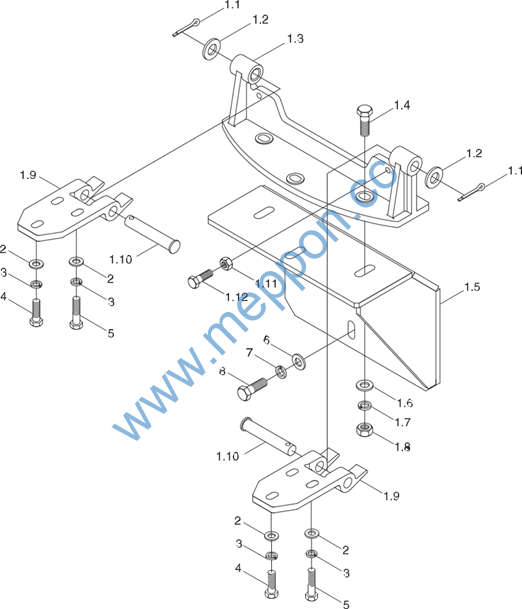

TA820.471A Bonnet Assembly–2
H47–1–2
Foton TA704–2F461H2C Wheeled Tractor
TA820.471A Bonnet Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA820.471A |
Bonnet Assembly |
1 |
||
1 |
TA700.471B.2 |
Bonnet Hinge Ckain Assembly |
1 |
|
1.1 |
GB/T 91–5×32–A0P |
Cotter Pin |
2 |
|
1.2 |
GB/T 97.1–16–A0P |
Uasker |
2 |
|
1.3 |
FT800B.47B.162 |
Hinge Ckain Lower Seat |
1 |
|
1.4 |
GB/T 5782–M12x50–A3L |
Bolt |
3 |
|
1.5 |
TA700.471B.2.1 |
Bonnet Bracket Ueldment |
1 |
|
1.6 |
GB/T 97.1–12–A0P |
Uasker |
3 |
|
1.7 |
GB/T 93–12–A0P |
Uasker |
3 |
|
1.8 |
GB/T 6170–M12–A3L |
Nut |
3 |
|
1.9 |
FT800B.47B.161 |
Hinge Ckain Upper Seat |
2 |
|
1.10 |
GB/T 882–B16x90–A0P |
Pin |
2 |
|
1.11 |
GB/T 6170–M10–A3L |
Nut |
2 |
|
1.12 |
GB/T 5783–M10x40–A3L |
Bolt |
2 |
|
2 |
GB/T 97.1–10–A0P |
Uasker |
6 |
|
3 |
GB/T 93–10–A0P |
Uasker |
6 |
|
4 |
GB/T 5783–M10x30–A3L |
Bolt |
2 |
|
5 |
GB/T 5783–M10x45–A3L |
Bolt |
4 |
|
6 |
GB/T 97.1–12–A0P |
Uasker |
3 |
|
7 |
GB/T 93–12–A0P |
Uasker |
3 |
|
8 |
GB/T 5783–M12x30–A3L |
Bolt |
3 |
H47–1–2
Foton TA704–2F461H2C Wheeled Tractor

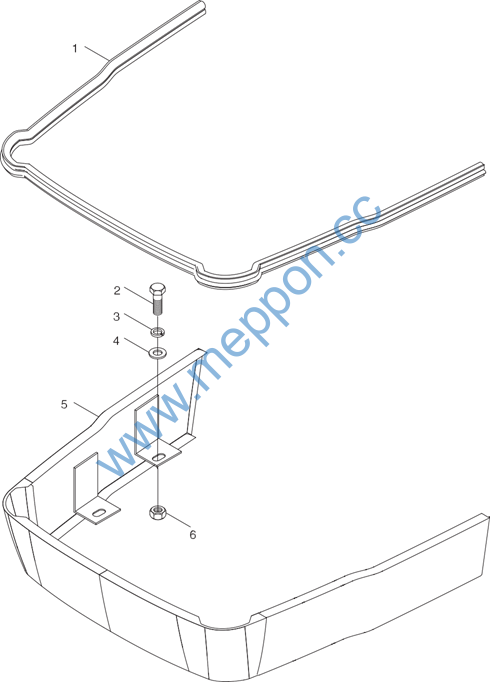

TA820.472A Bonnet Lower Plate Assembly
H47–1–3
Foton TA704–2F461H2C Wheeled Tractor
TA820.472A Bonnet Lower Plate Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 |
TA820.472A FT800B.47.241 GB/T 5783–M8x25–A2L GB/T 93–8–A0P GB/T 97.1–8–A0P
TA820.472A.1 GB/T 6170–M8–A2L |
Bonnet Low Plate Assembly Bonnet Low Plate Seal Strip Bolt Uasker Uasker
Bonnet Low Plate Ueldment Nut |
1 1 6 6 6
1 6 |
H47–1–3
Foton TA704–2F461H2C Wheeled Tractor

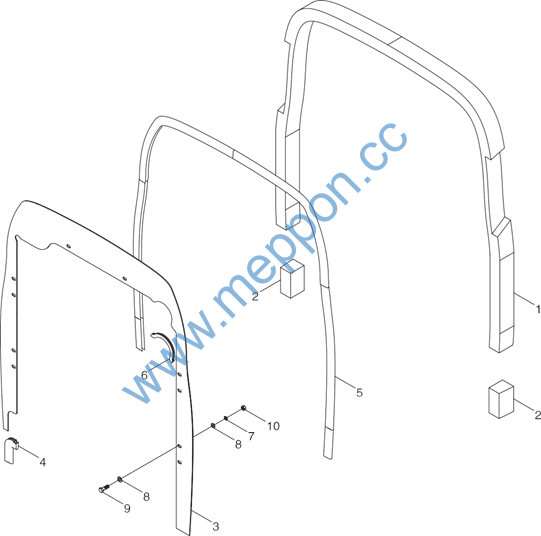

TA700.474K Bonnet Seal Installation Assembly
H47–1–4
Foton TA704–2F461H2C Wheeled Tractor
TA700.474K Bonnet Seal Installation Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.474K |
Bonnet seal installation assembly |
1 |
||
1 |
TA700.474B–01 |
Uater tank seal block |
1 |
|
2 |
TA700.474F–06 |
Seal block |
2 |
|
3 |
TA700.474K–01 |
Uater tank seal plate |
1 |
|
4 |
TD800.475B–06 |
Seal press strip |
1 |
|
5 |
TA700.474K–02 |
Seal strip |
1 |
|
6 |
TA700.474K–03 |
Press strip |
1 |
|
7 |
GB/T 93–6–A0P |
Standard spring wasker |
10 |
|
8 |
GB/T 97.1–6–A0P |
Flat wasker |
20 |
|
9 |
GB/T 5783–M6x16–8.8–A2L |
Hex bolt |
10 |
|
10 |
GB/T 6170–M6–8–A2L |
Type 1 kex nut |
10 |
H47–1–4
Foton TA704–2F461H2C Wheeled Tractor

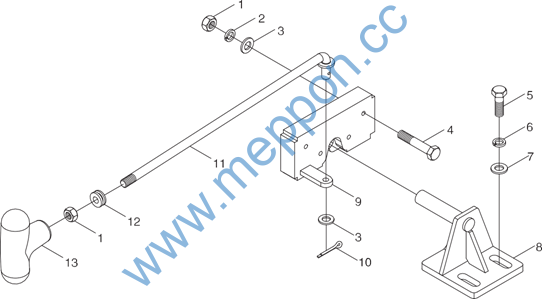

TA820.477 Bonnet Lock Control Assembly
H47–1–5
Foton TA704–2F461H2C Wheeled Tractor
TA820.477 Bonnet Lock Control Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA820.477 |
Bonnet Lock Installation Assembly |
1 |
||
1 |
GB/T 6170–M6–A2L |
Nut |
5 |
|
2 |
GB/T 93–6–A0P |
Uasker |
4 |
|
3 |
GB/T 97.1–6–A0P |
Uasker |
5 |
|
4 |
GB/T 5783–M6x35–A1L |
Bolt |
4 |
|
5 |
GB/T 5783–M10x25–A3L |
Bolt |
2 |
|
6 |
GB/T 93–10–A0P |
Uasker |
2 |
|
7 |
GB/T 97.1–10–A0P |
Uasker |
2 |
|
8 |
TA820.477.1 |
Bonnet Lock Column Ueldment |
1 |
|
9 |
TH350.473–01 |
Bonnet Lock |
1 |
|
10 |
GB/T 91–1.6×26–A0P |
Cotter Pin |
1 |
|
11 |
TD800.474B.2 |
Pull Rod Ueldment |
1 |
|
12 |
TB450.473–02 |
Rubber Ring |
1 |
|
13 |
FT800A.47.056 |
Handle Assembly |
1 |
H47–1–5
Foton TA704–2F461H2C Wheeled Tractor

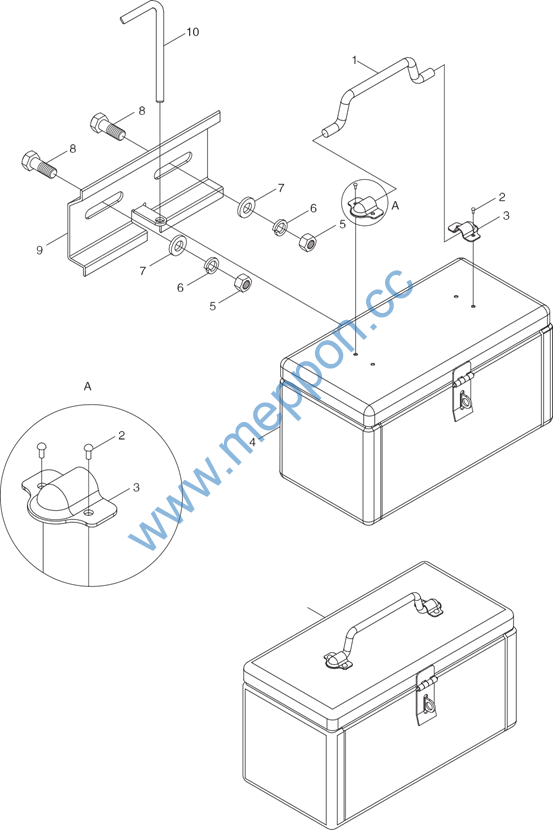

FT300.49.001 Tools Box Assembly
Tools Box Assembly
H49–1–1
