LOVOL TA704-1F161H1K Tractor Parts Catalogue 25
FT654.56.001a-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT654.56.011c |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
PIN |
2 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
PIN |
2 |
2011-11_ |
1.2 |
FT654.56.035c |
CONNECTING PLATE WELDMENT |
1 |
2011-11_ |
1.3 |
GBT97.1-8-A0P |
WASHER |
2 |
2011-11_ |
1.4 |
FT65.56.147b |
LOCKING CLAMP |
1 |
2011-11_ |
1.4 |
FT65.56.147b |
LOCKING CLAMP |
1 |
2011-11_ |
2 |
FT65.56.014c |
UPPER PULL ROD ASSEMBLY |
1 |
2011-11_ |
2.1 |
TA700.56B.1.2 |
UPPER PULL ROD LOCK PIN ASSEMBLY |
2 |
2009-12_ |
2.1 |
FT65.56.015 |
UPPER PULL ROD LOCK PIN ASSEMBLY |
2 |
2004-01_ |
2.11 |
FT65.56.030 |
CHAIN AND RING WELDMENT |
2 |
2011-11_ |
2.11 |
FT65.56.132 |
UPPER PULL ROD CONNECTING PIN |
2 |
2011-11_ |
2.11 |
FT65.56.134 |
LOCKING PIN RING |
2 |
2011-11_ |
2.13 |
FT65.56.135 |
PIN |
2 |
2011-11_ |
2.14 |
FT65.56.133 |
CONNECTING RING |
2 |
2011-11_ |
2.15 |
FT65.56.136 |
SMALL CHAIN RING |
18 |
2008-12_ |
2.2 |
FT65.56.026b |
UPPER PULL ROD FRONT ADJUSTING ROD ASSEMBLY |
1 |
2011-11_ |
2.3 |
FT65.56.027 |
UPPER PULL ROD SCREW SLEEVE ASSEMBLY |
1 |
2011-11_ |
2.4 |
FT65.56.028 |
UPPER PULL ROD LOCKING NUT ASSEMBLY |
1 |
2011-11_ |
2.5 |
FT65.56.029b |
UPPER PULL ROD REAR ADJUSTING ROD ASSEMBLY |
1 |
2011-11_ |
3 |
GBT5783-M8X20-A2L |
BOLT |
2 |
2011-11_ |
4 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |

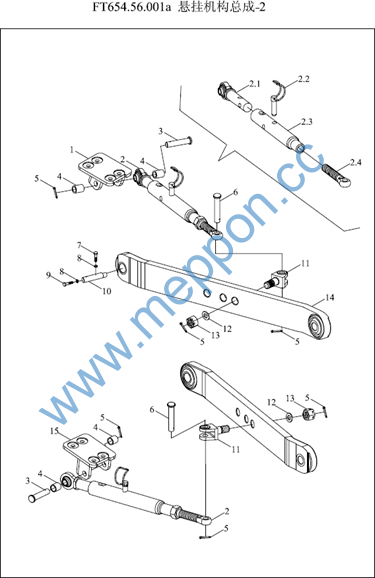

FT654.56.001a-2 56.2-悬挂机构总成-2 SUSPENSION MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.56.018a |
LIMITING ROD RIGHT BRACKET WELDMENT |
1 |
2011-11_ |
10 |
FT65.56.106 |
LOWER PULL ROD CONNECTING PIN |
2 |
2011-11_ |
11 |
FT65.56.101b |
LIMITING ROD CONNECTING PIN |
2 |
2004-01_ |
11 |
FT65.56.101c |
LIMITING ROD CONNECTING PIN |
2 |
2011-12_ |
12 |
GBT96-20-A0P |
WASHER |
2 |
2011-11_ |
13 |
GBT6171-M24X2-8-A3L |
NUT |
2 |
2011-12_ |
13 |
GBT6178-M20-A3L |
NUT (PAGE81) |
2 |
2004-01_ |
14 |
FT65.56.013c |
LOWER PULL ROD WELDMENT ASSEMBLY |
2 |
2011-11_ |
15 |
FT65.56.016a |
LIMITING ROD LEFT BRACKET WELDMENT |
1 |
2011-11_ |
2 |
FT65.56.011a |
LIMIT ROD ASSEMBLY |
2 |
2011-11_ |
2.1 |
FT65.56.021a |
EXTENSIBLE ROD BALL ASSEMBLY |
1 |
2011-11_ |
2.2 |
FT65.56.023 |
LIMITING ROD LOCK PIN ASSEMBLY |
1 |
2011-11_ |
2.3 |
FT65.56.022a |
EXTENSIBLE GUIDE PIPE WELDMENT |
1 |
2011-11_ |
2.4 |
FT65.56.108 |
LIMITING ROD ADJUSTING SCREW |
1 |
2011-11_ |
3 |
FT65.56.104a |
LIMITING ROD FRONT CONNECTING PIN |
2 |
2011-11_ |
4 |
FT65.56.105a |
COVER |
4 |
2011-11_ |
5 |
GBT91-5X32-A0P |
PIN |
8 |
2004-01_ |
5 |
GBT93-24-A0P |
WASHER |
8 |
2011-12_ |
6 |
GBT882-B18X65 |
PIN |
2 |
2011-11_ |
7 |
GBT5783-M12X25-A2L |
BOLT |
2 |
2011-11_ |
8 |
GBT93-12-A0P |
SPRING WASHER |
4 |
2011-11_ |
9 |
FT65.56.107 |
LOCATING SCREW |
2 |
2011-11_ |

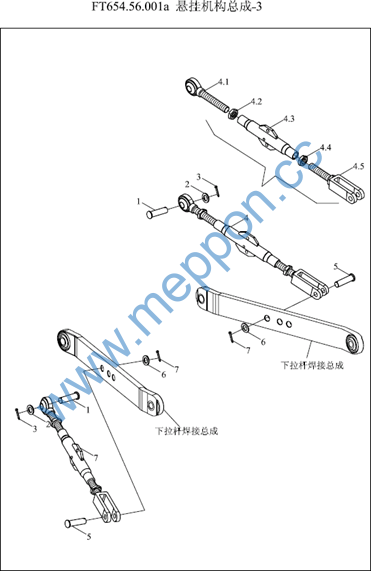

FT654.56.001a-3 56.3-悬挂机构总成-3 SUSPENSION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.56.102 |
LIFTING ROD UPPER CONNECTING PIN |
2 |
2011-11_ |
2 |
FT65.56.103 |
WASHER |
2 |
2011-11_ |
3 |
GBT91-5X32-A0P |
PIN |
8 |
2011-11_ |
4 |
FT65.56.012b |
LIFTING ROD ASSEMBLY |
2 |
2011-11_ |
4.1 |
FT65.56.025a |
LIFTING ROD UPPER ADJUSTING ROD COMBINATION |
2 |
2011-11_ |
4.2 |
FT65.56.117 |
LOCKING NUT (RIGHT) |
2 |
2011-11_ |
4.3 |
FT65.56.024 |
LIFTING ROD SCREW SLEEVE WELDMENT |
2 |
2011-11_ |
4.4 |
FT65.56.150 |
LOCKING NUT (LEFT) |
2 |
2011-11_ |
4.5 |
FT65.56.116a |
LIFTING ROD LOWER CONNECTING FORK |
2 |
2011-11_ |
5 |
FT65.56.151 |
LIFTING ROD LOWER CONNECTING PIN |
2 |
2011-11_ |
6 |
FT65.56.152 |
WASHER |
2 |
2011-11_ |
7 |
GBT91-6.3X45-A0P |
PIN |
2 |
2011-11_ |

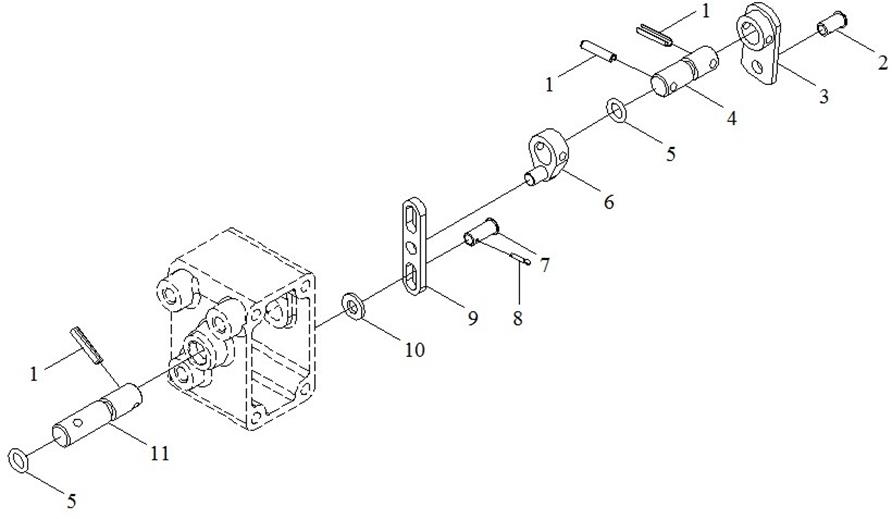

FT65.57.001-1 57.1-分配器总成-1 DISTRIBUTOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT68-M4X10-4.8-A2L |
SCREW |
1 |
2014-12_ |
10 |
GBT97.1-6-AOP |
WASHER |
1 |
2014-12_ |
11 |
GBT62-M6-A3L |
NUT |
1 |
2014-12_ |
12 |
GBT91-1.6X12-A0P |
PIN |
3 |
2014-12_ |
13 |
GBT879.1-5X24 |
PIN |
1 |
2014-12_ |
14 |
FT65.57.014 |
ADJUSTING HANDLE HEAD ASSEMBLY |
2 |
2014-12_ |
15 |
GBT12618-4X10 |
RIVET |
4 |
2014-12_ |
16 |
FT65.57.106 |
COMPREHENSIVE CONTROL NAMEPLATE |
1 |
2014-12_ |
17 |
FT65.57.105 |
LOCATING BENDING PLATE |
2 |
2014-12_ |
18 |
FT65.57.104 |
LOCATING NUT |
2 |
2014-12_ |
2 |
TB504.552-04 |
HANDLE HEAD ASSEMBLY |
1 |
2014-12_ |
3 |
FT65.57.103 |
HANDLE PRESSING SCREW |
1 |
2014-12_ |
4 |
FT65.57.101 |
CONTROL PLATE |
1 |
2014-12_ |
5 |
GBT93-10-AOP |
WASHER |
2 |
2014-12_ |
6 |
GBT5783-M10X40-A3L |
BOLT |
2 |
2014-12_ |
7 |
FT65.57.012 |
HANDLE WELDMENT |
1 |
2014-12_ |
8 |
GBT97.1-8-AOP |
WASHER |
1 |
2014-12_ |
9 |
FT65.57.102 |
HANDLE PRESSING SPRING |
1 |
2014-12_ |

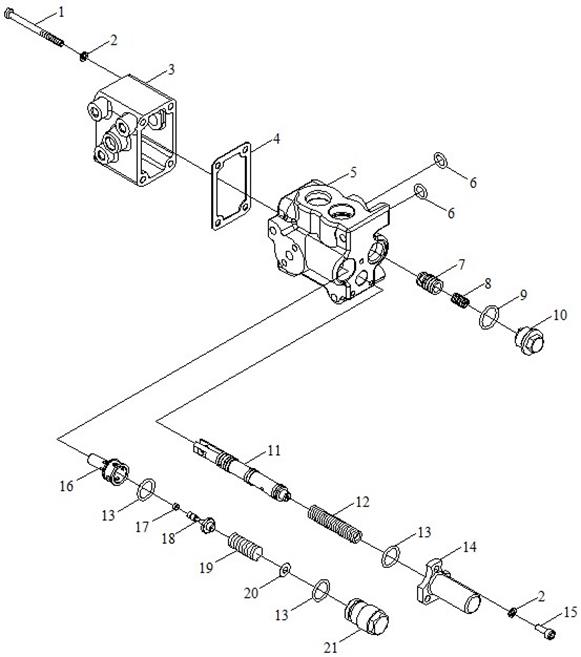

FT65.57.001-2 57.2-分配器总成-2 DISTRIBUTOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M6X75 |
BOLT |
4 |
2014-12_ |
10 |
T30.57.102-1 |
OIL RETURN VALVE PLUG |
1 |
2014-12_ |
11 |
T30.57.122A |
MAIN CONTROL VALVE |
1 |
2014-12_ |
12 |
T30.57.112 |
MAIN VALVE SPRING |
1 |
2014-12_ |
13 |
GBT3452.1-19X2.65 |
O-SEAL RING |
3 |
2014-12_ |
14 |
T30.57.113 |
MAIN VALVE FRONT COVER |
1 |
2014-12_ |
15 |
GBT70-M6X16 |
SCREW |
3 |
2014-12_ |
16 |
T30.57.127 |
SAFETY VALVE SEAT |
1 |
2014-12_ |
17 |
T30.57.128 |
SAFETY VALVE PLUG |
1 |
2014-12_ |
18 |
T30.57.107 |
SAFETY VALVE BODY |
1 |
2014-12_ |
18 |
T30.57.107 |
SAFETY VALVE BODY |
1 |
2014-12_ |
19 |
T30.57.106 |
SAFETY VALVE SPRING |
1 |
2014-12_ |
2 |
GBT93-6 |
WASHER |
7 |
2014-12_ |
20 |
T30.57.156-158 |
ADJUSTING WASHER |
1 |
2014-12_ |
21 |
T30.57.105 |
SPRING SEAT OF SAFETY VALVE |
1 |
2014-12_ |
3 |
FT800A.57.122 |
SIDE COVER |
1 |
2014-12_ |
4 |
T30.57.118 |
GASKET 0.5 |
1 |
2014-12_ |
5 |
T30.57.115-2A |
DISTRIBUTOR HOUSING |
1 |
2014-12_ |
6 |
GBT3452.1-11.8X2.65 |
O RING |
2 |
2014-12_ |
6 |
GBT3452.1-11.8X2.65 |
O-SEAL RING |
2 |
2014-12_ |
7 |
T30.57.104-2 |
OIL RETURN VALVE BODY |
1 |
2014-12_ |
8 |
T30.57.103-1 |
SPRING |
1 |
2014-12_ |
9 |
GBT3452.1-21.2X2.65 |
O-SEAL RING |
1 |
2014-12_ |

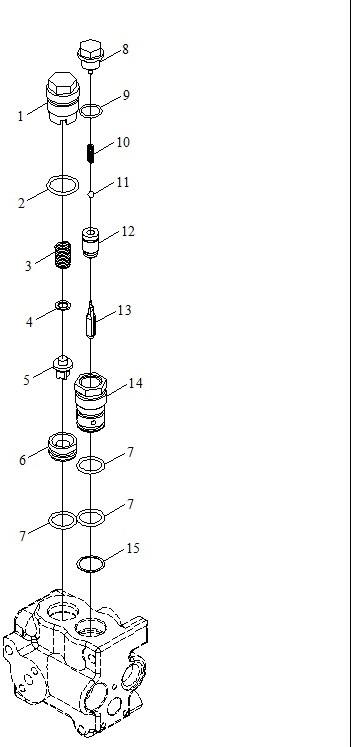

FT65.57.001-3 57.3-分配器总成-3 57DISTRIBUTOR ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T30.57.145B |
ONE-WAY VALVE PLUG |
1 |
2014-12_ |
10 |
T30.57.140-1 |
DOWNWARD VALVE SPRING |
1 |
2014-12_ |
11 |
GBT308-φ5.0000-G40b |
BALL |
1 |
2014-12_ |
12 |
T30.57.139 |
DOWNWARD VALVE BODY |
1 |
2014-12_ |
13 |
T30.57.114 |
PUSH PIN |
1 |
2014-12_ |
14 |
T30.57.138 |
DOWNWARD VALVE SLEEVE |
1 |
2014-12_ |
15 |
T30.57.159-161 |
ADJUSTING WASHER |
999 |
2014-12_ |
2 |
GBT3452.122.4X2.65 |
O RING |
1 |
2014-12_ |
3 |
T30.57.144B |
ONE-WAY VALVE SPRING |
1 |
2014-12_ |
4 |
T30.57.164 |
ONE-WAY VALVE BODY GASKET |
1 |
2014-12_ |
5 |
T30.57.142B |
ONE-WAY VALVE BODY |
1 |
2014-12_ |
6 |
T30.57.143B |
ONE-WAY VALVE SEAT |
1 |
2014-12_ |
7 |
GBT3452.1-19X2.65 |
O-SEAL RING |
3 |
2014-12_ |
8 |
T30.57.137 |
DOWNWARD VALVE PLUG |
1 |
2014-12_ |
9 |
GBT3452.1-16X1.8 |
O-SEAL RING |
1 |
2014-12_ |
