LOVOL TA704-1F161H1K Tractor Parts Catalogue 24
FT65.55.001-2 55.2-提升器总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4.4 |
FT300.55B.165 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
4.5 |
FT300.55B.166 |
ADJUSTING NUT |
1 |
2011-11_ |
4.6 |
GBT91-3.2X16-A0P |
PIN |
1 |
2011-11_ |
5 |
GBT70.1-M8X25-A2L |
SCREW |
2 |
2011-11_ |
6 |
GBT93-8-AOP |
SPRING WASHER |
2 |
2011-11_ |
7 |
FT65.55.022 |
LIFTER OIL FILLING PIPE WELDMENT |
1 |
2011-11_ |
8 |
GBT3452.1-31.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
8 |
GBT3452.1-31.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
9 |
GBT6173-M27X2-A3L |
NUT |
1 |
2011-11_ |

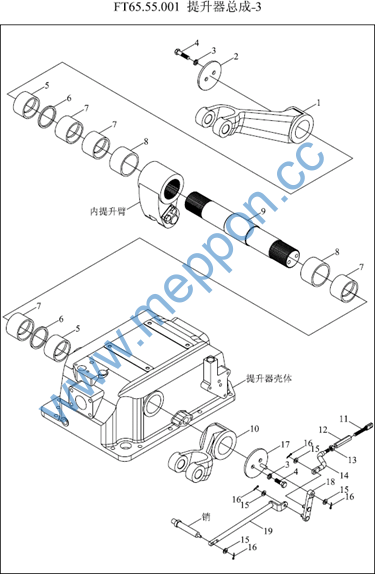

FT65.55.001-3 55.3-提升器总成-3 LIFTER ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.55.010 |
LIFTER INSTALLATION ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.55.107 |
OUTER LIFTING ARM (LEFT) |
1 |
2011-11_ |
10 |
FT65.55.162 |
OUTER LIFTING ARM (RIGHT) |
1 |
2011-11_ |
11 |
FT65.55.125 |
FRONT ADJUSTING ROD |
1 |
2011-11_ |
12 |
FT65.55.123 |
ADJUSTING SCREW SLEEVE |
1 |
2011-11_ |
14 |
FT65.55.124 |
REAR ADJUSTING ROD |
1 |
2011-11_ |
16 |
GBT91-2X14-A0P |
PIN |
5 |
2011-11_ |
17 |
FT65.55.017 |
RIGHT LIFTING ARM PRESSURE PLATE WELDMENT ASSEMBLY |
1 |
2011-11_ |
18 |
FT65.55.016 |
MIDDLE ARM WELD ASSEMBLY |
1 |
2011-11_ |
19 |
FT65.55.015 |
CONNECTING ROD WELDMENT ASSEMBLY |
1 |
2011-11_ |
2 |
FT65.55.115 |
LEFT LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
3 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
4 |
GBT5783-M10X20-A3L |
BOLT |
4 |
2011-11_ |
5 |
FT65.55.166 |
END COPPER SHAFT SLEEVE |
2 |
2011-11_ |
7 |
FT65.55.116 |
COPPER SHAFT SLEEVE |
4 |
2011-11_ |
8 |
FT65.55.114 |
SLEEVE |
2 |
2011-11_ |
9 |
FT65.55.108 |
LIFTING SHAFT |
1 |
2011-11_ |

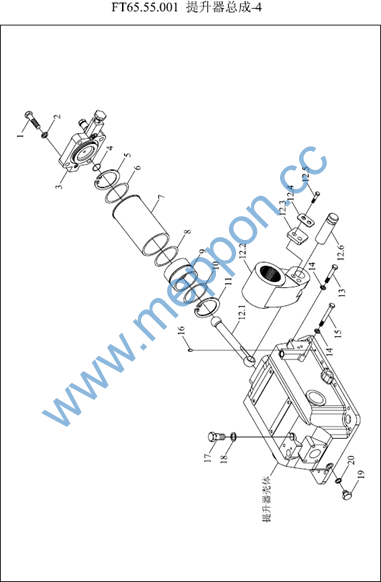

FT65.55.001-4 55.4-提升器总成-4 LIFT ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.55.010 |
LIFTER INSTALLATION ASSEMBLY |
1 |
2011-11_ |
10 |
GBT3452.1-100X5.30G |
O-SEAL RING |
1 |
2011-11_ |
11 |
FT65.55.165 |
PISTON RETAINER RING |
1 |
2011-11_ |
12 |
FT65.55.012 |
INNER LIFTING ARM AND TOP ROD OF PISTON ASSEMBLY |
1 |
2011-11_ |
12.1 |
FT65.55.135 |
PISTON TOP ROD |
1 |
2011-11_ |
12.2 |
FT65.55.134 |
INNER LIFTING ARM |
1 |
2011-11_ |
12.3 |
FT65.55.188 |
LIMIT PLATE |
1 |
2011-11_ |
12.4 |
FT65.55.189 |
FASTENING PLATE |
1 |
2011-11_ |
12.5 |
GBT5783-M10X25-A2L |
BOLT |
2 |
2011-11_ |
12.6 |
FT65.55.138 |
PIN |
1 |
2011-11_ |
13 |
FT65.55.127 |
BOLT |
2 |
2011-11_ |
14 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
15 |
FT65.55.126 |
BOLT |
1 |
2011-11_ |
16 |
GBT119-B12X24 |
PIN |
2 |
2011-11_ |
17 |
FT65.55.139 |
HOLLOW BOLT |
1 |
2011-11_ |
18 |
FT65.55.128 |
ALUMINUM GASKET |
2 |
2011-11_ |
19 |
FT65.55.117 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
2 |
GBT93-18-A0P |
WASHER |
4 |
2011-11_ |
20 |
FT65.55.118 |
ALUMINUM GASKET |
1 |
2011-11_ |
3 |
FT65.55.014 |
CYLINDER COVER ASSEMBLY |
1 |
2011-11_ |
4 |
GBT3452.1-12.5X2.65 |
O RING |
2 |
2011-11_ |
5 |
FT65.55.164 |
OIL CYLINDER COVER RETAINER RING |
1 |
2011-11_ |
6 |
GBT3452.1-103X3.55 |
O-SEAL RING |
1 |
2011-11_ |
7 |
FT65.55.109 |
CYLINDER TRUNK |
1 |
2011-11_ |
8 |
GBT3452.1-118X3.55G |
O-SEAL RING |
1 |
2011-11_ |
FT65.55.001-4 55.4-提升器总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
9 |
FT65.55.013 |
PISTON |
1 |
2011-11_ |

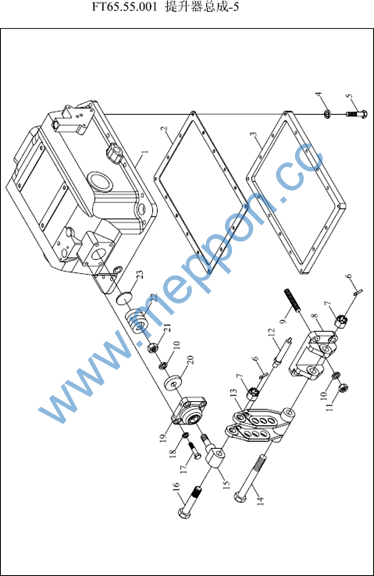

FT65.55.001-5 55.5-提升器总成-5 LIFT ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.55.010 |
LIFTER INSTALLATION ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.55.110b |
LIFTER HOUSING |
1 |
2011-11_ |
10 |
GBT93-16-A0P |
SPRING WASHER |
5 |
2011-11_ |
11 |
GBT6170-M16-A3L |
NUT M16-A3L |
4 |
2011-11_ |
12 |
FT65.55.122 |
PIN |
1 |
2011-11_ |
13 |
FT65.55.101 |
CONNECTING BRACKET |
1 |
2011-11_ |
14 |
FT65.55.120 |
CONNECTING BOLT |
1 |
2011-11_ |
15 |
FT65.55.102 |
FORCE ADJUSTING SENSOR JOINT |
1 |
2011-11_ |
16 |
FT65.55.121 |
BOLT |
1 |
2011-11_ |
17 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
17 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
18 |
GBT93-12-A0P |
SPRING WASHER |
8 |
2011-11_ |
19 |
FT65.55.103a |
SPRING SEAT |
1 |
2011-11_ |
2 |
FT65.55.113 |
BOTTOM COVER PLATE PAPER GASKET |
1 |
2011-11_ |
20 |
FT65.55.104 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
21 |
GBT6170-M16X1.5-A3L |
NUT |
1 |
2011-11_ |
22 |
FT65.55.105 |
FORCE ADJUSTING SPRING |
1 |
2011-11_ |
23 |
FT65.55.106 |
ADJUSTING WASHER |
999 |
2011-11_ |
3 |
FT65.55.112 |
COVER;UNDER |
1 |
2011-11_ |
4 |
GBT93-8-A0P |
WASHER |
19 |
2011-11_ |
5 |
GBT5781-M8X25-A2L |
BOLT |
16 |
2011-11_ |
6 |
GBT91-4X36-A0P |
PIN |
2 |
2011-11_ |
7 |
GBT6181-M20-A9L |
NUT |
2 |
2011-11_ |
7 |
GBT6181-M20-A9L |
NUT |
2 |
2011-11_ |
8 |
FT65.55.119 |
UPPER PULL ROD SUPPORT SEAT |
1 |
2011-11_ |
FT65.55.001-5 55.5-提升器总成-5(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
9 |
GBT899-GM16-M16X50-8.8-A3L |
8.8-A3L STUD |
4 |
2011-11_ |
