LOVOL TA704-1F161H1K Tractor Parts Catalogue 26
FT65.57.001-4 57.4-分配器总成-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT879-5X24 |
PIN |
3 |
2014-12_ |
10 |
GBT97.1-8 |
WASHER |
1 |
2014-12_ |
11 |
FT800A.57.120 |
HANDLE SHAFT |
1 |
2014-12_ |
2 |
E300.57.135 |
PIN |
1 |
2014-12_ |
3 |
T30.57.133-2 |
FEEDBACK ARM |
1 |
2014-12_ |
4 |
T30.57.109 |
FEEDBACK SHAFT |
1 |
2014-12_ |
5 |
GBT3452.1-9.5X2.65 |
O RING |
2 |
2014-12_ |
6 |
T30.57.120 |
FEEDBACK ARM |
1 |
2014-12_ |
7 |
T30.57.125 |
PIN |
1 |
2014-12_ |
8 |
GBT91-2X12 |
PIN |
1 |
2014-12_ |
9 |
T30.57.119 |
UPPER PART U-HOOK |
1 |
2014-12_ |

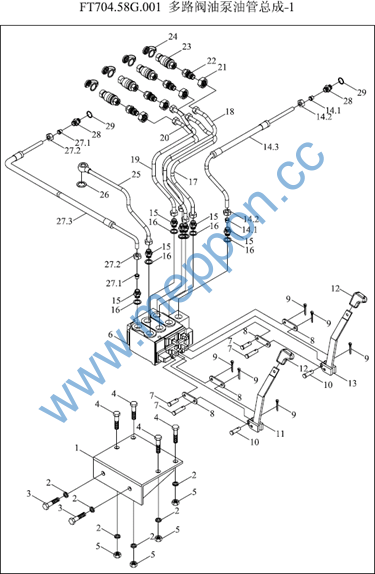

FT704.58G.001-1 58.1-多路阀油泵油管总成-1 MULTI-WAY VALVE OIL PUMP OIL PIPE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT654.58.015 |
MULTI-WAY VALVE BRACKET WELDMENT |
1 |
2011-11_ |
11 |
FT654.58.013 |
PUSH/PULL ROD WELDMENT (1) |
1 |
2011-11_ |
12 |
FT65.57.013 |
HANDLE HEAD ASSEMBLY |
2 |
2011-11_ |
12 |
FT65.57.013 |
HANDLE HEAD ASSEMBLY |
2 |
2011-11_ |
13 |
FT654.58.090 |
PUSH/PULL ROD WELDMENT (2) |
1 |
2011-11_ |
14 |
FT654.58B.012 |
MULTI-WAY VALVE OIL OUTPUT PIPE ASSEMBLY |
1 |
2011-11_ |
14.1 |
GBT3764-14 |
CLAMP SLEEVE |
2 |
2011-11_ |
14.2 |
GBT3759-G14 |
NUT |
2 |
2011-11_ |
14.3 |
FT654.58B.023 |
MULTI-WAY VALVE OIL OUTPUT PIPE COMBINATION |
1 |
2011-11_ |
15 |
FT654.58B.102 |
STRAIGHT THREAD JOINT BODY 1 |
7 |
2011-11_ |
16 |
JBT982-22 |
COMBINED SEAL GASKET |
7 |
2011-11_ |
17 |
FT654.58B.017 |
OIL OUTPUT PIPE ASSEMBLY- 1- 2 |
1 |
2011-11_ |
18 |
FT654.58B.019 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2011-11_ |
19 |
FT654.58B.016 |
OIL OUTPUT PIPE ASSEMBLY- 1- 1 |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
6 |
2011-11_ |
20 |
FT654.58B.018 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2011-11_ |
21 |
GBT6173-M27X2-A3L |
NUT |
4 |
2011-11_ |
22 |
FT654.58B.101b |
JOINT |
4 |
2011-11_ |
23 |
FT654.58.010a |
QUICK CHANGING JOINT |
4 |
2011-11_ |
24 |
FT354.58A.103 |
DUSTPROOF COVER |
4 |
2011-11_ |
25 |
FT654.58B.021 |
MULTI-WAY VALVE OIL RETURN PIPE ASSEMBLY |
1 |
2011-11_ |
27 |
FT654.58B.011 |
MULTI-WAY VALVE OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
27.1 |
GBT3764-14 |
CLAMP SLEEVE |
2 |
2011-11_ |
27.2 |
GBT3759-G14 |
NUT |
2 |
2011-11_ |
27.3 |
FT654.58B.022 |
MULTI-WAY VALVE OIL INLET PIPE COMBINATION |
1 |
2011-11_ |
FT704.58G.001-1 58.1-多路阀油泵油管总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
28 3 4 5 6
8 9 |
FT654.58B.103 GBT5783-M10X20-A3L GBT5782-M10X70-A2L GBT6170-M10-A3L FT654.58B.020
FT654.58.103 GBT91-2X12-A0P |
STRAIGHT THREAD JOINT BODY 2 BOLT BOLT NUT MULTI-WAY VALVE ASSEMBLY
CONNECTING PLATE PIN |
2 2 3 3 1
4 6 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

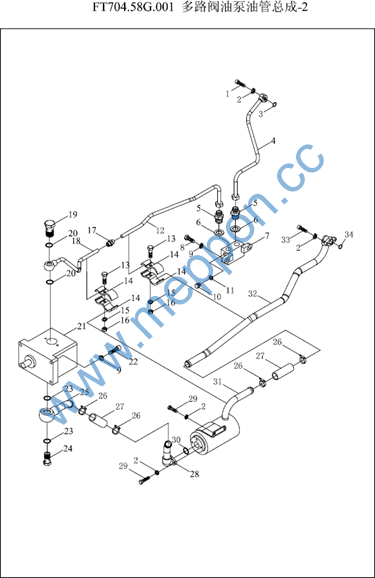

FT704.58G.001-2 58.2-多路阀油泵油管总成-2 MULTI-WAY VALVE OIL PUMP OIL PIPE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT700.58G.080-01 |
OIL FILTER ELEMENT |
1 |
2011-11_ |
1 |
GBT5783-M8X30-A2L |
BOLT |
2 |
2011-11_ |
10 |
FT654.58B.104 |
SCREW PLUG |
1 |
2011-11_ |
11 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
11 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
12 |
F704.58G.015 |
PRESSURE OIL PIPE ASSEMBLY |
1 |
2011-11_ |
13 |
GBT5783-M6X30-A2L |
BOLT |
2 |
2011-11_ |
14 |
FT650.58.060 |
OIL PIPE CLAMP AND RUBBER WASHER |
4 |
2011-11_ |
15 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
16 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
17 |
FT700.58G.040 |
OIL SUCTION SHORT PIPE WELDMENT1 |
1 |
2011-11_ |
18 |
F700.58G.021 |
PRESSURE OIL PIPE WELDMENT |
1 |
2004-01_ |
18 |
FT700.58G.021 |
PRESSURE OIL PIPE WELDMENT-1 |
1 |
2004-01_ |
18 |
F700.58G.021a |
PRESSURE OIL PIPE WELDMENT |
1 |
2009-01_ |
18 |
FT700.58G.021a |
PRESSURE OIL PIPE WELDMENT-1 |
1 |
2009-01_ |
19 |
FT654.58.107 |
HOLLOW BOLT -1 |
1 |
2009-01_ |
19 |
FT700.58G.103 |
HOLLOW BOLT -2 |
1 |
2004-01_ |
2 |
GBT93-8-A0P |
WASHER |
8 |
2011-11_ |
20 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2009-01_ |
20 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2004-01_ |
20 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2004-01_ |
21 |
FT700.58B.020 |
GEAR PUMP |
1 |
2009-01_ |
21 |
FT700.58G.010 |
GEAR PUMP |
1 |
2004-01_ |
22 |
GBT5783-M10X30-A3L |
BOLT |
2 |
2011-11_ |
23 |
JBT982-27 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
FT704.58G.001-2 58.2-多路阀油泵油管总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
23 |
JBT982-27 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
25 |
FT700.58G.050 |
OIL SUCTION SHORT PIPE WELDMENT 2 |
1 |
2011-11_ |
26 |
JBT8870-d40 |
HOOP |
4 |
2011-11_ |
27 |
FT650.58.105 |
RUBBER HOSE |
2 |
2011-11_ |
28 |
FT700.58G.040 |
OIL SUCTION SHORT PIPE WELDMENT1 |
1 |
2011-11_ |
29 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
3 |
GBT3452.1-11.8X2.65G |
O-SEAL RING |
1 |
2011-11_ |
30 |
GBT3452.1-32.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
31 |
FT700.58G.080 |
OIL FILTER ASSEMBLY |
1 |
2011-11_ |
32 |
FT700.58G.030 |
OIL SUCTION LONG PIPE WELDMENT |
1 |
2011-11_ |
33 |
GBT70.1-M8X25-A2L |
SCREW |
2 |
2011-11_ |
34 |
GBT3452.1-25X2.65G |
O-SEAL RING |
1 |
2011-11_ |
4 |
FT654.58B.013 |
PRESSURE OIL PIPE ASSEMBLY 1 |
1 |
2011-11_ |
5 |
FT654.58B.102 |
STRAIGHT THREAD JOINT BODY 1 |
2 |
2011-11_ |
7 |
FT654.58B.014 |
VALVE BODY WELDMENT |
1 |
2011-11_ |
8 |
GBT5783-M10X35-A3L |
BOLT |
2 |
2011-11_ |
9 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |

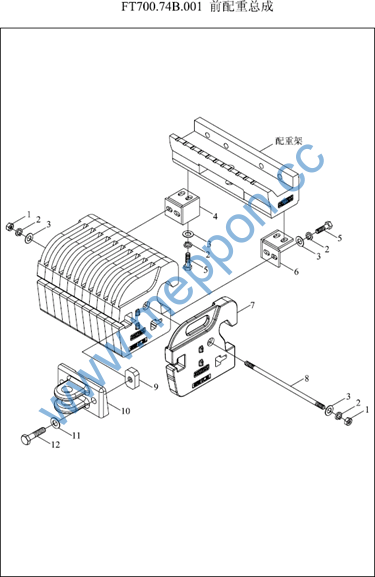

FT700.74B.001 74-前配重总成 74-FRONT BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6170-M16-A3L |
NUT M16-A3L |
2 |
2011-11_ |
10 |
FT650.74.107 |
TOWING LUG |
1 |
2011-11_ |
11 |
GBT97.1-20-A0P |
WASHER |
2 |
2011-11_ |
11 |
GBT97.1-20-A0P |
WASHER |
2 |
2011-11_ |
12 |
GBT5785-M20X1.5X80-A3L |
BOLT |
2 |
2011-11_ |
2 |
GBT93-16-A0P |
SPRING WASHER |
10 |
2011-11_ |
3 |
GBT97.1-16-A0P |
WASHER |
10 |
2011-11_ |
4 |
FT700.74B.010 |
RIGHT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
BOLT |
8 |
2011-11_ |
6 |
FT700.74B.011 |
LEFT FIXING BLOCK WELDMENT ASSEMBLY |
1 |
2011-11_ |
7 |
FT700.74B.106a |
BALLAST |
11 |
2011-11_ |
8 |
F700.74B.107 |
CONNECTING BOLT |
1 |
2011-11_ |
9 |
TA700.741-02 |
TOWING PLATE |
2 |
2009-12_ |
9 |
FT650.74.108 |
TOWING NUT |
2 |
2004-01_ |
