LOVOL TA704-1F161H1K Tractor Parts Catalogue 23
TA700.502A 50.2-副油箱总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8 9 |
TA700.502A-01 JBT982-16 |
FABRIC OIL RUBBER PIPE COMBINED SEAL GASKET |
1 1 |
2011-11_ 2011-11_ |
TA700.503C 50.3-副油箱安装总成 50.3-AUXILIARY OIL TANK INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
10 |
GBT5783-M10X20-A3L |
BOLT |
3 |
2011-11_ |
11 |
GBT97.1-10-A0P |
WASHER |
3 |
2011-11_ |
12 |
GBT93-10-A0P |
WASHER |
3 |
2011-11_ |
13 |
GBT6170-M10-A3L |
NUT |
3 |
2011-11_ |
14 |
FT700.50G.024 |
AUXILIARY OIL TANK FRONT BRACKET WELDMENT |
1 |
2011-11_ |
15 |
FT65.50.204 |
BONNET BRACKET |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
4 |
2011-11_ |
3 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
4 |
FT65.50.210 |
BONNET LOCK BRACKET |
1 |
2011-11_ |
5 |
TA700.503C.1 |
LEFT BRACKET WELDMENT OF PNEUMATIC SPRING |
1 |
2011-11_ |
6 |
FT700.50G.027 |
RIGHT BRACKET WELDMENT OF PNEUMATIC SPRING |
1 |
2011-11_ |
6 |
FT700.50G.027 |
RIGHT BRACKET WELDMENT OF PNEUMATIC SPRING |
1 |
2011-11_ |
7 |
GBT5783-M12X25-A3L |
BOLT |
2 |
2011-11_ |
8 |
GBT93-12-A0P |
SPRING WASHER |
6 |
2011-11_ |
9 |
TA550.503.1 |
RIGHT FRONT BRACKET OF AUXILIARY OIL TANK |
1 |
2011-11_ |
TA650.503.1 |
LEFT BRACKET WELDMENT OF PNEUMATIC SPRING |
1 |
1998-08_ |
|
TA650.503.1a |
LEFT BRACKET WELDMENT OF PNEUMATIC SPRING |
1 |
2005-12_ |
TA650.504 50.4-输油管装配总成 50.4-OIL CONVEYING PIPE INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.50.033 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.50.033 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
2 |
FT65.50.034 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
2011-11_ |
2 |
FT65.50.034 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
2011-11_ |
3 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
3 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4 |
FT65.50.106 |
HOLLOW BOLT |
1 |
2011-11_ |
5 |
Q67407200 |
PLASTIC FASTEN STRIP |
1 |
2011-11_ |

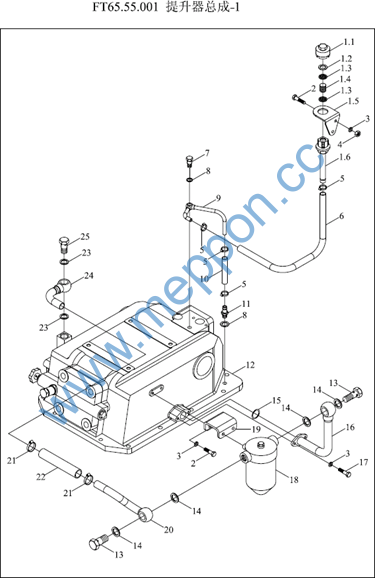

FT65.55.001-1 55.1-提升器总成-1 LIFTER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800.58A.040a-01 |
OIL RETURN FILTER ELEMENT |
1 |
2011-11_ |
1 |
TB500.55A.5 |
1 |
2011-11_ |
|
1.1 |
FT700.55D.136 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.1 |
FT700.55D.136 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.2 |
GBT893.1-26 |
SNAP RING |
1 |
2011-11_ |
1.3 |
FT650.40.167 |
SEAT PLATE |
2 |
2011-11_ |
1.4 |
FT700.55D.109 |
BREATH FILTER ELEMENT |
1 |
2011-11_ |
1.5 |
FT700.55D.134 |
BREATHER BRACKET |
1 |
2011-11_ |
1.6 |
TB500.55A.5.1 |
BREATHER BODY WELDMENT |
1 |
2011-11_ |
10 |
FT65.55.180 |
BREATHING HOSE 2 |
1 |
2011-11_ |
11 |
FT65.55.176 |
BREATH JOINT |
1 |
2011-11_ |
12 |
FT65.55.010 |
LIFTER INSTALLATION ASSEMBLY |
1 |
2011-11_ |
12.1 |
FT65.55.010-B02223 |
RISER KIT |
1 |
|
13 |
FT65.55.139 |
HOLLOW BOLT |
2 |
2011-11_ |
14 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
14 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
15 |
GBT3452.1-25X2.65G |
O-SEAL RING |
1 |
2011-11_ |
16 |
FT700.58.091 |
OIL RETURN PIPE ASSEMBLY 1 |
1 |
2011-11_ |
17 |
GBT5783-M8X25-A2L |
BOLT |
2 |
2011-11_ |
18 |
FT800.58A.040a |
OIL RETURN FILTER ASSEMBLY |
1 |
2011-11_ |
19 |
FT700.58.909 |
OIL RETURN FILTER BRACKET |
1 |
2011-11_ |
2 |
GBT5783-M8X20-A2L |
BOLT |
6 |
2011-11_ |
20 |
FT700.58.092 |
OIL RETURN PIPE ASSEMBLY 2 |
1 |
2011-11_ |
21 |
Q67638 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
22 |
FT700.58.908 |
RUBBER HOSE |
1 |
2011-11_ |
FT65.55.001-1 55.1-提升器总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
23 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
24 |
FT65.55.030 |
OIL RETURN PIPE WELDMENT 3 |
1 |
2011-11_ |
25 |
FT300.58.101 |
HOLLOW BOLT |
1 |
2011-11_ |
3 |
GBT93-8-AOP |
SPRING WASHER |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
5 |
Q67512 |
HOSE RING HOOP |
4 |
2011-11_ |
6 |
FT65.55.179 |
BREATHING HOSE 1 |
1 |
2011-11_ |
7 |
FT65.55.181 |
HOLLOW BOLT |
1 |
2011-11_ |
8 |
JBT982-12 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
9 |
FT65.55.020 |
BREATH PIPE WELDMENT |
1 |
2011-11_ |

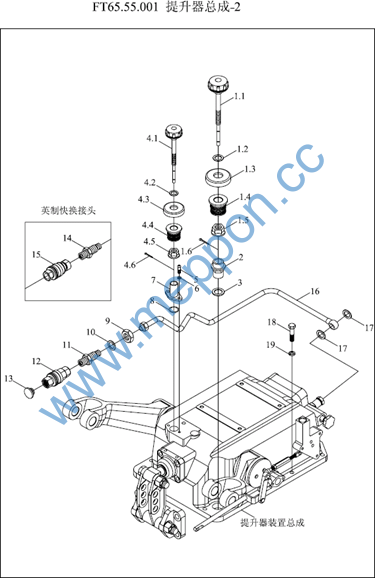

FT65.55.001-2 55.2-提升器总成-2 LIFTER ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.55.021 |
SEAL PLUG DIPSTICK ASSEMBLY 2 |
1 |
2011-11_ |
1.1 |
FT65.55.027 |
HANDLE WHEEL ASSEMBLY 2 |
1 |
2011-11_ |
1.2 |
JBT982-8 |
COMBINED GASKET |
1 |
2011-11_ |
1.3 |
FT700.55D.129 |
COVER PLATE |
1 |
2011-11_ |
1.4 |
FT300.55B.165 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
1.5 |
FT300.55B.166 |
ADJUSTING NUT |
1 |
2011-11_ |
1.6 |
GBT91-3.2X16-A0P |
PIN |
1 |
2011-11_ |
10 |
JBT982-22 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
11 |
FT654.58B.101b |
JOINT |
1 |
2011-11_ |
12 |
FT654.58.010a |
QUICK CHANGING JOINT |
1 |
2011-11_ |
13 |
FT354.58A.103 |
DUSTPROOF COVER |
1 |
2011-11_ |
14 |
FT754.58.102 |
JOINT |
1 |
2011-11_ |
15 |
FT354.58A.030 |
QUICK CHANGING JOINT |
1 |
2011-11_ |
16 |
FT65.55.023 |
HYDRAULIC OIL OUTPUT PIPE WELDMENT |
1 |
2011-11_ |
17 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
17 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
18 |
GBT5783-M12X40-A3L |
BOLT |
12 |
2011-11_ |
19 |
GBT93-12-AOP |
WASHER |
12 |
2011-11_ |
2 |
FT700.55D.130 |
LIFTER OIL FILLING PIPE |
1 |
2011-11_ |
2 |
FT700.55D.130 |
LIFTER OIL FILLING PIPE |
1 |
2011-11_ |
3 |
JBT982-36 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4 |
FT65.55.024 |
SEAL PLUG DIPSTICK ASSEMBLY 1 |
1 |
2011-11_ |
4.1 |
FT65.55.025 |
HANDLE WHEEL ASSEMBLY 1 |
1 |
2011-11_ |
4.2 |
JBT982-8 |
COMBINED GASKET |
1 |
2011-11_ |
4.3 |
FT700.55D.129 |
COVER PLATE |
1 |
2011-11_ |
