LOVOL TA704-1F161H1K Tractor Parts Catalogue 22
TA600.484A 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800A.48L.053 |
REAR LAMP ASSEMBLY |
2 |
2010-09_ |
10 |
GBT6170-M5-A2L |
NUT |
3 |
2011-11_ |
11 |
GBT93-5-A0P |
WASHER |
3 |
2011-11_ |
12 |
GBT97.1-5-A0P |
WASHER |
3 |
2011-11_ |
13 |
FT65.48.080 |
REAR TRAILER SOCKET |
1 |
2011-11_ |
14 |
GBT818-M5X35-A2L |
SCREW |
3 |
2004-01_ |
15 |
TA600.484-01 |
BRAKE LIGHT SWITCH INSTALLATION PLATE |
1 |
2011-11_ |
16 |
FT300.48.033 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
17 |
TA600.486-01 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |
18 |
FT65.48G.089 |
BRAKE LIGHT SWITCH INSTALLATION PLATE |
1 |
2011-11_ |
2 |
FT65.48.092 |
THROUGH HARNESS WASHER 3 |
2 |
2011-11_ |
3 |
FT65.48.094 |
RUBBER RING (2) |
2 |
2011-11_ |
4 |
FT65.48.052a |
TAIL LAMP ASSEMBLY |
2 |
2011-11_ |
5 |
FT65.48.022a |
REAR LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
5 |
FT65.48.022a |
REAR LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
6 |
GBT6170-M6-A2L |
NUT |
5 |
2011-11_ |
7 |
GBT93-6-A0P |
SPRING WASHER |
5 |
2011-11_ |
8 |
GBT97.1-6-A0P |
WASHER |
5 |
2011-11_ |
9 |
FT65.48.097 |
HARNESS LOCKING CLAMP (2) |
5 |
2011-11_ |

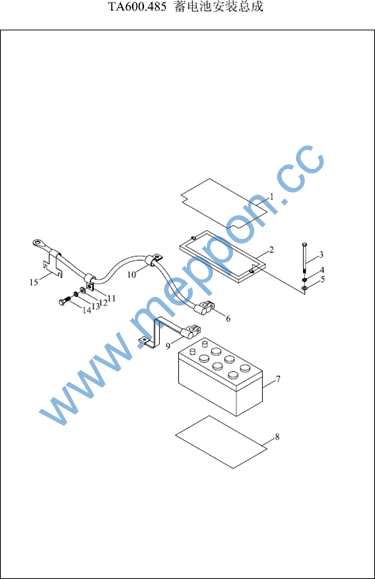

TA600.485 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.48.815 |
BATTERY COVER SKIN |
1 |
2003-10_ |
10 |
TD800.485A-03 |
LOCKING CLAMP |
1 |
2011-11_ |
11 |
TG1204.485-07 |
SMALL FIXING CLIP |
3 |
2011-11_ |
12 |
GBT97.1-8-A0P |
WASHER |
3 |
2011-11_ |
13 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
14 |
GBT5783-M8X16-A2L |
BOLT |
1 |
2011-11_ |
15 |
FT65.48.112 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
2 |
FT55.48.812 |
FIXING BRACKET WELDMENT |
1 |
2011-11_ |
3 |
TD800.485A-01 |
BATTERY FIXING BOLT |
2 |
2011-11_ |
4 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
5 |
GBT97.1-8-A0P |
WASHER |
3 |
2011-11_ |
6 |
FT65.48.090a |
BATTERY POWER WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-02 |
BATTERY MAT |
1 |
2011-11_ |
8 |
TD800.485A-02 |
BATTERY MAT |
1 |
2011-11_ |
8 |
FT450.48.102 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
8 |
TG1204.485-03 |
RUBBER GASKET (1) |
1 |
2006-08_ |
8 |
TB450.485.1 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-07_ |
9 |
FT65.48.091 |
BODY GROUNDING WIRE |
1 |
2011-11_ |

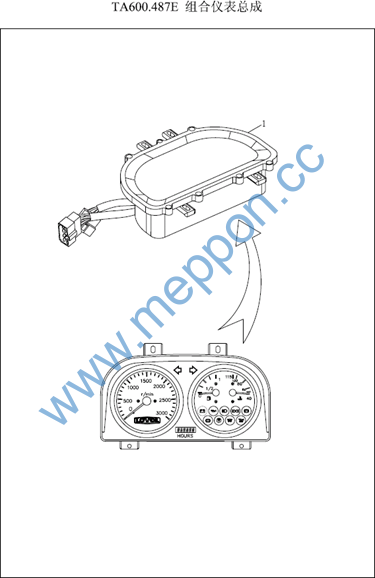

TA600.487E 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 1 1 |
FT65.48.610c FT700.48G.063 FT700.48G.063b FT700.48G.063A |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY INSTRUMENT INSTRUMENT |
1 1 1 1 |
2011-01_
2009-05_ 2006-08_ |

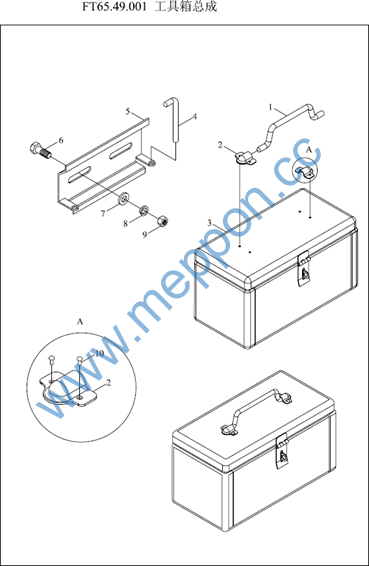

FT65.49.001 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.49.115 |
HANDLE |
1 |
2011-11_ |
10 |
GBT867-4X8 |
RIVET |
4 |
2011-11_ |
2 |
FT65.49.101 |
HANDLE SEAT |
2 |
2011-11_ |
3 |
FT65.49.012 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.49.102 |
CROSS PIN |
1 |
2011-11_ |
5 |
FT65.49.103 |
FIXING SUPPORT PLATE |
1 |
2011-11_ |
6 |
GBT5783-M12X25-A3L |
BOLT |
2 |
2011-11_ |
7 |
GBT97.1-12-A0P |
WASHER |
2 |
2011-11_ |
8 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2011-11_ |
9 |
GBT6170-M12-A3L |
NUT |
2 |
2011-11_ |

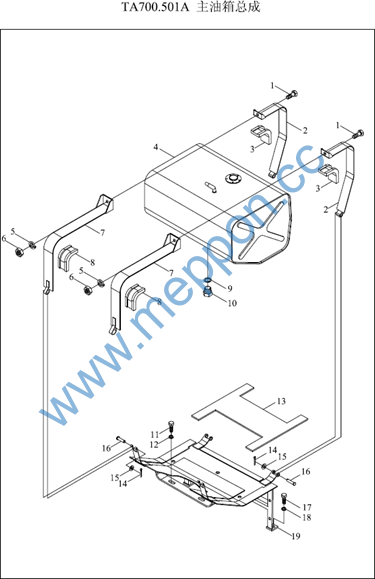

TA700.501A 50.1-主油箱总成 50.1-MAIN OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M10X40-A3L |
BOLT |
2 |
|
10 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
11 |
GBT5783-M14X25-A2L |
BOLT |
2 |
2011-11_ |
12 |
GBT93-14-A0P |
SPRING WASHER |
2 |
2011-11_ |
12 |
GBT93-14-A0P |
SPRING WASHER |
2 |
2011-11_ |
13 |
FT65.50.104a |
MAIN OIL TANK LOWER RUBBER STRIP |
1 |
2011-11_ |
14 |
GBT91-2X12-A0P |
PIN |
4 |
2011-11_ |
15 |
GBT97.1-6-A0P |
WASHER |
4 |
2011-11_ |
16 |
GBT882-B6X48-A0P |
PIN |
4 |
2011-11_ |
17 |
GBT5783-M12X25-A3L |
BOLT |
2 |
2011-11_ |
18 |
GBT93-12-A0P |
SPRING WASHER |
2 |
2011-11_ |
19 |
FT65.50.032 |
MAIN OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |
2 |
FT65.50.036 |
FASTENING TIE (1) COMBINATION |
2 |
2011-11_ |
3 |
FT65.50.209a |
OIL TANK UPPER RUBBER STRIP |
2 |
2011-11_ |
4 |
TA700.501A.1 |
MAIN OIL TANK WELDMENT |
1 |
2011-11_ |
5 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
6 |
GBT6170-M10-A3L |
NUT |
2 |
|
7 |
FT65.50.037 |
FASTENING TIE (2) COMBINATION |
2 |
2011-11_ |
8 |
FT65.50.103a |
MAIN OIL TANK UPPER RUBBER STRIP |
2 |
2011-11_ |
9 |
JBT982-16 |
COMBINED SEAL GASKET |
1 |
2011-11_ |

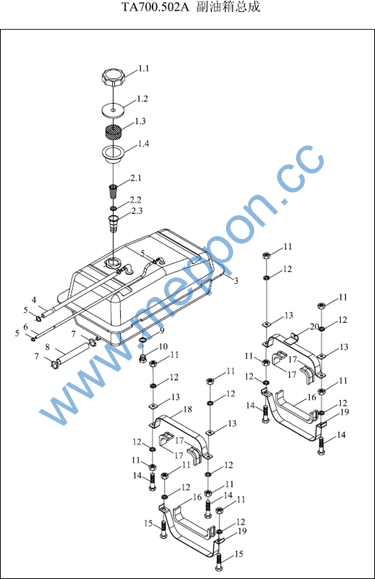

TA700.502A 50.2-副油箱总成 50.2-AUXILIARY OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TA650.502.3 |
OIL TANK COVER ASSEMBLY |
1 |
2011-11_ |
1.1 |
TA650.502.3-01 |
FILLING CAP COVER HOUSING |
1 |
2011-11_ |
1.2 |
TA650.502.3-02 |
SPACER RING OF OIL FILLING CAP COVER |
1 |
2011-11_ |
1.3 |
TA650.502.3-04 |
SPONGE |
1 |
2011-11_ |
1.4 |
TA650.502.3-03 |
RUBBER GASKET OF OIL FILLING CAP |
1 |
2011-11_ |
10 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
11 |
GBT6170-M8-A2L |
NUT |
10 |
2011-11_ |
12 |
GBT93-8-A0P |
WASHER |
10 |
2011-11_ |
13 |
TA650.502-03 |
PAD BOARD |
4 |
|
14 |
GBT5783-M8X60-A2L |
BOLT |
4 |
|
15 |
GBT5783-M8X25-A2L |
BOLT |
2 |
2011-11_ |
16 |
FT65.50.207a |
ASSISTANT OIL TANK LOWER RUBBER PIECE |
2 |
2011-11_ |
17 |
FT65.50.209a |
OIL TANK UPPER RUBBER STRIP |
4 |
2011-11_ |
18 |
FT65.50.201 |
ASSISTANT OIL TANK REAR FASTENING STEEL BAND |
1 |
2011-11_ |
19 |
FT65.50.208 |
ASSISTANT OIL TANK SPLINT |
2 |
2011-11_ |
2 |
FT300.50.015 |
FILTER MESH ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT65.50.272 |
SCREEN |
1 |
2011-11_ |
2.2 |
FT65.50.273 |
FILTER MESH (1) |
1 |
2011-11_ |
2.3 |
FT65.50.271 |
FILTER MESH FRAMEWORK |
1 |
2011-11_ |
20 |
FT65.50.028 |
ASSISTANT OIL TANK FRONT FASTENING STEEL BAND |
1 |
2011-11_ |
3 |
TA700.502A.1a |
AUXILIARY OIL TANK WELDMENT |
1 |
2011-11_ |
4 |
TA650.502-01 |
EXHAUST PIPE |
2 |
2011-11_ |
5 |
Q673B13 |
CLAMP |
4 |
2011-11_ |
6 |
FT700.50G.121 |
OIL RETURN PIPE |
1 |
2011-11_ |
7 |
Q67650 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
