LOVOL TA704-1F161H1K Tractor Parts Catalogue 17
FT704.38B.001-4 38.4-后桥总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8 9 |
FT65.38.212 GBT858-68 |
SHAFT SLEEVE THRUST RING |
2 2 |
2011-11_ 2011-11_ |

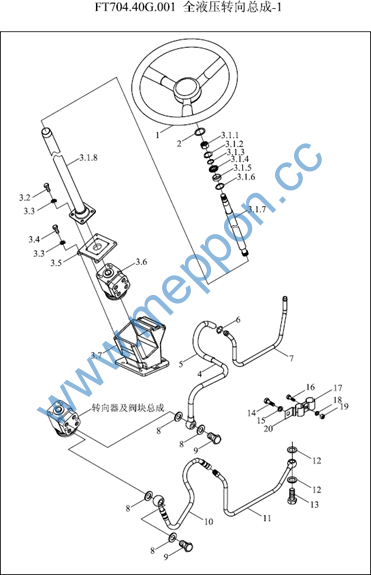

FT704.40G.001-1 40.1-全液压转向总成-1 40FULL HYDRAULIC STEERING ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800A.40L.050 |
STEERING WHEEL ASSEMBLY |
1 |
2009-02_ |
1 |
FT650.48.011 |
STEERING WHEEL ASSEMBLY |
1 |
2004-01_ |
10 |
FT700.40G.015 |
OIL PUMP OUTPUT HOSE ASSEMBLY |
1 |
2011-11_ |
11 |
FT704.40G.018a |
OIL PUMP OUTLET STEEL PIPE ASSEMBLY |
1 |
2010-03_ |
11 |
FT704.40G.018 |
OIL PUMP OUTLET STEEL PIPE ASSEMBLY |
1 |
2004-01_ |
12 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
12 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
13 |
FT650.40.105 |
HOLLOW BOLT |
1 |
2010-03_ |
13 |
FT700.40G.109 |
HOLLOW BOLT |
1 |
2004-01_ |
14 |
FT650.40.106 |
BOLT |
5 |
2011-11_ |
15 |
FT650.40.107 |
OIL RETURN HOSE |
9 |
2011-11_ |
16 |
FT650.40.108 |
OIL OUTLET HOSE |
2 |
2011-11_ |
17 |
FT700.40G.103 |
OIL PIPE CLAMP |
1 |
2004-01_ |
17 |
FT650.40.109 |
SUPPORTING BUSH |
1 |
2011-11_ |
18 |
FT650.40.110 |
WASHER |
1 |
2011-11_ |
19 |
FT650.40.111 |
OIL CYLINDER PIN SHAFT (1) |
1 |
2011-11_ |
2 |
GBT97.1-16-A0P |
WASHER |
1 |
2011-11_ |
20 |
FT650.40.112 |
HOLLOW BOLT |
1 |
2011-11_ |
21 |
FT650.40.113 |
STEERING PUMP |
0 |
2011-11_ |
3 |
FT650.40.012 |
REDIRECTOR AND HOUSING ASSEMBLY |
1 |
2011-11_ |
3.1 |
FT650.40.033a |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2011-11_ |
3.11 |
GBT6173-M16X1.5-A3L |
NUT |
1 |
2011-11_ |
3.12 |
GBT894.1-20 |
BLCOKING RING |
1 |
2011-11_ |
3.13 |
FT650.40.172 |
BEARING RETAINER RING |
1 |
2011-11_ |
3.14 |
GBT276-6018-2LS |
BEARING |
1 |
2011-11_ |
FT704.40G.001-1 40.1-全液压转向总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3.15 |
FT650.40.173 |
BEARING RETAINER RING 2 |
1 |
2011-11_ |
3.16 |
GBT893.1-32 |
RETAINER RING |
1 |
2011-11_ |
3.17 |
FT650.40.171a |
STEERING ROD |
1 |
2011-11_ |
3.18 |
FT650.40.042 |
STEERING SLEEVE WELDMENT |
1 |
2011-11_ |
3.2 |
GBT5783-M10X25 |
BOLT |
4 |
2011-11_ |
3.3 |
GBT93-10-AOP |
WASHER |
8 |
2011-11_ |
3.4 |
GBT5783-M10X30 |
BOLT |
4 |
2011-11_ |
3.5 |
FT650.40.123 |
REDIRECTOR CONNECTING PLATE |
1 |
2011-11_ |
3.6 |
FT650.40.032a |
REDIRECTOR AND VALVE BLOCK ASSEMBLY |
1 |
2011-11_ |
3.7 |
FT650.40.122 |
REDIRECTOR HOUSING |
1 |
2011-11_ |
4 |
FT700.40G.019 |
OIL RETURNING TUBE ASSEMBLY |
1 |
2011-11_ |
5 |
FT700.40G.101 |
OIL RETURN HOSE |
1 |
2011-11_ |
5 |
FT700.40G.101 |
OIL RETURN HOSE |
1 |
2011-11_ |
6 |
ZBJ15001-d32 |
HOOP |
6 |
2011-11_ |
7 |
FT700.40G.104 |
OIL RETURN STEEL PIPE |
1 |
2011-11_ |
8 |
JBT982-20 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
9 |
FT650.40.102 |
HOLLOW BOLT M20X1.5 |
4 |
2011-11_ |

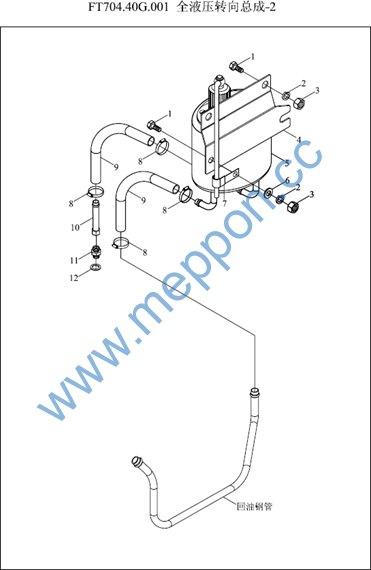

FT704.40G.001-2 40.2-全液压转向总成-2 40FULL HYDRAULIC STEERING ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5781-M10X25-4.8-A3L |
BOLT |
5 |
2004-01_ |
10 |
FT704.40G.023 |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
|
11 |
FT700.40G.102 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
12 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
12 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
WASHER |
7 |
2011-11_ |
3 |
GBT6170-M10-A3L |
NUT |
4 |
2011-11_ |
4 |
FT700.40G.107 |
STEERING OIL TANK FIXING PLATE |
1 |
2011-11_ |
5 |
FT700.40G.020 |
STEERING OIL TANK AND BREATH ASSEMBLY |
1 |
2011-11_ |
6 |
GBT97.1-8-AOP |
WASHER |
2 |
2011-11_ |
7 |
ZD150X8 |
RELEASABLE LOCKING TIE |
1 |
2011-11_ |
8 |
ZBJ15001-d32 |
HOOP |
6 |
2011-11_ |
9 |
FT354.40C.107 |
OIL RETURN HOSE |
2 |
2011-11_ |
FT704.40G.001-3 40.3-全液压转向总成-3 40FULL HYDRAULIC STEERING ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
JBT982-20 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
10 |
GBT70.1-M10X16 |
SCREW |
2 |
2011-11_ |
11 |
GBT5782-M8X40-A2L |
BOLT |
2 |
2011-11_ |
12 |
FT354.40C.121 |
DOUBLE PIPE CLAMP |
4 |
2011-11_ |
13 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
14 |
GBT93-8-A0P |
WASHER |
6 |
2011-11_ |
15 |
GBT6170-M8-A2L |
NUT |
3 |
2011-11_ |
16 |
FT700.40G.106 |
FIXING PLATE (2) |
1 |
2011-11_ |
2 |
FT650.40.102 |
HOLLOW BOLT M20X1.5 |
4 |
2011-11_ |
3 |
FT650.40.013 |
HIGH PRESSURE HOSE ASSEMBLY |
2 |
2011-11_ |
4 |
FT700.40G.017 |
LEFT STEEL OIL PIPE ASSEMBLY |
1 |
2011-11_ |
5 |
FT800.40L.029 |
OIL CYLINDER RIGHT HOSE ASSEMBLY |
1 |
2011-11_ |
6 |
FT700.40G.016 |
RIGHT OIL STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
7 |
FT800.40L.029 |
OIL CYLINDER RIGHT HOSE ASSEMBLY |
1 |
2011-11_ |
8 |
FT700.40G.105 |
FIXING PLATE (1) |
1 |
2011-11_ |
9 |
GBT93-10-A0P |
WASHER |
11 |
2011-11_ |

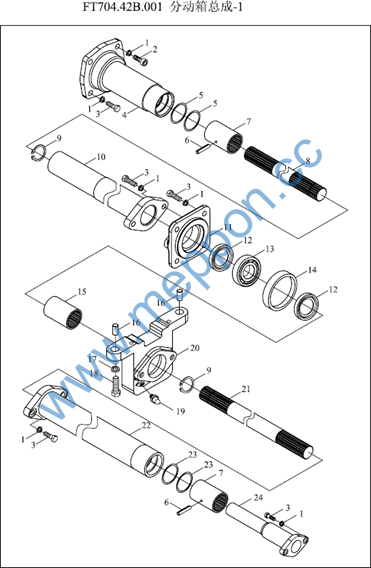

FT704.42B.001-1 42.1-分动箱总成-1 TRANSFER CASE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT93-10-A0P |
WASHER |
12 |
2011-11_ |
10 |
FT704.42B.012 |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
10 |
FT704.42B.012 |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
11 |
FT704.42B.116a |
MIDDLE BEARING SEAT END COVER |
1 |
2011-11_ |
12 |
GBT9877.1-FB40X62X8B |
SEAL RING |
2 |
2011-11_ |
13 |
GBT276-6208 |
BEARING |
1 |
2011-11_ |
14 |
FT654.42.140a |
BEARING BUSH |
1 |
2011-11_ |
15 |
FT704.42B.136 |
TRANSMISSION SHAFT SPLINE CONNECTING SLEEVE |
1 |
2011-11_ |
17 |
GBT93-16-A0P |
SPRING WASHER |
2 |
2011-11_ |
19 |
JBT7940.1-M10X1 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
2 |
GBT70.1-M10X20 |
SCREW |
2 |
2011-11_ |
20 |
FT704.42B.133a |
MIDDLE BEARING SEAT |
1 |
2011-11_ |
21 |
FT654.42.121 |
REAR TRANSMISSION SHAFT |
1 |
2011-11_ |
22 |
FT704.42B.011 |
GUARD SLEEVE WELDMENT Ⅱ |
1 |
2011-11_ |
23 |
GBT3452.1-46.2X2.65G |
O-SEAL RING |
2 |
2011-11_ |
24 |
FT704.42B.010 |
GUARD SLEEVE WELDMENT Ⅰ |
1 |
2011-11_ |
3 |
GBT5783-M10X25-A3L |
BOLT |
12 |
2011-11_ |
4 |
FT704.42B.013 |
GUARD SLEEVE WELDMENT Ⅳ |
1 |
2011-11_ |
5 |
GBT3452.1-47.5X2.65G |
O-SEAL RING |
2 |
2011-11_ |
7 |
FT654.42.120 |
CONNECTING SPLINE BUSH |
2 |
2011-11_ |
8 |
FT654.42.139 |
FRONT TRANSMISSION SHAFT |
1 |
2011-11_ |
9 |
GBT894.1-30 |
RETAINER RING |
2 |
2011-11_ |
