LOVOL TA704-1F161H1K Tractor Parts Catalogue 18
FT704.42B.001-2 42.2-分动箱总成-2 TRANSFER CASE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT654.42.116 |
SPACER BUSH |
1 |
2011-11_ |
10 |
GBT93-12-A0P |
SPRING WASHER |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
12 |
GBT276-6206 |
BEARING |
1 |
2011-11_ |
13 |
FT300.37.115 |
I-II SHIFT COLLAR |
1 |
2011-11_ |
14 |
FT704.42B.118 |
OUTPUT SHAFT |
1 |
2011-11_ |
15 |
FT704.42B.115 |
TRANSFER CASE DRIVEN GEAR |
1 |
2011-11_ |
16 |
FT704.42B.161 |
SPACER BUSH |
1 |
2011-11_ |
17 |
FT704.42B.162 |
ADJUSTING BUSH |
1 |
2011-11_ |
18 |
GBT276-6007 |
BEARING |
1 |
2011-11_ |
19 |
GBT9877.1-B32X52X8B |
O RING |
2 |
2011-11_ |
2 |
GBT283-NF304 |
BEARING |
2 |
2011-11_ |
20 |
GBT3452.1-69X3.55G |
O-SEAL RING |
1 |
2011-11_ |
21 |
FT704.42B.117 |
OIL SEAL CAGE |
1 |
2011-11_ |
22 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
23 |
GBT5783-M10X35-A3L |
BOLT |
4 |
2011-11_ |
24 |
GBT5783-M10X25-A3L |
BOLT |
2 |
2011-11_ |
25 |
FT704.42B.010 |
GUARD SLEEVE WELDMENT Ⅰ |
1 |
2011-11_ |
3 |
FT704.42.154 |
WASHER |
1 |
2011-11_ |
4 |
GBT893.1-52 |
BLOCKING RING |
1 |
2011-11_ |
5 |
FT704.42B.111 |
MIDDLE GEAR Ⅱ |
1 |
2011-11_ |
5 |
FT704.42B.111 |
MIDDLE GEAR Ⅱ |
1 |
2011-11_ |
6 |
FT704.42.112 |
MIDDLE SHAFT |
1 |
2011-11_ |
9 |
FT704.42B.101 |
TRANSFER CASE HOUSING |
1 |
2011-11_ |
FT704.42B.001-3 42.3-分动箱总成-3 42TRANSFER CASE ASSEMBLY -3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT654.42.144a |
CONTROL ROD |
1 |
2011-11_ |
10 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
11 |
FT654.42.107 |
CONTROL ROD LINER |
2 |
2011-11_ |
12 |
FT704.42B.105 |
LEVER PLATE |
1 |
2011-11_ |
14 |
GBT93-10-A0P |
WASHER |
8 |
2011-11_ |
16 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
16 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
17 |
FT804.42.110 |
SCREW PLUG |
1 |
2011-11_ |
18 |
FT704.42B.126 |
TRANSFER CASE FORK |
1 |
2011-11_ |
19 |
GBT308-9.5-G200-b |
BALL |
1 |
2011-11_ |
2 |
FT65.38.024 |
SEAL LINER SEAT ASSEMBLY |
1 |
2011-11_ |
20 |
FT704.42B.163 |
FORK SHAFT LOCATING SPRING |
1 |
2011-11_ |
23 |
FT704.42B.123 |
TRANSFER CASE FORK SHAFT |
1 |
2011-11_ |
25 |
FT704.42B.113 |
BEARING COVER |
1 |
2011-11_ |
3 |
FT65.38.051 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
5 |
FT704.42B.014 |
FORK SHAFT WELDMENT |
1 |
2011-11_ |
6 |
FT704.42B.124 |
FORK SHAFT SPACER BUSH |
1 |
2011-11_ |
8 |
FT704.42B.114 |
FORK SHAFT SIDE COVER |
1 |
2011-11_ |

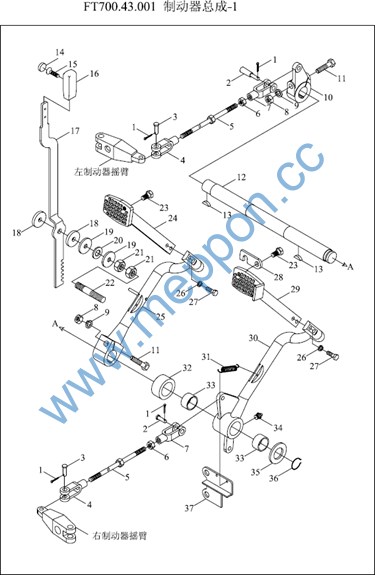

FT700.43.001-1 43.1-制动器总成-1 43BRAKER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT91-3.2X28-A0P |
PIN |
4 |
2009-03_ |
1 |
GBT91-3.2X20-A0P |
PIN |
4 |
2004-01_ |
1 |
GBT91-3.2X20-A0P |
PIN |
4 |
2004-01_ |
10 |
FT65.43.123 |
BRAKE PEDAL LEFT ROCKER |
1 |
2011-11_ |
11 |
GBT5782-M12X70-A2L |
BOLT |
2 |
2004-01_ |
12 |
FT700.43.124 |
BRAKE PEDAL SHAFT |
1 |
2011-11_ |
13 |
GBT1099-6X25 |
KEY |
2 |
2011-11_ |
14 |
FT65.43.151 |
HANDLE COVER |
2 |
2011-11_ |
15 |
GBT68-M5X12 |
SCREW |
2 |
2011-11_ |
16 |
FT65.43.150 |
HANDLE |
1 |
2011-11_ |
17 |
FT700.43.137 |
PARKING LOCKING PLATE |
1 |
2011-11_ |
18 |
FT300.43.159 |
HAND BRAKE FRICTION DISC |
2 |
2011-11_ |
19 |
FT300.43.160 |
WASHER |
2 |
2011-11_ |
2 |
FT65.43.140 |
CONNECT PIN |
1 |
2011-11_ |
2 |
FT65.43.140 |
CONNECT PIN |
1 |
2011-11_ |
20 |
GBT955-14-A3L |
WASHER |
1 |
2011-11_ |
21 |
GBT6173-M12X1.5-A3L |
NUT |
2 |
2011-11_ |
22 |
GBT899-AM12-M12X1.5X40-A3L |
8.8-A3L STUD |
1 |
2011-11_ |
23 |
FT65.43.132 |
SCREW |
2 |
2011-11_ |
24 |
FT700.43.024 |
LEFT BRAKE PEDAL WELDMENT |
1 |
2011-11_ |
25 |
FT65.43.021 |
LEFT BRAKE PEDAL WELDMENT ASSEMBLY |
1 |
2011-11_ |
26 |
GBT93-8 |
WASHER 8 |
4 |
2011-11_ |
27 |
FT65.43.155 |
BOLT |
4 |
2011-11_ |
28 |
FT65.43.130 |
INTERLOCKING PLATE |
1 |
2011-11_ |
29 |
FT700.43.023 |
RIGHT BRAKE PEDAL WELDMENT |
1 |
2011-11_ |
FT700.43.001-1 43.1-制动器总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
3 |
GBT882-B10X32-A0P |
PIN |
4 |
2011-11_ |
30 |
FT65.43.020 |
RIGHT BRAKE PEDAL WELDMENT ASSEMBLY |
1 |
2011-11_ |
31 |
FT700.43.155 |
BRAKE PEDAL RETURN SPRING |
2 |
2011-11_ |
32 |
FT700.43.156 |
SPACER BUSH I |
1 |
2011-11_ |
33 |
FT65.43.127 |
RIGHT PEDAL ROD LINER |
2 |
2011-11_ |
34 |
JBT7940.1-M10X1 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
35 |
GBT97.1-30-A0P |
WASHER |
1 |
2011-11_ |
36 |
GBT895.2-30 |
RETAINER RING |
1 |
2011-11_ |
37 |
FT700.43.025 |
RETURN SPRING FIXING PLATE WELDMENT |
1 |
2011-11_ |
4 |
FT65.43.152 |
LEFT REVOLVING CONNECTING FORK |
2 |
2011-11_ |
4 |
FT65.43.152 |
LEFT REVOLVING CONNECTING FORK |
2 |
2011-11_ |
5 |
FT65.43.013 |
BRAKE LONG PULL ROD UNIT |
2 |
2011-11_ |
6 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
7 |
FT65.43.134 |
RIGHT REVOLVING CONNECTING FORK |
2 |
2011-11_ |
8 |
GBT6170-M12-A3L |
NUT |
2 |
2011-11_ |
9 |
GBT93-12 |
WASHER |
2 |
2011-11_ |
FT700.43.001-2 43.2-制动器总成-2 43BRAKER ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT882-B14X45-A0P |
PIN |
1 |
2004-01_ |
10 |
FT65.43.154 |
OIL SEAL |
1 |
2011-11_ |
11 |
FT65.43.153 |
OIL SEAL |
1 |
2011-11_ |
12 |
GBT3452.1-132X3.55G |
O-SEAL RING |
1 |
2011-11_ |
13 |
GBT91-6.3X45-AOP |
PIN |
1 |
2011-11_ |
14 |
GBT898-GM12-M12X1.25X40-8.8-A2L |
8.8-A3L STUD |
5 |
2011-11_ |
15 |
GBT93-12-A0P |
SPRING WASHER |
5 |
2011-11_ |
16 |
GBT6171-M12X1.25-A2L |
NUT |
5 |
2011-11_ |
17 |
FT700.43.102 |
LEFT BRAKE HOUSING |
1 |
2011-11_ |
18 |
FT65.43.015 |
BRAKE FRICTION DISC ASSEMBLY |
2 |
2011-11_ |
19 |
GBT882-B14X26-A0P |
PIN |
2 |
2004-01_ |
2 |
GBT6172.1-M12-A3L |
NUT |
2 |
2011-11_ |
20 |
GBT91-4×26-AOP |
PIN |
4 |
2011-11_ |
21 |
FT65.43.108 |
BRAKE PRESSURE PLATE |
2 |
2011-11_ |
21 |
FT65.43.014 |
BRAKE PRESSURE PLATE ASSEMBLY |
1 |
2011-11_ |
22 |
GBT882-B14X40-AOP |
PIN |
2 |
2011-11_ |
23 |
FT65.43.113 |
BRAKE PLATE PULL ROD |
1 |
2011-11_ |
24 |
FT65.43.112 |
BRAKE PLATE PULL ROD FORK HEAD |
1 |
2011-11_ |
25 |
FT65.43.111 |
BRAKE DISC ROD |
2 |
2011-11_ |
26 |
FT65.43.109 |
BRAKE PRESS PLATE RETURN SPRING |
5 |
2011-11_ |
26 |
FT65.43.109 |
BRAKE PRESS PLATE RETURN SPRING |
5 |
2011-11_ |
27 |
GBT308-22.225 |
BALL |
5 |
2011-11_ |
28 |
FT65.43.103 |
BRAKE COVER ADJUSTING WASHER |
999 |
2011-11_ |
29 |
FT65.43.104 |
LEFT BRAKE COVER |
1 |
2011-11_ |
3 |
FT65.43.117 |
BRAKE ARM ROUND PIN |
1 |
2011-11_ |
FT700.43.001-2 43.2-制动器总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
30 4 5 6 7
8 9 |
GBT5783-M10X40-A3L GBT91-4X25-A0P FT65.43.114 FT65.43.019 GBT5783-M10X35-A3L
GBT93-10-AOP FT65.43.118 |
BOLT PIN LEFT BRAKE ROCKER RUBBER COVER ASSEMBLY BOLT
WASHER BRAKE ROCKER SEAT |
7 1 1 1 4
11 1 |
2011-11_ 2004-01_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |
