LOVOL TA704-1F161H1K Tractor Parts Catalogue 16
FT704.38B.001-2 38.2-后桥总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4 |
FT65.38.111 |
DIFFERENTIAL RIGHT HOUSING |
1 |
2011-11_ |
4 |
FT65.38.111a |
DIFFERENTIAL RIGHT HOUSING |
1 |
2014-08_ |
5 |
FT65.38.118 |
HALF SHAFT GEAR WASHER |
2 |
2011-11_ |
6 |
FT65.38.117 |
HALF SHAFT GEAR |
2 |
2011-11_ |
7 |
FT700.38.110 |
DRIVEN SPIRAL BEVEL GEAR |
1 |
2011-11_ |
8 |
FT65.38.113 |
ROUND BOLT |
8 |
2011-11_ |
8 |
FT65.38.113 |
ROUND BOLT |
8 |
2011-11_ |
9 |
FT65.38.114 |
DIFFERENTIAL CROSS SHAFT |
1 |
2011-11_ |
9 |
FT65.38.114a |
DIFFERENTIAL CROSS SHAFT |
1 |
2014-08_ |

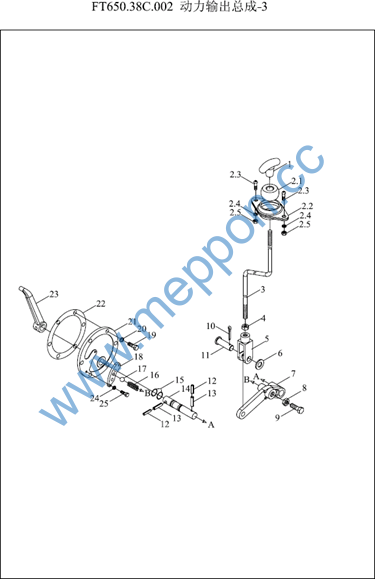

FT650.38C.002-3 38.3-动力输出总成-3 PTO ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT65.38.023 |
PTO SHAFT FORK ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.38.051 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
12 |
GBT879.1-5X28 |
PIN |
2 |
2011-11_ |
13 |
GBT879.1-8X28 |
PIN |
2 |
2011-11_ |
14 |
FT65.38.172 |
FORK SHAFT |
1 |
2011-11_ |
15 |
GBT3452.1-13.2X2.65 |
O-SEAL RING |
2 |
2011-11_ |
16 |
FT65.38.165a |
SPRING |
1 |
2011-11_ |
17 |
GBT308-12-G200-b |
BALL |
1 |
2011-11_ |
18 |
FT65.38.170 |
FORK HANDLE LOCATING BOARD |
1 |
2011-11_ |
19 |
GBT5781-M10X25-A3L |
BOLT |
6 |
2011-11_ |
2 |
FT65.38.024 |
SEAL LINER SEAT ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT65.38.504 |
SPHERICAL SHAFT LINING |
1 |
2011-11_ |
2.2 |
TG1204.435.2-01 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
2.2 |
TG1204.435.2-01 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
2.3 |
GBT818-M6X14-A2L |
SCREW |
2 |
2011-11_ |
2.4 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
2.5 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
20 |
GBT93-10-AOP |
WASHER |
6 |
2011-11_ |
21 |
FT65.38.167 |
FORK SEAT |
1 |
2011-11_ |
22 |
FT65.38.166 |
FORK SEAT LINER |
1 |
2011-11_ |
23 |
FT65.38.171 |
FORK |
1 |
2011-11_ |
24 |
GBT93-5-A0P |
WASHER |
2 |
2011-11_ |
25 |
GBT5781-M5X12-A02L |
BOLT |
2 |
2011-11_ |
3 |
FT65.38.502 |
CONTROL ROD |
1 |
2011-11_ |
3 |
FT65.38.502 |
CONTROL ROD |
1 |
2011-11_ |
FT650.38C.002-3 38.3-动力输出总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4 5 6 7 8
9 |
GBT6170-M10-A3L FT65.38.503 GBT95-12 FT65.38.501a GBT6176-M14X1.5-A3L GBT5786-M14X1.5X30-A3L |
NUT CONNECTING ROD FORK WASHER
HEXAGON NUT, TYPE-2 BOLT |
1 1 1 1 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

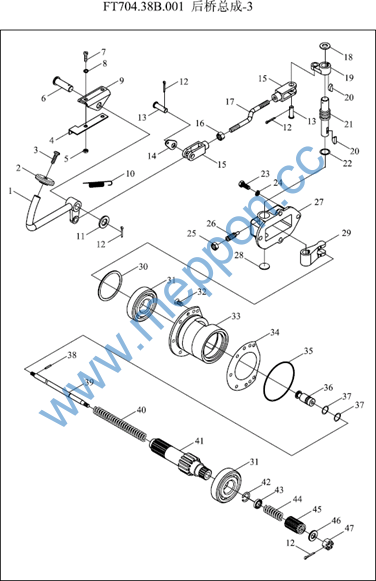

FT704.38B.001-3 38.3-后桥总成-3 38REAR AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.38.041 |
DIFFERENTIAL LOCK PEDAL ROD WELDMENT |
1 |
2011-11_ |
10 |
FT65.38.403 |
TIED-REINFORCEMENT |
1 |
2011-11_ |
11 |
GBT97.1-16 |
WASHER |
1 |
2011-11_ |
12 |
GBT91-3.2X24 |
PIN |
2004-01_ |
|
14 |
FT65.38.410 |
SPRING SEAT PLATE |
1 |
2011-11_ |
15 |
FT65.38.503 |
CONNECTING ROD FORK |
2 |
2011-11_ |
16 |
GBT6170-M10-A3L |
NUT |
1 |
2011-11_ |
17 |
FT65.38.409 |
DIFFERENTIAL LOCK LONG CONTROL PULL ROD |
1 |
2011-11_ |
18 |
FT65.38.196 |
WASHER |
1 |
2011-11_ |
19 |
FT65.38.405 |
CONNECTING ACROSS ARM |
1 |
2011-11_ |
2 |
FT65.38.401 |
DIFFERENTIAL LOCK PEDAL |
1 |
2011-11_ |
21 |
FT65.38.190 |
DIFFERENTIAL LOCK CONTROL SHAFT |
1 |
2011-11_ |
23 |
GBT5783-M10×25-A3L |
BOLT |
4 |
2011-11_ |
24 |
GBT93-10 |
WASHER 10 |
4 |
2011-11_ |
25 |
GBT6170-M6-A2L |
NUT |
1 |
2011-11_ |
27 |
FT65.38.127 |
COVER |
1 |
2011-11_ |
28 |
FT65.38.128 |
BULK HEAD |
1 |
2011-11_ |
29 |
FT65.38.126 |
FORK |
1 |
2011-11_ |
3 |
GBT67-M6×16-A2L |
SCREW |
1 |
2011-11_ |
30 |
FT700.38.153 |
SHORT HALF SHAFT ADJUSTING WASHER |
999 |
2011-11_ |
32 |
FT65.38.215 |
LOCKING SCREW |
2 |
2011-11_ |
33 |
FT65.38.122 |
FINAL TRANSMISSION PINION BEARING SEAT (RIGHT) |
1 |
2011-11_ |
34 |
FT65.38.123 |
ADJUSTING WASHER |
999 |
2011-11_ |
35 |
FT65.38.216 |
O-RING |
1 |
2011-11_ |
36 |
FT65.38.138 |
PUSH ROD END |
1 |
2011-11_ |
FT704.38B.001-3 38.3-后桥总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
39 |
FT65.38.137 |
PUSH ROD |
1 |
2011-11_ |
4 |
FT65.38.402 |
TENSION SPRING FIXING BRACKET |
1 |
2011-11_ |
4 |
FT65.38.402 |
TENSION SPRING FIXING BRACKET |
1 |
2011-11_ |
40 |
FT65.38.136 |
RETURN SPRING |
1 |
2011-11_ |
41 |
FT700.38.132 |
RIGHT SHORT HALF SHAFT |
1 |
2011-11_ |
42 |
FT65.38.135 |
SNAP RING |
1 |
2011-11_ |
43 |
FT65.38.134 |
OUTER RETAINER RING |
1 |
2011-11_ |
43 |
FT65.38.134 |
OUTER RETAINER RING |
1 |
2011-11_ |
44 |
FT65.38.133 |
CUSHION SPRING |
1 |
2011-11_ |
45 |
FT65.38.131 |
CONNECTING TOOTH BUSH |
1 |
2011-11_ |
5 |
GBT6172-M8-A2L |
NUT |
2 |
2011-11_ |
6 |
FT65.38.406 |
PIN |
1 |
2011-11_ |
7 |
GBT65-M8X14-A2L |
SCREW |
2 |
2004-01_ |
8 |
GBT93-8 |
WASHER 8 |
2 |
2011-11_ |
9 |
FT65.38.404 |
PEDAL ROD BRACKET |
1 |
2011-11_ |

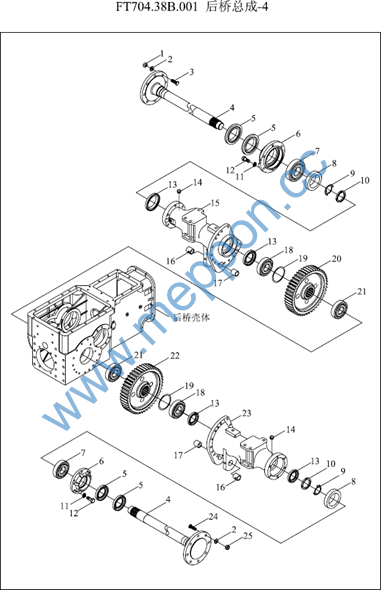

FT704.38B.001-4 38.4-后桥总成-4 38REAR AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT6176-M18X1.5-12-LH-A3L |
HEXAGON NUT, TYPE-2 |
8 |
2004-01_ |
10 |
GBT812-M68X2 |
ROUND NUT |
2 |
2011-11_ |
11 |
GBT93-12-A0P |
SPRING WASHER |
12 |
2011-11_ |
12 |
GBT5783-M12X35-A3L |
BOLT |
12 |
2011-11_ |
12 |
GBT5783-M12X35-A3L |
BOLT |
12 |
2011-11_ |
13 |
GBT9877.1-B65X95X10 |
O RING |
4 |
2011-11_ |
14 |
JBT7904.1-M10X1 |
OIL CUP |
2 |
2011-11_ |
15 |
FT700.38.146 |
LEFT HALF SHAFT SLEEVE |
1 |
2011-11_ |
16 |
FT65.38.210 |
BUSH(1) |
2 |
2011-11_ |
17 |
FT65.38.211 |
BUSH(2) |
2 |
2011-11_ |
18 |
GBT297-32213 |
BEARING |
2 |
2011-11_ |
19 |
FT700.38.125 |
FINAL TRANSMISSION ADJUSTING WASHER |
999 |
2011-11_ |
2 |
FT804.31B.120 |
WASHER |
16 |
2011-11_ |
20 |
FT700.38.177 |
FINAL REDUCTION BIG GEAR (LEFT) |
1 |
2011-11_ |
21 |
FT700.38.178 |
FINAL REDUCTION BIG GEAR (RIGHT) |
1 |
2011-11_ |
22 |
GBT276-30312 |
BEARING |
2 |
2011-11_ |
23 |
FT700.38.151 |
RIGHT HALF SHAFT SLEEVE |
1 |
2011-11_ |
23 |
FT700.38.151 |
RIGHT HALF SHAFT SLEEVE |
1 |
2011-11_ |
24 |
FT65.38.140a |
REAR HUB BOLT |
8 |
2011-11_ |
25 |
GBT6176-M18X1.5-12-A3L |
HEXAGON NUT, TYPE-2 |
8 |
2011-11_ |
3 |
FT65.38.222 |
REAR HUB BOLT (LEFT) |
8 |
2011-11_ |
4 |
FT700.38.145 |
LONG HALF SHAFT |
2 |
2011-11_ |
5 |
GBT9877.1-FB80X105X10 |
O RING |
4 |
2011-11_ |
6 |
FT65.38.141b |
BEARING SEAT |
2 |
2011-11_ |
7 |
GBT276-6314 |
BEARING |
2 |
2011-11_ |
