LOVOL TA704-1F161H1K Tractor Parts Catalogue 02
1004-4TRT70N04-11 10.11-风扇驱动装置 FAN DRIVE FBH00001
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 7 8 |
T4113H058 T2314J014 T63907002 T64401006A T64406007
T3748W232 T2314K166 GB93-87D8 |
FAN DRIVING HOUSING BOLT BELT WHEEL BELT FAN
FAN RING BOLT SPRING WASHER |
1 4 1 2 1
1 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

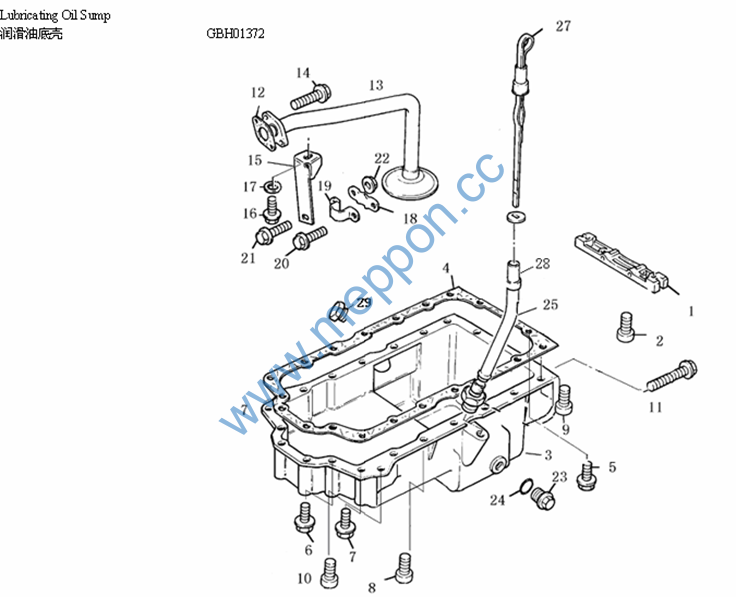

1004-4TRT70N04-12 10.12-润滑油底壳-12 LUBRICATING OIL SUMP
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T3627P024 |
AXLE FRAME |
1 |
2011-11_ |
10 |
T2314K213 |
BOLT |
2 |
2011-11_ |
10 |
T2314K213 |
BOLT |
2 |
2011-11_ |
11 |
GBT5783-M16X45 |
BOLT |
4 |
2011-11_ |
12 |
T36832137A |
WASHER |
1 |
2011-11_ |
13 |
T3575A046 |
OIL SUCTION PIPE |
1 |
2011-11_ |
14 |
T2314H007 |
BOLT |
2 |
2011-11_ |
15 |
T3821D012 |
SUPPOT BRACKET |
1 |
2011-11_ |
16 |
T2314H002 |
BOLT |
1 |
2011-11_ |
17 |
T0920484 |
WASHER |
1 |
2011-11_ |
17 |
T0920484 |
WASHER |
1 |
2011-11_ |
18 |
T3661V002 |
PLATE |
1 |
2011-11_ |
19 |
T3661C002 |
CLIP |
1 |
2011-11_ |
2 |
T2311D039 |
BOLT |
2 |
2011-11_ |
20 |
T2314F002 |
BOLT |
1 |
2011-11_ |
21 |
T2314F004 |
BOLT |
1 |
2011-11_ |
21 |
T2314F004 |
BOLT |
1 |
2011-11_ |
22 |
T2318A602 |
NUT |
2 |
2011-11_ |
23 |
T32186405A |
OIL SUMP PLUG |
2 |
2011-11_ |
24 |
T2415715 |
O-RING |
2 |
2011-11_ |
25 |
T3577A125 |
OIL DIPSTICK PIPE |
1 |
2011-11_ |
27 |
T3178C076 |
OIL DISTICK |
1 |
2011-11_ |
28 |
T33812116 |
OLIVE |
1 |
2011-11_ |
29 |
T2431A016 |
PLUG |
1 |
2011-11_ |
3 |
T63802001A |
OIL SUMP |
1 |
2011-11_ |
1004-4TRT70N04-12 10.12-润滑油底壳-12(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4 5 5 6 7
8 9 |
T36815736B T2314H055A T2314H055A T2314H023A T2314H023A
T2314H015A T2314H012A |
WASHER BOLT BOLT BOLT BOLT
BOLT BOLT |
1 2 2 4 2
10 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

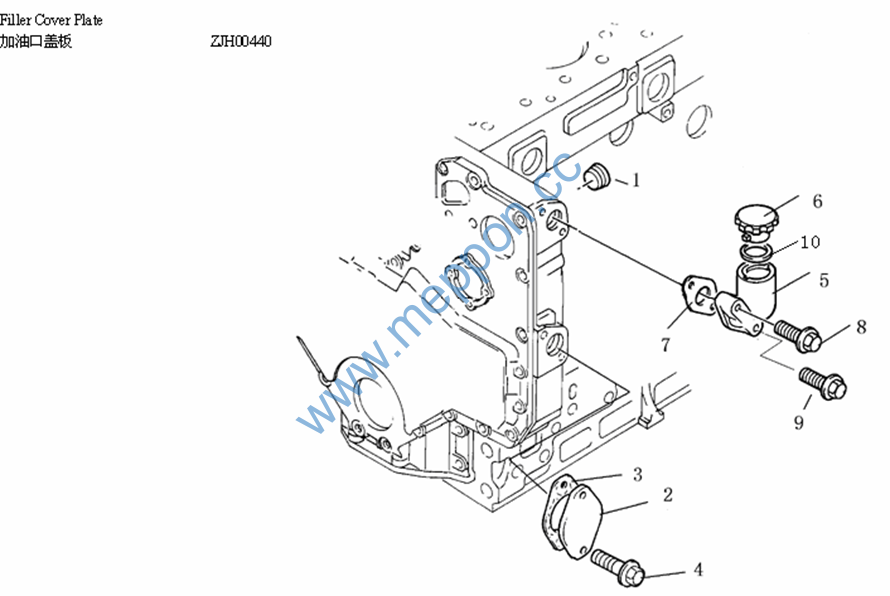

1004-4TRT70N04-13 10.13-加油口盖板 FILLER COVER PLATE
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 10 2 3
4 5 6 7 8
9 |
T0650586 T0650586 GBT1235-D38X3.1 T3617A001 T3683H006A
T2314H003 T74001002 T74001202 T3683H006A T2314H010
T2314H007 |
SCREW PLUG SCREW PLUG O-RING PLATE WASHER
BOLT FILLING CAP COVER WASHER BOLT
BOLT |
1 1 1 1 1
1 1 1 2 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

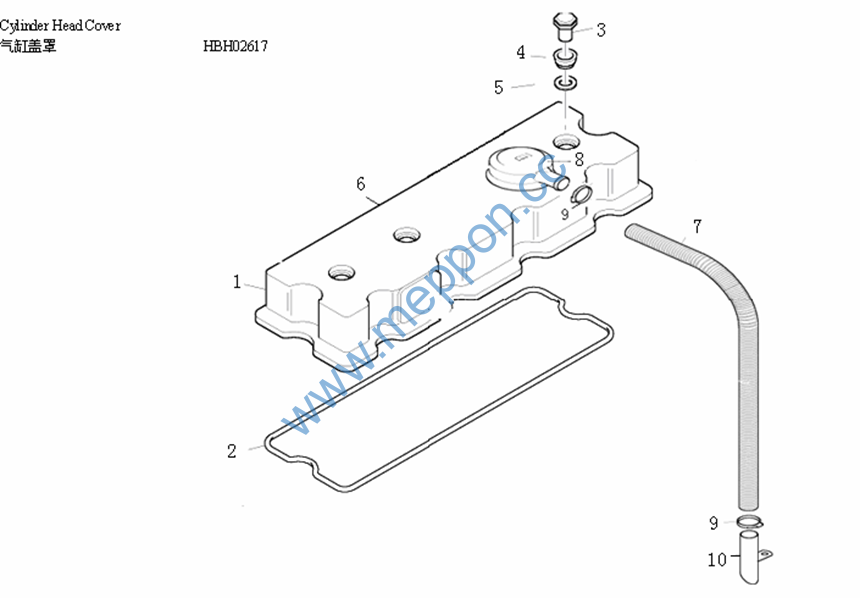

1004-4TRT70N04-14 10.14-气缸盖罩 CYLINDER COVER
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T4142X046G |
CYLINDER COVER BONNET ASSEMBLY |
1 |
2011-11_ |
10 |
T3573A006B |
SUPPOT BRACKET |
1 |
2011-11_ |
2 |
T3681A021A |
CYL. HEAD COVER JOINT |
1 |
2011-11_ |
3 |
T3274A003 |
NUT |
3 |
2011-11_ |
4 |
T0920009 |
WASHER |
3 |
2011-11_ |
5 |
T33817135 |
SEAL RING |
3 |
2011-11_ |
6 |
T3687A507 |
SEAL |
1 |
2011-11_ |
7 |
T33881108E |
BREATH PIPE |
1 |
2011-11_ |
8 |
T4133J001 |
1 |
2011-11_ |
|
9 |
T0180066B |
CLIP |
1 |
2011-11_ |
9 |
T0180066A |
CLIP |
1 |
2011-11_ |
9 |
T0180066B |
CLIP |
1 |
2011-11_ |

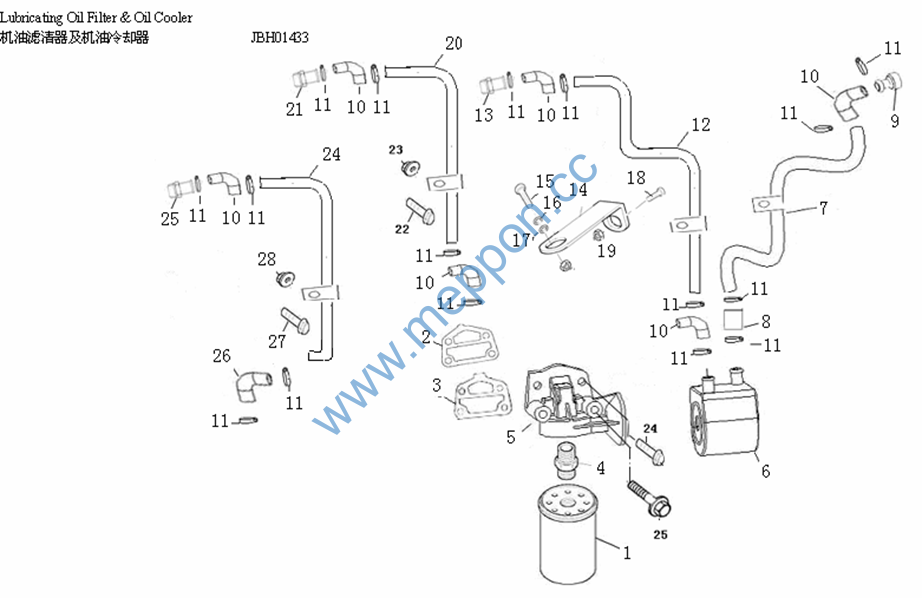

1004-4TRT70N04-15 10.15-机油滤清器及机油冷却器 LUBRICATING OIL FILTER & OIL COOLER
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T64101001 |
OIL FILTER |
1 |
2011-11_ |
1.1 |
T74105021 |
OIL FILTER ELEMENT |
1 |
2011-11_ |
10 |
T34821121 |
BENDING HOSE |
3 |
2011-11_ |
11 |
T2481877A |
CLAMP HOOP |
8 |
2011-11_ |
12 |
T4126E067B |
OIL COOLER WATER RETURN PIPE |
1 |
2011-11_ |
13 |
T74202003 |
CONNECTING JOINT |
1 |
2011-11_ |
14 |
T74202010 |
SUPPOT BRACKET |
1 |
2011-11_ |
15 |
GBT5783-M8X15 |
BOLT |
1 |
2011-11_ |
16 |
GBT97.1-D8 |
WASHER |
1 |
2011-11_ |
17 |
GB93-87D8 |
SPRING WASHER |
1 |
2008-03_ |
18 |
T2314J002 |
BOLT |
1 |
2011-11_ |
19 |
T2318A604 |
NUT |
1 |
2011-11_ |
2 |
T3773T101A |
PAD BOARD |
1 |
2011-11_ |
29 |
T2314J010 |
BOLT |
2 |
2011-11_ |
3 |
T3686T006A |
WASHER |
2 |
2011-11_ |
30 |
T2314J019 |
BOLT |
2 |
2011-11_ |
4 |
T33554128A |
CONNECTING JOINT |
1 |
2011-11_ |
5 |
T3773P312A |
HEAD、LUB. OIL |
1 |
2011-11_ |
6 |
T74202038 |
OIL COOLER |
1 |
2011-11_ |
7 |
T4126E068G |
PIPE、 WATER INLET |
1 |
2011-11_ |
8 |
T3385H001 |
CONNECTING RUBBER PIPE |
1 |
2011-11_ |
9 |
T64202014 |
CONNECTION |
1 |
2011-11_ |
