LOVOL TA704-1F161H1K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
1 |
1004-4TRT70N04-1 |
CYLINDER BLOCK |
1 |
2 |
1004-4TRT70N04-10 |
STARTING MOTOR |
3 |
3 |
1004-4TRT70N04-11 |

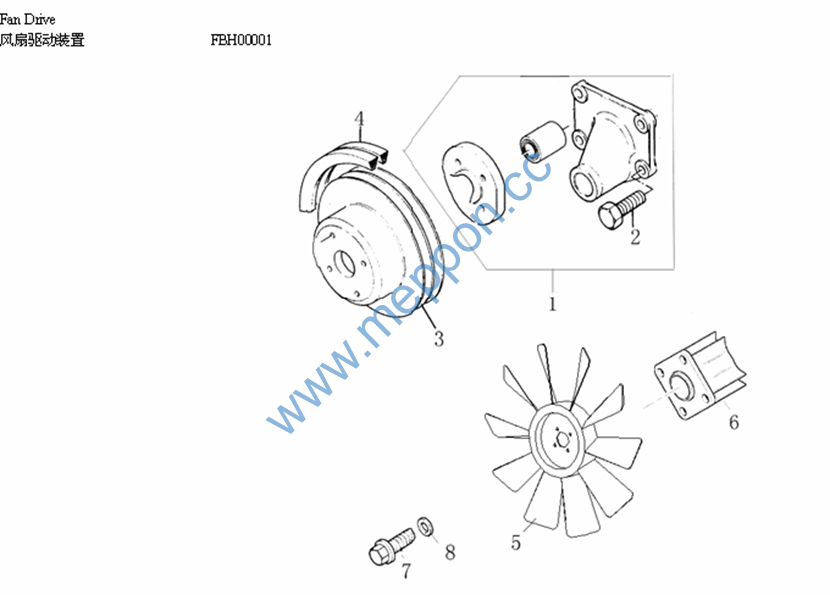

FAN DRIVE FBH00001 |
5 |
4 |
1004-4TRT70N04-12 |
LUBRICATING OIL SUMP |
7 |
5 |
1004-4TRT70N04-13 |
FILLER COVER PLATE |
11 |
6 |
1004-4TRT70N04-14 |
CYLINDER COVER |
13 |
7 |
1004-4TRT70N04-15 |
LUBRICATING OIL FILTER & OIL COOLER |
15 |
8 |
1004-4TRT70N04-17 |
WATER PUMP & THERMOSTAT |
17 |
9 |
1004-4TRT70N04-18 |
WATER OUTLET & INLET |
21 |
10 |
1004-4TRT70N04-19 |
ALTERNATOR & GENERATOR |
23 |
11 |
1004-4TRT70N04-2 |
TIMING GEAR& CAMSHAFT |
27 |
12 |
1004-4TRT70N04-20.1 |
AIR COMPRESSOR |
31 |
13 |
1004-4TRT70N04-20.2 |
AIR COMPRESSOR |
33 |
14 |
1004-4TRT70N04-21 |
GEAR DRIVE AUXILIARY DRIVE OPTION |
35 |
15 |
1004-4TRT70N04-22.1 |
MANIFOLDS & EXHAUST SYSTEM |
37 |
16 |
1004-4TRT70N04-22.2 |
MANIFOLDS & EXHAUST SYSTEM |
39 |
17 |
1004-4TRT70N04-23 |
FUEL FILTER AND PIPE |
43 |
18 |
1004-4TRT70N04-24 |
LIFT PUMP AND BLANKING PLATES |
45 |
19 |
1004-4TRT70N04-25 |
ENGINE LIFTING |
47 |
20 |
1004-4TRT70N04-26 |
MOUNTINGS |
49 |
21 |
1004-4TRT70N04-27 |
DRAIN VALVE |
51 |
22 |
1004-4TRT70N04-28 |
JOINTS & GASKETS-BOTTOM SERVICE KIT |
53 |
23 |
1004-4TRT70N04-29 |
JOINTS & GASKETS-BOTTOM SERVICE KIT |
55 |
24 |
1004-4TRT70N04-3 |
CRANKSHAFT PISTONS & CONNECTING RODS |
57 |
25 |
1004-4TRT70N04-4 |
CYLINDER COVER |
59 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
26 |
1004-4TRT70N04-5 |
ROCKER SHAFT |
63 |
27 |
1004-4TRT70N04-6 |
LUBRICATING OIL PUMP |
65 |
28 |
1004-4TRT70N04-7.1 |
FUEL INJECTION EQUIPMENT |
67 |
29 |
1004-4TRT70N04-7.2 |
FUEL INJECTION EQUIPMENT |
69 |
30 |
1004-4TRT70N04-8 |
FLYWHEEL HOUSING |
73 |
31 |
1004-4TRT70N04-9 |
FLYWHEEL & STARTER RING |
75 |
32 |
FT700.11N.001 |
11-AIR CLEANER ASSEMBLY |
77 |
33 |
TA700.13 |
13-COOLING SYSTEM ASSEMBLY |
79 |
34 |
FT700.20G.001 |
20-CONTROL MECHANISM ASSEMBLY OF ENGINE |
81 |
35 |
TA800.211 |
21.1-CLUTCH SUBASSEMBLY |
85 |
36 |
TA800.212B |
21.2-CLUTCH CONTROL ASSEMBLY |
87 |
37 |
TA700.22 |
22-EXHAUST SYSTEM ASSEMBLY |
91 |
38 |
TA704.311 |
31.1-FRONT DRIVING AXLE ASSEMBLY |
93 |
39 |
TA704.311-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
95 |
40 |
TA704.311(N)-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
99 |
41 |
TA704.311-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
103 |
42 |
TA704.311(N)-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
107 |
43 |
TA704.311(N)-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
109 |
44 |
TA704.311(N)-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
111 |
45 |
TA704.311(N)-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
113 |
46 |
TA704.311(N)-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
115 |
47 |
TA704.311(N)-7 |
FRONT DRIVING AXLE ASSEMBLY-7 |
117 |
48 |
TA704.311(N)-8 |
FRONT DRIVING AXLE ASSEMBLY-8 |
119 |
49 |
TA704.311(N)-9 |
FRONT DRIVING AXLE ASSEMBLY-9 |
123 |
50 |
TA704.312G |
31.2-BRACKET ASSEMBLY |
125 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
51 |
TA704.311-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
127 |
52 |
TA704.311-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
129 |
53 |
TA704.311-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
133 |
54 |
TA704.311-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
135 |
55 |
FT654.32.001 |
32-FRONT WHEEL ASSEMBLY |
137 |
56 |
FT650.34B.001 |
34-REAR DRIVE WHEEL ASSEMBLY |
139 |
57 |
FT65.35.001 |
35-TOWING MECHANISM ASSEMBLY |
141 |
58 |
FT700.37F.001-1 |
GEARBOX ASSEMBLY-1 |
143 |
59 |
FT700.37F.001-2 |
GEARBOX ASSEMBLY-2 |
145 |
60 |
FT700.37F.001-3 |
GEARBOX ASSEMBLY-3 |
147 |
61 |
FT700.37F.001-4 |
GEARBOX ASSEMBLY-4 |
151 |
62 |
FT700.37F.001-5 |
GEARBOX ASSEMBLY-5 |
155 |
63 |
FT700.37F.001-6 |
GEARBOX ASSEMBLY |
159 |
64 |
FT650.38C.002-1 |
POWER TAKE-OFF ASSEMBLY-1 |
163 |
65 |
FT704.38B.001-1 |
38REAR AXLE ASSEMBLY-1 |
165 |
66 |
FT650.38C.002-2 |
POWER TAKE-OFF ASSEMBLY-2 |
169 |
67 |
FT704.38B.001-2 |
38REAR AXLE ASSEMBLY-2 |
171 |
68 |
FT650.38C.002-3 |
PTO ASSEMBLY-3 |
175 |
69 |
FT704.38B.001-3 |
38REAR AXLE ASSEMBLY-3 |
179 |
70 |
FT704.38B.001-4 |
38REAR AXLE ASSEMBLY-4 |
183 |
71 |
FT704.40G.001-1 |
40FULL HYDRAULIC STEERING ASSEMBLY-1 |
187 |
72 |
FT704.40G.001-2 |
40FULL HYDRAULIC STEERING ASSEMBLY-2 |
191 |
73 |
FT704.40G.001-3 |
40FULL HYDRAULIC STEERING ASSEMBLY-3 |
193 |
74 |
FT704.42B.001-1 |
TRANSFER CASE ASSEMBLY-1 |
195 |
75 |
FT704.42B.001-2 |
TRANSFER CASE ASSEMBLY-2 |
197 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
76 |
FT704.42B.001-3 |
42TRANSFER CASE ASSEMBLY -3 |
199 |
77 |
FT700.43.001-1 |
43BRAKER ASSEMBLY-1 |
201 |
78 |
FT700.43.001-2 |
43BRAKER ASSEMBLY-2 |
205 |
79 |
FT700.43.001-3 |
43BRAKER ASSEMBLY-3 |
209 |
80 |
FT700.44.001 |
44SEAT INSTALLATION ASSEMBLY |
213 |
81 |
FT704.45Q.001-1 |
DISMOUNTABLE FLOOR VEHICLE BODY ASSEMBLY-1 |
215 |
82 |
FT704.45Q.001-2 |
BREIF FLOOR ASSEMBLY-2 |
219 |
83 |
FT700.46.001 |
46-SAFETY FRAME ASSEMBLY |
221 |
84 |
FT65.47C.005a |
47-FRONT CONNECTION EQUIPMENT INSTALLATION |
223 |
85 |
FT704.47.006 |
47-CONNECTING EQUIPMENT INSTALLATION ASSEMBLY |
225 |
86 |
TA700.471-1 |
BONNET ASSEMBLY-1 |
227 |
87 |
TA700.471-2 |
BONNET ASSEMBLY-2 |
231 |
88 |
TA700.472 |
47.2-BONNET LOW PLATE ASSEMBLY |
233 |
89 |
TA700.474A |
47.4-BONNET SEAL INSTALLATION ASSEMBLY |
235 |
90 |
TA600.481A |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
237 |
91 |
TA600.482C |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
239 |
92 |
TA600.483 |
48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
243 |
93 |
TA600.484A |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
245 |
94 |
TA600.485 |
48.5-BATTERY INSTALLATION ASSEMBLY |
247 |
95 |
TA600.487E |
48.7-COMBINED INSTRUMENT ASSEMBLY |
249 |
96 |
FT65.49.001 |
49-TOOL BOX ASSEMBLY |
251 |
97 |
TA700.501A |
50.1-MAIN OIL TANK ASSEMBLY |
253 |
98 |
TA700.502A |
50.2-AUXILIARY OIL TANK ASSEMBLY |
255 |
99 |
TA700.503C |
50.3-AUXILIARY OIL TANK INSTALLATION ASSEMBLY |
259 |
100 |
TA650.504 |
50.4-OIL CONVEYING PIPE INSTALLATION ASSEMBLY |
261 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
101 |
FT65.55.001-1 |
LIFTER ASSEMBLY-1 |
263 |
102 |
FT65.55.001-2 |
LIFTER ASSEMBLY-2 |
267 |
103 |
FT65.55.001-3 |
LIFTER ASSEMBLY-3 |
271 |
104 |
FT65.55.001-4 |
LIFT ASSEMBLY-4 |
273 |
105 |
FT65.55.001-5 |
LIFT ASSEMBLY-5 |
277 |
106 |
FT654.56.001a-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
281 |
107 |
FT654.56.001a-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
283 |
108 |
FT654.56.001a-3 |
SUSPENSION ASSEMBLY-3 |
285 |
109 |
FT65.57.001-1 |
DISTRIBUTOR ASSEMBLY-1 |
287 |
110 |
FT65.57.001-2 |
DISTRIBUTOR ASSEMBLY-2 |
289 |
111 |
FT65.57.001-3 |
57DISTRIBUTOR ASSEMBLY-3 |
291 |
112 |
FT65.57.001-4 |
293 |
|
113 |
FT704.58G.001-1 |
MULTI-WAY VALVE OIL PUMP OIL PIPE ASSEMBLY-1 |
295 |
114 |
FT704.58G.001-2 |
MULTI-WAY VALVE OIL PUMP OIL PIPE ASSEMBLY-2 |
299 |
115 |
FT700.74B.001 |
74-FRONT BALLAST ASSEMBLY |
303 |
116 |
FT700.74B.002 |
74-FRONT BALLAST BRACKET ASSEMBLY |
305 |
117 |
FT650.91.001 |
91-REAR BALLAST ASSEMBLY |
307 |
118 |
1004-4TRT70N04-16 |
FRONT END DRIVE INPUT |
309 |

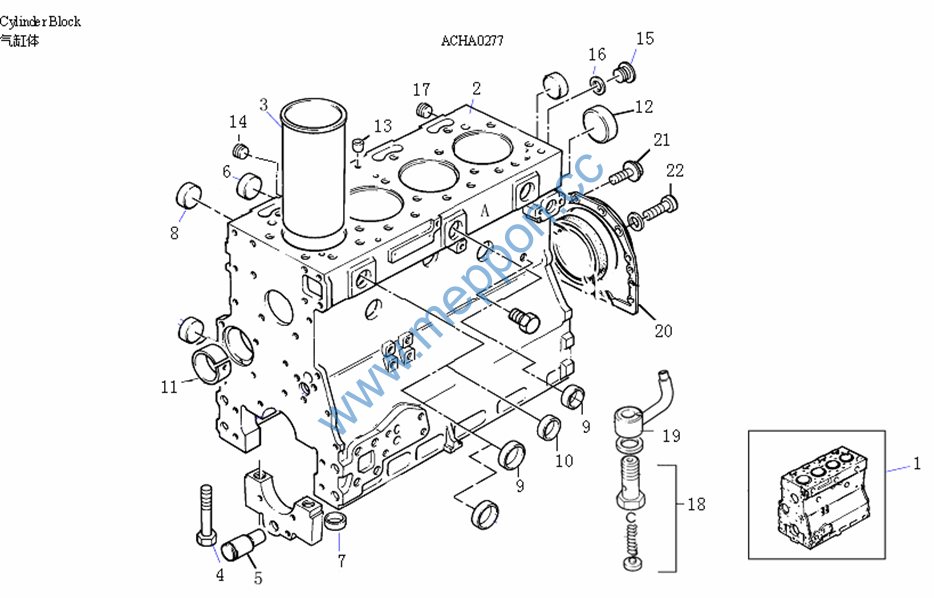

1004-4TRT70N04-1 10.1-气缸体 CYLINDER BLOCK
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TZZ50265 |
CYLINDER BLOCK ASSEMBLY |
1 |
2011-11_ |
10 |
T32418124 |
COREHOLE PLUG |
1 |
2011-11_ |
11 |
T31134165 |
SLEEVE |
1 |
2011-11_ |
12 |
T32416119 |
PLUG |
1 |
2011-11_ |
13 |
T32417134 |
PLUG |
1 |
2011-11_ |
14 |
T64404002 |
PLUG |
1 |
2011-11_ |
15 |
T32168212 |
PLUG |
1 |
2011-11_ |
16 |
T72101002 |
WASHER |
1 |
2011-11_ |
17 |
T0650588 |
PLUG |
1 |
2011-11_ |
18 |
T4138A017 |
PISTON COOLING JET |
4 |
2011-11_ |
19 |
T3861A027 |
COOLING NOZZLE ASSEMBLY |
4 |
2011-11_ |
2 |
T3711H121 |
BLOCK |
1 |
2011-11_ |
20 |
T2418F701 |
REAR OIL SEAL |
1 |
2011-11_ |
21 |
T3211C002 |
BOLT |
6 |
2011-11_ |
22 |
T3211C002 |
BOLT |
4 |
2011-11_ |
3 |
T3135X062 |
CYLINDER LINER |
4 |
2011-11_ |
4 |
T32166329 |
BOLT |
10 |
2011-11_ |
5 |
T3271H004 |
IDLER SHAFT |
1 |
2011-11_ |
6 |
T3774A004 |
PLUG |
4 |
2011-11_ |
7 |
T33142111 |
LOCATING SLEEVE |
10 |
2011-11_ |
8 |
T32418122 |
COREHOLE PLUG |
6 |
2011-11_ |
9 |
T0650710 |
COREHOLE PLUG |
6 |
2011-11_ |

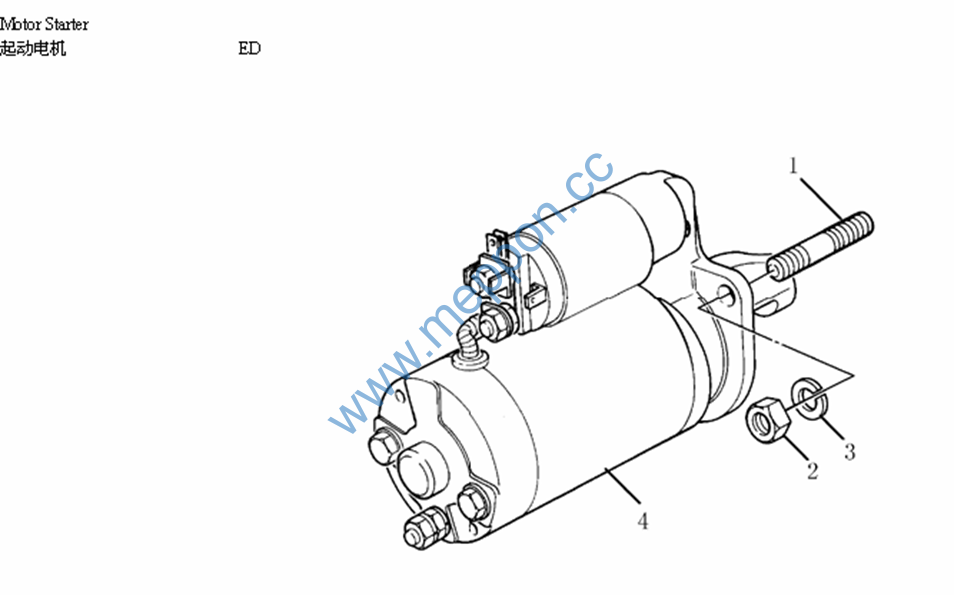

1004-4TRT70N04-10 10.10-起动电机 STARTING MOTOR
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 0 0 0 0
1 2 3 4 |
TZZ90156 TZZ90153 T73701020 T73701019 T63701013
T2313C078 GBT6170-M10 GB93-10 T73701009 |
MOTOR FRONT COVER CARBON BRUSH ONE-WAY VALVE MECHANISM SUCTION SWITCH BUSHING UNIT
8.8-A3L STUD NUT M10 SPRING WASHER STARTING MOTOR |
1 1 1 1 1
3 3 3 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_
2011-11_ |
