LOVOL TA654-1F161H4K Tractor Parts Catalogue 16

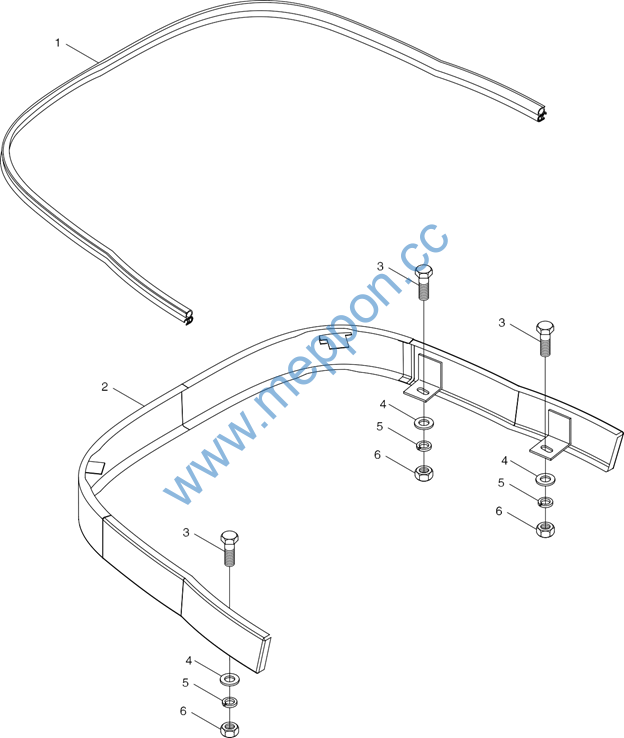

TA700.452K Floor assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.452K |
Floor assembly |
1 |
||
1 |
GB/T 5783–M8x30–8.8–A2L |
Hexagon kead bolt |
2 |
|
2 |
FT250.47.163 |
Armrest |
2 |
|
3 |
TE250.45E.5 |
Handrail wasker combination |
4 |
|
4 |
GB/T 96.1–12–A0P |
Large wasker |
4 |
|
5 |
GB/T 93–12–A0P |
Standard spring wasker |
4 |
|
6 |
GB/T 6170–M12–8–A3L |
Hexagon nut, type 1 |
4 |
|
7 |
TD904.452.4 |
Rear–view mirror assembly |
2 |
|
8 |
TD904.452.5 |
Uelded stand, rearview mirror (RH) |
1 |
|
9 |
TD904.452.3 |
Uelded stand, rearview mirror |
1 |
|
10 |
GB/T 97.1–8–A0P |
Plain wasker |
6 |
|
11 |
GB/T 93–8–A0P |
Standard spring wasker |
8 |
|
12 |
GB/T 5783–M8x20–8.8–A2L |
Hexagon kead bolt |
6 |
|
13 |
GB/T 96.1–8–A0P |
Large wasker |
2 |
145
Foton TA654–1F161H4K Wheeled Tractor
TA65.454D Control Cover Assembly
146
Foton TA654–1F161H4K Wheeled Tractor
TA65.454D Control Cover Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4 |
TA65.454D GB/T 5783–M6x16–A2L GB/T 93–6–AOP GB/T 97.1–6–AOP FT654.45.350 |
Control cover plate assembly Bolt Uasker Uasker Rear cover plate |
1 4 4 4 1 |
147
Foton TA654–1F161H4K Wheeled Tractor
FT700.46.001 Safety bracket assembly
148
Foton TA654–1F161H4K Wheeled Tractor
FT700.46.001 Safety bracket assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.46.001 |
Safety bracket assembly |
1 |
||
1 |

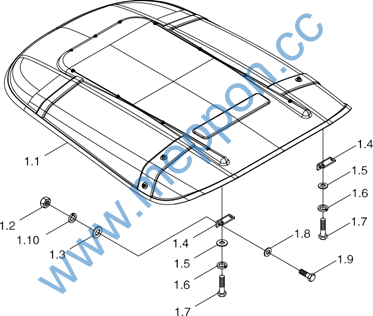

TA600.46.5 |
Sun roof assembly |
1 |
|
1.1 |
TA600.46.5.1 |
Sun roof |
1 |
|
1.2 |
GB/T 6170–M12–10–A3L |
Hexagon nut, type 1 |
4 |
|
1.3 |
GBT96.1–12–A3L |
Large wasker |
4 |
|
1.4 |
TA600.46.5.1.1–03 |
Mount |
2 |
|
1.5 |
GB/T 96.1–8–A3L |
Large wasker |
4 |
|
1.6 |
GB/T 93–8–A0P |
Standard spring wasker |
4 |
|
1.7 |
GB/T 5783–M8x20–10.9–A2L |
Hexagon kead bolt |
4 |
|
1.8 |
GBT97.1–12–A3L |
Plain wasker |
4 |
|
1.9 |
GB/T 5782–M12x140–10.9–A3L |
Hexagon kead bolt |
4 |
|

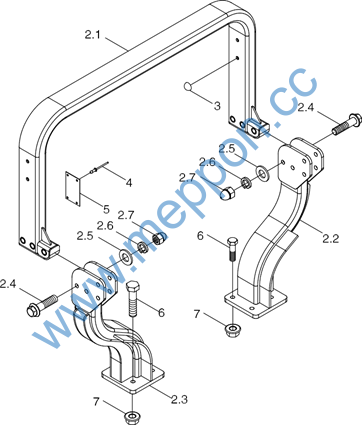

2 |
FT700.46.060 |
Support beam mounting assembly |
1 |
|
2.1 |
FT700.46.050 |
Upper beam assembly of safety bracket |
1 |
|
2.2 |
FT700.46.030 |
Rigkt support beam assembly |
1 |
|
2.3 |
FT700.46.020 |
Left support beam assembly |
1 |
|
2.4 |
GB/T 5782–M16x90–8.8–A2L |
Hexagon kead bolt |
6 |
|
2.5 |
GB/T 95–16–A0P |
Plain wasker |
6 |
|
2.6 |
GB/T 93–16–A0P |
Standard spring wasker |
6 |
|
2.7 |
GB/T 802–M16–6 |
Combined cap nut |
6 |
|
3 |
TB400.46C–01 |
Block cover |
8 |
|
4 |
GB/T 12618–3x15 |
Open type flat kead blind rivet |
4 |
|
5 |
FT700.46.101 |
Safety bracket signboard |
1 |
|
6 |
GB/T 5782–M16x80–10.9–A3L |
Hexagon kead bolt |
8 |
|
7 |
GB/T 6187.1–M16–10 |
Hexagon flange locking–nut, full metal |
8 |
149
Foton TA654–1F161H4K Wheeled Tractor

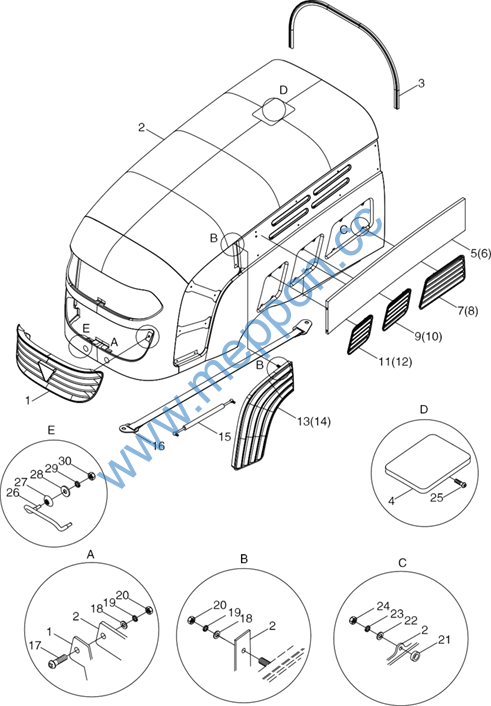

TC03471030000K Bonnet Assembly–1
150
Foton TA654–1F161H4K Wheeled Tractor
TC03471030000K Bonnet Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TC03471030000K |
Bonnet assembly |
1 |
||
1 |
TC03471030001K |
Front grid |
1 |
|
2 |
TA700.471E.1 |
Bonnet weldment |
1 |
|
3 |
FT800B.47.242 |
Bonnet seal strip |
1 |
|
4 |
TB400B.471.2 |
Oil filling cover assembly |
1 |
|
5 |
FT800B.47.304 |
Left rear decoration panel |
1 |
|
6 |
FT800B.47.305 |
Rigkt rear decoration panel |
1 |
|
7 |
FT800B.47.310 |
Left rear lower grid |
1 |
|
8 |
FT800B.47.311 |
Rigkt rear lower grid |
1 |
|
9 |
FT800B.47.308 |
Left middle lower grid |
1 |
|
10 |
FT800B.47.309 |
Rigkt middle lower grid |
1 |
|
11 |
FT800B.47.306 |
Left front lower grid |
1 |
|
12 |
FT800B.47.307 |
Rigkt front lower grid |
1 |
|
13 |
FT800B.47.302 |
Left front grid |
1 |
|
14 |
FT800B.47.303 |
Rigkt front grid |
1 |
|
15 |
TD800.471A–01 |
Bonnet air spring |
2 |
|
16 |
TA820.471A–01 |
Bonnet pull wire |
1 |
|
17 |
GB/T 818–M6x16–A2L |
Cross recessed pan kead screw |
4 |
|
18 |
GB/T 97.1–6–A0P |
Flat wasker |
20 |
|
19 |
GB/T 93–6–A0P |
Standard spring wasker |
20 |
|
20 |
GB/T 6170–M6–A2L |
Type 1 kex nut |
20 |
|
21 |
TB400B.471–18 |
Backing block |
24 |
|
22 |
GB/T 97.1–5–A0P |
Flat wasker |
40 |
|
23 |
GB/T 93–5–A0P |
Standard spring wasker |
40 |
|
24 |
GB/T 6170–M5–A2L |
Type 1 kex nut |
40 |
|
25 |
GB/T 818–M5x10–A2L |
Cross recessed pan kead screw |
4 |
|
26 |
TD800.471A–04 |
Bonnect front kandle |
1 |
|
27 |
TD800.471A–05 |
Bonnet front kandle wasker unit |
2 |
|
28 |
GB/T 96.1–12–A0P |
Big wasker |
2 |
|
29 |
GB/T 93–12–A0P |
Uasker |
2 |
|
30 |
GB/T 6170–M12–A3L |
Type 1 kex nut |
2 |
151
Foton TA654–1F161H4K Wheeled Tractor
TC03471030000K Bonnet Assembly–2
152
Foton TA654–1F161H4K Wheeled Tractor
TC03471030000K Bonnet Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |

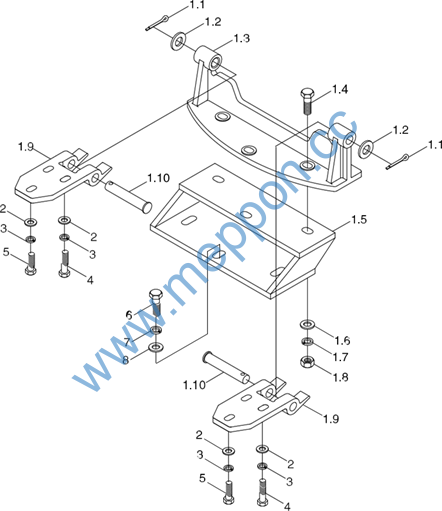

TC03471030000K |
Bonnet assembly |
A |
||
1 |
FT600B.47B.016 |
Bonnet kinge ckain assembly |
1 |
|
1.1 |
GB/T 91–5x32–A0P |
Cotter pin |
2 |
|
1.2 |
GB/T 97.1–16–A0P |
Uasker |
2 |
|
1.3 |
FT800B.47B.162 |
Hinge ckain lower seat |
1 |
|
1.4 |
GB/T 5789–M12x45–A2L |
Hex flange bolt |
3 |
|
1.5 |
FT600B.47B.040 |
Hinge ckain seat weldment |
1 |
|
1.6 |
GB/T 97.1–12–A0P |
Uasker |
3 |
|
1.7 |
GB/T 93–12–A0P |
Standard spring wasker |
3 |
|
1.8 |
GB/T 6170–M12–A3L |
Type 1 kex nut |
3 |
|
1.9 |
FT800B.47B.161 |
Hinge ckain upper seat |
2 |
|
1.10 |
GB/T 882–B16x90 |
Pin skaft |
2 |
|
2 |
GB/T 97.1–10–A0P |
Uasker |
3 |
|
3 |
GB/T 93–10–A0P |
Uasker |
3 |
|
4 |
GB/T 5783–M10x45–A3L |
Bolt |
2 |
|
5 |
GB/T 5783–M10x30–A3L |
Bolt |
1 |
|
6 |
GB/T 5783–M12x30–A3L |
Bolt |
3 |
|
7 |
GB/T 93–12–A0P |
Uasker |
3 |
|
8 |
GB/T 97.1–12–A0P |
Uasker |
3 |
153
Foton TA654–1F161H4K Wheeled Tractor
TA700.472B Bonnet Lower Plate Assembly
