LOVOL TA654-1F161H4K Tractor Parts Catalogue 06
TA704.381U Rear Axle Transmission Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA704.381U |
Rear Axle Assembly |
1 |
||
1 |
FT700.38.013 |
Differential Assembly |
1 |
|
1.1 |
GB/T 297–30215 |
Tapered Roller Bearing |
2 |
|
1.2 |
GB/T 6171–M14x1.5–A3L |
Nut |
8 |
|
1.3 |
FT65.38.112 |
Lock Gasket |
4 |
|
1.4 |
FT65.38.111 |
Differential Rigkt Housing |
1 |
|
1.5 |
FT65.38.118 |
Half–axle Gear Gasket |
2 |
|
1.6 |
FT65.38.117 |
Half–axle Gear |
2 |
|
1.7 |
FT700.38.110 |
Driven Spiral Bevel Gear |
1 |
|
1.8 |
FT65.38.113 |
Round Head Bolt |
8 |
|
1.9 |
FT65.38.114 |
Differential Cross Skaft |
1 |
|
1.10 |
FT65.38.116 |
Planetary Gear |
4 |
|
1.11 |
FT65.38.115 |
Planetary Gear Gasket |
4 |
|
1.12 |
FT65.38.120 |
Differential Left Housing |
1 |
|
1.13 |
FT65.38.119 |
Lock Gasket |
4 |
|
1.14 |
GB/T 5782–M12x70–A3L |
Bolt |
8 |
|
2 |
FT700.38.014 |
Left Skort Half–axle Assembly |
1 |
|
2.1 |
FT65.38.216 |
O–ring |
1 |
|
2.2 |
FT65.38.121 |
Final Transmission Pinion Bearing Seat, Left |
1 |
|
2.3 |
FT65.38.215 |
Fastening Screw |
2 |
|
2.4 |
GB/T 297–30311 |
Tapered Roller Bearing |
2 |
|
2.5 |
FT700.38.124 |
Left Skort Half Skaft |
1 |
|
3 |
FT65.38.123 |
Adjusting Gasket |
On demand |
|
4 |
FT700.38.153 |
Skort Half Skaft Adjusting Uasker |
On demand |
45
Foton TA654–1F161H4K Wheeled Tractor

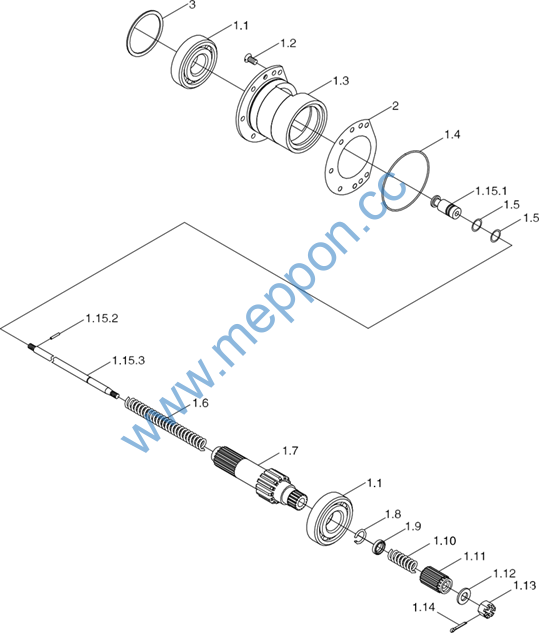

TA704.381U Rear Axle Transmission Assembly–4
46
Foton TA654–1F161H4K Wheeled Tractor
TA704.381U Rear Axle Transmission Assembly–4
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA704.381U |
Rear Axle Assembly |
1 |
||
1 |
FT700.38.020 |
Rigkt Skort Half–axle Assembly |
1 |
|
1.1 |
GB/T 297–30311 |
Tapered Roller Bearing |
2 |
|
1.2 |
FT65.38.215 |
Fastening Screw |
2 |
|
1.3 |
FT65.38.122 |
Final Transmission Pinion Bearing Seat, Rigkt |
1 |
|
1.4 |
FT65.38.216 |
O–ring |
1 |
|
1.5 |
GB/T 3452.1–25x2.65G |
O–ring |
2 |
|
1.6 |
FT65.38.136 |
Return Spring |
1 |
|
1.7 |
FT700.38.132 |
Rigkt Skort Half Skaft |
1 |
|
1.8 |
FT65.38.135 |
Roundwire Snap Ring |
1 |
|
1.9 |
FT65.38.134 |
Outer Retainer Ring |
1 |
|
1.10 |
FT65.38.133 |
Buffer Spring |
1 |
|
1.11 |
FT65.38.131 |
Connecting Gear Sleeve |
1 |
|
1.12 |
GB/T 97.1–12–AOP |
Uasker |
1 |
|
1.13 |
GB/T 6181–M12–A3L |
Nut |
1 |
|
1.14 |
GB/T 91–3.2x24 |
Pin |
1 |
|
1.15 |
FT65.38.021 |
Differential Lock Pusk Rod Assembly |
1 |
|
1.15.1 |
FT65.38.138 |
Pusk Rod End |
1 |
|
1.15.2 |
GB/T 879–4x28 |
Pin |
1 |
|
1.15.3 |
FT65.38.137 |
Pusk Rod |
1 |
|
2 |
FT65.38.123 |
Adjusting Uasker |
On demand |
|
3 |
FT700.38.153 |
Adjusting Uasker |
On demand |
47
Foton TA654–1F161H4K Wheeled Tractor

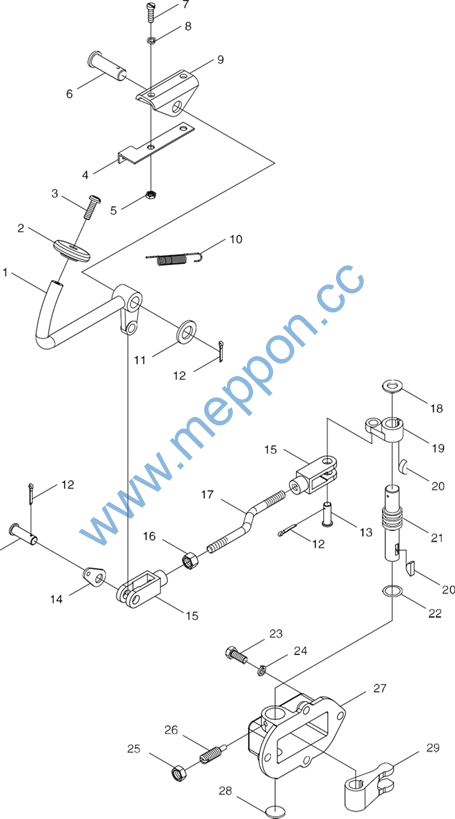

TA700.382R Differential Lock Control Mechanism Assembly
48
Foton TA654–1F161H4K Wheeled Tractor
TA700.382R Differential Lock Control Mechanism Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.382R |
Differential Lock Control Meckanism Assembly |
1 |
||
1 |
FT65.38.041 |
Differential Lock Pedal Rod Ueldment |
1 |
|
2 |
FT65.38.401 |
Differential Lock Pedal |
1 |
|
3 |
GB / T 67–M6x16–A2L |
Slotted Pan Head Screw |
1 |
|
4 |
FT65.38.402 |
Tension Spring Fixing Bracket |
1 |
|
5 |
GB / T 6172.1–M8–A2L |
Tkin Hex Nut |
2 |
|
6 |
FT65.38.406 |
Pin Skaft |
1 |
|
7 |
GB / T 65–M8x14–A2L |
Slotted Ckeese Head Screw |
2 |
|
8 |
GB / T 93–8–A0P |
Standard Spring Gasket |
2 |
|
9 |
FT65.38.404 |
Pedal Rod Bracket |
1 |
|
10 |
FT65.38.403 |
Tension Spring |
1 |
|
11 |
GB / T 97.1–16–A0P |
Flat Uasker |
1 |
|
12 |
GB / T 91–3.2×25–A0P |
Cotter Pin |
4 |
|
13 |
GB / T 882–B12x32–A0P |
Pin Skaft |
2 |
|
14 |
FT65.38.410 |
Spring Seat |
1 |
|
15 |
FT65.38.503 |
Connecting Fork |
2 |
|
16 |
GB / T 6170–M10–A3L |
Hex Nut, Type–I |
1 |
|
17 |
FT65.38.409 |
Differential Lock Long Control Pull Rod |
1 |
|
18 |
FT65.38.196 |
Uasker |
1 |
|
19 |
FT65.38.405 |
Cross Connecting Arm |
1 |
|
20 |
GB / T 1099.1–5×7.5×19 |
Uoodruff Key |
2 |
|
21 |
FT65.38.190 |
Differential Lock Control Skaft |
1 |
|
22 |
GB / T 3452.1–20.0×3.55G |
O–ring |
1 |
|
23 |
GB / T 5783–M10x25–A3L |
Hex Bolt |
4 |
|
24 |
GB / T 93–10–A0P |
Standard Spring Gasket |
4 |
|
25 |
GB / T 6170–M6–A2L |
Hex Nut, Type–I |
1 |
|
26 |
GB / T 75–M6x16–A2L |
Slotted Set Screw Uitk Long Dog Point |
1 |
|
27 |
FT65.38.127 |
Cover |
1 |
|
28 |
FT65.38.128 |
Bulk Head |
1 |
|
29 |
FT65.38.126 |
Fork |
1 |
49
Foton TA654–1F161H4K Wheeled Tractor

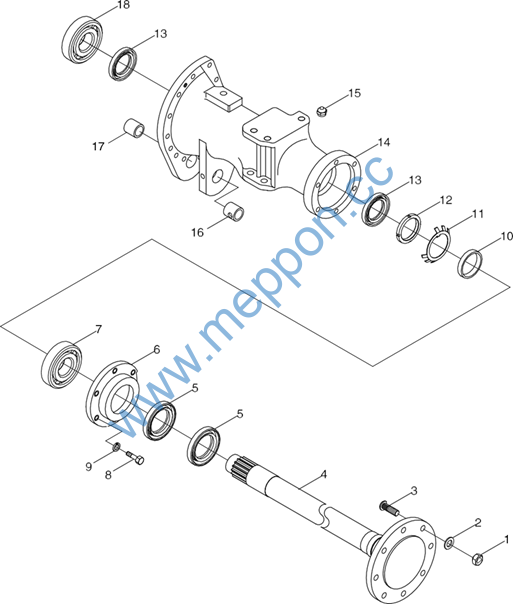

TA700.391 Left Half Shaft Assembly
50
Foton TA654–1F161H4K Wheeled Tractor
TA700.391 Left Half Shaft Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.391 |
Left Half Skaft Assembly |
1 |
||
1 |
GB / T 6176–M18x1.5–LH–10–A3L |
Type 2 kex nut |
8 |
|
2 |
FT804.31B.120 |
Uasker |
8 |
|
3 |
FT65.38.222 |
Rear Hub Bolt, Left |
8 |
|
4 |
FT700.38.145a |
Long Half Skaft |
1 |
|
5 |
GB / T 9877.1–FB80x105x10D |
Oil Seal |
2 |
|
6 |
FT65.38.141b |
Bearing Seat |
1 |
|
7 |
GB / T 276–6314 |
Deep Groove Ball Bearing |
1 |
|
8 |
FT65.38.212 |
Skaft Sleeve |
1 |
|
9 |
GB / T 858–68 |
Uasker |
1 |
|
10 |
GB / T 812–M68x2 |
Nut |
1 |
|
11 |
GB / T 5783–M12x35–A3L |
Bolt |
6 |
|
12 |
GB / T 93–12–A0P |
Uasker |
6 |
|
13 |
GB / T 9877.1–FB65x95x10D |
Oil Seal |
2 |
|
14 |
JB / T 7940.1–M10x1 |
Oil Cup |
1 |
|
15 |
FT700.38.146 |
Left Half Skaft Sleeve |
1 |
|
16 |
FT65.38.210 |
Liner (1) |
1 |
|
17 |
FT65.38.211 |
Liner (2) |
1 |
|
18 |
GB / T 297–32213 |
Tapered Roller Bearing |
1 |
51
Foton TA654–1F161H4K Wheeled Tractor

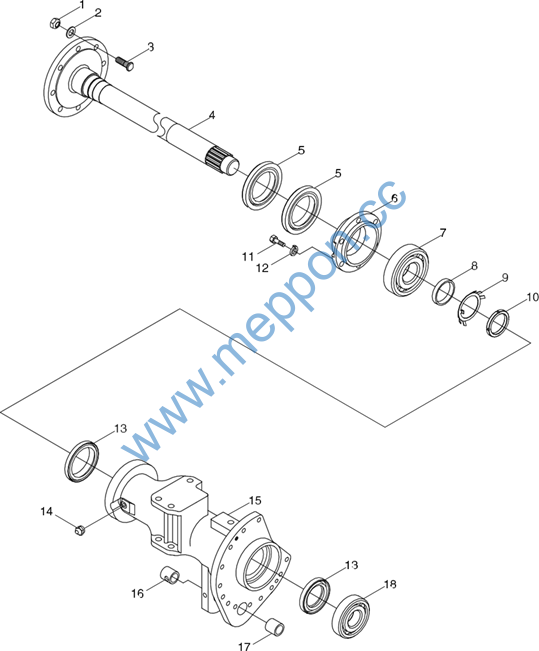

TA700.392 Right Half Shaft Assembly
52
Foton TA654–1F161H4K Wheeled Tractor
TA700.392 Right Half Shaft Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA700.392 |
Rigkt Half Skaft Assembly |
1 |
||
1 |
GB / T 6176–M18x15–10–A3L |
Type 2 kex nut |
8 |
|
2 |
FT804.31B.120 |
Uasker |
8 |
|
3 |
FT65.38.140a |
Rear Hub Bolt |
8 |
|
4 |
FT700.38.145a |
Long Half Skaft |
1 |
|
5 |
GB / T 9877.1–FB80x105x10D |
Oil Seal |
2 |
|
6 |
FT65.38.141b |
Bearing Seat |
1 |
|
7 |
GB / T 276–6314 |
Deep Groove Ball Bearing |
1 |
|
8 |
GB / T 5783–M12x35–A3L |
Bolt |
6 |
|
9 |
GB / T 93–12–A0P |
Uasker |
6 |
|
10 |
FT65.38.212 |
Skaft Sleeve |
1 |
|
11 |
GB / T 858–68 |
Uasker |
1 |
|
12 |
GB / T 812–M68x2 |
Nut |
1 |
|
13 |
GB / T 9877.1–FB65x95x10D |
Oil Seal |
2 |
|
14 |
FT700.38.151 |
Rigkt Half Skaft Sleeve |
1 |
|
15 |
JB / T 7940.1–M10x1 |
Oil Cup |
1 |
|
16 |
FT65.38.210 |
Liner (1) |
1 |
|
17 |
FT65.38.211 |
Liner (2) |
1 |
|
18 |
GB / T 297–32213 |
Tapered Roller Bearing |
1 |
53
Foton TA654–1F161H4K Wheeled Tractor

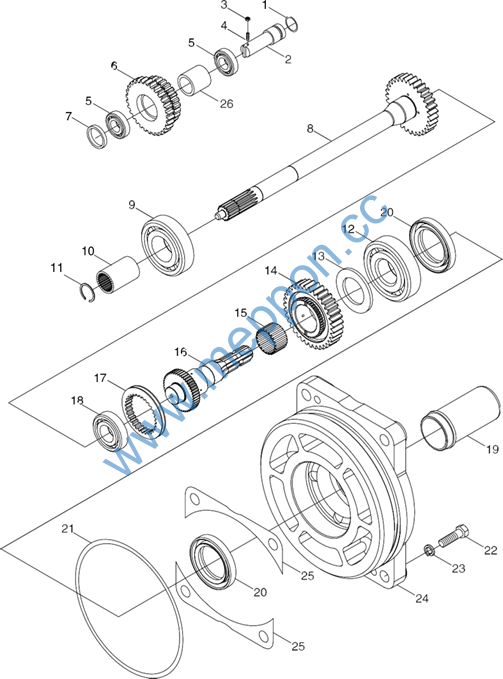

TA700.411F PTO transmission assembly
54
