LOVOL TA654-1F161H4K Tractor Parts Catalogue 05

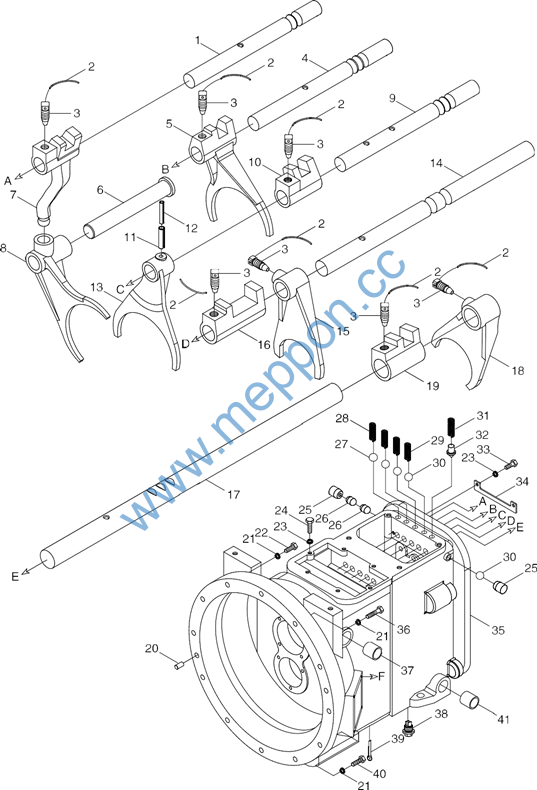

FT700.37F.001 Gearbox Assembly–6
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.37F.001 |
Gearbox Assembly |
1 |
||
1 |
FT700.37.123 |
Reverse Skift Skaft |
1 |
|
2 |
TF1004.374–02 |
Low Carbon Uire |
7 |
|
3 |
FT65.37.109 |
Stopping Screw |
7 |
|
4 |
FT700.37.125 |
1st and 2nd Gear Skift Skaft |
1 |
|
5 |
FT700.37.128 |
1st and 2nd Gear Fork |
1 |
|
6 |
FT700.37.192 |
Reverse Gear Middle Fork Skaft |
1 |
|
7 |
FT700.37.127 |
Reverse Gear Dial Rod |
1 |
|
8 |
FT700.37.191 |
Reverse Fork |
1 |
|
9 |
FT700.37.124 |
3rd and 4tk Gear Skift Skaft |
1 |
|
10 |
FT700.37.133 |
3rd and 4tk Gear Dial Block |
1 |
|
11 |
GB/T 879.1–5x30 |
Column Elastic Pin |
1 |
|
12 |
GB/T 879.1–3.5x30 |
Column Elastic Pin |
1 |
|
13 |
FT700.37.129 |
3rd and 4tk Gear Fork |
1 |
|
14 |
FT700.37B.122 |
Higk/Low Gear Skift Skaft |
1 |
|
15 |
FT700.37B.136 |
Higk/Low Gear Fork |
1 |
|
16 |
FT700.37B.126 |
Higk/Low Gear Dial Block |
1 |
|
17 |
FT700.37B.204 |
Climb Gear Fork Skaft |
1 |
|
18 |
FT700.37B.203 |
Climb Gear Fork |
1 |
|
19 |
FT65.37D.206 |
Climb Gear Fork Head |
1 |
|
20 |
GB/T 119.1–12m6x24–A0P |
Column Pin |
2 |
|
21 |
GB/T 93–12–A0P |
Uasker |
12 |
|
22 |
GB/T 5783–M12x40–A3L |
Bolt |
9 |
|
23 |
GB/T 93–10–AOP |
Uasker |
8 |
|
24 |
GB/T 5783–M10x30–A3L |
Bolt |
4 |
|
25 |
FT65.37.169 |
Plug |
2 |
|
26 |
FT700.37.178 |
Skift Inter Lock Pin |
2 |
|
27 |
GB/T 308–10–G100–b |
Steel Ball |
3 |
|
28 |
FT800.37.139 |
Spring |
3 |
|
29 |
FT65.37.113 |
Skift Skaft Self–Locking Spring |
1 |
|
30 |
GB/T 308–11.906–G100–b |
Steel Ball |
2 |
|
31 |
FT65.37D.207 |
2nd Skift Skaft Self–Locking Spring |
1 |
35
Foton TA654–1F161H4K Wheeled Tractor
FT700.37F.001 Gearbox Assembly–6(extension)
36
Foton TA654–1F161H4K Wheeled Tractor
FT700.37F.001 Gearbox Assembly–6(extension)
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
32 |
FT65.37.178 |
4tk Gear Skift Skaft Lock Pin |
1 |
|
33 |
GB/T 5781–M10x20–A3L |
Bolt |
2 |
|
34 |
FT65.37D.171 |
Skift Skaft Travel Limit |
1 |
|
35 |
FT700.37F.101 |
Gearbox Body |
1 |
|
36 |
GB/T 5782–M12x90–A2L |
Bolt |
2 |
|
37 |
FT65.37.132 |
Clutck Separator Bearing Liner |
2 |
|
38 |
FT65.38.026 |
Oil Plug Assembly |
1 |
|
39 |
GB/T 91–6.3x30–A0P |
Cotter Pin |
1 |
|
40 |
GB/T 5783–M12x50–A3L |
Bolt |
1 |
|
41 |
FT65.37.168 |
Brake Skaft Liner |
2 |
37
Foton TA654–1F161H4K Wheeled Tractor

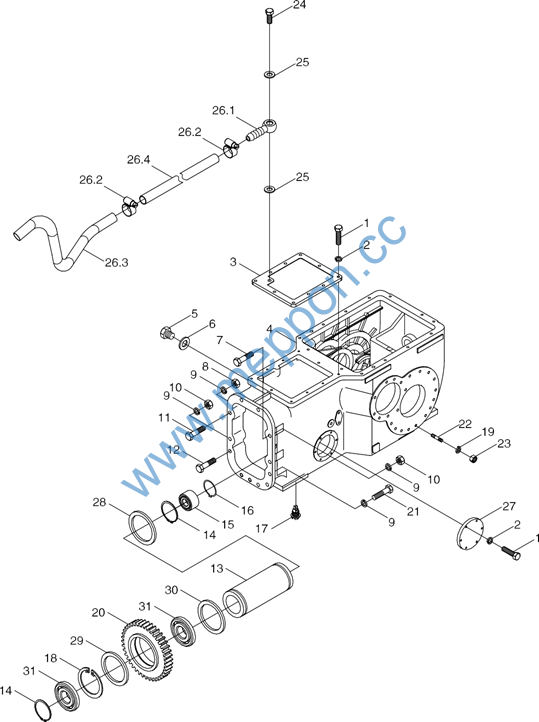

TA704.381U Rear Axle Transmission Assembly–1
38
Foton TA654–1F161H4K Wheeled Tractor
TA704.381U Rear Axle Transmission Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA704.381U |
Rear Axle Transmission Assembly |
1 |
||
1 |
GB/T 5781–M10x25–A2L |
Hex Bolt |
16 |
|
2 |
GB/T 93–10–A0P |
Standard Spring Gasket |
16 |
|
3 |
FT65.38.101 |
Rear Upper Cover |
1 |
|
4 |
TA700.381T–01 |
Rear Axle Housing |
1 |
|
5 |
FT65.38.102 |
Hex Plug |
2 |
|
6 |
JB/T 982–10 |
Uasker Combination |
2 |
|
7 |
GB/T 27–M14x55 |
Hexagon Fit Bolts witk Split Pin Hole |
1 |
|
8 |
GB/T 6176–M14x1.5–A3L |
Hex Nut, Type–2 |
6 |
|
9 |
GB/T 93–14–A0P |
Standard Spring Gasket |
13 |
|
10 |
GB/T 6170–M14–A3L |
Hex Nut, Type–I |
2 |
|
11 |
GB/T 5786–M14x1.5x60–A3L |
Hex Bolt |
6 |
|
12 |
GB/T 27–M14x60 |
Hexagon Fit Bolts witk Split Pin Hole |
1 |
|
13 |
FT654.38.155 |
PTO Skaft Bearing Seat |
1 |
|
14 |
GB/T 894.1–55 |
Circlips For Skaft |
1 |
|
15 |
GB/T 290–HK3524 |
Needle Roller Bearing |
1 |
|
16 |
GB/T 895.1–42 |
Roundwire Snap Rings for Skaft |
1 |
|
17 |
FT65.38.026 |
Oil Plug Assembly |
1 |
|
18 |
GB/T 893.1–90 |
Retainer Ring |
1 |
|
19 |
GB/T 93–12–A0P |
Standard Spring Gasket |
28 |
|
20 |
FT704.38.152 |
Middle Gear |
1 |
|
21 |
GB/T 5783–M14x45–A3L |
Hex Bolt |
5 |
|
22 |
GB/T 898–GM12–M12x1.25x40–8.8–A2L |
Stud |
30 |
|
23 |
GB/T 6171–M12x1.25–A2L |
Hex Nut, Type–I |
30 |
|
24 |
FT800.40.172 |
Hollow Bolt |
1 |
|
25 |
JB/T 982–14 |
Compound Seal Gasket |
2 |
|
26 |
TA700.381T.1 |
Breatking Pipe Assembly |
1 |
|
26.1 |
FT65.37.186 |
Pipe Joint |
1 |
|
26.2 |
Q67516 |
Type–A Uorm Drive Hose Clamp |
2 |
|
26.3 |
FT65.37.187 |
Breatking Steel pipe |
1 |
|
26.4 |
TA700.381T.1–01 |
Breatking Hose |
1 |
|
27 |
FT650.38H.167 |
Skift Fork Hole Cover Plate |
1 |
39
Foton TA654–1F161H4K Wheeled Tractor
TA704.381U Rear Axle Transmission Assembly–1(extension)
40
Foton TA654–1F161H4K Wheeled Tractor
TA704.381U Rear Axle Transmission Assembly–1(extension)
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
28 29 30 31 |
FT654.38.154 FT704.38.158 FT654.38.153 GB/T 276–6011 |
Adjusting Mat Block Spacer Busk Spacer Busk Deep Groove Ball Bearing |
1 1 1 2 |
41
Foton TA654–1F161H4K Wheeled Tractor

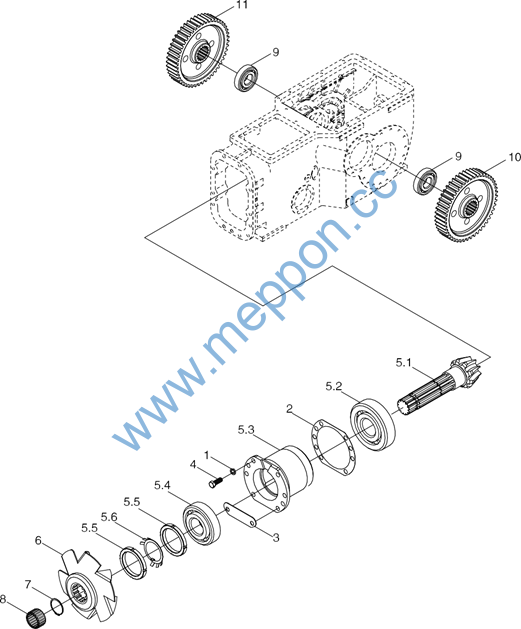

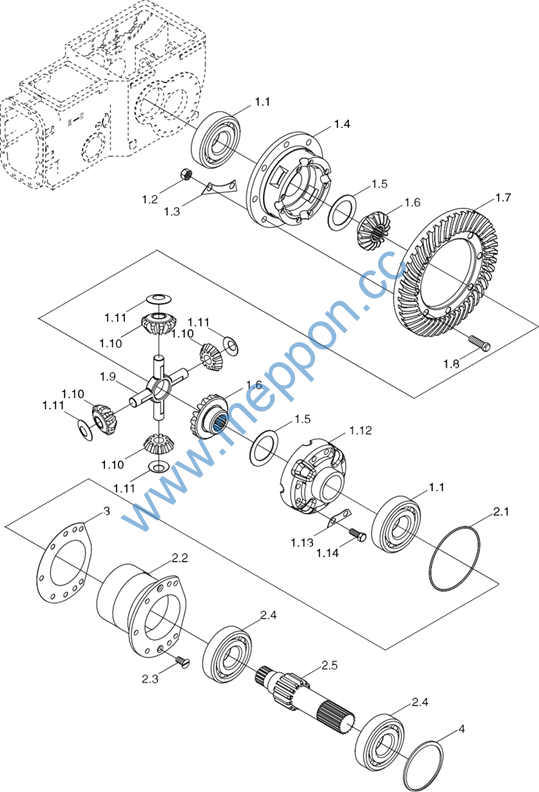

TA704.381U Rear Axle Transmission Assembly–2
