LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 20
FT250.56.001-2 56.2-悬挂机构总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 |
FT250.56.016a |
限位杆总成 |
LIMIT ROD ASSEMBLY |
1 |
2011-11_ |
7.1 |
FT250.56.023a |
伸缩导杆总成 |
EXTENSIBLE GUIDE ROD ASSEMBLY |
1 |
2008-02_ |
7.1 |
FT250.56.023B |
伸缩导杆总成 |
EXTENSIBLE GUIDE ROD ASSEMBLY |
1 |
2011-07_ |
7.1 |
FT250.56.023 |
伸缩导杆总成 |
EXTENSIBLE GUIDE ROD ASSEMBLY |
1 |
2004-01_ |
7.11 |
FT250.56.126b |
套管 |
SLEEVE |
1 |
2011-07_ |
7.2 |
FT250.56.021a |
限位杆锁销总成 |
LIMIT ROD LOCK PIN ASSEMBLY |
1 |
2011-11_ |
7.3 |
FT250.56.025a |
伸缩套管总成 |
EXTENSIBLE PIPE ASSEMBLY |
1 |
2004-01_ |
7.3 |
FT250.56.025b |
伸缩套管总成 |
EXTENSIBLE PIPE ASSEMBLY |
1 |
2008-02_ |
7.7 |
FT250.56.129 |
螺纹套管 |
THREAD SLEEVE |
1 |
|
7.8 |
FT250.56.126 |
伸缩导管 |
EXTENSIBLE GUIDE PIPE |
||
7.9 |
FT250.56.126a |
伸缩导管 |
EXTENSIBLE GUIDE PIPE |
1 |
2008-02_ |

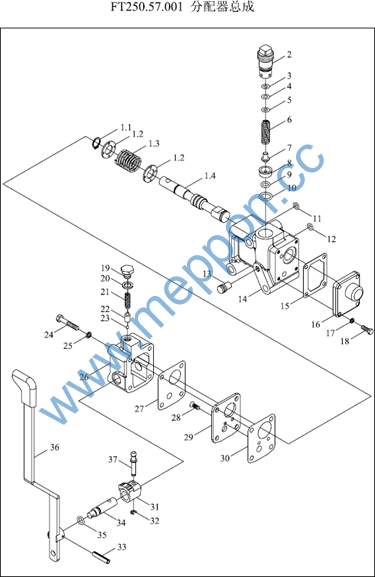

FT250.57.001 57-分配器总成
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT250.57.010 |
滑阀总成 |
SLIDING VALVE ASSEMBLY |
1 |
2011-11_ |
1.1 |
GBT894.1-15 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
1.2 |
FT250.57.115 |
垫片 |
WASHER |
2 |
2011-11_ |
1.3 |
FT250.57.114 |
滑阀回位弹簧 |
SLIDING VALVE RETURN SPRING |
1 |
2011-11_ |
1.4 |
FT250.57.113 |
滑阀 |
SLIDING VALVE |
1 |
2011-11_ |
10 |
GBT3452.1-15X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
11 |
GBT3452.1-13.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
12 |
GBT3452.1-19X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
13 |
JBZQ4447-Z1-8 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
14 |
FT250.57.104 |
分配器壳体 |
DISTRIBUTOR HOUSING |
1 |
2011-11_ |
15 |
FT250.57.103 |
前盖纸垫 |
FRONT COVER PAPER GASKET |
1 |
2011-11_ |
16 |
FT250.57.102 |
前盖 |
FRONT COVER |
1 |
2011-11_ |
17 |
GBT93-5 |
垫圈 |
WASHER |
4 |
2004-01_ |
18 |
GBT5781-M5X16-A2L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
19 |
FT250.57.123 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |
2 |
FT250.57.128 |
压紧螺塞 |
PRESSURE PLUG |
1 |
2011-11_ |
20 |
FT250.57.124 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
21 |
FT250.57.122 |
定位弹簧 |
LOCATING SPRING |
1 |
2011-11_ |
22 |
FT250.57.121 |
定位弹簧座 |
LOCATING SPRING SEAT |
1 |
2011-11_ |
23 |
GBT308-5-G100b |
钢球 |
BALL |
1 |
2004-01_ |
24 |
GBT5780-M6X55-A1L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
25 |
GBT93-6 |
垫圈 |
WASHER |
4 |
2004-01_ |
26 |
FT250.57.108 |
后盖 |
COVER REAR |
1 |
2011-11_ |
27 |
FT250.57.107 |
后盖纸垫 |
REAR COVER GASKET |
1 |
2011-11_ |
28 |
GBT68-M4X10-A2L |
开槽沉头螺钉 |
SCREW |
2 |
FT250.57.001 57-分配器总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
29 |
FT250.57.106 |
挡板 |
RETAINER PLATE |
1 |
2011-11_ |
3 |
FT250.57.110 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
30 |
FT250.57.105 |
挡板纸垫 |
RETAINER PLATE PAPER GASKET |
1 |
2011-11_ |
31 |
FT250.57.119 |
定位块 |
LOCATING BLOCK |
1 |
2011-11_ |
32 |
GBT896-4 |
开口挡圈 |
SNAP RING |
1 |
2011-11_ |
33 |
GBT879-4X22 |
销 |
PIN |
1 |
2011-11_ |
34 |
FT250.57.109 |
手柄轴 |
HANDLE SHAFT |
1 |
2011-11_ |
34 |
FT250.57.109 |
手柄轴 |
HANDLE SHAFT |
1 |
2011-11_ |
35 |
GBT3452.1-9.5X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
36 |
FT250.57.011 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
36 |
FT250.57.011 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
37 |
FT250.57.120 |
拨销 |
DIAL PIN |
1 |
2011-11_ |
4 |
FT250.57.111 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
5 |
FT250.57.112 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
6 |
FT250.57.129 |
安全阀弹簧 |
SAFETY VALVE SPRING |
1 |
2011-11_ |
7 |
FT250.57.131 |
安全阀阀芯 |
SAFETY VALVE CORE |
1 |
2011-11_ |
8 |
FT250.57.101 |
安全阀阀座 |
SAFETY VALVE SEAT |
1 |
2011-11_ |
9 |
GBT3452.1-9X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |

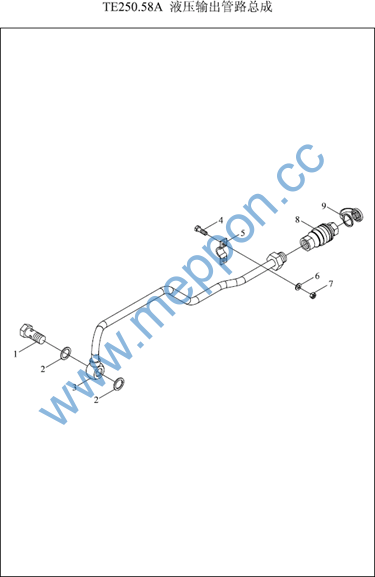

TE250.58A 58-液压输出管路总成 58-HYDRAULIC OUTPUT PIPE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT250.55.119 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
3 |
FT250.55.016 |
液压输出管焊合 |
HYDRAULIC OUTPUT PIPE WELDMENT |
1 |
2011-11_ |
4 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
4 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
5 |
FT250.55.120 |
管夹 |
PIPE CLAMP |
1 |
2011-11_ |
6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2004-01_ |
7 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
8 |
FT354.58A.030 |
快换接头 |
QUICK CHANGING JOINT |
1 |
2011-11_ |
9 |
FT354.58A.103 |
防尘盖 |
DUSTPROOF COVER |
1 |
2011-11_ |
FT250.56.144 |
油管支架 |
OIL PIPE BRACKET |
1 |
2008-02_ |

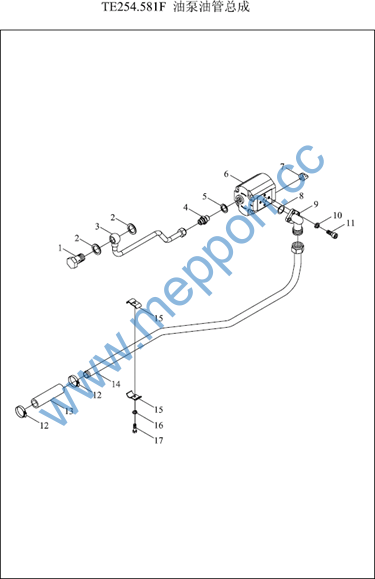

TE254.581F 58.1-油泵油管总成 58.1-OIL PUMP PIPE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT254.58.132 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
10 |
GBT93-8-AOP |
垫圈 |
WASHER |
3 |
2011-11_ |
11 |
GBT70.1-M8X25-A2L |
内六角圆柱头螺钉 |
SCREW |
3 |
2011-11_ |
12 |
Q67638 |
A型蜗杆传动式软管环箍 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
13 |
FT400.58A.102 |
吸油胶管 |
OIL SUCTION HOSE |
1 |
2011-11_ |
14 |
TE254.581F.1a |
油泵吸油管总成 |
OIL PUMP INLET PIPE ASSEMBLY |
1 |
2012-09_ |
14 |
TE254.581F.1 |
油泵吸油管总成 |
OIL PUMP INLET PIPE ASSEMBLY |
1 |
2005-01_ |
15 |
TE250.581C.3 |
油管夹与胶垫胶合 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
2011-11_ |
15 |
TE250.581C.3 |
油管夹与胶垫胶合 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
2011-11_ |
16 |
GBT93-6-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
17 |
GBT5781-M6X40-A1L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
2 |
JBT982-24 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
3 |
TE254.581B.2a |
压力油管总成 |
PRESSURE OIL PIPE ASSEMBLY |
1 |
2011-11_ |
4 |
FT804.58.112 |
卡套式端直通接头体 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
5 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
5 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
6 |
FT254.58.010 |
齿轮泵 |
GEAR PUMP |
1 |
2011-11_ |
7 |
FT254.58.127 |
十字滑块 |
CROSS SLIDE BLOCK |
1 |
2011-11_ |
8 |
GBT3452.1-21.2X1.8G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
9 |
FT254.58.136a |
前置油泵油管接头 |
FRONT OIL PUMP PIPE JOINT |
1 |
2012-09_ |
9 |
FT254.58.136 |
前置油泵油管接头 |
FRONT OIL PUMP PIPE JOINT |
1 |
2005-01_ |

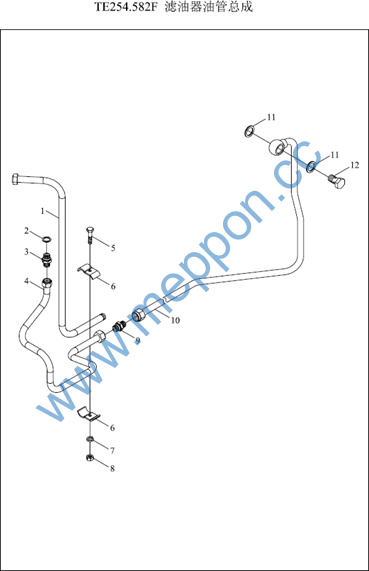

TE254.582F 58.2-滤油器油管总成 58.2-OIL FILTER PIPE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE250.582.1 |
吸油管总成 |
OIL SUCTION PIPE ASSEMBLY |
1 |
2011-11_ |
10 |
TE254.582F.1 |
分配进油管总成1 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY 1 |
1 |
2011-11_ |
11 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
12 |
FT650.40.102 |
空心螺栓M20X1.5 |
HOLLOW BOLT M20X1.5 |
1 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
3 |
FT804.58.112 |
卡套式端直通接头体 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
4 |
TE250.582.2 |
分配器进油管总成 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5781-M6X30-A2L |
六角头螺栓 |
BOLT |
1 |
|
6 |
FT254.58.033 |
油管夹与胶垫胶合 |
OIL PIPE CLAMP AND RUBBER WASHER |
2 |
2011-11_ |
7 |
GBT93-6-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
8 |
GBT6170-M6-A2L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
FT700.58A.101 |
卡套式直通接头体 |
JOINT |
1 |
2011-11_ |
