YTO X100 X125 Tractor Parts Catalogue 14
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Pin, roller, load control lever |
5109172/1.89.635 |
1 |
13 |
Link (UPR) with ball |
5138214/1.89.630 |
1 |
2 |
Roller, load control lever |
5109156/1.89.632 |
1 |
14 |
Housing assembly, knee |
5130114/1.89.616A |
1 |
3 |
Retainer ring D=10 |
GB/T894.1-1986 |
1 |
14.1 |
Housing, knee |
5130113/1.89.616 |
1 |
4 |
Link with pin |
5130117/1.89.627 |
1 |
14.2 |
Bush, feeler rod, sensor |
5109977/1.89.623 |
2 |
4.1 |
Heavy-load control rod |
5130116/1.89.627 |
1 |
14.3 |
Oil seal assembly, knee |
SZ1204.55.017 |
2 |
4.2 |
Pin, support, traction rod |
5130115/1.89.626 |
1 |
14.4 |
Spacer ring, bushing |
5132127/1.89.623 |
2 |
5 |
Spiral cylindrical pin 3×22 |
13899870/12215 |
1 |
14.5 |
Needle bearing, shaft, load |
5130124/1.89.632 |
2 |
6 |
Spacer pin, control lever, |
5130118/1.89.628 |
1 |
control |
|||
sensor |
15 |
Bolt M18×1.5×110 |
GB 5785-86 |
6 |
|||
7 |
O-ring 12×2.65 |
GB 3452.1-82 |
1 |
16 |
Knee |
511458/1.89.622 |
1 |
8 |
Spacer, control lever, sensor |
5130120/1.89.628A |
1 |
17 |
Thrust washer |
5111451/1.89.624A |
2 |
9 |
Plug, support, sensor |
5130121/1.89.629 |
1 |
18 |
Ring, push rod |
5109989/1.89.624 |
2 |
10 |
Traction control lever |
5130123/1.89.631 |
1 |
19 |
Self-locking nut M10×1.25 |
12574511/10125 |
2 |
11 |
Washer, load control lever |
5132126/1.21.044 |
1 |
20 |
Bolt M10×1.25×55-Zn.D |
GB 5786-86 |
2 |
12 |
Nut M10×1.25 |
GB 6171-86 |
1 |

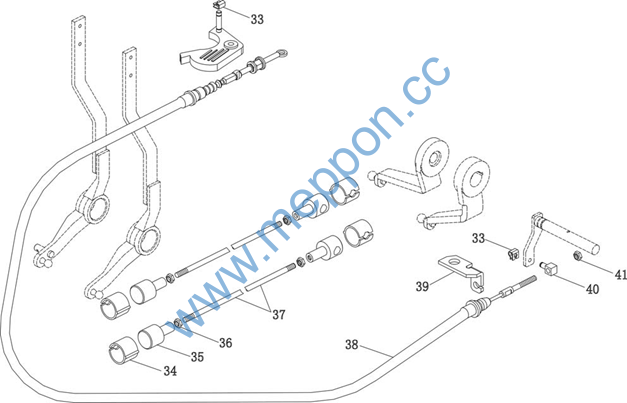

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Welded position control lever |
1204-1.55.012 |
1 |
22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 39 40 41 42 43
44 |
Bolt M6×1×14 Washer 6 Pin, adjustment lever Universal joint assembly Spring pin Adjusting yoke, lowering valve Ball socket Ball socket Bolt M6×1×10 Pin4×32 Head, handle, regulator valve Grip 5 Grip 13 Cover 13, spherical joint Nut M8 Control rod, lifter Grip, cable Adjusting pin, cable Nut M6 Pin3.2×18 Welded position control rod unit Bolt M8×16 |
10902021/10312 GB 7244-87 5126191/1.82.2 5134029/1.82.2 9960079/1.82.2 1204-1.55.104 5109058/1.82.2 4998311/1.82.2 GB 5783-86 14164470 5144119/1.82.2 11063876/12252 10125574/13130/03 10124514/13130/01 GB 6172-86 1204-1.55.102 5129403/1.82.2 5138330/1.82.2 GB 889-87 GB 91-86 1204-1.55.012
GB 5783-86 |
5 7 1 1 1 1 1 2 2 3 1 2 4 4 4 2 1 1 1 1 1
2 |
unit |
|||||||
2 |
Welded load control lever |
1204-1.55.017 |
1 |
||||
unit |
|||||||
3 |
Head, handle, position control |
1204-1.55.114 |
1 |
||||
lever |
|||||||
4 |
Bolt M4×10 |
5113531/1.82.797C |
4 |
||||
5 |
Bolt M8×25 |
GB/T5783-2000 |
4 |
||||
6 |
Washer 8 |
GB/T93-1987 |
6 |
||||
7 |
Nut M8 |
GB 6170-20000 |
11 |
||||
8 |
Retainer ring 21 |
11066976/12245 |
4 |
||||
9 |
Pin, lever |
5126024/1.82.254 |
1 |
||||
10 |
Spacer, pin, mechanical rod |
5127167/1.82.255B |
2 |
||||
11 |
Spacer, lever |
5126443/1.82.216 |
3 |
||||
12 |
Thickness shim, shaft, lever |
5126195/1.82.255A |
2 |
||||
13 |
Bushing, lever |
5126032/1.82.262 |
3 |
||||
14 |
Head, handle, control lever, |
5126312/1.82.278A |
1 |
||||
multi-way valve |
|||||||
15 |
Control lever assembly |
1204-1.55.016 |
1 |
||||
16 |
Washer 21×35×2, pin, lever |
5126031/1.82.255 |
2 |
||||
17 |
Cover, ball joint |
10124411/13130/01 |
2 |
||||
18 |
Nut M6 |
GB 6170-86 |
4 |
||||
19 |
Adjusting yoke |
1204-1.55.101 |
1 |
||||
20 |
Grip 10 |
10124874/13130/03 |
2 |
||||
21 |
Pin, adjustment lever |
1240-1.55.013 |
1 |

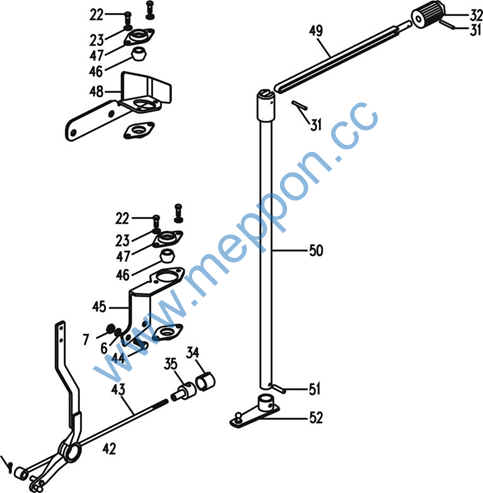

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
45 |
Control support (LWR) |
5134376/1.82.2 |
1 |
||||
46 |
Ball bushing |
5127536/1.29.123A |
2 |
||||
47 |
Cover, lever |
5110722/1.29.118 |
4 |
||||
48 |
Control base assembly |
5134366/1.82.2 |
1 |
||||
49 |
Control lever assembly |
5134380/1.82.2 |
1 |
||||
50 |
Operating shaft assembly |
1204-1.55.015 |
1 |
||||
51 |
Elastic cylindrical pin 6×26 |
BZ/JHX-SZ |
1 |
||||
52 |
Control lever (LWR) |
1204-1.55.014 |
1 |
||||
53 |
Cover assembly, long pin |
1204-1.55.019 |
1 |
||||
54 |
Cover assembly, pin |
1204-1.55.018 |
1 |
||||
55 |
Head, handle, position control |
5126315/1.82.219 |
1 |
||||
lever |

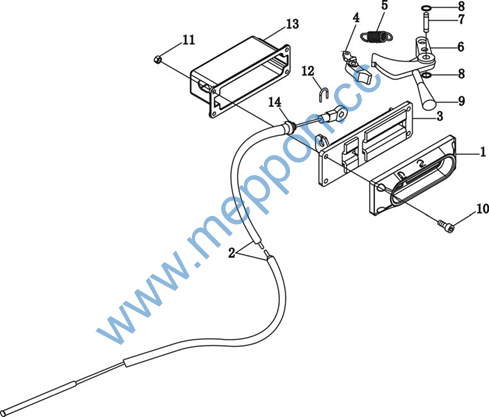

55 Control mechanism, lifter (fast rise-fall feature optional)
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Cover plate, support, control |
SZ804.55.517 |
1 |
||||
lever |
|||||||
2 |
Control cable assembly, |
5134377/1.82.296 |
1 |
||||
auxiliary clutch |
|||||||
3 |
Support unit, fast rise-fall |
SZ804.55.053 |
1 |
||||
4 |
Button, control push rod, |
5128641/1.10.064 |
1 |
||||
hydraulic fast rise-fall |
|||||||
5 |
Tension spring, control lever, |
5128638/1.10.067 |
1 |
||||
hydraulic fast rise-fall |
|||||||
6 |
Welded control lever unit, |
1604.20.016-1 |
1 |
||||
hydraulic fast rise-fall |
|||||||
7 |
Pin, control lever, hydraulic |
5128637/1.10.066 |
2 |
||||
fast rise-fall |
|||||||
8 |
Retainer ring 6 |
GB/T894.1-1986 |
4 |
||||
9 |
Head, handle, fast rise-fall |
SZ804.55.507 |
1 |
||||
10 |
Screw M5×35 |
GB 818-2000 |
4 |
||||
11 |
Nut M5 |
GB/T6170-2000 |
4 |
||||
12 |
Grip D=5 |
11063876/12252 |
1 |
||||
13 |
Splash guard, fast rise-fall |
SZ804.55.518 |
1 |
||||
14 |
Retainer ring 5 |
GB/T896-1986 |
1 |
