YTO LX604/LX654/LX704/LX754/LX804/LX904 Tractor Parts Catalogue 13

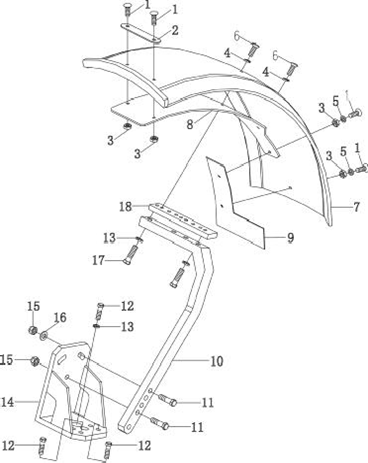

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
螺栓 |
GB/T5786-2000 |
8 |
10 |
左支撑臂 |
885148594/1.87.4 |
1 |
M10×1.25×30-Zn.D |
右支撑臂 |
885148595/1.87.4 |
1 |
||||
2 |
连接板 |
5148599/1.87.4 |
4 |
11 |
螺栓M14×1.5×65-Zn.D |
GB/T5785-2000 |
4 |
3 4 |
螺母 M10×1.25-Zn.D 垫圈 10-Zn.D |
GB 889.2-86 GB/T93-1987 |
8 4 |
12 |
螺栓 M12×1.25×45-10.9-Zn.D |
GB/T5785-2000 |
6 |
5 |
垫圈 10 |
GB 5287-85 |
4 |
13 |
垫圈 12-Zn.D |
GB/T93-1987 |
6 |
6 |
螺栓 M10×30-Zn.D |
GB 5783-85 |
2 |
14 |
支架合件 |
5148602/1.87.4 |
2 |
7 |
前挡泥板 |
5122261/1.87.407 |
2 |
15 |
螺母 M14×1.5-Zn.D |
GB 889.2-86 |
4 |
8 |
左支板 |
5148596/1.87.4 |
1 |
16 |
垫圈 14 |
GB/T97.1-2002 |
2 |
右支板 |
5148597/1.87.4 |
1 |
17 |
螺栓 M12×1.25×40 |
GB/T5786-2000 |
4 |
|
9 |
左弹簧片 |
5149441/1.87.4 |
3 |
18 |
螺母板 |
5148598/1.87.4 |
2 |
右弹簧片 |
5148600/1.87.4 |
3 |

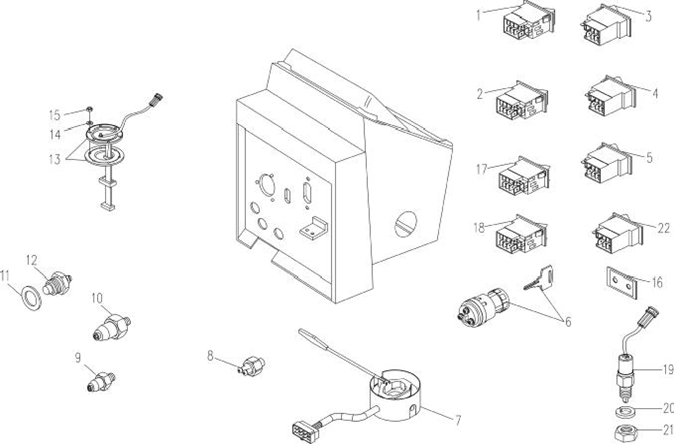

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 2 3 4 5 6 7 8 9 10 11 |
危急警告开关雨刷开关 灯光总开关 工作灯开关 喇叭预热开关启动开关 组合开关 液压制动灯开关 气压报警器油压报警器 矩形截面密封垫圈 22×28×1.5 |
JK932-192 JK932-020-2.5(SX) JK932-086 JK932-081 JK932-128① JK423K JK802B JK613B/1.75.072 YB962/1.75.062 YB9321B 10263460/14607 |
1 1 1 1 1 1 1 1 1 1 1 |
12 13 14 15 16 17 18 19 20 21 22 23 24 |
水温传感器油位传感器垫圈 4-Zn.D螺母 4-Zn.D堵 盖 前照灯变光开关 转向开关 安全启动开关垫圈 14 螺母 M14×1.5 洗涤器开关 停车制动灯开关 油位传感器 |
WG1371K/1.75.059 LTYW-400 GB/T93-1987 GB/T6170-2000 8SQZ.311.000 JK932-020-2.1/2.2① JK932-052① JK238A GB/T93-1987 GB 6173-2000 JK932-008-2.6② JK232A② LTYW-370A(副油箱用) |
1 1 6 6 2 1 1 1 1 1 1 1 1 |
注:①LX904 用 ②出国车用
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
指示灯总成 |
885129347-2/1.75.181 |
8 |
23 |
电子闪光器(12V) |
SGD171 |
1 |
2 |
右侧指示灯组 |
SZ804.48.012 |
1 |
24 |
垫圈 6 |
GB/T97.1-2002 |
1 |
3 |
组合仪表 |
ZB108-2 |
1 |
25 |
垫圈 6 |
GB/T93-1987 |
1 |
ZB112-1① |
26 |
螺钉 M6×16 |
GB/T5783-2000 |
3 |
|||
7 |
组合仪表边框密封垫 |
700.48.301 |
1 |
27 |
起动继电器(12V) |
JD133 |
3 |
8 |
工作灯(12V,随车备件) |
NZ7-1 |
1 |
28 |
保险丝盒 |
BX510-700 |
1 |
9 |
工作灯插座 |
DJ103 |
1 |
BX510-804① |
1 |
||
10 |
工作灯插座垫板 |
880007520/1.75 |
1 |
29 |
自攻螺钉 ST4.8×16 |
GB/T845-1985 |
|
11 |
螺母 M4 |
GB/T6170-2000 |
2 |
-C-H |
2 |
||
12 |
垫圈 4 |
GB/T93-1987 |
2 |
30 |
簧片螺母 ST4.8×20A |
ZBT31004-87 |
|
13 |
垫圈 4 |
GB/T97.1-2002 |
2 |
31 |
保险丝盒支板 |
8A5112128/1.75.130 |
2 |
14 |
螺钉 M4×30 |
GB 68-85 |
2 |
32 |
螺栓 M8×20 |
GB 5780-86 |
1 |
15 |
七孔挂车插座线束 |
8A5130585/1.75.418 |
1 |
33 |
垫圈 8 |
GB/T93-1987 |
1 |
16 |
螺母 M5 |
GB/T6170-2000 |
4 |
34 |
喇叭(12V) |
DL1290G/1.75.171 |
1 |
17 |
垫圈 5 |
GB/T93-1987 |
4 |
35 |
继电器 |
JD1912 |
1 |
18 |
七孔拖车插座 |
DJ101/1.75.125A |
1 |
继电器 |
JD192A |
3 |
|
19 |
螺钉 M5×35 |
GB 65-85 |
3 |
36 |
洗涤器 |
XD103 |
1 |
20 |
七孔拖车插销(随车备件) |
DJ102/1.75.125A |
1 |
37 |
螺钉 M6×16 |
GB/T818-2000 |
2 |
21 |
七孔拖车插座保护罩 |
5102234/1.75.126 |
1 |
||||
22 |
左侧指示灯组 |
SZ804.48.011 |
1 |
注:①用于出国车的组合仪表

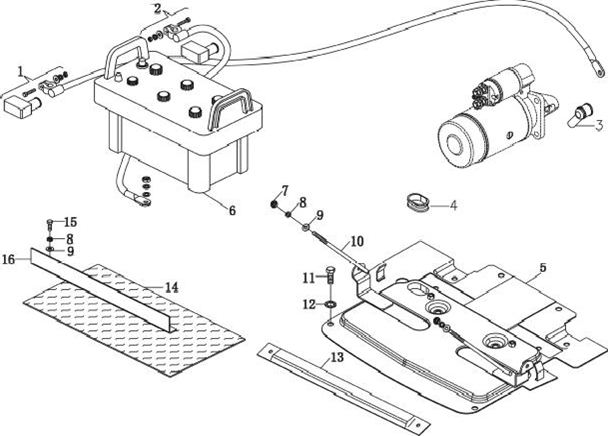

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
蓄电池正极至电源开关电缆 螺栓 M6×30 垫圈 6 垫圈 6 螺母 M6搭铁电缆 启动机接线柱护罩电线附套 水箱及蓄电池支承焊接合件 |
SZ804.48B.025 |
1 |
6 |
蓄电池 |
6-QW-120T |
1 |
7 |
螺母 M8 |
GB/T6170-2000 |
2 |
||||
1.1 |
GB 35-88 |
2 |
8 |
垫圈 8 |
GB/T93-1987 |
4 |
|
1.2 |
GB/T848-2002 |
2 |
9 |
垫圈 8 |
GB/T97.1-2002 |
4 |
|
1.3 |
GB 859-87 |
2 |
10 |
紧固螺栓 |
8B0007415/1.74 |
2 |
|
1.4 |
GB/T6170-2000 |
2 |
11 |
螺栓 M12×1.25×20 |
GB/T5783-2000 |
6 |
|
2 |
8A7537004/1.75.350 |
1 |
12 |
垫圈 12 |
GB 861.2-87 |
6 |
|
3 |
SZ804.48.106 |
1 |
13 |
蓄电池压板 |
SZ804.48.304-1 |
1 |
|
4 |
665-3708111A |
1 |
14 |
橡胶垫 |
SZ804.48.305 |
1 |
|
5 |
SZ804.48.030-3 |
1 |
15 |
螺栓 M8×20 |
GB/T5783-2000 |
2 |
|
16 |
蓄电池限位角钢 |
880007417/1.74 |
1 |

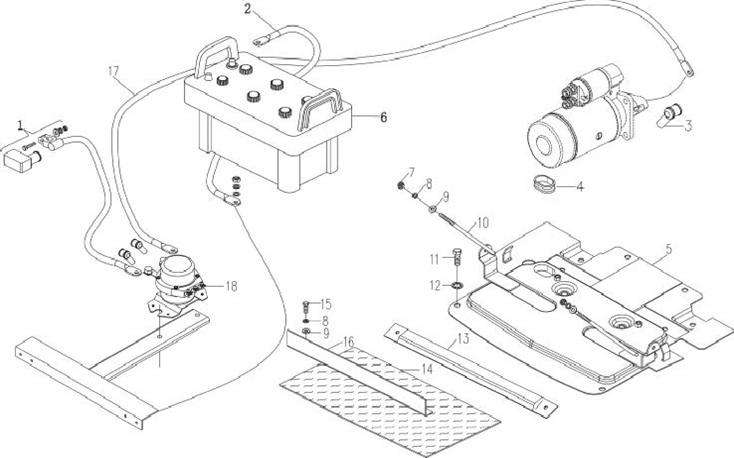

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
蓄电池正级至电源开关电缆 螺栓 M6×30 垫圈 6 垫圈 6 螺母 M6搭铁电缆 启动机接线柱护罩电线附套 水箱及蓄电池支承焊接合件
蓄电池 |
SZ804.48B.025 |
1 |
7 |
螺母 M8 |
GB/T6170-2000 |
2 |
8 |
垫圈 8 |
GB/T93-1987 |
4 |
||||
1.1 |
GB 35-88 |
2 |
9 |
垫圈 8 |
GB/T97.1-2002 |
4 |
|
1.2 |
GB/T848-2002 |
2 |
10 |
紧固螺栓 |
8B0007415/1.74 |
2 |
|
1.3 |
GB 859-87 |
2 |
880007415/1.74① |
2 |
|||
1.4 |
GB/T6170-2000 |
2 |
11 |
螺栓 M12×1.25×20 |
GB/T5783-2000 |
6 |
|
2 |
8A7537004/1.75.350 |
1 |
12 |
垫圈 12 |
GB 861.2-87 |
6 |
|
3 |
SZ804.48.106 |
3 |
13 |
蓄电池压板 |
SZ804.48.304-1 |
1 |
|
4 |
665-3708111A |
1 |
SZ804.48B.304① |
1 |
|||
5 |
SZ804.48.030-3 |
1 |
14 |
橡胶垫 |
SZ804.48.305 |
1 |
|
SZ804.48A.030① |
1 |
1204-1.63.101 |
1 |
||||
SZ804.48D.030② |
1 |
15 |
螺栓 M8×20 |
GB/T5783-2000 |
2 |
||
6 |
6-QW-120T |
1 |
16 |
蓄电池挡板合件 |
SZ804.48.010 |
1 |
|
6-QW-150① |
1 |
17 |
电源开关至启动机电缆 |
804C.48.012 |
1 |
||
18 |
电源开关 |
LMZKG-12V |
1 |
注:①装 150 电瓶用②选装二级平衡发动机用

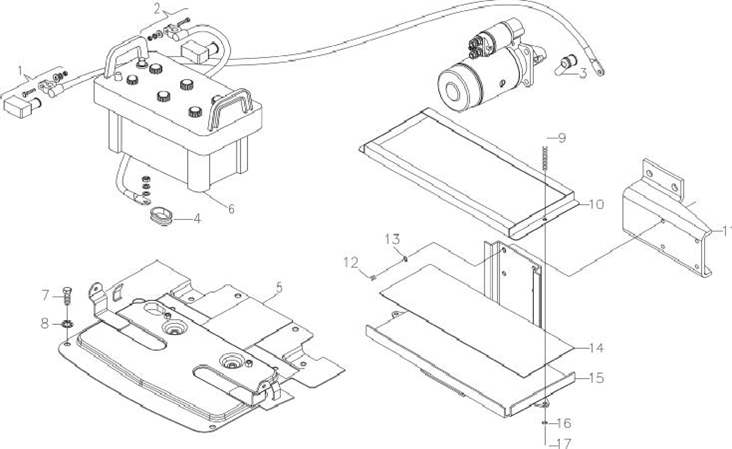

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
蓄电池正级至启动机电缆 |
1204-1.48.014 |
1 |
10 |
电瓶压板焊合件 |
SZ804.63.011 |
1 |
1.1 |
螺栓 M6×30 |
GB 35-88 |
2 |
11 |
过渡支架 |
SZ804.63C.101 |
1 |
1.2 |
垫圈 6 |
GB 848-85 |
2 |
12 |
螺栓 M10×25-Zn.D |
GB/T5783-2000 |
4 |
1.3 |
垫圈 6 |
GB 859-87 |
2 |
13 |
垫圈 10 |
GB/T93–1987 |
4 |
1.4 |
螺母 M6 |
GB/T6170-2000 |
2 |
14 |
电瓶橡胶垫 |
SZ804.48.305 |
1 |
2 |
搭铁电缆 |
8A7537004/1.75.350 |
1 |
15 |
电瓶托架焊合件 |
SZ804.63C.010 |
1 |
3 |
启动机接线柱护罩 |
SZ804.48.106 |
1 |
16 |
垫圈 8 |
GB/T93-1987 |
2 |
4 |
电线附套 |
665-3708111A |
1 |
17 |
螺母 M8 |
GBT6170-2000 |
2 |
5 |
水箱蓄电池支承焊合件 |
SZ804.48.030 |
1 |
18 |
电瓶罩 |
SZ804.63C.109 |
1 |
6 |
蓄电池 |
6-QW-120T |
1 |
19 |
紧固螺钉 |
SZ804E.47.022 |
3 |
7 |
螺栓 M12×1.25×20 |
GB/T5783-2000 |
6 |
20 |
电源开关安装板 |
SZ804.63C.102① |
1 |
8 |
垫圈 12 |
GB 861.2-87 |
6 |
21 |
电源开关 |
JK139① |
1 |
9 |
长螺栓 |
1204-1.63.102 |
2 |
注:①电源开关时用

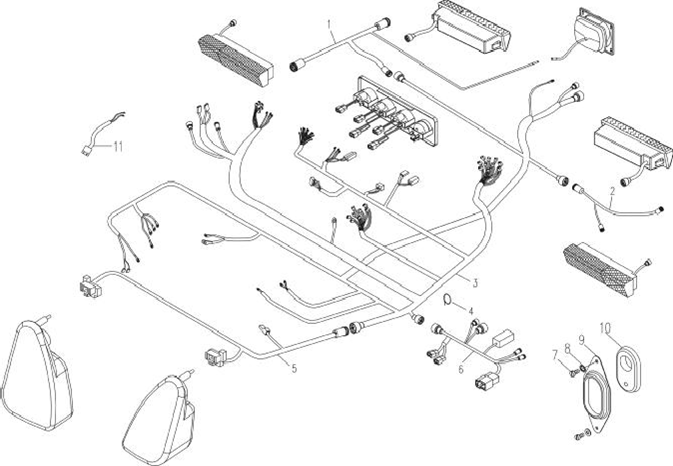

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
左后线束 |
SZ700.48.022-1① |
1 |
4 |
扎 带 |
885112712/1.75.488 |
10 |
SZ804.48.022-2 |
1 |
5 |
左前线束 |
X700.48.021-3② |
1 |
||
SZ700.48A.022② |
1 |
6 |
驾驶室线束 |
SZ804.48.024-3 |
1 |
||
SZ904.48.022-1② |
1 |
SZ804.48B.024-1② |
1 |
||||
2 |
右后线束 |
SZ700.48.023-1① |
1 |
7 |
螺钉 M5×16 |
GB/T822-2000 |
2 |
SZ804.48.023-2 |
1 |
8 |
垫圈 5 |
GB93-97 |
2 |
||
9 |
绝缘垫罩 |
4998891/1.75.480 |
1 |
||||
10 |
绝缘垫 |
4998892/1.75.494 |
1 |
||||
3 |
主线束 |
SZ700.48.020–4 |
1 |
11 |
易熔线 |
1204-1.48.023 |
1 |
SZ804.48B.020-3② |
1 |
||||||
SZ904.48.020-5 |
1 |
||||||
(X904 用) |
|||||||
SZ904.48B.020-3 |
1 |
||||||
(出国车、电瓶侧置用) |
|||||||
SZ804.48D.020-3 |
1 |
||||||
(出国车、带预热用) |
|||||||
SZ904.48D.020-3 |
1 |
||||||
(出国车电瓶侧置、带预热 |
|||||||
用) |
|||||||
SZ804.48C.020-3 |
1 |
||||||
(可调转向机、) |
注:①用于不装驾驶室②出国车用
