YTO LX604/LX654/LX704/LX754/LX804/LX904 Tractor Parts Catalogue 12

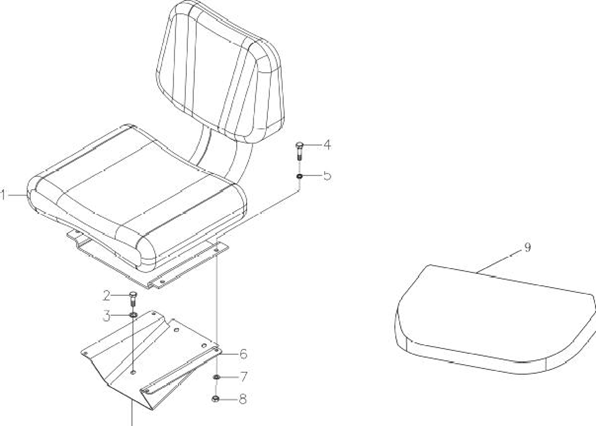

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
驾驶座椅总成 |
SN6-0000-E |
1 |
||||
驾驶座椅总成(GRAMMAR) |
880808503-E/1.85① |
||||||
2 |
螺栓 M12×30 |
GB/T5782-2000 |
4 |
||||
3 |
垫圈 12 |
GB 861.2-87 |
4 |
||||
4 |
螺栓 M8×25-Zn.D |
GB/T5783-2000 |
4 |
||||
5 |
垫圈 8-Zn.D |
GB/T93-1987 |
4 |
||||
6 |
座椅支架 |
SZ1204.44.101 |
1 |
||||
座椅连接支架 |
880808052/1.8.100① |
||||||
7 |
垫圈 8-Zn.D |
GB/T97.1-2002 |
4 |
||||
8 |
螺母 M8-Zn.D |
GB/T6170-2000 |
4 |
||||
9 |
副座总成 |
SZ700.44.002 |
1 |
||||
(装驾驶室时可选装副 |
|||||||
座) |
注:①选装GRAMMAR 座椅时用。

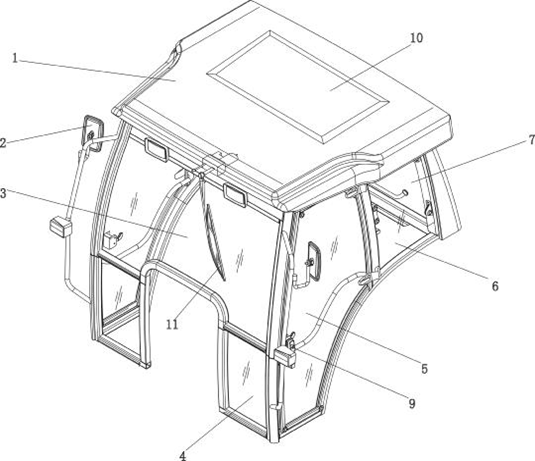

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
驾驶室总成 |
700.45.001 |
1 |
||||
SZ954.45.001① |
1 |
||||||
2 |
后视镜总成 |
8/5143978-2 |
2 |
||||
3 |
前窗玻璃 |
700.45.121 |
1 |
||||
4 |
前左窗玻璃 |
700.45.123 |
1 |
||||
前右窗玻璃 |
700.45.124 |
1 |
|||||
5 |
左门玻璃 |
700.45.215-1 |
1 |
||||
右门玻璃 |
700.45.216-1 |
1 |
|||||
6 |
左侧后窗玻璃 |
700.45.309 |
1 |
||||
右侧后窗玻璃 |
700.45.310 |
1 |
|||||
7 |
后窗玻璃 |
700.45.300 |
1 |
||||
8 |
矩形工作灯 |
WFD2020 |
4 |
||||
9 |
门锁总成 |
NBS502 |
2 |
||||
10 |
天窗(选装) |
DS/650E |
1 |
||||
11 |
刮水器总成 |
ZD1230B |
1 |
注:①LX954 及LX904 配套增压机用

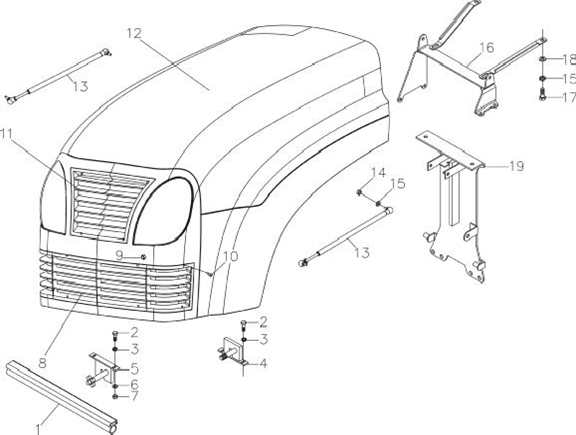

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
机罩前密封条 |
SZ804.47.121 |
2 |
13 |
气弹簧 |
SZ950.47.099 |
2 |
1204-1.47.129② |
1 |
1204-1.47.026② |
2 |
||||
2 |
螺栓 M8×25-Zn.D |
GB5783-86 |
1 |
14 |
螺母 M10-Zn.D |
GB6170-86 |
4 |
3 |
垫圈 8-Zn.D |
GB/T93-1987 |
4 |
15 |
垫圈 10-Zn.D |
GB/T93-1987 |
6 |
4 |
锁销总成 |
SZ700.47.081-1 |
4 |
16 |
气弹簧支架总成 |
SZ700.47.068-1 |
1 |
SZ804.47.081① |
1 |
SZ804.47.068① |
1 |
||||
804C-2.47.043② |
1 |
气弹簧加强支架合件 |
SZ904.47.083-1② |
1 |
|||
5 |
机罩锁总成 |
SZ804.47.095 |
1 |
17 |
螺栓 M10×30-Zn.D |
GB5783-86 |
2 |
1204-1.47.025② |
18 |
垫圈 10-Zn.D |
GB96-85 |
2 |
|||
6 |
垫圈 8-Zn.D |
GB97.1-85 |
19 |
机罩下支架焊合件 |
X800.47.012A |
1 |
|
7 |
螺母 M8-Zn.D |
GB6170-86 |
SZ904.47.019② |
1 |
|||
8 |
下格栅合件 |
700.47.015 |
4 |
||||
9 |
螺母 M5-Zn.D |
GB6177-86 |
2 |
||||
10 |
自攻钉 ST4.8×16-H |
GB845-85 |
1 |
||||
11 |
上格栅合件 |
700.47.016 |
4 |
||||
12 |
前机罩合件 |
SZ700.47.010-2 |
8 |
||||
SZ804.47.010-1① |
1 |
||||||
LX954.47.010-1② |
1 |
注:①LX604/LX654/LX704/LX754/LX804/LX854/LX904用 ②LX954 及LX904 配套增压

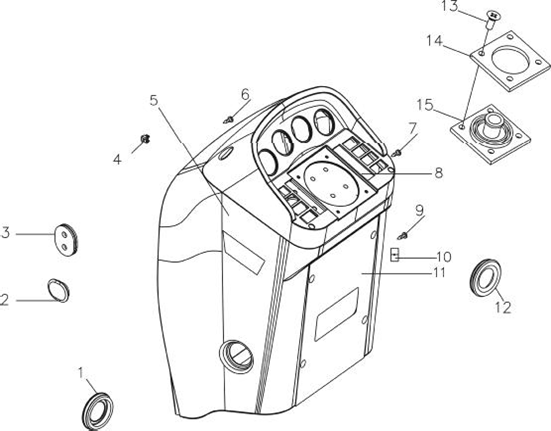

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
离合器踏板窗口密封 |
5136052/1.83.0 |
1 |
||||
2 |
制动器管路出口密封 |
5101351/1.803027 |
2 |
||||
3 |
制动器管路入口密封 |
4991223/1.83.018 |
1 |
||||
4 |
带罩螺母 5A |
14647993/12794 |
2 |
||||
5 |
仪表罩焊合件 |
700.47.031 |
1 |
||||
SZ904.47.031① |
|||||||
LX954.47A.031② |
|||||||
6 |
自攻螺钉 ST4.8X65 |
GB/T845-1985 |
2 |
||||
7 |
自攻螺钉 ST4.8X32 |
GB/T845-1985 |
2 |
||||
8 |
仪表板 |
700.47.303-1 |
1 |
||||
9 |
自攻螺钉 ST4.8X19 |
GB/T845-1985 |
4 |
||||
10 |
簧片螺母 |
ZBT31004-87 |
1 |
||||
11 |
开关板合件 |
700.47.033A |
1 |
||||
12 |
制动器踏板窗口密封 |
5136051/1.83.0 |
1 |
||||
13 |
螺钉 M5X16 |
GB/T818-2000 |
4 |
||||
14 |
方向盘橡皮罩盖 |
5129954/1.84.2 |
1 |
||||
15 |
方向盘橡皮罩 |
5129953/1.84.2 |
1 |
注:①选装可调转向机时用②LX954 用
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |

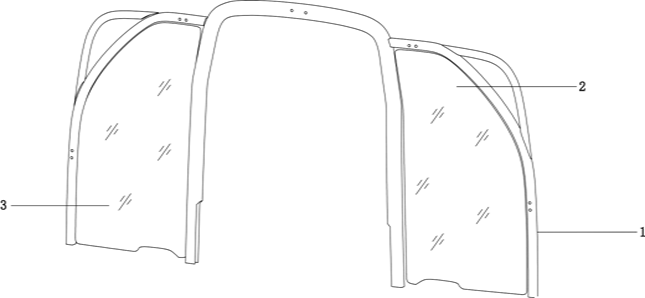

1 2 3 |
隔板总成隔板焊合左玻璃 右玻璃 |
700.47.005 700.47.051 700.47.510 700.47.504 |
1 1 1 1 |

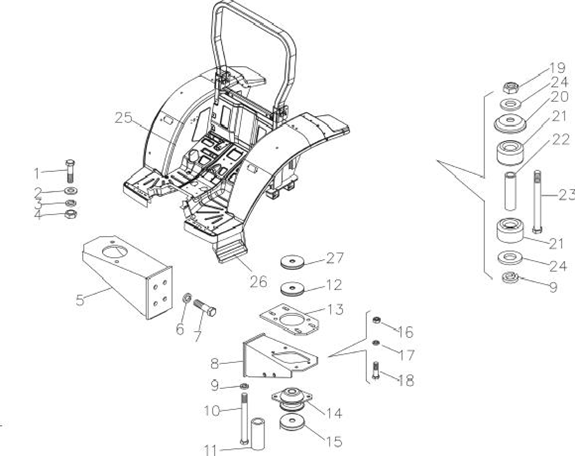

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
螺栓 M12×1.25×30 |
GB/T5786-2000 |
4 |
18 |
螺栓 M10×1.25×40 |
GB/T5785-2000 |
4 |
2 |
垫圈 12-Zn.D |
GB/T97.1-2002 |
4 |
19 |
螺母 M16×1.5-Zn.D |
GB/T6171-2000 |
4 |
3 |
垫圈 12-Zn.D |
GB/T93-1987 |
4 |
20 |
缓冲垫圈上盖 |
4997421/1.87.043 |
4 |
4 |
螺母 M12×1.25-Zn.D |
GB/T6171-2000 |
4 |
21 |
缓冲垫圈 |
4997423/1.87.038 |
8 |
5 |
右支架合件 |
885147444/1.87.0 |
1 |
22 |
后悬架内隔套 |
5132015/1.87.0 |
4 |
6 |
螺栓 M14×1.5×35 |
GB/T5786-2000 |
8 |
23 |
螺栓 M16×1. 5×150 |
GB/T5785-2000 |
4 |
7 |
垫圈 14-Zn.D |
GB/T93-1987 |
8 |
24 |
下垫圈 |
4997422/1.87.039 |
8 |
8 |
左支架合件 |
8A5145508SZ/1.87.0 |
1 |
25 |
地板与挡泥板装配总成 |
LX804.47.011① |
1 |
9 |
垫圈 16-Zn.D |
GB/T93-1987 |
6 |
LX904.47.011② |
|||
10 |
螺栓 M16×1.5×160 |
GB/T5785-2000 |
2 |
26 |
车梯 |
SZ904.47A.071④ |
2 |
11 |
前悬架内隔套 |
5132014/1.87.0 |
2 |
27 |
弹性前悬架垫圈 |
8A5130819/1.87.0 |
4 |
12 |
前悬架上垫圈 |
5132013/1.87.0 |
2 |
弹性前悬架垫圈 |
8A1208706/1.87.0 |
2 |
|
13 |
前悬架固定板 |
5130167/1.87.0 |
1 |
||||
14 |
地板前悬架弹性支座 |
5132016/1.87.0 |
2 |
||||
15 |
前悬架下垫圈 |
5132012/1.87.0 |
2 |
||||
16 |
螺母 M10×1.25-Zn.D |
GB/T6171-2000 |
4 |
||||
17 |
垫圈 10-Zn.D |
GB/T7244-1987 |
4 |

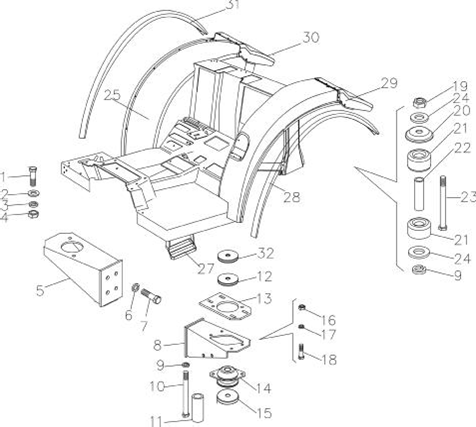

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
螺栓 M12×1.25×30 |
GB/T5786-2000 |
4 |
18 |
螺栓 M10×1.25×40 |
GB/T5785-2000 |
4 |
2 |
垫圈 12 |
GB/T97.1-2002 |
4 |
19 |
螺母 M16×1.5-Zn.D |
GB/T6171-2000 |
4 |
3 |
垫圈 12 |
GB/T93-1987 |
4 |
20 |
缓冲垫圈上盖 |
4997421/1.87.043 |
4 |
4 |
螺母 M12×1.25-Zn.D |
GB/T6171-2000 |
4 |
21 |
缓冲垫圈 |
4997423/1.87.038 |
8 |
5 |
右支架合件 |
885147444/1.87.0 |
1 |
22 |
后悬架内隔套 |
5132015/1.87.0 |
4 |
6 |
螺栓 M14×1.5×35 |
GB/T5786-2000 |
8 |
23 |
螺栓 M16×1.5×150 |
GB/T5785-2000 |
4 |
7 |
垫圈 14 |
GB/T93-1987 |
8 |
24 |
下垫圈 |
4997422/1.87.039 |
8 |
8 |
左支架合件 |
8A5145508SZ/1.87.0 |
1 |
25 |
地板与挡泥板装配总成 |
804.47.002① |
1 |
9 |
垫圈 16-Zn.D |
GB/T93-1987 |
6 |
904.47.002② |
|||
10 |
螺栓 M16×1.5×160 |
GB/T5785-2000 |
2 |
27 |
车梯 |
SZ904.47A.071 |
2 |
11 |
前悬架内隔套 |
5132014/1.87.0 |
2 |
28 |
左挡泥板附罩 |
700.47.211 |
1 |
12 |
前悬架上垫圈 |
5132013/1.87.0 |
2 |
29 |
左防溅护板 |
700.47.207 |
1 |
13 |
前悬架固定板 |
5130167/1.87.0 |
1 |
30 |
右防溅护板 |
700.47.208 |
1 |
14 |
地板前悬架弹性支座 |
5132016/1.87.0 |
2 |
31 |
右挡泥板附罩 |
700.47.212 |
1 |
15 |
前悬架下垫圈 |
5132012/1.87.0 |
2 |
32 |
弹性前悬架垫圈 |
8A5130819/1.87.0 |
4 |
16 |
螺母 M10×1.25 Zn.D |
GB/T6171-2000 |
4 |
弹性前悬架垫圈 |
8A1208706/1.87.0 |
2 |
|
17 |
垫圈 10-Zn.D |
GB/T7244-1987 |
4 |
