YTO LX604/LX654/LX704/LX754/LX804/LX904 Tractor Parts Catalogue 10
4

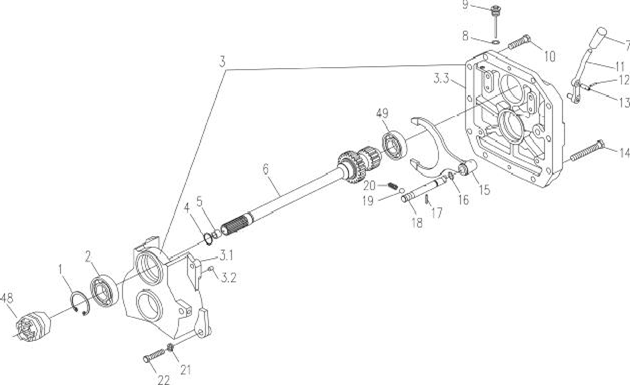

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
挡圈 90 |
11062476/12246 |
1 |
11 |
带手柄操纵杆 |
8A5128718/1.80.157A |
1 |
2 |
轴承 6308E(308) |
GB/T276 |
2 |
12 |
销 4×24 |
GB/T879.1-2000 |
1 |
3 |
动力输出壳体合件 |
LX954.41.011 |
1 |
13 |
操纵杆销轴 |
885117036/1.80.153 |
1 |
3.1 |
动力输出前轴承支座 |
LX954.41.101 |
1 |
14 |
螺栓M16×1.5×45 |
GB/T5786-2000 |
4 |
3.2 |
定位销 10×15 |
10839710/12507 |
2 |
15 |
换挡拔叉 |
8A5109744/1.80.155 |
1 |
3.3 |
动力输出壳体 |
SZ904.41.101A |
1 |
16 |
O 形圈 12.5×2.65 |
GB/T3452.1-82 |
1 |
4 |
挡圈 35 |
GB/T894.1-1986 |
1 |
17 |
卷簧销 5×32 |
13907770/12215 |
1 |
5 |
动力输出轴衬套 |
880808057/1.80 |
1 |
18 |
换挡拔叉滑杆 |
8B0808053/1.80 |
1 |
6 |
1000/540 转/分 |
880808060SZ/1.80① |
1 |
19 |
钢球 11/32G106 |
GB/T308-84 |
1 |
动力输出主动轴 |
20 |
弹 簧 |
884994342/1.29.031 |
1 |
|||
720/540 转/分 |
SZ804.41.401② |
1 |
21 |
垫圈 12-Zn.D |
GB/T93-1987 |
4 |
|
动力输出主动轴 |
22 |
螺栓M12×1.25×40 |
GB/T5786-2000 |
4 |
|||
720/1000 转/分 |
SZ804.41.502③ |
1 |
23 |
动力输出前轴承 |
LX954.41.102 |
1 |
|
动力输出主动轴 |
24 |
从动齿轮轴螺母 |
5122985/1.28.149 |
1 |
|||
540/800 转/分 |
804C.41A.101④ |
1 |
25 |
1000 转/分齿轮挡圈 |
LX954.41.103-1 |
1 |
|
动力输出主动轴 |
26 |
从动齿轮内衬套 |
5101537/1.28.132 |
2 |
|||
720/800 转/分 |
SZ804.41G.101⑤ |
1 |
27 |
1000 转/分 从动齿轮 |
880808061A/1.80①③ |
1 |
|
动力输出主动轴 |
720 转/分 从动齿轮 |
SZ804.41.040A② |
1 |
||||
7 |
双转速手柄 |
SZ804.41A.507 |
1 |
800 转/分 从动齿轮 |
804C.41A.102④ |
1 |
|
8 |
密封垫 22×28×1.5 |
10263460/14607 |
1 |
||||
9 |
油尺总成 |
5134687/1.80.185A |
1 |
||||
10 |
螺栓 M16×1.5×90 |
GB/T5785-2000 |
6 |

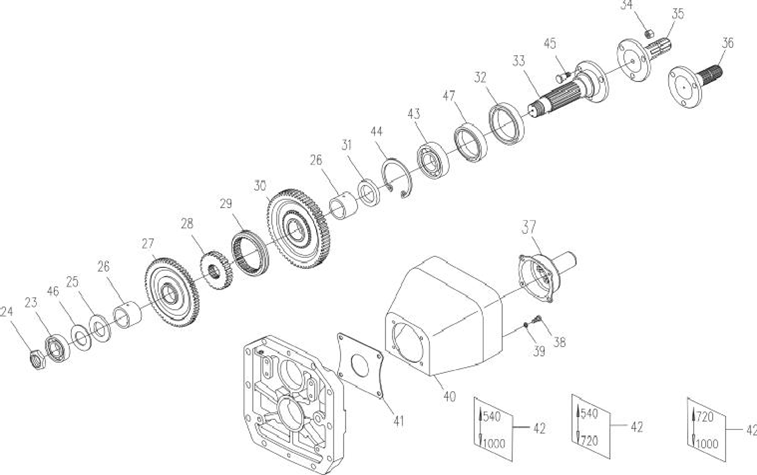

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
28 |
动力输出啮合套齿座 |
885129512SZ/1.80.116 |
1 |
37 |
动力输出轴防护套 |
SZ1204.41.101 |
1 |
29 |
动力输出啮合套 |
8A5129513SZ/1.80.117 |
1 |
38 |
螺栓M8×20-Zn.D |
GB/T5783-2000 |
4 |
30 |
540 转/分从动齿轮 |
880808062A/1.80①② |
1 |
39 |
垫圈 8-Zn.D |
GB/T7244-1987 |
4 |
720 转/分从动齿轮 |
SZ804.41.503③ |
1 |
40 |
动力输出轴防护罩 |
SZ804.41.161 |
1 |
|
31 |
540 转/分齿轮挡圈 |
LX954.41.104 |
1 |
41 |
P.T.O 油封护板 |
4994659/1.80.151A |
1 |
32 |
油封 68×90×11.5 |
SZ904.41.106A |
1 |
42 |
双转速标牌 |
885122570/1.98.031① |
1 |
33 |
动力输出从动轴 |
LX954.41.108A |
1 |
SZ804.00.202② |
1 |
||
34 |
螺母 M12×1.25-Zn.D |
GB/T889-86 |
3 |
SZ804.41.504③ |
1 |
||
35 |
540 转/分 动力输出 |
4983660/1.80.107A①② |
1 |
804C.41A.103④ |
1 |
||
轴头(六键) |
SZ804.41G.102⑤ |
1 |
|||||
36 |
720 转/分 动力输出 |
1004.41C.305B②③④⑤ |
1 |
43 |
轴承 30209E(7209) |
GB/T297-1994 |
1 |
轴头(八键) |
44 |
挡圈 100 |
LX954.41.110-1 |
1 |
|||
1000 转/分 动力输出 |
5140119/1.80.107B①③ |
1 |
45 |
动力输出轴螺栓 |
44012300/1.80.133 |
3 |
|
轴头(21 键) |
46 |
动力输出轴承调整垫片 |
LX954.41.105-107 |
按需 |
|||
47 |
从动轴后轴承衬套 |
LX954.41.109 |
1 |
||||
48 |
动力输出轴滑套 |
5109812SZ/1.80.110 |
1 |
||||
49 |
轴承 NJ308E |
GB/T283 |
1 |
注: ①用于 540/1000 转/分双转速, ②用于 540/720 转/分双转速, ③用于 720/1000 转/分双转速, ④用于 540/800 转/分双转速, ⑤用于 720/800 转/
分双转速.

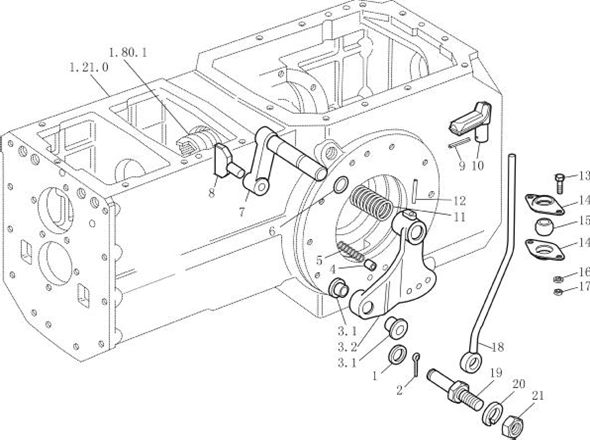

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
垫圈 10-Zn.D 销 2×20-Zn.D 外杠杆与衬套合件外杠杆衬套 动力输出操纵外杠杆定位销 弹 簧 O 形圈 12.42×1.78 动力输出操纵内杠杆 拨 块 自攻螺钉 ST4.2×2.5 -F-H |
GB/T97.1-2002 |
1 |
10 |
手柄总成 |
5136799/1.80.266 |
1 |
2 |
GB/T91-2000 |
1 |
11 |
弹 簧 |
580548/1.39.227 |
1 |
|
3 |
5129486/1.80.257 |
2 |
12 |
螺旋弹性销 6×36 |
13910570/12215 |
1 |
|
3.1 |
5129442/1.80.268 |
1 |
13 |
螺钉 M6X16-Zn.D |
GB/T818-2000 |
1 |
|
3.2 |
5128426/1.80.257 |
1 |
14 |
球套座 |
4998311/1.80.255 |
1 |
|
4 |
5150839/1.80.260 |
1 |
15 |
球 套 |
5109058/1.80.254 |
1 |
|
5 |
5128251/1.32.230 |
1 |
16 |
垫圈 6-Zn.D |
GB/T7244-1987 |
2 |
|
6 |
14453180/14618 |
1 |
17 |
螺母 M6-Zn.D |
GB/T6170-2000 |
2 |
|
7 |
5129848/1.80.236A |
1 |
18 |
动力输出操纵杆 |
885134242/1.80.267 |
1 |
|
8 |
884984096/1.80.237 |
1 |
SZ804.41A.101① |
1 |
|||
9 |
GB/T845-1985 |
1 |
19 |
动力输出操纵杆销轴 |
885134243/1.80.271 |
1 |
|
20 |
垫圈 10-Zn.D |
GB/T7244-1987 |
1 |
||||
21 |
螺母 M10×1.25-Zn.D |
GB/T6173-2000 |
1 |
注:①加高驾驶室用。

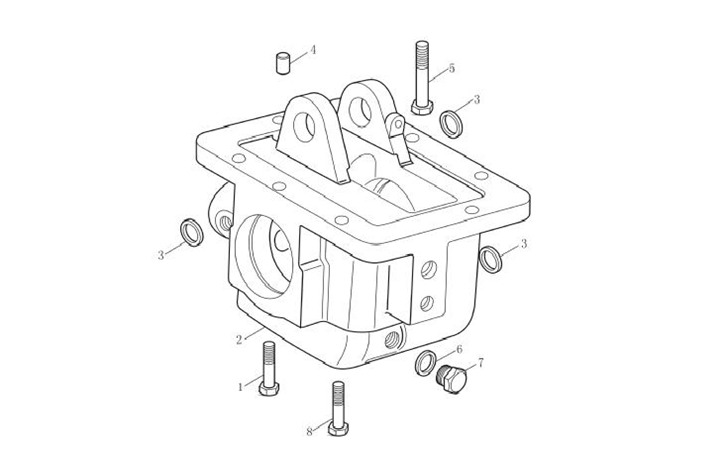

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
螺栓 M12×1.25×110 |
GB/T5786-2000 |
1 |
||||
2 |
引出装置壳体 |
885129778SZ/1.33.002 |
1 |
||||
SZ704.42C.101① |
|||||||
3 |
密封圈 12×18×1.5 |
10298460/14607 |
3 |
||||
4 |
销 B12×18 |
GB/T119-1986 |
2 |
||||
5 |
螺栓 M12×1.25×55 |
GB/T5786-2000 |
1 |
||||
6 |
组合密封垫 22 |
GB/T982-1997 |
1 |
||||
7 |
六角头螺塞 M22×1.5 |
10305174/14530 |
1 |
||||
8 |
螺栓 M12×1.25×35 |
GB/T5786-2000 |
4 |
注:①为 LX704/LX754 水田型用

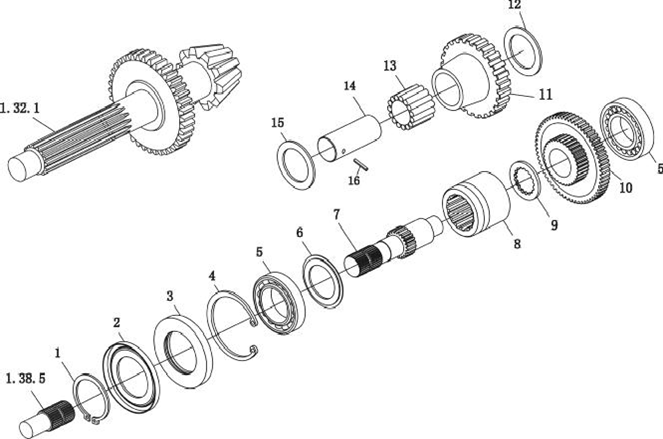

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
挡圈 29 |
GB/T894.1-1986 |
1 |
10 |
引出装置从动齿轮 |
5125012SZ/1.33.132 |
1 |
2 |
油封挡盘 |
5109919/1.33.136 |
1 |
SZ904.42.102① |
1 |
||
3 |
油封 30X72X10 |
5119206/1.33.135 |
1 |
LX954.42.104③ |
1 |
||
4 |
挡圈 72 |
GB/T893.1-1986 |
1 |
11 |
引出装置惰轮 |
5125011SZ/1.33.110 |
1 |
5 |
轴承 6306E(306) |
GB/T276 |
2 |
SZ904.42.101①③ |
1 |
||
6 |
挡油盘 |
584132/1.80.348 |
1 |
12 |
惰轮轴承隔套 |
5123389/1.33.123 |
1 |
7 |
引出装置从动轴 |
5123391SZ/1.33.133 |
1 |
13 |
滚针φ7×41 |
5116735/1.48.172 |
15 |
SZ704.42C.103② |
14 |
引出装置惰轮轴 |
5123387SZ/1.33.112 |
1 |
|||
8 |
滑动齿套 |
5123388SZ/1.33.116 |
1 |
15 |
惰轮止推垫圈 |
885115930/1.33.122 |
2 |
9 |
从动齿轮挡圈 |
5124122/1.33.115 |
1 |
16 |
螺旋弹性销 6×50 |
13943070/12216 |
1 |
注:①LX904 用②为 LX704/LX754 水田型用③LX954 用

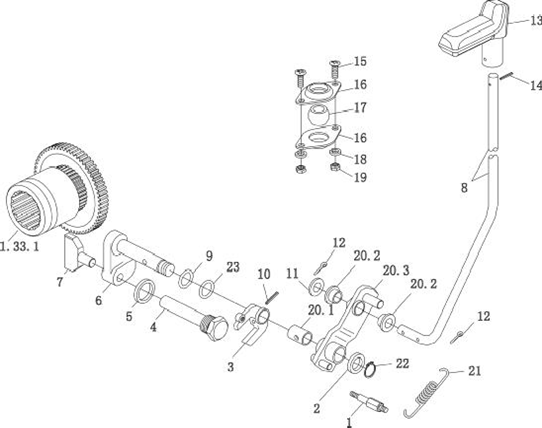

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 2 3 4 5
6
7 8
9
10 11 12 |
限位螺钉 引出装置外传动杆垫圈引出装置操纵限位叉传动杆止动螺钉 矩形截面密封圈 14×20×1.5 引出装置操纵内传动杆 合件 引出装置操纵滑动拨块引出装置操纵杆
O 形密封圈 2.62×15.88 螺旋弹性销 5×28 垫圈 10-Zn.D 销 2×18-Zn.D |
5129031/1.33.244 5129024/1.33.229 885129032/1.33.245 5129023/1.33.228 10280060/14607
5129021/1.33.222A
885118105/1.33.237 5129876/1.33.230① SZ804.42A.101② 559983/1.80.232
13940470/12216 GB/T97.1-2002 GB/T91-2000 |
1 1 1 1 1
1
1 1
1
1 2 2 |
13 14
15 16 17 18 19 20 20.1 20.2 20.3 21
22 23 |
手柄总成 自攻螺钉 ST4.2×25- F-H 螺钉 M6×14-Zn.D 球套座球 套 垫圈 6-Zn.D 螺母 M6-Zn.D 带轴套的外杠杆合件 传动杆轴衬套操纵杆衬套 引出装置外杠杆焊合件引出装置操纵杆回位弹 簧 挡圈 14 O 型圈 1.78×12.42 |
5136799/1.80.266 GB/T845-1985
GB/T818-2000 4998311/1.80.255 5109058/1.80.254 GB/T7244-1987 GB/T6170-2000 5129875/1.33.234A 5129030/1.33.238 5129442/1.80.268 5129874/1.33.234 5129033/1.33.246
GB/T894.1-1986 14453180/14618 |
1 1
2 2 1 2 2 1 1 2 1 1
1 1 |
注:①LX704/LX754 用,②冲压加高驾驶室用。

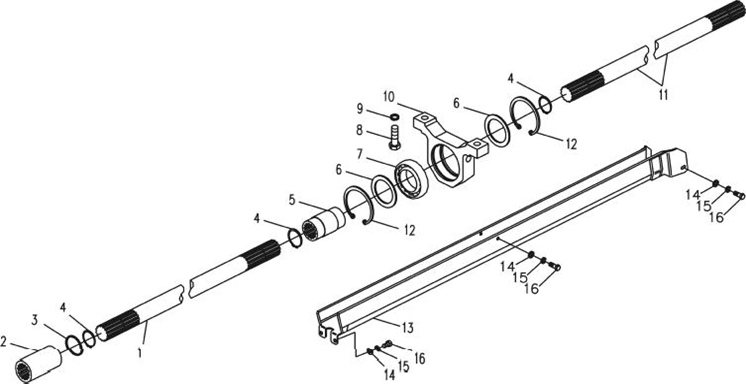

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
前传动轴 |
LX954.42.102 |
1 |
6 |
轴承挡圈 |
4997311/1.38.540 |
2 |
2 |
传动轴前套管 |
4997313SZ/1.38.545 |
2 |
7 |
轴承 6008.2RS |
GB/T276 |
1 |
3 |
套管垫片 2.2mm |
4997301/1.38.524 |
按需 |
(GB279 轴承 180108) |
|||
套管垫片 2.5mm |
4997302/1.38.524 |
按需 |
8 |
螺栓 M12×1.25×40 |
GB/T5786-2000 |
2 |
|
套管垫片 2.8mm |
4997303/1.38.524 |
按需 |
9 |
垫圈 12-Zn.D |
GB/T93-1987 |
2 |
|
套管垫片 3.0mm |
4997304/1.38.524 |
按需 |
10 |
传动轴支架 |
4997310/1.38.538 |
1 |
|
套管垫片 3.3mm |
4997305/1.38.524 |
按需 |
11 |
后传动轴 |
LX954.42.103 |
1 |
|
套管垫片 3.7mm |
4997306/1.38.524 |
按需 |
12 |
挡圈 68 |
GB/T893.1-1986 |
2 |
|
套管垫片 4.0mm |
4997307/1.38.524 |
按需 |
13 |
传动轴防护罩 |
LX954.42.101 |
1 |
|
套管垫片 4.3mm |
4997308/1.38.524 |
按需 |
14 |
垫圈 8-Zn.D |
GB/T97.1-2002 |
6 |
|
4 |
挡圈 29 |
11067776/12245 |
5 |
15 |
垫圈 8-Zn.D |
GB/T7244-1987 |
6 |
5 |
传动轴中间套管 |
4997312SZ/1.38.544 |
1 |
16 |
螺栓 M8×14-Zn.D |
GB/T5783-2000 |
6 |
