YTO LX604/LX654/LX704/LX754/LX804/LX904 Tractor Parts Catalogue 06
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
牵引挂接支架总成 |
5124430/1.89.008 |
1 |
||||
SZ804.53A.020① |
1 |
||||||
8808089051/1.89② |
1 |
||||||
2 |
螺栓 M16×1.5×90 |
GB/T5785-2000 |
6 |
||||
3 |
锁紧销 |
44007661/1.82.945 |
3 |
||||
4 |
锁紧销 |
4996920/1.89.051 |
1 |
||||
5 |
牵引杆挡销 |
5101047/1.89.031 |
1 |
||||
6 |
牵引架总成 |
5124426/1.89.006 |
1 |
||||
7 |
横牵引销 |
5117437/1.89.026 |
2 |
||||
8 |
螺栓 M18×1.5×80 |
15984834/10312 |
2 |
||||
9 |
开口销 |
567406/1.82.945 |
1 |
||||
10 |
牵引杆销 |
SZ804.35.012 |
1 |
||||
11 |
牵引杆后端 |
598607/1.89.003 |
1 |
||||
12 |
螺母 M18×1.5 |
GB/T6171-2000 |
2 |
||||
13 |
垫圈 18 |
GB/T93-1987 |
2 |
||||
14 |
牵引杆 |
5128655/1.89.002 |
1 |
||||
15 |
牵引杆前连接销 |
5116252/1.89.023 |
1 |
注:选装力调节装置时才能选装此牵引装置,①装两个辅助油缸时用②装一个辅助油缸时用

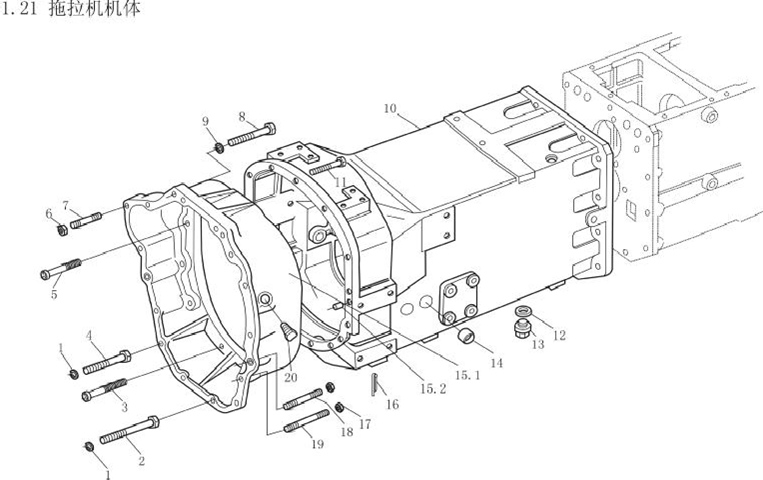

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
垫圈 14 |
GB/T7244-1987 |
4 |
15.2 |
定位销 10×20 |
5110094/1.48.050 |
2 |
2 |
螺栓 M14×100 |
GB/T5782-2000 |
2 |
16 |
销 6.3×32-Zn |
GB/T91-2000 |
2 |
3 |
螺栓 M12×1.25×60 |
14331724/10356 |
4 |
17 |
螺母 M14×1.5-Zn |
GB/T6171-86 |
2 |
4 |
螺栓 M14×70-Zn |
GB/T5782-2000 |
2 |
18 |
过渡壳体固定螺柱 |
5142512/1.21.043 |
2 |
5 |
螺栓M12×1.25×40-Zn |
14331324/10356 |
4 |
19 |
过渡壳体固定螺柱 |
5142511/1.21.042 |
2 |
6 |
螺母M12×1.25×40-Zn |
GB/T6171-86 |
5 |
20 |
螺塞 Z 1/2in |
YTQ 021.1-86 |
1 |
7 |
双头螺栓 |
10530724/10214 |
3 |
21 |
磁性放油螺塞合件 |
885118991/1.21.030A |
2 |
M12×1.25×60 |
M22×25 |
||||||
8 |
螺栓 M14×70-Zn |
GB/T70-85 |
4 |
22 |
定位销 15 |
10839910/12507 |
2 |
9 |
垫圈 14 |
GB/T7244-1987 |
4 |
23 |
传动箱上盖下护板 |
5147242/1.21.014 |
1 |
10 |
减速器壳体 |
5125267SZ/1.21.002 |
1 |
24 |
锥形弹簧垫圈 |
GB/T93-1987 |
8 |
减速器壳体 |
SZ804.37B.505④ |
1 |
6×12×1.2 |
||||
11 |
螺栓 M12×1.25×40 |
15540624/10312 |
5 |
25 |
螺栓 M6×12-Zn |
GB/T70-85 |
8 |
12 |
矩形截面密封圈 |
10263460/14607 |
3 |
26 |
堵塞 25 |
10159004/14520 |
4 |
22×28×1.5 |
27 |
传动箱上盖 |
5132478SZ/1.21.008 |
1 |
|||
13 |
螺塞 M22×1.5 |
10305171/14530 |
1 |
传动箱上盖 |
SZ804.37B.506① |
1 |
|
14 |
主离合器分离叉轴衬套 |
5133142/1.21.031 |
2 |
29 |
卡箍(Φ8~Φ19mm) |
JK-000 |
2 |
15 |
带定位销的过渡壳体合 |
5143189/1.21.001 |
1 |
30 |
通气软管 |
5139650/1.21.074 |
1 |
件 |
31 |
螺栓 M10×1.25×70 |
GB/T5785-2000 |
2 |
|||
15.1 |
发动机,减速器的过渡 |
8A5143188SZ/1.21.00 |
1 |
32 |
螺栓 M10×1.25×35 |
GB/T5785-2000 |
6 |
壳体 |
1 |
33 |
通气塞总成 |
5141476/1.21.076A |
2 |
注:①选装力调节时用②选装爬行档或逆行器、不带力调节时用③选装爬行档或逆行器、带力调节时用④逆行器、爬行档用

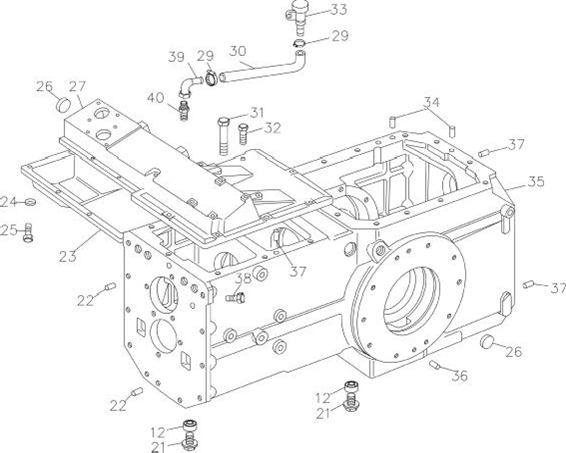

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
34 |
定位销 15×22 |
5119529/1.21.071 |
2 |
||||
35 |
传动箱壳体 |
SZ804.37.117 |
1 |
||||
传动箱壳体 |
5124905SZ/1.21.003① |
1 |
|||||
传动箱壳体 |
SZ804.37B.507② |
1 |
|||||
传动箱壳体 |
SZ804.37B.508③ |
1 |
|||||
传动箱壳体 |
SZ804.37B.530⑤ |
1 |
|||||
传动箱壳体 |
SZ804.37B.531⑥ |
1 |
|||||
传动箱壳体 |
SZ804.37B.532⑦ |
1 |
|||||
传动箱壳体 |
804C-1.37.102⑧ |
1 |
|||||
36 |
定位销 |
5110200/1.21.065 |
4 |
||||
37 |
定位销 B12×18 |
GB/T119-86 |
4 |
||||
38 |
传动箱与减速器连接 |
SZ804.37.512 |
12 |
||||
螺钉 M12×1.25×40 |
|||||||
39 |
通气塞弯接头焊合件 |
SZ804.37.040 |
1 |
||||
40 |
通气弯管接头 |
SZ804.37.403 |
1 |
注:①选装力调节时用②选装爬行档或逆行器、不带力调节时用③选装爬行档或逆行器、带力调节时用④逆行器、爬行档用⑤选装高速档,不带力调节用⑥选装高速档,带力调节用⑦选装高速档,带逆行器爬行档,不带力调节用⑧选装高速档,带逆行器爬行档,带力调节用。

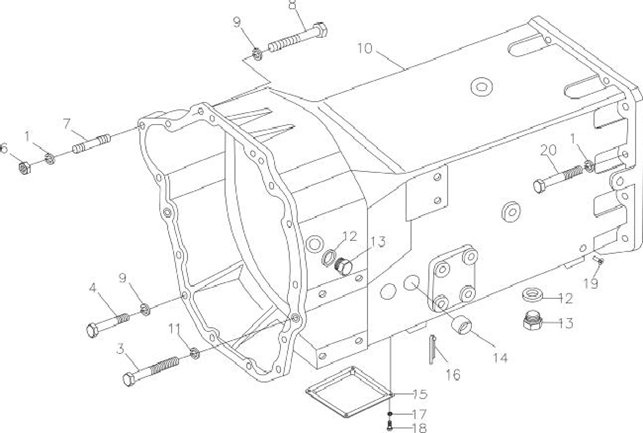

序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 Part |
零件代号 DrawingNo. |
数量 Qty. |
1 |
垫圈 12 |
GB/T93-1987 |
15 |
21 |
磁性放油螺塞合件 |
885118991/1.21.030A |
2 |
3 |
螺栓 M16×110 |
GB/T5782-2000 |
2 |
22 |
定位销 15 |
10839910/12507 |
2 |
4 |
螺栓 M14×75-Zn.D |
GB/T70.1-2000 |
2 |
23 |
传动箱上盖下护板 |
5147242/1.21.014 |
1 |
6 |
螺母M12-Zn.D |
GB/T6170-2000 |
3 |
24 |
垫圈 6 |
GB/T93-1987 |
8 |
7 |
螺柱AGM12- |
GB/T899–1988 |
3 |
25 |
螺栓 M6×12 |
GB/T70-85 |
8 |
M12×55-8.8-Zn.D |
26 |
堵塞 25 |
10159004/14520 |
4 |
|||
8 |
螺栓 M14×75-Zn.D |
GB/T5782-2000 |
8 |
27 |
传动箱上盖 |
5132478SZ/1.21.008 |
1 |
9 |
垫圈 14 |
GB/T93-1987 |
10 |
28 |
通气塞弯接头 |
885139648/1.21.072 |
1 |
10 |
减速器壳体 |
LX954.37.101 |
1 |
29 |
卡箍(Φ8~Φ19mm) |
JK-000 |
2 |
LY1054.37.101○2 |
30 |
通气软管 |
5139650/1.21.074 |
1 |
|||
11 |
垫圈 16 |
GB/T93-197 |
2 |
31 |
螺栓 M10×1.25×70 |
GB/T5785-2000 |
2 |
12 |
垫圈 22 |
JB/T982-1977 |
2 |
32 |
螺栓 M10×1.25×35 |
GB/T5785-2000 |
6 |
13 |
螺塞 M22×1.5 |
10305171/14530 |
2 |
33 |
通气塞总成 |
5141476/1.21.076A |
2 |
14 |
主离合器分离叉轴衬套 |
5133142/1.21.031 |
2 |
34 |
定位销 15×22 |
5119529/1.21.071 |
2 |
15 |
离合器检视口盖 |
LY1054.37.106 |
1 |
35 |
传动箱壳体 |
SZ804.37B.530 |
1 |
16 |
销 6.3×32 |
GB/T91-2000 |
1 |
传动箱壳体 |
SZ804.37B.531① |
1 |
|
17 |
垫圈 8 |
GB/T93-1987 |
7 |
36 |
定位销 |
5110200/1.21.065 |
4 |
18 |
螺栓 M8×16 |
GB/T5783-2000 |
4 |
37 |
定位销 B12×18 |
GB/T119-86 |
4 |
19 |
螺钉 M10×1.25×20 |
13305311/10532 |
1 |
38 |
传动箱与减速器连接 |
SZ804.37.512 |
12 |
20 |
传动箱与减速器连接螺 |
SZ804.37.512 |
12 |
螺钉 M12×1.25×40 |
|||
钉 M12×1.25×40 |
39 |
通气塞弯接头焊合件 |
SZ804.37.040 |
1 |
|||
40 |
通气弯管接头 |
SZ804.37.403 |
1 |
注:①选装高速档力调节时用。○2 大减速器壳体装逆行器、爬行档时用。

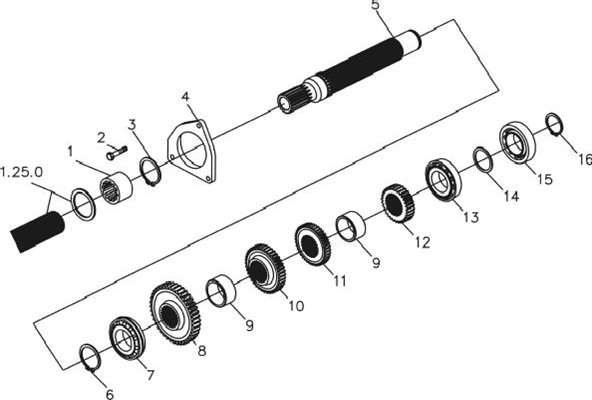

序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
1 |
联接套 |
5123466SZ/1.28.134 |
1 |
12 |
Ⅰ挡主动齿轮 |
5118912SZ/1.28.110 |
1 |
1604.37.141○11 |
1 |
SZ904.37.101① |
1 |
||||
2 |
锁紧螺栓 M8×25-10.9 |
GB5783-86 |
6 |
804C-1.37.104⑥ |
1 |
||
3 |
挡圈 40 |
11059976/12246 |
1 |
13 |
滚柱轴承 40×90×23 |
5138660/1.28.130 |
2 |
挡圈 42 |
GB/T893.1-1986○11 |
1 |
14 |
主动轴轴承隔环厚 3 |
5109669/1.28.157 |
1 |
|
4 |
主动轴前轴承盖 |
5117502SZ/1.28.121 |
2 |
主动轴轴承隔环厚3.25 |
5118937/1.28.157 |
||
5 |
主动轴 |
5125349SZ/1.28.101 |
1 |
主动轴轴承隔环厚 3.5 |
5118938/1.28.157 |
||
主动轴 |
LX954.37.201○11 |
1 |
主动轴轴承隔环厚 3.7 |
5118939/1.28.157 |
|||
6 |
挡圈 45 |
11069076/12245 |
1 |
主动轴轴承隔环厚 4.0 |
5118940/1.28.157 |
||
7 |
带挡圈球轴承45× 85× 19 |
28996330/16260 |
1 |
15 |
自位轴承 40×80×18 |
5147070/1.28.142 |
1 |
8 |
Ⅳ挡主动齿轮 |
5123982SZ/1.28.113 |
1 |
16 |
挡圈 40 |
11068876/12245 |
1 |
SZ904.37.107① |
1 |
17 |
从动齿轮调整垫片 |
880802801~ |
1 |
||
804C-1.37.101⑥ |
1 |
880802802/1.28 |
1 |
||||
9 |
主动齿轮隔套 |
5111983/1.28.143 |
2 |
18 |
从动轴螺母 M32×1.5 |
5122985/1.28.149 |
1 |
10 |
Ⅲ挡主动齿轮 |
5118914SZ/1.28.112 |
1 |
19 |
带挡圈球轴承35× 80× 21 |
28995880/16261 |
1 |
SZ904.37.105① |
1 |
20 |
Ⅳ挡从动齿轮挡圈 |
5122797/1.28.150 |
1 |
||
804C-1.37.102⑥ |
1 |
21 |
同步器隔套 |
5101537/1.28.132 |
4 |
||
11 |
Ⅱ挡主动齿轮 |
5118913SZ/1.28.111 |
1 |
||||
SZ904.37.103① |
1 |
||||||
804C-1.37.103⑥ |
1 |
注: ①LX904 用 ②LX604/LX654/LX704/LX754/LX804/LX854/LX904啮合套结构③LX604/LX654/LX704/LX754/LX804/LX854
同步器结构用 ④LX904 啮合套结构用 ⑤LX904 同步器结构用⑥LX954 用、其它选高速档时用。

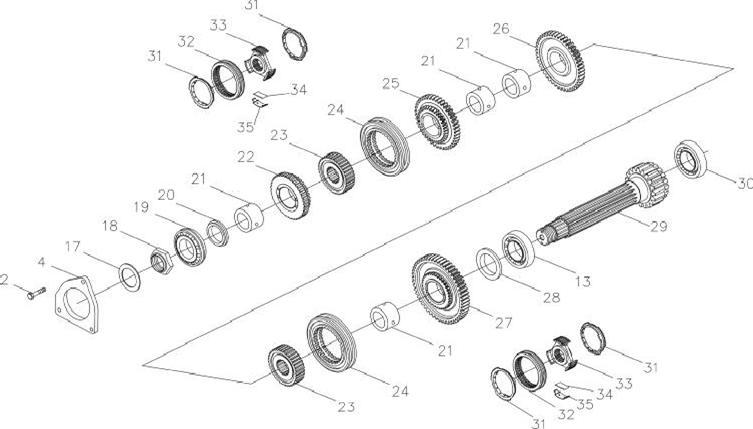

序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
22 |
Ⅳ挡从动齿轮 |
SZ804.37.104② |
1 |
804C-1.37.106⑦ |
1 |
||
5123983SZ/1.28.118③ |
1 |
804C-1.37A.103⑧ |
1 |
||||
SZ904.37.108④ |
1 |
27 |
Ⅰ挡从动齿轮 |
SZ804.37.101A② |
1 |
||
SZ904.37A.104⑤ |
1 |
5118916SZ/1.28.115③ |
1 |
||||
804C-1.37.012⑦ |
1 |
SZ904.37.102④ |
1 |
||||
804C-1.37A.013⑧ |
1 |
SZ904.37A.101⑤ |
1 |
||||
23 |
主变速换挡固定齿座 |
SZ804.37.105 |
2 |
804C-1.37.011⑦ |
1 |
||
24 |
主变速换挡啮合套 |
SZ804.37.106 |
2 |
804C-1.37A.011⑧ |
1 |
||
I、II 档啮合套 |
804C-1.37.105⑨ |
1 |
28 |
Ⅰ挡从动齿轮隔环 |
5109656/1.28.177 |
1 |
|
25 |
Ⅲ挡从动齿轮 |
SZ804.37.103② |
1 |
29 |
从动轴 |
5127958SZ/1.28.105 |
1 |
5118918SZ/1.28.117③ |
1 |
30 |
滚柱轴承27.5×52×21 |
5126458/1.28.159 |
1 |
||
SZ904.37.106④ |
1 |
31 |
同步器环 |
5138206/1.28.170 |
4 |
||
SZ904.37A.103⑤ |
1 |
32 |
I、II、III、IV 档啮合 |
5142525/1.28.107 |
2 |
||
804C-1.37.107⑦ |
1 |
套 |
|||||
804C-1.37A.012⑧ |
1 |
I、II 档啮合套 |
804C-1.37A.102⑩ |
1 |
|||
26 |
Ⅱ挡从动齿轮 |
SZ804.37.102② |
1 |
33 |
同步器固定齿座 |
5138221/1.28.108 |
2 |
5118917SZ/1.28.116③ |
1 |
34 |
弹簧片 |
5111457/1.28.144 |
6 |
||
SZ904.37.104④ |
1 |
35 |
弹簧片座 |
5150557/1.28.145 |
6 |
||
SZ904.37A.102⑤ |
1 |
注: ①LX904 用 ②LX604/LX654/LX704/LX754/LX804/LX854啮合套结构③LX604/LX654/LX704/LX754/LX804/LX854 同步器结构用 ④LX904 啮合套结
构用 ⑤LX904 同步器结构用⑥LX954 用、其它选高速档时用⑦LX954 啮合套结构用⑧LX954 同步器结构用
⑨LX954、其它选装高速档啮合套结构 I、II 档处用 1 个。⑩LX954、其它选装高速档同步器结构 I、II 档处用 1 个。○11 LX954 专用及其它机型
选装 12 寸离合器用。

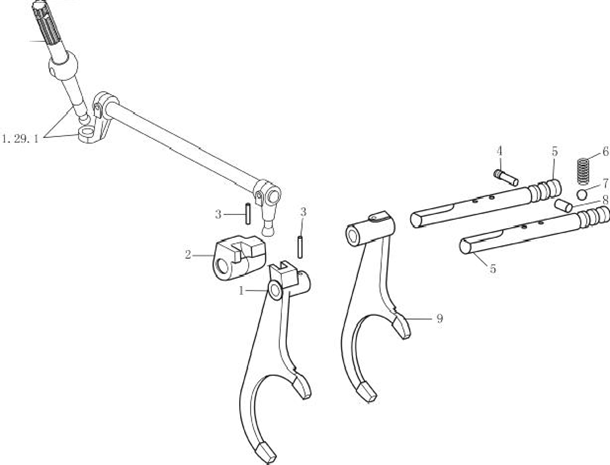

序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
序号 No. |
零件名称 |
零件代号 DrawingNo. |
数量 Qty. |
1 |
Ⅲ,Ⅳ挡拨叉 |
5127388/1.29.011 |
1 |
6 |
弹 簧 |
884994342/1.29.031 |
2 |
2 |
换挡拨块 |
8A5129522/1.29.004 |
1 |
7 |
钢球 11/32 |
GB/T308-84 |
2 |
3 |
螺旋弹性销 5×32 |
13907770/12215 |
3 |
8 |
互锁销 |
5110264/1.29.041 |
1 |
4 |
开槽螺塞 M12×1.25 |
10152314/14548 |
1 |
9 |
Ⅰ、Ⅱ挡拨叉 |
5127387/1.29.010 |
1 |
5 |
主变速滑杆 |
5117500/1.29.017 |
2 |
||||
主变速滑杆 |
804C-1.37.201① |
2 |
①LX954、其它选装高速档时用。
