YTO 800/804/900/904 Tractor Parts Catalogue 06
No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
27 |
Front bearing 45×100×20.75 |
5130990/1.32.138B |
1 |
29 |
Bolt M12×1.25×30 |
14274534/10357/04 |
12 |
,small bevel gear shaft |
30 |
Screw M10×1.25×16 |
14359920/10356 |
1 |
|||
28 |
Adjusting washer 1.90nnm,bevel gear |
5111859/1.28.139 |
1 |
31 |
Thrust ring,auxiliary |
SZ904.37.111① |
1 |
Adjusting washer 1.95nnm,bevel gear |
5111860/1.28.139 |
gearshift driving shaft |
|||||
Adjusting washer 2.00nnm,bevel gear |
5111861/1.28.139 |
34 |
Reverse gear shaft assy |
SZ804.37.052 |
1 |
||
Adjusting washer2.05nnm,bevel gear |
5111862/1.28.139 |
||||||
Adjusting washer 2.10nnm,bevel gear |
5111863/1.28.139 |
||||||
Adjusting washer 2.15nnm,bevel gear |
5111864/1.28.139 |
||||||
Adjusting washer 2.20nnm,bevel gear |
5111865/1.28.139 |
||||||
Adjusting washer 2.25nnm,bevel gear |
5111866/1.28.139 |
||||||
Adjusting washer 2.30nnm,bevel gear |
5111867/1.28.139 |
||||||
Adjusting washer 2.35nnm,bevel gear |
5111868/1.28.139 |
||||||
Adjusting washer 2.40nnm,bevel gear |
5111869/1.28.139 |
||||||
Adjusting washer 2.45nnm,bevel gear |
5111870/1.28.139 |
||||||
Adjusting washer 2.50nnm,bevel gear |
5111871/1.28.139 |
||||||
Adjusting washer 1.85nnm,bevel gear |
5125098/1.28.139 |
||||||
Adjusting washer 2.55nnm,bevel gear |
5125099/1.28.139 |
||||||
Adjusting washer 2.60nnm,bevel gear |
5125100/1.28.139 |
||||||
Adjusting washer 2.65nnm,bevel gear |
5125101/1.28.139 |
||||||
Adjusting washer 2.70nnm,bevel gear |
5125102/1.28.139 |
Note:①For X904、Stage III engine, high speed gear optional.

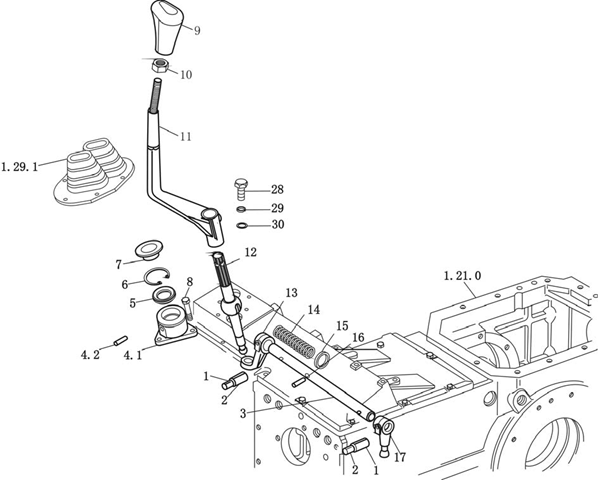

No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
1 |
Spring cylinder pin 8×40 |
GB/T879.1-2000 |
2 |
14 |
Return spring,control lever |
5127962/1.29.106 |
1 |
2 |
Spring cylinder pin 5×40 |
GB/T879.1-2000 |
2 |
15 |
Spacer ring,spring |
5132334/1.32.293 |
1 |
3 |
Control driving rod |
5127969/1.32.220 |
1 |
16 |
Helical spring pin 5×30 |
13907670/12215 |
1 |
4 |
Support assy,control lever |
5127968/1.32.217 |
17 |
Control shift dog |
5127970/1.32.222 |
1 |
|
4.1 |
Support,control lever |
5127967/1.32.217 |
1 |

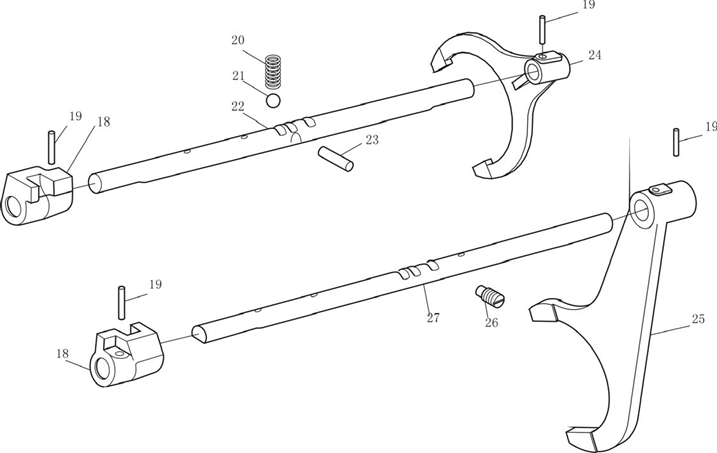

18 |
Gearshift dog |
8A5129522/1.29.004 |
2 |
4.2 |
Check pin |
5125535/1.21.067 |
2 |
19 |
Helical spring pin 5×32 |
13907770/12215 |
4 |
5 |
Sealing,main control lever |
884984223/1.29.195 |
1 |
20 |
Spring |
884994342/1.29.031 |
2 |
6 |
Retaining ring 40 |
11059976/12245 |
1 |
21 |
Steel ball 11/32in |
GB/T308-84 |
2 |
7 |
Sleeve, main control lever |
5129575/1.29.119A |
1 |
22 |
Sliding rod,intermediate and |
5127897/1.32.211 |
1 |
8 |
Bolt M8×22-Zn |
GB/T5783-2000 |
3 |
reverse gear |
|||
9 |
Auxiliary gearshift lever |
SZ804.37.112B |
1 |
23 |
Interlock pin |
5110264/1.29.041 |
1 |
SZ804.37.112C(English) |
1 |
24 |
Shift fork,intermediate and |
5125822/1.32.216 |
1 |
||
reverse speed gear |
|||||||
10 |
Nut M10-Zn.D |
GB/T6175-86 |
1 |
25 |
Shift fork,high and low |
5125823/1.32.215 |
1 |
11 |
Auxiliary gearshift lever |
804C.37.012-1 |
1 |
speed gear |
|||
weldment |
26 |
Slotted screw plug M12×1.25 |
10152314/14548 |
1 |
|||
12 |
Lower control lever,auxiliary |
804C.37.108 |
1 |
27 |
Sliding rod, high and low speed |
5127898/1.32.212 |
1 |
gearshift |
gear |
||||||
13 |
Shift dog,outer control |
5127971/1.32.229 |
1 |
28 |
Bolt M8×16-Zn.D |
GB/T5783-2000 |
1 |
29 |
Washer 8-Zn.D |
GB/T93-1987 |
1 |
||||
30 |
Flat Washer 8 |
SZ804.37.513 |
1 |

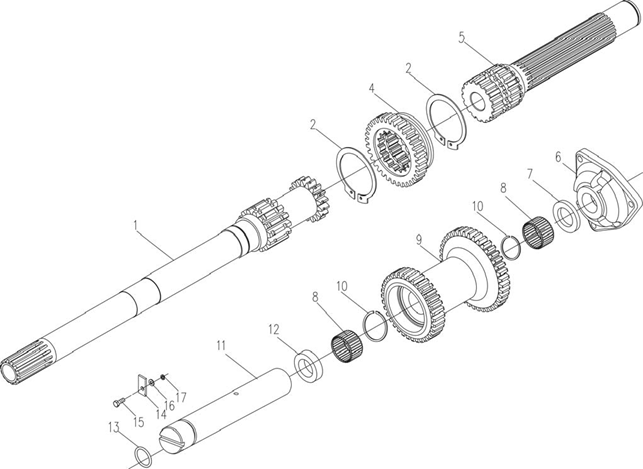

No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
1 |
Main clutch assy with |
5125579/1.32.308A |
1 |
11 |
Shaft,driven gear |
885117557/1.32.322 |
1 |
auxiliary reductor |
12 |
Front spacer ring,driven gear |
5117563/1.32.339 |
1 |
|||
2 |
Retaining ring 65 |
GB/T894.1-1986 |
2 |
13 |
O ring 2.62×26.64 |
14618/14457980 |
1 |
14 |
Thrust washer,driven |
5117561/1.32.338 |
1 |
||||
gear shaft |
|||||||
4 |
Sliding gear |
885121041/1.32.321 |
1 |
15 |
Bolt M12×1.25×25 |
GB/T/T5786-2000 |
1 |
5 |
Driving shaft,auxiliary |
885121039/1.28.101B |
4 |
16 |
Lock washer |
5117562/1.32.338A |
1 |
reducetor |
17 |
Washer 12 |
GB/T 854-1988 |
1 |
|||
6 |
Bearing cover,driven gear |
5117552/1.28.127 |
4 |
||||
7 |
Rear spacer,driven gear |
5117560/1.32.336 |
4 |
||||
8 |
Needle bearing K323826 |
JB/T7918-97 |
2 |
||||
9 |
Driven gear |
885139361/1.32.320 |
1 |
||||
10 |
Retaining ring,needle bearing |
5137228/1.32.379 |
2 |

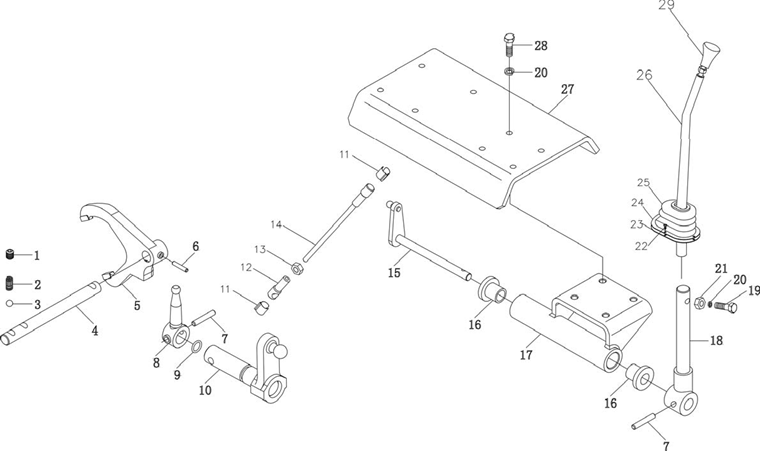

No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
1 |
Inner hexagon head screw |
SZ804.37B.509 |
1 |
16 |
Right pedal shaft |
5110545/1.68.011A |
2 |
M10×1.25×15 |
bushing,brake |
||||||
2 |
Spring |
884994342/1.29.031 |
1 |
17 |
Joint bracket assy |
5126304/1.32.372 |
1 |
3 |
Steel ball 8.7312 G100b |
GB/T 308-2002 |
1 |
18 |
Lower linking rod,gear |
5139366/1.32.374A① |
1 |
4 |
Sliding rod,auxiliary |
5121674/1.32.342 |
1 |
shift lever |
SZ804.37B.050② |
1 |
|
reducetor |
19 |
Bolt M8×40-Zn.D |
GB/T5783-2000 |
1 |
|||
5 |
Sliding fork,auxiliary |
885121675/1.32.343 |
1 |
20 |
Washer 8 |
GB/T93-1987 |
9 |
reducetor |
21 |
Nut M8-Zn.D |
GB/T6175-2000 |
1 |
|||
6 |
Spring cylinder pin D=5×35 |
GB/T 879.1-2000 |
1 |
22 |
Self-tapping screw |
GB/T845-1985 |
4 |
7 |
Spring cylinder pin D=8×35 |
GB/T 879.1-2000 |
2 |
ST6.3×22-C-H |
|||
8 |
Slider |
5139275/1.32.345 |
1 |
23 |
Washer,dust cover fix plate |
804C.37A.103 |
1 |
9 |
O seal ring 2.62×15.54 |
14457280/14618 |
1 |
24 |
Dust cover fix plate |
804C.37A.102 |
1 |
10 |
Control swing shaft assy |
5139196 /1.32.362A |
1 |
25 |
Dust cover,reverser control |
804C.37A.101 |
1 |
11 |
Clamper 15 |
10125674-13130/03 |
2 |
lever |
|||
12 |
Connect cover,dog head 15 |
10124610-13130/01 |
2 |
26 |
Weldment,reverser control |
804C.37A.011 |
1 |
13 |
Nut M10×1.25 |
GB/T6173-86 |
2 |
lever |
|||
14 |
Link rod assy |
5129408/1.32.385A |
1 |
27 |
Side bracket,control |
5129404/1.32.370 |
1 |
15 |
Minor shaft weldment |
5139367/1.32.386A |
1 |
mechanicsm |
|||
28 |
Bolt M8×20 |
GB/T5783-2000 |
8 |
||||
29 |
Handle,creeper gear |
SZ804.37F.501A |
1 |

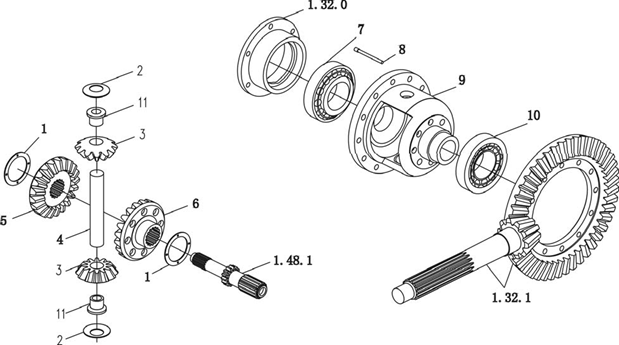

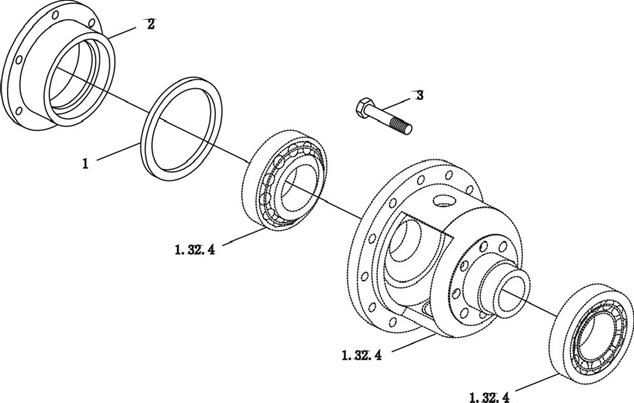

38 Differential bearing seat
38 Differential bearing seat
No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
1 |
Shim 0.5mm Shim 0.2mm |
4991682/1.32.022 4991683/1.32.022 |
As needed As needed |
2 3 |
Differential bearing seat Screw M10×1.25×30 |
4991470SZ/1.32.003 14233624/10357 |
2 12 |
Shim 0.15mm |
4991684/1.32.022 |
As needed |
No. |
Parts name |
Drawing No. |
Qty. |
No. |
Parts name |
Drawing No. |
Qty. |
Differential assy |
SZ804.38.010 |
1 |
4 |
Planet gear |
8A4991652SZ-2/1.32.416 |
1 |
|
1 |
Thrust washer |
497235/1.32.424 |
2 |
shaft,differential |
|||
1.5mm,half-axle gear |
5 |
Right half-axle |
885149551SZ/1.32.413 |
1 |
|||
Thrust washer |
497236/1.32.424 |
gear,differential |
|||||
1.6mm,half-axle gear |
6 |
Left half-axle |
884997230SZ/1.32.414 |
1 |
|||
Thrust washer |
5138267/1.32.424 |
gear,differential |
|||||
1.7mm,half-axle gear |
7 |
Conical roler bearing |
GB 297-84 |
1 |
|||
Thrust washer |
5144801/1.32.424 |
2007113E(right) 65×100×23 |
|||||
1.4mm,half-axle gear |
8 |
Pin,planet gear shaft |
4991719/1.32.428 |
1 |
|||
Thrust washer |
5144802/1.32.424 |
9 |
Differential case |
884997231/1.32.404 |
1 |
||
1.8mm,half-axle gear |
10 |
Conical roler bearing 7211E |
GB 297-84 |
1 |
|||
2 |
Thrust washer,epicycleic gear |
4991658/1.32.425 |
2 |
(left) 55×100×22.75 |
|||
3 |
Planet gear,differential |
SZ804.38.415 |
2 |
11 |
Bushing,planet gear |
COB010(32×28×25× |
2 |
30) |
