LOVOL TS8A1254-018K Tractor Parts Catalogue 16
Lovol TS8A1254-018K Wheeled Tractor

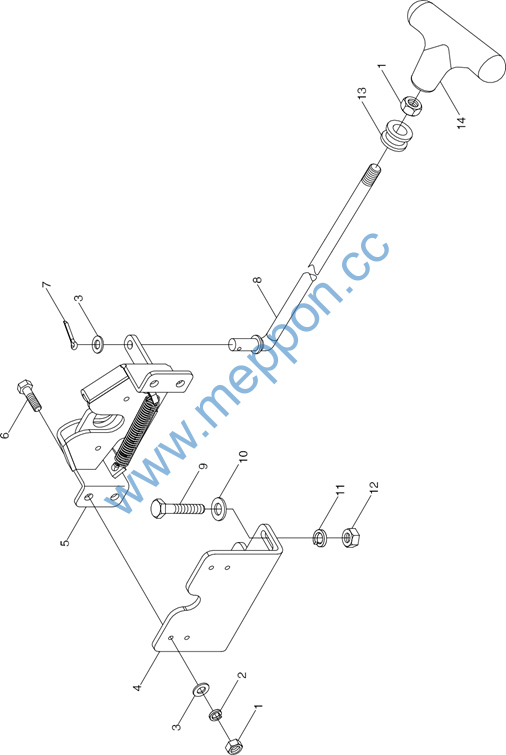

TG1254.454 Control Cover Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 7 |
TG1254.454 TG1254.454-01 GBT5783-M4X12-A2L GBT96-4-A0P GBT93-4-A0P
GBT97.1-4-A0P GBT5783-M4X16-A2L TG1254.454.1 |
Control cover assembly Seal sleeve Bolt Washer Washer
Washer Bolt Control cover |
1 2 14 10 6
6 2 1 |
173
Lovol TS8A1254-018K Wheeled Tractor

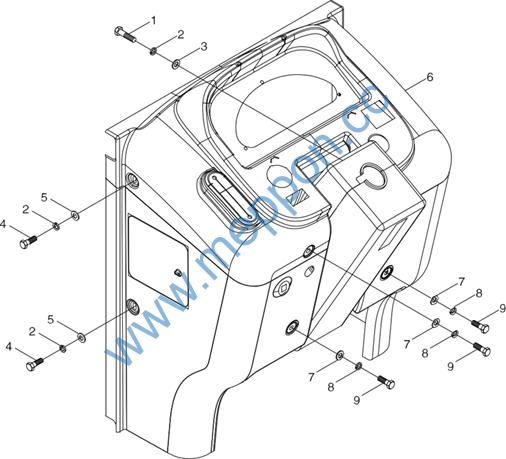

TS08456010000K Instrument Panel Assembly
174
Lovol TS8A1254-018K Wheeled Tractor
TS08456010000K Instrument Panel Assembly
No. |
Part No. and Specifications |
Part name |
Qty. |
Remarks |
TS08456010000K |
Instrument panel assembly |
1 |
||
1 |
GBT5783-M6X30-8.8-A2L |
Hex bolt |
3 |
|
2 |
GBT93-6-A0P |
Standard spring washer |
7 |
|
3 |
GBT95-6-A0P |
Flat washer |
3 |
|
4 |
GBT823-M6X25-4.8-A2L |
Cross recessed countersunk head screw |
4 |
|
5 |
GBT96.1-6-A0P |
Big washer |
4 |
|
6 |
TS08456010001K |
Instrument panel assembly |
1 |
|
7 |
GBT95-8-A0P |
Flat washer |
4 |
|
8 |
GBT93-8-A0P |
Standard spring washer |
4 |
|
9 |
GBT823-M8X25-4.8-A2L |
Cross recessed small head screw |
4 |
175
Lovol TS8A1254-018K Wheeled Tractor

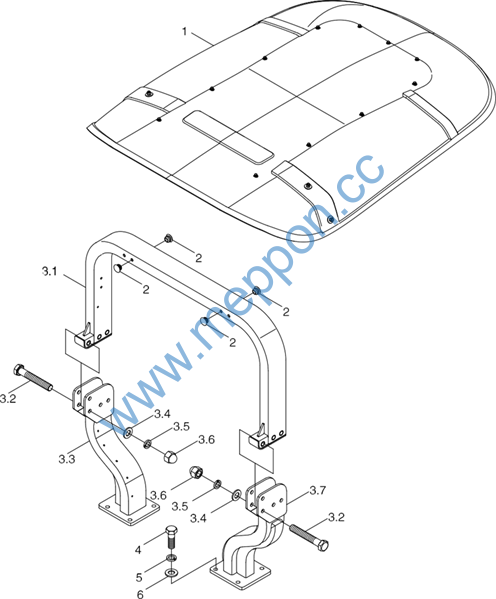

TS08461010000K Safety Frame Assembly
176
Lovol TS8A1254-018K Wheeled Tractor
TS08461010000K Safety Frame Assembly
No. |
Part No. and Specifications |
Part name |
Qty. |
Remarks |
TS08461010000K |
Safety frame assembly |
1 |
||
1 |
FT800A.46.048 |
Sun shield assembly |
1 |
|
2 |
TB400.46C-01 |
Plug cover |
8 |
|
3 |
TS08461010001K |
Safety frame assembly |
1 |
|
3.1 |
TS08461010002K |
Safety frame upper beam assembly |
1 |
|
3.2 |
GBT5782-M16X100-10.9-A2L |
Hex bolt |
6 |
|
3.3 |
TS08461010005K |
Left support beam assembly |
1 |
|
3.4 |
GBT95-16-A0P |
Flat washer |
6 |
|
3.5 |
GBT93-16-A0P |
Standard spring washer |
6 |
|
3.6 |
GBT802-M16-6 |
Compound cap nut |
6 |
|
3.7 |
TS08461010004K |
Right support beam assembly |
1 |
|
4 |
GBT5782-M16X100-10.9-A2L |
Hex bolt |
8 |
|
5 |
GBT93-16-A0P |
Standard spring washer |
8 |
|
6 |
GBT97.1-16-300HV-A0P |
Flat washer |
8 |
177
Lovol TS8A1254-018K Wheeled Tractor

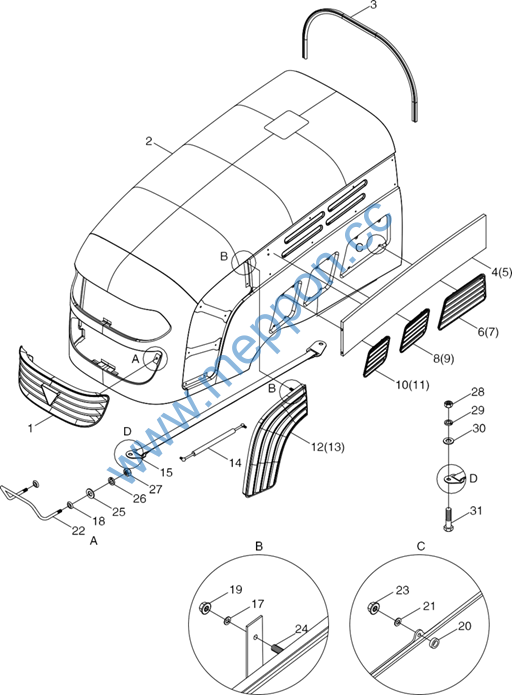

TS08471010000K Engine Hood Assembly
178
Lovol TS8A1254-018K Wheeled Tractor
TS08471010000K Engine Hood Assembly
No. |
Part No. and Specifications |
Part name |
Qty. |
Remarks |
TS08471010000K |
Engine hood assembly |
1 |
||
1 |
TG1204.471A.2 |
Front face mesh panel weldment, engine hood |
1 |
|
2 |
TS08471010001K |
Engine hood weldment |
1 |
|
3 |
TG1204.471A-02 |
Sealing strip, engine hood |
1 |
|
4 |
FT800B.47.304 |
Rear left trim panel |
1 |
|
5 |
FT800B.47.305 |
Rear right trim panel |
1 |
|
6 |
FT800B.47.310 |
Rear left lower grid |
1 |
|
7 |
FT800B.47.311 |
Rear right lower grid |
1 |
|
8 |
FT800B.47.308 |
Left middle lower grid |
1 |
|
9 |
FT800B.47.309 |
Right middle lower grid |
1 |
|
10 |
FT800B.47.306 |
Front left lower grid |
1 |
|
11 |
FT800B.47.307 |
Front right lower grid |
1 |
|
12 |
TG1204.471A-03 |
Left mesh panel, engine hood |
1 |
|
13 |
TG1204.471A-04 |
Right mesh panel, engine hood |
1 |
|
14 |
TD800.471-01 |
Gas spring, engine hood |
2 |
|
15 |
TA820.471A-01 |
Bracing cable, engine hood |
1 |
|
16 |
GBT5783-M6X16-8.8-A2L |
Hex head bolt |
14 |
|
17 |
GBT96.1-6-A0P |
Big washer |
20 |
|
18 |
TD800.471A-05 |
Front handle gasket cluster, engine hood |
2 |
|
19 |
QCT864-M6 |
Hex flange nut |
20 |
|
20 |
TB400B.471-18 |
Cushion block |
24 |
|
21 |
GBT96.1-5-A0P |
Big washer |
40 |
|
22 |
TD800.471A-04 |
Front handle, engine hood |
1 |
|
23 |
QCT864-M5 |
Hex flange nut |
40 |
|
24 |
GBT5783-M6X12-8.8-A2L |
Hex head bolt |
4 |
|
25 |
GBT96.1-12-A0P |
Big washer |
2 |
|
26 |
GBT93-12-A0P |
Standard spring washer |
2 |
|
27 |
GBT6170-M12-8-A3L |
Hexagon nut , Style 1 |
2 |
|
28 |
GBT6170-M8-8-A2L |
Hexagon nut , Style 1 |
1 |
|
29 |
GBT93-8-A0P |
Standard spring washer |
1 |
|
30 |
GBT97.1-8-A0P |
Flat washer |
1 |
|
31 |
GBT5783-M8X20-8.8-A2L |
Hex head bolt |
1 |
179
Lovol TS8A1254-018K Wheeled Tractor

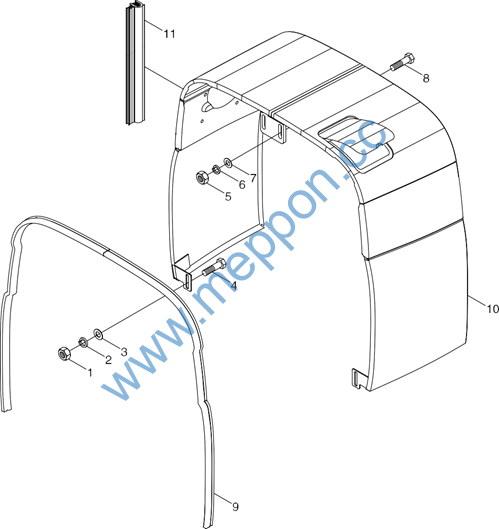

TG1204.472F Lengthening plate assembly, engine hood
180
Lovol TS8A1254-018K Wheeled Tractor
TG1204.472F Lengthening plate assembly, engine hood
No. |
Part No. and Specifications |
Part name |
Qty. |
Remarks |
TG1204.472F |
Lengthening plate assembly, engine hood |
1 |
||
1 |
GBT6170-M8-8-A2L |
Hexagon nut , Style 1 |
2 |
|
2 |
GBT93-8-A0P |
Standard spring washer |
2 |
|
3 |
GBT97.1-8-A0P |
Flat washer |
2 |
|
4 |
GBT5783-M8X25-8.8-A2L |
Hex head bolt |
2 |
|
5 |
GBT6170-M10-8-A3L |
Hexagon nut , Style 1 |
2 |
|
6 |
GBT93-10-A0P |
Standard spring washer |
2 |
|
7 |
GBT97.1-10-A0P |
Flat washer |
2 |
|
8 |
GBT5783-M10X35-8.8-A3L |
Hex head bolt |
2 |
|
9 |
TG1204.471A-02 |
Sealing strip, engine hood |
1 |
|
10 |
TG1204.472F.1 |
Lengthening plate, engine hood |
1 |
|
11 |
TG1204.472F-01 |
Sealing strip |
1 |
181
Lovol TS8A1254-018K Wheeled Tractor

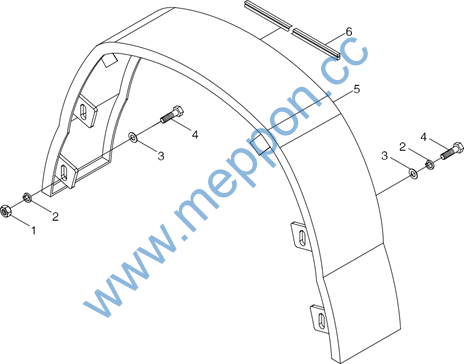

TG1204.473 Bonnet Low Plate Assembly
182
Lovol TS8A1254-018K Wheeled Tractor
TG1204.473 Bonnet Low Plate Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 |
TG1204.473 GBT6170-M8-A2L GBT93-8-A0P GBT97.1-8-A0P GBT5783-M8X25-A2L
TG1204.473.1 FT800B.47.241 |
Bonnet low plate assembly Nut Washer Washer Bolt
Bonnet low plate weldment assembly Bonnet low plate seal piece |
1 2 4 4 4
1 1 |
183
Lovol TS8A1254-018K Wheeled Tractor
TG1204.474 Bonnet Lock Control Assembly
184
