LOVOL TS6A904-011K Tractor Parts Catalogue 06
1004C-P4TRT90N21-32
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TU5LT0178 |
TOP WASHER |
1 |
1004C-P4TRT90N21-33
1004C-P4TRT90N21-33
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TU5LB0051 |
BOTTOM WASHER |
1 |
TC05110090000K AIR FILTER SYSTEM ASSEMBLY
TC05110090000K AIR FILTER SYSTEM ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05110090000K |
AIR FILTER SYSTEM ASSEMBLY |
1 |
|||
1 |
TD900.11A-01 |
AIR FILTER MAINTENANCE INDICATOR |
1 |
||
2 |
FT800A.11.010 |
AIR FILTER ASSEMBLY |
1 |
||
3 |
Q67689 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
1 |
||
4 |
TC05110090001K |
AIR INLET HOSE 2 |
1 |
||
5 |
Q67676 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
3 |
||
6 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
9 |
||
7 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
9 |
||
8 |
GBT96.1-8-A3L |
BIG WASHER |
2 |
||
9 |
TC05110090002K |
AIR INLET PIPE WELDMENT |
1 |
||
10 |
TD800.11A-01 |
AIR INLET HOSE 1 |
1 |
||
11 |
FT800A.11.011 |
BRACKET WELDMENT |
1 |
||
12 |
GBT97.1-8-A3L |
FLAT WASHER |
7 |
TC05131100000K COOLING SYSTEM ASSEMBLY-1
TC05131100000K COOLING SYSTEM ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05131100000K |
COOLING SYSTEM ASSEMBLY |
1 |
|||
1 |
Q673B11 |
STEEL STRIP ELASTIC HOOP |
3 |
||
2 |
TD800.131J-01 |
BREATH RUBBER PIPE |
1 |
||
3 |
TK1300200002 |
BREATH RUBBER PIPE |
1 |
||
4 |
TD900.131.2 |
AUXILIARY RADIATOR ASSEMBLY |
1 |
||
5 |
GBT5789-M8X20-8.8-A2L |
HEXAGON FLANGE NUT |
6 |
||
6 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
4 |
||
7 |
Q67405200 |
PLASTIC FASTENING STRIP |
1 |
||
8 |
TS06131010010 |
INSTALLATION PLATE 1 |
1 |
||
10 |
GBT5789-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
11 |
TD800.131-12 |
SLEEVE |
2 |
||
12 |
GBT91-2.5X32-A3L |
SPLIT PIN |
2 |
||
13 |
GBT6178-M10-8-A3L |
HEXAGON SLOTTED NUT, STYLE 1 |
2 |
||
14 |
FT650.13.116 |
WASHER |
2 |
||
15 |
TD800.131-11 |
RUBBER WASHER |
4 |
||
16 |
Q67670 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
17 |
TD1000.131F-02 |
WATER TANK OUTLET RUBBER HOSE |
1 |
||
18 |
TD1000.131F-01 |
WATER RETURN PIPE |
1 |
||
19 |
TC03131080005 |
LEFFT GUARD PLATE WELDMENT |
1 |
||
20 |
TC03131080007 |
RIGHT GUARD PLATE WELDMENT |
1 |
||
21 |
TS06131010007 |
INSTALLATION PLATE |
1 |
||
22 |
Q67664 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |

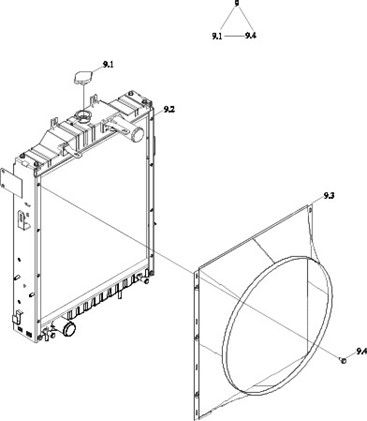

TC05131100000K COOLING SYSTEM ASSEMBLY-2
TC05131100000K COOLING SYSTEM ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
9 |
TC05131100001K |
RADIATOR ASSEMBLY |
1 |
||
9.1 |
TB400.13.2 |
RADIATOR COVER 0.7 |
1 |
||
9.2 |
TC05131100002K |
WATER COOLING RADIATOR ASSEMBLY |
1 |
||
9.3 |
TC03131080004 |
WINDGUIDECOVER |
1 |
||
9.4 |
GBT5789-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
8 |
TC05132030000K RADIATOR BACKING BOARD INSTALLATION ASSEMBLY
TC05132030000K RADIATOR BACKING BOARD INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05132030000K |
RADIATOR BACKING BOARD INSTALLATION ASSEMBLY |
1 |
|||
1 |
GBT5789-M10X20-8.8-A2L |
HEXAGON FLANGE NUT |
4 |
||
2 |
GBT5789-M12X20-10.9-A2L |
HEXAGON FLANGE NUT |
2 |
||
3 |
TC05132030001K |
RADIATOR BACKING BOARD WELDMENT |
1 |
||
4 |
GBT5789-M8X20-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
5 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
2 |
||
6 |
TS06132010005 |
PULL ROD UNIT |
2 |
||
6.1 |
TS04132010003 |
RUBBER WASHER |
1 |
||
7 |
GBT96.1-8-A3L |
BIG WASHER |
2 |
||
8 |
TS06132010007 |
SEAL RUBBER STRIP |
1 |
TS06201010000 HAND THROTTLE CONTROL ASSEMBLY
TS06201010000 HAND THROTTLE CONTROL ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06201010000 |
HAND THROTTLE CONTROL ASSEMBLY |
1 |
|||
1 |
TS06201010001 |
HANDLE ASSEMBLY |
1 |
||
2 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
2 |
||
3 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
1 |
||
4 |
TS06201010002 |
GUIDE SEAT |
1 |
||
5 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
6 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
1 |
||
7 |
TS06201010003 |
HAND THROTTLE CONTROL MECHANISM |
1 |
||
7.1 |
TS06201010005 |
HAND THROTTLE CONTROL ROD WELDMENT |
1 |
||
7.2 |
TG1204.20A.2-01 |
HAND THROTTLE SUPPORTING PLATE |
1 |
||
7.3 |
FT300.43.159 |
HAND BRAKE FRICTION DISC |
1 |
||
7.4 |
TS06201010008 |
BIG WASHER |
1 |
||
7.5 |
TS06201010007 |
SPRING |
1 |
||
7.6 |
GBT6173-M12X1.25-05-A2L |
HEXAGON THIN NUT |
2 |
||
7.7 |
GBT6184-M5-8 |
Ⅰ-HEXAGON BLOCKNUT |
1 |
||
7.8 |
TS06201010009 |
HAND THROTTLE ROCKER |
1 |
||
7.9 |
GBT97.1-8-A0P |
FLAT WASHER |
1 |
||
7.10 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
1 |
||
7.11 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
7.12 |
TS06201010006 |
SPRING SEAT |
1 |
||
8 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
2 |
||
9 |
GBT97.1-10-A0P |
FLAT WASHER |
4 |
TS06201010000 HAND THROTTLE CONTROL ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
10 11 |
GBT93-10-A0P GBT6170-M10-8-A3L |
STANDARD SPRING WASHER HEXAGON NUT, TYPE-1 |
2 2 |
