LOVOL TL2A354-001K Tractor Parts Catalogue 25

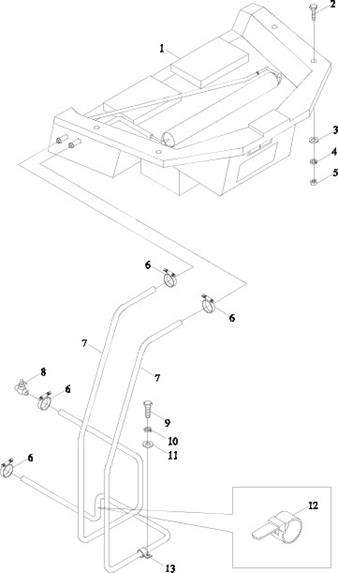

TE250.81 HEATER INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
FT65.45.990 |
HEATER ASSEMBLY |
1 |
||
2 |
GBT5783-M6X40-8.8-A1L |
BOLT |
4 |
||
3 |
GBT97.1-6-A0P |
WASHER |
4 |
||
4 |
GBT93-6-A0P |
WASHER |
4 |
||
5 |
GBT6170-M6-8-A2L |
NUT |
4 |
||
6 |
Q676B25 |
C-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
7 |
FT800.45.996 |
AIR CONDITION WATER INLET PIPE |
2 |
||
8 |
TB400.81.1 |
HEATER WATER INLET VALVE |
1 |
||
9 |
GBT5783-M8X16-8.8-A2L |
BOLT |
1 |
||
10 |
GBT93-8-A0P |
WASHER |
1 |
||
11 |
GBT97.1-8-A0P |
WASHER |
1 |
||
12 |
Q67405200 |
PLASTIC FASTENING STRIP |
6 |
||
13 |
FT300.48.202 |
FASTENING CLIP |
1 |

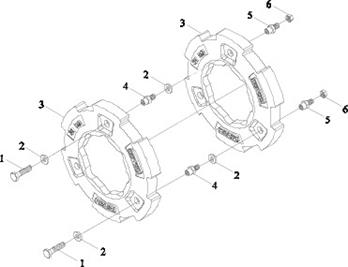

FT250.91B.001 REAR BALLAST ASSEMBLY
FT250.91B.001 REAR BALLAST ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT250.91B.001 |
REAR BALLAST ASSEMBLY |
||||
1 |
TE350.91-04 |
HEXAGON BOLT |
3 |
||
2 |
FT650.34.104 |
WASHER |
6 |
||
3 |
FT250.91B.101 |
REAR BALLAST |
2 |
||
4 |
FT250.91B.103 |
BALLAST SCREW II |
3 |
||
5 |
FT250.91B.102 |
BALLAST SCREW I |
3 |
||
6 |
GBT6171-M16X1.5-8-A3L |
HEXAGON NUT, TYPE-1 |
3 |
