LOVOL TL2A354-001K Tractor Parts Catalogue 18

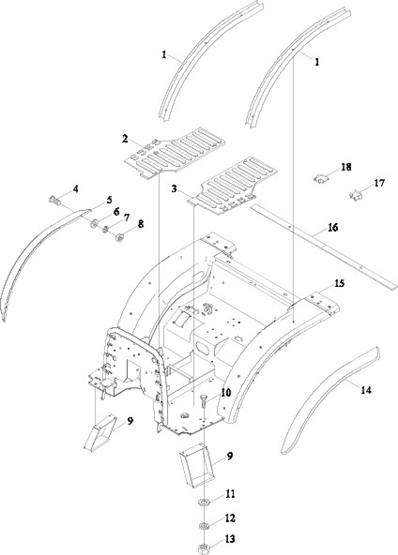

TE250.472E FLOOR INSTALLATION ASSEMBLY-1
TE250.472E FLOOR INSTALLATION ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE250.453-04 |
SIDE-GIRDER STRIP |
2 |
||
2 |
TE250.472E-02 |
RIGHT FLOOR MAT |
1 |
||
3 |
TE250.472E-03 |
LEFT FLOOR MAT |
1 |
||
4 |
GBT818-M5X12-4.8-A2L |
CROSS SCREW |
10 |
||
5 |
TE254.472-02 |
RIGHT MUD GUARD OUTER PART |
1 |
||
6 |
GBT97.1-6-A0P |
FLAT WASHER |
10 |
||
7 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
10 |
||
8 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
10 |
||
9 |
TE250.453.2 |
PEDAL WELDMENT |
2 |
||
10 |
GBT5783-M10X35-8.8-A3L |
HEXAGON BOLT |
8 |
||
11 |
GBT97.1-10-A0P |
FLAT WASHER |
8 |
||
12 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
8 |
||
13 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
8 |
||
14 |
TE254.472-01 |
LEFT MUD GUARD OUTER PART |
1 |
||
15 |
TE250.472E.1 |
FLOOR WELDMENT |
1 |
||
16 |
TE250.453-05 |
REAR BEAM RUBBER STRIP |
1 |
||
17 |
TB550.452D-14 |
LEFT REAR COLUMNIATION SEAL BODY |
1 |
||
18 |
TB550.452D-15 |
RIGHT REAR COLUMNIATION SEAL BODY |
1 |

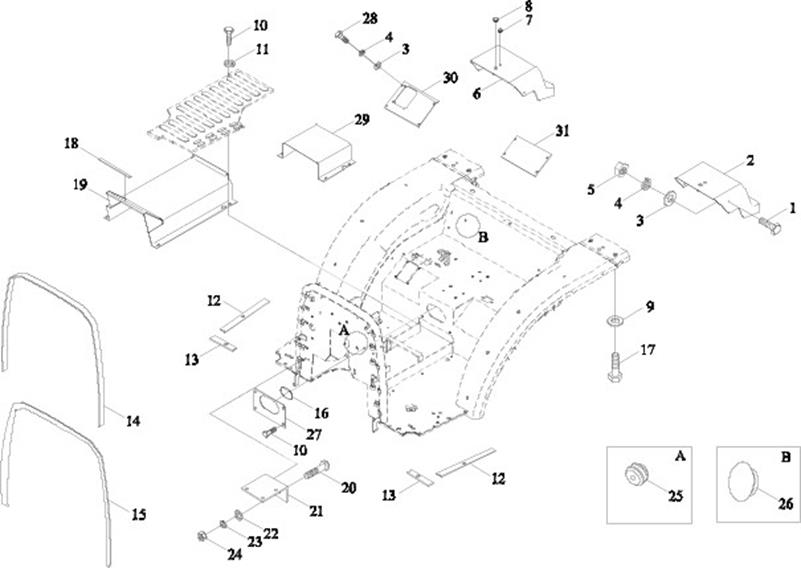

TE250.472E FLOOR INSTALLATION ASSEMBLY-2
TE250.472E FLOOR INSTALLATION ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT5783-M5X16-8.8-A2L |
HEXAGON BOLT |
4 |
||
2 |
TE324.472.1-01 |
LEFT MUD GUARD REAR PART |
1 |
||
3 |
GBT97.1-6-A0P(2) |
FLAT WASHER |
12 |
||
4 |
GBT93-6-A0P(2) |
STANDARD SPRING WASHER |
12 |
||
5 |
GBT6170-M8-8-A2L(2) |
HEXAGON NUT, TYPE-1 |
4 |
||
6 |
TE324.472.2-01 |
RIGHT MUD GUARD REAR PART |
1 |
||
7 |
TE250.453-10 |
MUDGUARD PLUG COVER 2 |
2 |
||
8 |
TE250.453-09 |
MUDGUARD PLUG COVER 1 |
2 |
||
9 |
GBT97.1-6-A0P(3) |
FLAT WASHER |
10 |
||
10 |
GBT5783-M6X16-8.8-A2L |
HEXAGON BOLT |
10 |
||
11 |
GBT93-6-A0P(3) |
STANDARD SPRING WASHER |
8 |
||
12 |
TE250.453-03 |
UPPER SIDE-GIRDER RUBBER STRIP |
2 |
||
13 |
TE250.472E-05 |
FRONT SIDE GIRDER SEAL STRIP |
2 |
||
14 |
TE250.472F-01 |
SEAL RUBBER STRIP |
1 |
||
15 |
TE250.472E-04 |
FRONT RUBBER STRIP |
1 |
||
16 |
TE254.472-10 |
REAR FLOOR COVER |
1 |
||
17 |
GBT5783-M6X12-8.8-A2L |
HEXAGON BOLT |
4 |
||
18 |
TE250.472F-05 |
SEAL STRIP |
1 |
||
19 |
TE250.472F.3 |
UPPER COVER PLATE WELDMENT |
1 |
||
20 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
21 |
TE250.472F-04 |
SINGLE STEADY VALVE BRACKET |
1 |
||
22 |
GBT97.1-8-A0P |
FLAT WASHER |
2 |
||
23 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
TE250.472E FLOOR INSTALLATION ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
24 |
GBT6170-M8-8-A2L(3) |
HEXAGON NUT, TYPE-1 |
2 |
||
25 |
TG1204.20A-02 |
THROUGH HARNESS WASHER |
1 |
||
26 |
TE250.472E-06 |
PLUG COVER |
3 |
||
27 |
TE250.472F-07 |
UPPER COVER PLATE |
1 |
||
28 |
GBT5783-M5X12-8.8-A2L |
HEXAGON BOLT |
8 |
||
29 |
TE250.472F-06 |
REAR COVER PLATE |
1 |
||
30 |
TE254.472-13 |
CONTROL COVER PLATE |
1 |
||
31 |
TE254.472-14 |
COVER PLATE |
1 |

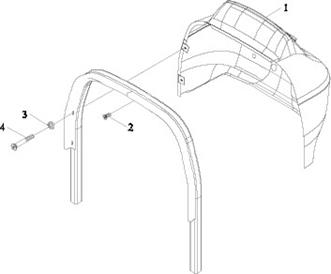

TE250.474B DASHBOARD INSTALLATION ASSEMBLY
TE250.474B DASHBOARD INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE250.474B.1 |
DASHBOARD |
1 |
||
2 |
GBT819.1-M5X10-4.8-A2L |
SCREW |
1 |
||
3 |
GBT93-5-A0P |
STANDARD SPRING WASHER |
6 |
||
4 |
GBT819.1-M5X50-4.8-A1L |
SCREW |
6 |

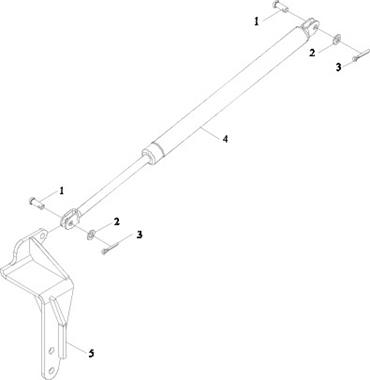

TE250.476D BONNET PNEUMATIC SPRING INSTALLATION ASSEMBLY
TE250.476D BONNET PNEUMATIC SPRING INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT882-B8X22 |
PIN SHAFT |
2 |
||
2 |
GBT95-8-A0P |
FLAT WASHER |
2 |
||
3 |
GBT91-3.2X16-A0P |
SPLIT PIN |
2 |
||
4 |
TE250.476D-01 |
BONNET PNEUMATIC SPRING |
1 |
||
5 |
TE254.471.6 |
PNEUMATIC SPRING FIXING BRACKET WELDMENT |
1 |
