LOVOL TL2A354-001K Tractor Parts Catalogue 14

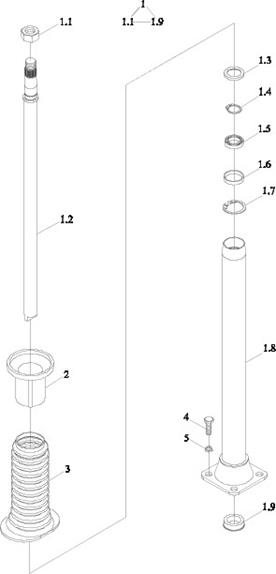

TE250.403F STEERING COLUMN MOUNTING ASSEMBLY
TE250.403F STEERING COLUMN MOUNTING ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE250.403F.1 |
STEERING PIPE COLUMN ASSEMBLY |
1 |
||
1.1 |
GBT6173-M16X1.5-05-A3L |
NUT |
1 |
||
1.2 |
TE250.403F.1-01 |
STEERING ROD |
1 |
||
1.3 |
FT650.40.172(J) |
BEARING RETAINER RING |
1 |
||
1.4 |
GBT894.1-20 |
RETAINER RING |
1 |
||
1.5 |
GBT276-61804-2LS |
BEARING |
1 |
||
1.6 |
FT650.40.172(J)(2) |
BEARING RETAINER RING 2 |
1 |
||
1.7 |
GBT893.1-32 |
RETAINER RING |
1 |
||
1.8 |
TE250.403F.1.1 |
STEERING SLEEVE WELDMENT |
1 |
||
1.9 |
FT254.40.114 |
SPACER BUSH |
1 |
||
2 |
FT650.40.014 |
HORN BRUSH SEAT ASSEMBLY |
1 |
||
3 |
TE254.403B-01 |
STEERING ROD SLEEVE |
1 |
||
4 |
GBT5783-M10X30-8.8-A3L |
BOLT |
4 |
||
5 |
GBT93-10-A0P |
WASHER |
4 |

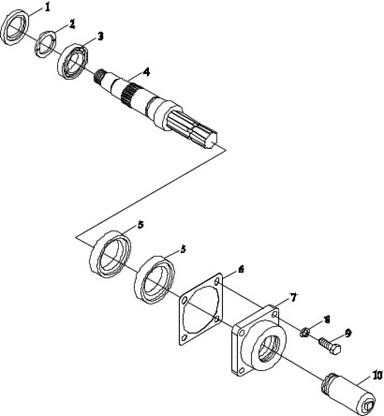

TE300.411A PTO SHAFT ASSEMBLY
TE300.411A PTO SHAFT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE300.411-03 |
THRUST RETAINER RING |
1 |
||
2 |
TE300.411-02 |
THRUST RING |
1 |
||
3 |
GBT276-6308 |
DEEP GROOVE BALL BEARING |
1 |
||
4 |
TE300.411A-01 |
PTO SHAFT |
1 |
||
5 |
GBT9877.1-FB50X72X8D |
SEAL RING |
2 |
||
6 |
FT300.41.136 |
REAR END COVER I GASKET |
1 |
||
7 |
FT300.41.101 |
REAR END COVER I |
1 |
||
8 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
9 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
10 |
TB550.412-02 |
PTO SHAFT HOOD SHIELD |
1 |

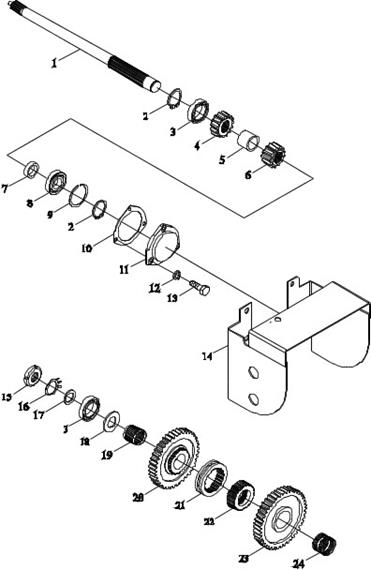

TE354.412 PTO GEAR ASSEMBLY
TE354.412 PTO GEAR ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TE300.412-01 |
PTO TRANSMISSION SHAFT |
1 |
||
2 |
GBT894.1-30 |
CIRCLIP FOR SHAFT |
1 |
||
3 |
GBT276-6306 |
DEEP GROOVE BALL BEARING |
1 |
||
4 |
TE300.412-02 |
PTO HIGH GEAR DRIVING GEAR |
1 |
||
5 |
TE300.412-03 |
FRONT SPACER BUSH |
1 |
||
6 |
TE300.412-04 |
PTO LOW GEAR DRIVING GEAR |
1 |
||
7 |
TE300.412-05 |
REAR SPACER BUSH |
1 |
||
8 |
GBT276-6306N |
DEEP GROOVE BALL BEARING |
1 |
||
9 |
GBT305-72-78.6 |
THRUST RING |
1 |
||
10 |
FT300.41.135 |
REAR END COVER ⅡGASKET |
1 |
||
11 |
TE300.412-09 |
REAR END COVER Ⅱ |
1 |
||
12 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
1 |
||
13 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
14 |
TE354.412.1 |
PTO BONNET WELDMENT |
1 |
||
15 |
GBT812-M25X1.5 |
ROUND NUT |
1 |
||
16 |
GBT858-25 |
THRUST WASHER FOR ROUND NUT |
1 |
||
17 |
FT300.41.122 |
WASHER |
1 |
||
18 |
FT300.41C.118 |
OUTPUT SHAFT FRONT RETAINER RING |
1 |
||
19 |
JBT7918-K35X40X27 |
NEEDLE AND CARRIER COMBINATION |
1 |
||
20 |
TE300.412-08 |
PTO HIGH GEAR DRIVEN GEAR |
1 |
||
21 |
FT300.41C.116 |
PTO SHIFT COLLAR |
1 |
||
22 |
FT300.41C.117 |
PTO MESHING SEAT |
1 |
TE354.412 PTO GEAR ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 24 |
TE300.412-06 TE300.412-07 |
PTO LOW GEAR DRIVEN GEAR NEEDLE BEARING |
1 1 |

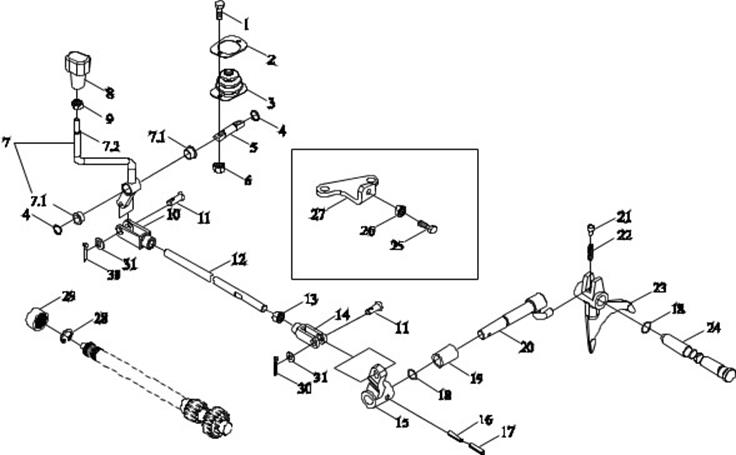

TE354.413 PTO CONTROL MECHANISM ASSEMBLY
TE354.413 PTO CONTROL MECHANISM ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
2 |
TE250.413D-07 |
PRESSURE PLATE |
1 |
||
3 |
TE250.413D-03 |
DUSTPROOF SLEEVE |
1 |
||
4 |
GBT894.1-18 |
CIRCLIP FOR SHAFT |
2 |
||
5 |
TE250.413D-04 |
FIXING SHAFT |
1 |
||
6 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
7 |
TE354.413.4 |
CONTROL ROD PRESSURE UNIT |
1 |
||
7.1 |
TE250.413D.2-01 |
NYLON SLEEVE |
2 |
||
7.2 |
TE354.413.4.1 |
CONTROL ROD WELDMENT |
1 |
||
8 |
FT250.41.016 |
PTO GEARSHIFT HANDLE |
1 |
||
9 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
10 |
FT800A.43B.119 |
LEFT REVOLVING PULL ROD FORK |
1 |
||
11 |
GBT882-B10X30-A0P |
PIN SHAFT |
2 |
||
12 |
TE354.413-01 |
MIDDLE PULL ROD |
1 |
||
13 |
GBT6172.1-M10-04-A3L |
HEXAGON THIN NUT |
1 |
||
14 |
FT800A.43B.116 |
RIGHT REVOLVING PULL ROD FORK |
1 |
||
15 |
TE354.413.3 |
ROCKER WELDMENT |
1 |
||
16 |
GBT879.1-6X26 |
SPRING COLUMN PIN |
1 |
||
17 |
GBT879.1-3.5X26 |
SPRING COLUMN PIN |
1 |
||
18 |
GBT3452.1-11.8X1.80G |
RUBBER O-SEAL RING |
2 |
||
19 |
TE300.413-04 |
SPACER BUSH |
1 |
||
20 |
TE354.413.1 |
GEARSHIFT DIAL ROD WELDMENT |
1 |
||
21 |
TE250.413D-05 |
GEARSHIFT SHAFT LOCK PIN |
1 |
TE354.413 PTO CONTROL MECHANISM ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
22 |
FT250.37.148 |
FORK SHAFT LOCKING SPRING |
1 |
||
23 |
TE300.413-02a |
PTO GEARSHIFT FORK |
1 |
||
24 |
TE300.413-03a |
GEARSHIFT FORK SHAFT |
1 |
||
25 |
GBT5783-M8X35-8.8-A2L |
HEXAGON BOLT |
1 |
||
26 |
GBT6172.1-M8-04-A2L |
HEXAGON THIN NUT |
1 |
||
27 |
TE354.413.2-01 |
LIMIT PLATE |
1 |
||
28 |
GBT893.1–21 |
CIRCLIPS FOR HOLE |
1 |
||
29 |
FT300.37.136 |
CONNECTING SLEEVE |
1 |
||
30 |
GBT91-3.2X20-A0P |
SPLIT PIN |
2 |
||
31 |
GBT97.1-10-A0P |
FLAT WASHER |
2 |
