LOVOL TL1A254-004C Tractor Parts Catalogue 05
TE250.371F Transmission assembly-4
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.371F |
Transmission assembly |
1 |
||
1 |
FT300.55B.016 |
Breather assembly |
1 |
|
1.1 |
FT700.55D.136 |
Breather cover |
1 |
|
1.2 |
FT300.55B.164 |
Breather bracket |
1 |
|
1.3 |
GB/T 893.1-26 |
Circlip for hole |
1 |
|
1.4 |
FT650.40.167 |
Seat plate |
2 |
|
1.5 |
FT700.55D.109 |
Breather filter cartridge |
1 |
|
1.6 |
FT300.55B.027A |
Breather connecting pipe weldment |
1 |
|
2 |
GB/T 5783-M10×20-A3L |
Bolt |
2 |
|
3 |
GB/T 93-10-A0P |
Washer |
2 |
|
4 |
GB/T 6170-M10-A3L |
Nut |
2 |
|
5 |
Q67512 |
Type A screw lever transmission clamp |
2 |
|
6 |
Q67405100 |
Plastic fastening strap |
2 |
|
7 |
TE354.371-02 |
Breather hose |
1 |
|
8 |
TE354.371-01 |
Breather joint |
1 |
|
9 |
JB/T 982-12 |
Compound seal washer |
1 |
TE250.372F Transmission rear center assembly-1
6.7
6.4

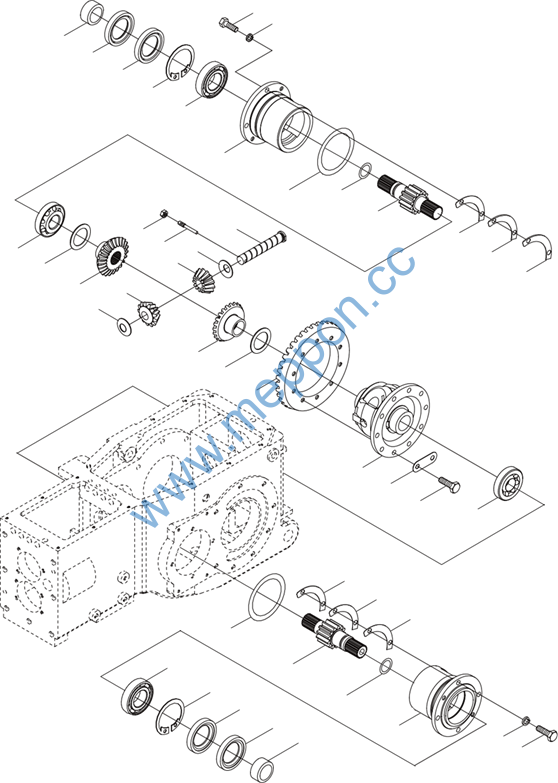

TE250.372F Transmission rear center assembly-1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.372F |
Transmission rear center assembly |
1 |
||
1 |
TE250.372B.2 |
Right short half shaft assembly |
1 |
|
1.1 |
GB/T 5783-M10×35-A3L |
Bolt |
4 |
|
1.2 |
GB/T 93-10-A0P |
Washer |
4 |
|
1.3 |
FT250.37.208 |
Oil seal ring |
1 |
|
1.4 |
FT250.37.112 |
Oil seal FB50×80×12D |
2 |
|
1.5 |
GB/T 893.1-80 |
Circlip |
1 |
|
1.6 |
GB/T 276-6307 |
Deep groove ball bearing |
1 |
|
1.7 |
FT250.37.207 |
Bearing seat |
1 |
|
1.8 |
GB/T 3452.1-103×3.55G |
O-ring |
1 |
|
1.9 |
GB/T 3452.1-28×3.55G |
O-ring |
1 |
|
1.10 |
TE250.372B.1-01 |
Final transmission driving gear |
1 |
|
2 |
FT250.37.204 |
Adjusting gasket |
On demand |
|
3 |
FT250.37.205 |
Adjusting gasket |
On demand |
|
4 |
FT250.37.206 |
Adjusting gasket |
On demand |
|
5 |
FT250.37.013 |
Differential assembly |
1 |
|
5.1 |
GB/T 6170-M8-A2L |
Nut |
1 |
|
5.2 |
FT250.37.201 |
Fixing screw |
1 |
|
5.3 |
GB/T 297-32011 |
Tapered roller bearing |
2 |
|
5.4 |
FT250.37.203 |
Half axle gear gasket |
2 |
|
5.5 |
FT250.37.202 |
Half axle gear |
2 |
|
5.6 |
FT250.37.199 |
Planet gear gasket |
2 |
|
5.7 |
FT250.37.200 |
Planet gear |
2 |
|
5.8 |
FT250.37.198 |
Planet gear shaft |
1 |
|
5.9 |
FT250.37.196 |
Driven spiral bevel gear |
1 |
|
5.10 |
FT250.37.197 |
Differential housing |
1 |
|
5.11 |
FT250.37.195 |
Lock piece |
5 |
|
5.12 |
GB/T 5786-M10×1.25×25-A2L |
Bolt |
10 |
|
6 |
TE250.372B.1 |
Left short half axle assembly |
1 |
|
6.1 |
GB/T 3452.1-103×3.55G |
O-ring |
1 |
|
6.2 |
TE250.372B.1-01 |
Final transmission driving gear |
1 |
TE250.372F Transmission rear center assembly-1(Continued)
6.7
TE250.372F Transmission rear center assembly-1(Continued)
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.372F |
Transmission rear center assembly |
1 |
||
6.3 |
GB/T 3452.1-28×3.55G |
O-ring |
1 |
|
6.4 |
FT250.37.207 |
Bearing seat |
1 |
|
6.5 |
GB/T 93-10-A0P |
Washer |
4 |
|
6.6 |
GB/T 5783-M10×25-A3L |
Bolt |
4 |
|
6.7 |
GB/T 276-6307 |
Deep groove ball bearing |
1 |
|
6.8 |
GB/T 893.1-80 |
Circlip |
1 |
|
6.9 |
FT250.37.112 |
Oil seal FB50×80×12D |
2 |
|
6.10 |
FT250.37.208 |
Oil seal ring |
1 |

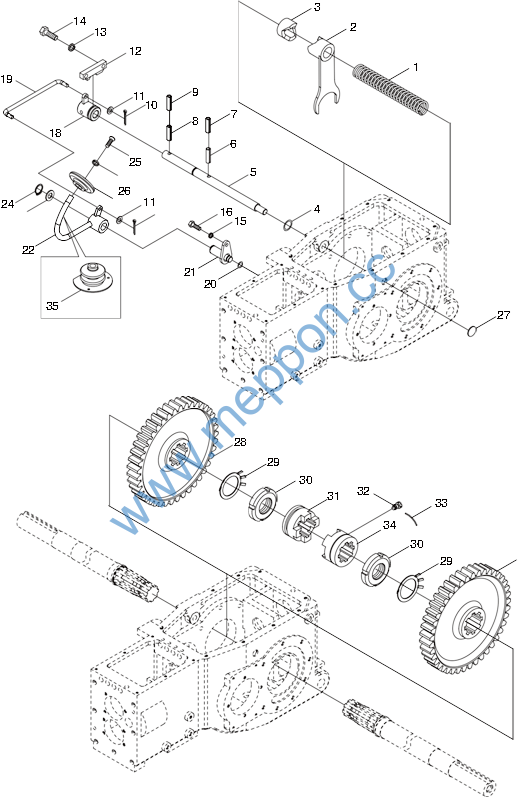

TE250.372F Transmission rear center assembly-2
28
TE250.372F Transmission rear center assembly-2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.372F |
Transmission rear center assembly |
1 |
||
1 |
FT300.38.160 |
Differencial lock retraction spring |
1 |
|
2 |
TE250.372F-04 |
Differential lock shift fork |
1 |
|
3 |
TE250.372F-05 |
Differential lock shift block |
1 |
|
4 |
GB/T 3452.1-15.0×2.65G |
Hydraulic pneumatic O-ring |
1 |
|
5 |
TE250.372F-03 |
Differential lock shift fork shaft |
1 |
|
6 |
GB/T 879.1-8×40 |
Elastic column pin |
1 |
|
7 |
GB/T 879.1-5×40 |
Elastic column pin |
1 |
|
8 |
GB/T 879.1-8×35 |
Elastic column pin |
1 |
|
9 |
GB/T 879.1-5×35 |
Elastic column pin |
1 |
|
10 |
GB/T 91-3.2×16-A0P |
Cotter pin |
2 |
|
11 |
GB/T 95-8-A0P |
Flat washer |
2 |
|
12 |
TE250.372F-02 |
Baffle |
1 |
|
13 |
GB/T 93-10-A0P |
Standard spring washer |
2 |
|
14 |
GB/T 5783-M10×30-A3L |
Hex bolt |
2 |
|
15 |
GB/T 93-8-A0P |
Standard spring washer |
1 |
|
16 |
GB/T 5783-M8×20-A2L |
Hex bolt |
1 |
|
17 |
TE250.372F-07 |
Differential lock pedal |
1 |
|
18 |
TE250.372F.3 |
Differential lock shift fork shaft hub weldment |
1 |
|
19 |
TE250.372F-01 |
Differential lock control pull rod |
1 |
|
20 |
GB/T 3452.1-11.8×1.80G |
Hydraulic pneumatic O-ring |
1 |
|
21 |
TE250.372F.2 |
Differential lock hub support shaft weldment |
1 |
|
22 |
TE250.372F.1 |
Differential lock rocker arm weldment |
1 |
|
23 |
GB/T 97.1-20-A0P |
Flat washer |
1 |
|
24 |
GB/T 894.1-20 |
Circlip for shaft |
1 |
|
25 |
GB/T 67-M6×16-A2L |
Slotted pan head screw |
1 |
|
26 |
GB/T 93-6-A0P |
Standard spring washer |
1 |
|
27 |
FT250.37.232 |
Plug piece |
1 |
|
28 |
TE250.372B-01 |
Final transmission driven gear |
2 |
|
29 |
GB/T 858-52 |
Thrust washer for round nut |
2 |
|
30 |
GB/T 812-M52×1.5 |
Round nut |
2 |
|
31 |
FT250.37.261 |
Right claw |
1 |
|
32 |
FT250.37.264 |
Lock screw |
1 |
|
33 |
TE250.372B-02 |
Low-carbon steel wire SZ1.6×240 |
1 |
|
34 |
FT250.37.265 |
Left claw |
1 |
|
35 |
TE250.372F-06 |
Dustproof cover |
1 |

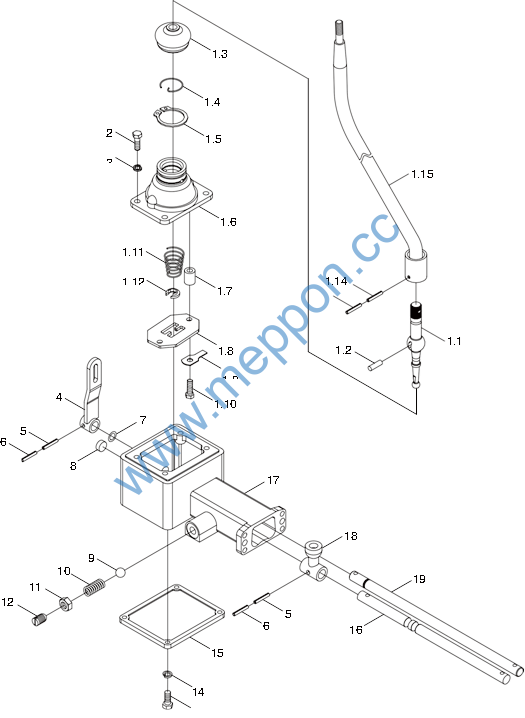

TE250.373F Transmission control mechanism assembly-1
TE250.373F Transmission control mechanism assembly-1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TE250.373F |
Transmission control mechanism assembly |
1 |
||
TE250.373F.1 |
Side control mechanism assembly |
1 |
||
1 |
TE250.373F.1.1 |
Main shift control cover assembly |
1 |
|
1.1 |
TE250.373F.1.1-01a |
Main shift control handle |
1 |
|
1.2 |
GB/T 119.1-6h8×40-A0P |
Column pin |
1 |
|
1.3 |
FT800.37.138 |
Shift lever dustproof cover |
1 |
|
1.4 |
FT250.37.248 |
Steel wire circlip |
1 |
|
1.5 |
GB/T 894.1-45 |
Circlip for shaft |
1 |
|
1.6 |
FT250.37.211 |
Main shift lever seat |
1 |
|
1.7 |
TE250.373F.1.1-03 |
Backing block |
2 |
|
1.8 |
TE250.373F.1.1-02 |
Shift lever limitation plate |
1 |
|
1.9 |
GB/T 854-8 |
Single-ear thrust washer |
2 |
|
1.10 |
GB/T 5782-M8×40-A2L |
Hex bolt |
2 |
|
1.11 |
FT250.37.183 |
Shift lever spring |
1 |
|
1.12 |
FT300.37.164 |
Shift lever spring circlip |
1 |
|
1.13 |
GB/T 879.1-5×35 |
Elastic column pin |
1 |
|
1.14 |
GB/T 879.1-8×35 |
Elastic column pin |
1 |
|
1.15 |
TE250.373F.1.1.1 |
Main shift lever weldment |
1 |
|
2 |
GB/T 5783-M8×25-A2L |
Hex bolt |
4 |
|
3 |
GB/T 93-8-A0P |
Standard spring washer |
4 |
|
4 |
TE250.373F.1.2 |
Auxiliary shift lower control rocker arm weldment |
1 |
|
5 |
GB/T 879.1-6×24 |
Elastic column pin |
2 |
|
6 |
GB/T 879.2-3.5×24 |
Elastic column pin |
2 |
|
7 |
GB/T 3452.1-12.5×1.80G |
Hydraulic pneumatic O-ring |
1 |
|
8 |
Q72220 |
Bowl-shape plug piece |
1 |
|
9 |
GB/T 308-9.5-G200-b |
Steel ball |
1 |
|
10 |
FT704.42B.163 |
Shift fork shaft location spring |
2 |
|
11 |
GB/T 6172.1-M12-A3L |
Hex thin nut |
1 |
|
12 |
GB/T 73-M12×25-A3L |
Slotted fastening screw |
1 |
|
13 |
GB/T 5783-M6×20-A2L |
Hex bolt |
4 |
|
14 |
GB/T 93-6-A0P |
Standard spring washer |
4 |
|
15 |
TE250.373F.1-03 |
Side control lower plug cover |
1 |
|
16 |
TE250.373F.1-05 |
Main shift control lever transmission lever |
1 |
|
17 |
TE250.373F.1-01 |
Side control upper cover |
1 |
|
18 |
TE250.373F.1-02 |
Main shift outer control shift head |
1 |
|
19 |
TE250.373F.1-04 |
Auxiliary shift control transmission lever |
1 |

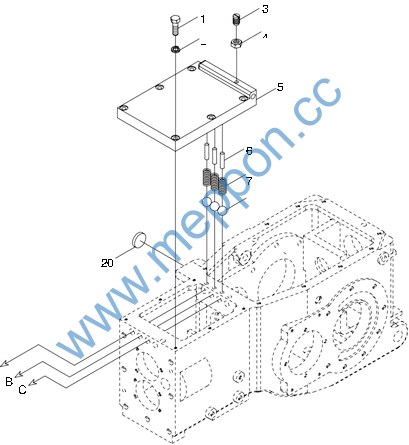

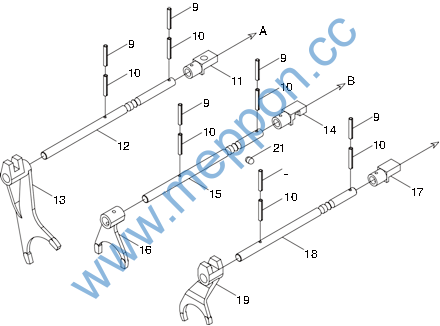

TE250.373F Transmission control mechanism assembly-2
A
C
