LOVOL TG1854-F466K12 Tractor Parts Catalogue 01
序号 No. |
代码 Code |
名称 Description |
页次 Page |
1 |
TG1854.11D |
11-AIR CLEANER ASSEMBLY |
1 |
2 |
TG1854.20 |
20-CONTROL MECHANISM ASSEMBLY OF ENGINE |
3 |
3 |
TG1854.20-1 |
20.1ENGINE CONTROL MECHANISM ASSEMLBY-1 |
5 |
4 |
TG1854.20-2 |
20.2ENGINE CONTROL MECHANISM ASSEMLBY-2 |
7 |
5 |
TG1454.211 |
21.1-CLUTCH ASSEMBLY |
9 |
6 |
TG1654.212B |
21.2-CLUTCH CONTROL MECHANISM ASSEMBLY |
11 |
7 |
TG1654.213 |
21.3-AUXILIARY CLUTCH CONTROL ASSEMBLY |
13 |
8 |
TG1654.213-1 |
AUXILIARY CLUTCH CONTROL ASSEMBLY-1 |
15 |
9 |
TG1654.213-2 |
AUXILIARY CLUTCH CONTROL ASSEMBLY-2 |
17 |
10 |
TG1204.22A |
22-EXHAUST SYSTEM ASSEMBLY |
19 |
11 |
TG1854.311 |
31.1-FRONT DRIVING AXLE ASSEMBLY |
21 |
12 |
TG1854.312 |
31.2-BRACKET ASSEMBLY |
23 |
13 |
TQ1854.32A |
32-FRONT DRIVING WHEEL ASSEMBLY |
25 |
14 |
TQ1854.34A-1 |
REAR DRIVING WHEEL ASSEMBLY-1 |
27 |
15 |
TQ1854.34A-2 |
REAR DRIVING WHEEL ASSEMBLY-2 |
29 |
16 |
TG1204.35 |
35-TOWING MECHANISM ASSEMBLY |
31 |
17 |
TG1654.371 |
37.1-GEARBOX HOUSING ASSEMBLY |
33 |
18 |
TG1654.372-2 |
37GEARBOX MAIN & ASSISTANT GEAR ASSEMBLY-2 |
35 |
19 |
TG1654.373B-1 |
GEARBOX CONTROL MECHANISM ASSEMBLY-1 |
37 |
20 |
TG1654.373B-2 |
GEARBOX CONTROL MECHANISM ASSEMBLY-2 |
39 |
21 |
TG1204.381B-1 |
REAR AXLE ASSISTANT GEAR ASSEMBLY-1 |
41 |
22 |
TG1204.381B-2 |
REAR AXLE ASSISTANT GEAR ASSEMBLY-2 |
43 |
23 |
TG1654.382A-1 |
REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-1 |
45 |
24 |
TG1654.382A-2 |
REAR AXLE CENTRAL TRANSMISSION ASSEMBLY-2 |
47 |
25 |
TG1204.383A-1 |
REAL AXLE CONTROL MECHANISM ASSY-1 |
49 |
26 |
TG1204.383A-2 |
REAL AXLE CONTROL MECHANISM ASSY-2 |
51 |
27 |
TG1204.383A-3 |
REAL AXLE CONTROL MECHANISM ASSY-3 |
53 |
28 |
TG1204.383A-4 |
REAL AXLE CONTROL MECHANISM ASSY-4 |
55 |
29 |
TG1204.385A |
38.5-BREATH ASSEMBLY |
57 |
30 |
TQ1854.391A |
39.1-LEFT FINAL TRANSMISSION ASSEMBLY |
59 |
31 |
TQ1854.392A |
39.2-RIGHT FINAL TRANSMISSION ASSEMBLY |
61 |
32 |
TG1204.401-1 |
FULL HYDRAULIC REDIRECTOR ASSEMBLY-1 |
63 |
33 |
TG1204.401-2 |
FULL HYDRAULIC REDIRECTOR ASSEMBLY-2 |
65 |
34 |
TG1854.402R-1 |
STEERING PIPE ASSEMBLY-1 |
67 |
35 |
TG1854.402R-2 |
40.2-STEERING PIPE ASSEMBLY |
69 |
36 |
TG1854.402R-3 |
40.2-STEERING PIPE ASSEMBLY-3 |
71 |
37 |
TG1854.402R-4 |
STEERING PIPE ASSEMBLY-4 |
73 |
38 |
TG1854.402R-5 |
75 |
|
39 |
TG1204.401-3 |
FULL HYDRAULIC REDIRECTOR ASSEMBLY-3 |
77 |
40 |
TD800.411D |
41.1-PTO SHAFT ASSEMBLY |
79 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
41 |
TG1204.411J-1 |
PTO GEAR ASSEMBLY-1 |
81 |
42 |
TG1204.411J-2 |
PTO GEAR ASSEMBLY-2 |
83 |
43 |
TG1654.412 |
41.2-PTO CONTROL ASSEMBLY |
85 |
44 |
TG1204.414 |
41.4-PTO BONNET INSTALLATION ASSEMBLY |
87 |
45 |
TG1204.42D |
42-TRANSFER CASE ASSEMBLY |
89 |
46 |
TG1654.431 |
43.1-LEFT BRAKE ASSEMBLY |
91 |
47 |
TG1654.432 |
43.2-RIGHT BRAKE ASSEMBLY |
93 |
48 |
TG1654.433-1 |
TRAVELING BRAKE CONTROL MECHANISM ASSEMBLY-1 |
95 |
49 |
TG1654.433-2 |
TRAVELING BRAKE CONTROL MECHANISM ASSEMBLY-2 |
97 |
50 |
TG1204.434 |
43.4-HAND BRAKE SEAT ASSEMBLY |
99 |
51 |
TG1654.435-1 |
PARKING BRAKE CONTROL MECHANISM ASSEMBLY-1 |
101 |
52 |
TG1654.435-2 |
PARKING BRAKE CONTROL MECHANISM ASSEMBLY-2 |
103 |
53 |
TG1204.441 |
44.1-SEAT INSTALLATION ASSEMBLY |
105 |
54 |
TG1654.451E-2 |
DRIVER’S CAB ASSEMBLY-2 |
107 |
55 |
TG1654.451E-3 |
DRIVER’S CAB ASSEMBLY-3 |
109 |
56 |
TG1654.451E-4 |
DRIVER’S CAB ASSEMBLY-4 |
111 |
57 |
TG1654.451E-5 |
DRIVER’S CAB ASSEMBLY-5 |
113 |
58 |
TG1654.451E-1 |
DRIVER’S CAB ASSEMBLY-1 |
115 |
59 |
TG1654.452K-1 |
FLOOR ASSEMBLY-1 |
117 |
60 |
TG1654.452K-2 |
FLOOR ASSEMBLY-2 |
119 |
61 |
TG1254.453 |
45.3-INNER TOP LINER ASSEMBLY |
121 |
62 |
TG1254.455 |
45.5-PLUG COVER ASSEMBLY |
123 |
63 |
TG1654.456 |
45.6-INSTRUMENT PANEL ASSEMBLY |
125 |
64 |
TG1654.471A |
47.1-BONNET ASSEMBLY |
127 |
65 |
TG1454.481 |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
129 |
66 |
TG1404.482B |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
131 |
67 |
TG1654.483 |
48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
133 |
68 |
TG1404.484C |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
135 |
69 |
TG1454.485A |
48.5-BATTERY INSTALLATION ASSEMBLY |
137 |
70 |
TG1204.486 |
48.6-TOP LIGHT HARNESS INSTALLATION ASSEMBLY |
139 |
71 |
TG1204.487F |
48.7-COMBINED INSTRUMENT ASSEMBLY |
143 |
72 |
TG1404.488A |
48.8-ELECTRO-HYDRAULIC CONTROL SYSTEM ASSEMBLY |
145 |
73 |
FT300.49.001 |
49-TOOL BOX ASSEMBLY |
147 |
74 |
TG1854.501 |
50.1-FUEL TANK INSTALLATION ASSEMBLY |
149 |
75 |
TG1854.502 |
50.2-OIL CONVEYING PIPE ASSEMBLY |
151 |
76 |
TG1204.53A |
53-TOW EQUIPMENT INSTALLATION ASSEMBLY |
153 |
77 |
TG1854.551-1 |
LIFTER DEVICE INSTALLATION ASSEMBLY-1 |
155 |
78 |
TG1854.551-2 |
LIFTER DEVICE INSTALLATION ASSEMBLY-2 |
157 |
79 |
TG1654.56B-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
159 |
80 |
TG1654.56B-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
161 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
81 |
TG1654.56B-3 |
SUSPENSION ASSEMBLY-3 |
163 |
82 |
TG1654.583C-1 |
MULTI-WAY VALVE AND CONTROL MECHANISM |
167 |
83 |
TG1654.583C-2 |
MULTI-WAY VALVE AND CONTROL MECHANISM |
169 |
84 |
TA600.62ZC |
62-SAFETY BELT |
171 |
85 |
TG1654.741 |
74.1-FRONT BALLAST BRACKET ASSEMBLY |
173 |
86 |
TG1654.811 |
81.1-AIR CONDITIONER ASSEMBLY-CAB |
175 |
87 |
TG1654.812 |
81.2-AIR CONDITION ASSEMBLY-ENGINE |
177 |
88 |
TG1204.95B |
95-REAR BALLAST ASSEMBLY |
179 |
TG1854.11D 11-空气滤清系总成 11-AIR CLEANER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
SAEJ1508-SLTB78 |
Clip |
5 |
2011-11_ |
10 |
TG1654.11A.2 |
AIR INLET PIPE WELDMENT OF |
1 |
2011-11_ |
11 |
TD904.11-04 |
INTERCOOLER |
1 |
2011-11_ |
12 |
SAEJ1508-SLTB42 |
TUBE 1 |
1 |
2011-11_ |
13 |
TG1654.11.1 |
Clip |
1 |
2011-11_ |
AIR FILTER ASSEMBLY |
||||
13.1 |
TG1654.11.1.1 |
1 |
2011-11_ |
|
13.2 |
TG1654.11.1-02 |
AIR PREFILTER |
1 |
2011-11_ |
13.3 |
SAEJ1508-SLTB142 |
AIR FILTER CONNECTING PIPE |
2 |
2011-11_ |
13.4 |
TG1654.11.1-01 |
Clip |
1 |
2011-11_ |
13.5 |
TG1654.11.1.3 |
AIR FILTER CONNECTING RUBBER |
1 |
2011-11_ |
PIPE |
||||
14 |
TG1654.11A.5 |
AIR FINE FILTER |
1 |
2011-11_ |
14.1 |
GBT6170-M10-A3L |
2 |
2011-11_ |
|
14.2 |
GBT93-10-A0P |
FIXED PIPE CLAMP INSTALLATION |
4 |
2011-11_ |
14.3 |
TG1654.11A.5.1 |
ASSEMBLY |
1 |
2011-11_ |
14.4 |
TG1654.11A.5.2 |
NUT |
1 |
2011-11_ |
WASHER |
||||
14.5 |
GBT5783-M10X30-A3L |
PIPE CLAMP WELDMENT ASSEMBLY |
2 |
2011-11_ |
15 |
GBT6170-M10-8-A3L |
PIPE CLAMP AND INSTALLATION |
2 |
2011-11_ |
16 |
GBT93-10-A0P |
PLATE WELDMENT ASSEMBLY |
10 |
2011-11_ |
17 |
GBT97.1-10-A0P |
8 |
2011-11_ |
|
18 |
GBT5783-M10X25-8.8-A3L |
BOLT |
8 |
2011-11_ |
NUT |
||||
19 |
TG1654.11A.4 |
WASHER |
1 |
2011-11_ |
2 |
TG1654.11-03 |
WASHER |
1 |
2011-11_ |
20 |
SAEJ1508-SLTB120 |
BOLT |
1 |
2011-11_ |
21 |
TG1654.11-01 |
1 |
2011-11_ |
|
22 |
SAEJ1508-SLTB70 |
AIR FILTER ASSEMBLY BRACKET |
1 |
2011-11_ |
WELDMENT |
||||
23 |
GBT5783-M10X30-8.8-A3L |
INTERCOOLER AIR OUTLET RUBBER |
2 |
2011-11_ |
24 |
TG1204.11B-01 |
HOSE |
1 |
2011-11_ |
3 |
TG1654.11-02 |
Clip |
1 |
2011-11_ |
4 |
SAEJ1508-SLTB54 |
AIR INLET HOSE |
2 |
2011-11_ |
5 |
GBT5783-M8X20-8.8-A2L |
Clip |
4 |
2011-11_ |
6 |
GBT93-8-A0P |
BOLT |
4 |
2011-11_ |
7 |
GBT97.1-8-A0P |
VACUUM ALARM |
4 |
2011-11_ |
8 |
TG1654.11A.3 |
INTERCOOLER AIR INTAKE RUBBER |
1 |
2011-11_ |
9 |
TG1654.11-04 |
HOSE |
1 |
2011-11_ |
Clip |
||||
BOLT |
||||
WASHER |
||||
WASHER |
||||
AIR OUTLET PIPE WELDMENT OF |
||||
INTERCOOLER |
TG1854.20 20-发动机操纵机构总成 20-CONTROL MECHANISM ASSEMBLY OF ENGINE
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 0 0 12 8 |
TG1854.20-2 TG1854.20-1 FT700.20S.018 TG1854.20.1 TG1854.20.2 |
20.2ENGINE CONTROL MECHANISM ASSEMLBY-2 20.1ENGINE CONTROL MECHANISM ASSEMLBY-1 EXTINGUISH WIRE ASSEMBLY FOOT THROTTLE ROCKER ARM WELDMENT THROTTLE BRACKET WELDMENT |
0 0 1 1 1 |
2011-11_ 2011-11_ 2014-03_ 2010-03_ 2012-09_
4 |

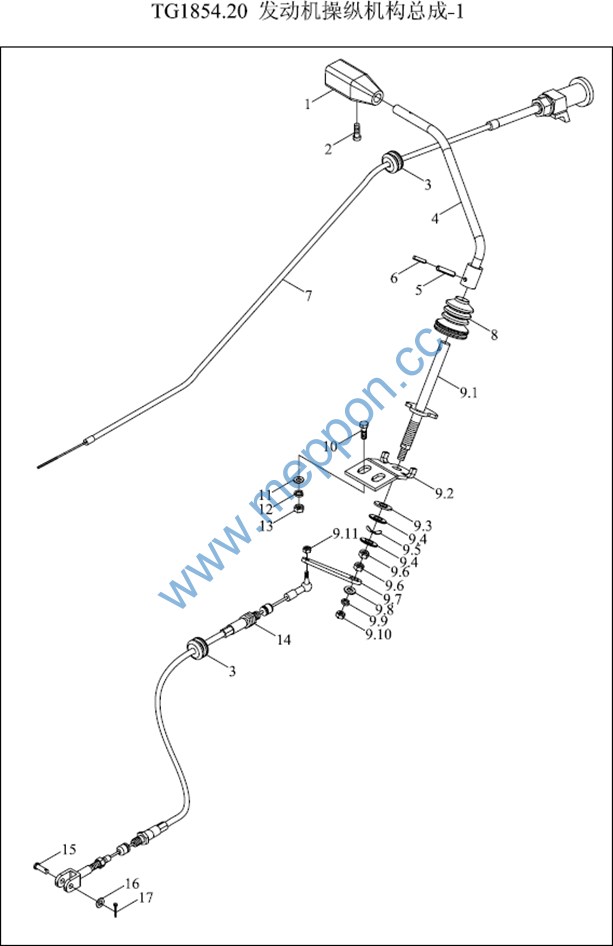

TG1854.20-1 20.1-发动机操纵机构总成-1 20.1ENGINE CONTROL MECHANISM ASSEMLBY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TG1204.20A-01 |
HAND THROTTLE HANDLE |
1 |
2011-11_ |
|
10 |
GBT5783-M10X30-A3L |
BOLT |
2 |
2011-11_ |
|
11 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
|
12 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
|
13 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
|
14 |
TG1204.20A-03 |
HAND THROTTLE WIRE ASSEMBLY |
1 |
2011-11_ |
|
15 |
GBT882-B5X12 |
PIN |
1 |
2011-11_ |
|
16 |
GBT97.1-5-A0P |
WASHER |
1 |
2011-11_ |
|
17 |
GBT91-2X12-A0P |
PIN |
1 |
2011-11_ |
|
2 |
GBT818-M4X14-A2L |
SCREW |
1 |
2011-11_ |
|
3 |
TG1204.20A-02 |
THROUGH HARNESS WASHER |
2 |
2011-11_ |
|
4 |
TG1204.20A.3 |
HAND THROTTLE CONTROL ROCKER |
1 |
2011-11_ |
|
5 |
GBT879.1-6X22 |
WELDMENT |
1 |
2011-11_ |
|
6 |
GBT879.1-3.5X22 |
PIN |
1 |
2011-11_ |
|
7 |
TG1204.20A-05 |
PIN |
1 |
2011-11_ |
|
EXTINGUISH WIRE ASSEMBLY |
|||||
8 |
TG1204.20A-07 |
1 |
2011-11_ |
||
9 |
TG1204.20A.2 |
1 |
2011-11_ |
||
9.1 |
GBT6170-M8-A2L |
HAND THROTTLE CONTROL |
1 |
2011-11_ |
|
9.1 |
TG1204.20A.2.1 |
MECHANISM |
1 |
2011-11_ |
|
9.1 |
TG1204.20A.2.1 |
NUT |
1 |
2011-11_ |
|
HAND THROTTLE CONTROL ROD |
|||||
9.11 |
GBT6184-M5 |
WELDMENT |
1 |
2011-11_ |
|
9.2 |
TG1204.20A.2-01 |
HAND THROTTLE CONTROL ROD |
1 |
2011-11_ |
|
9.3 |
FT300.43.159 |
WELDMENT |
1 |
2011-11_ |
|
9.4 |
FT300.43.160 |
2 |
2011-11_ |
||
9.5 |
GBT955-12-A0P |
NUT |
1 |
2011-11_ |
|
HAND THROTTLE SUPPORTING |
|||||
9.5 |
GBT955-12-A0P |
PLATE |
1 |
2011-11_ |
|
9.6 |
GBT6170-M12-A3L |
HAND BRAKE FRICTION DISC |
2 |
2011-11_ |
|
9.7 |
TG1204.20A.2-02 |
WASHER |
1 |
2011-11_ |
|
9.8 |
GBT97.1-8-A0P |
WASHER |
1 |
2011-11_ |
|
9.9 |
GBT93-8-A0P |
1 |
2011-11_ |
||
WASHER |
|||||
NUT |
|||||
HAND THROTTLE ROCKER |
|||||
WASHER |
|||||
WASHER |
|||||
6 |
