LOVOL TG1254-F466K2K Tractor Parts Catalogue 16
TG1204.431 43.1-左制动器总成 43.1-LEFT BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.431.1 |
FRICTION PLATE UNIT |
1 |
2011-11_ |
10 |
TG1204.431-01a |
LEFT BRAKE CYLINDER HOUSING |
1 |
|
10 |
TG1204.431-01b |
LEFT BRAKE CYLINDER HOUSING |
1 |
2011-04_ |
11 |
GBT3452.1-10X1.8G |
O-SEAL RING |
1 |
2011-11_ |
12 |
FT800.43.130 |
JOINT BODY |
1 |
2011-11_ |
13 |
JBT982-16 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
14 |
FT800.43.152 |
DISCHARGE AIR PLUG |
1 |
2011-11_ |
15 |
TG1204.431-02 |
O-SEAL RING |
1 |
2011-11_ |
16 |
FT800.43.156 |
1 |
2011-11_ |
|
2 |
TG1204.431-04 |
BRAKE PISTON |
1 |
2011-11_ |
3 |
TG1204.431-03 |
O-SEAL RING |
1 |
2011-11_ |
4 |
GBT119.1-10m6X22-A0P |
PIN |
3 |
2011-11_ |
4 |
GBT119.1-10m6X22-A0P |
PIN |
3 |
2011-11_ |
5 |
TG1204.431-06 |
BOLT |
3 |
2011-11_ |
6 |
GBT93-18-A0P |
WASHER |
3 |
2011-11_ |
7 |
FT800.43.173 |
SPRING |
3 |
2011-11_ |
8 |
TG1204.431-08 |
SCREW PLUG |
1 |
2011-11_ |
9 |
JBT982-10 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
9 |
JBT982-10 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
TG1204.432 43.2-右制动器总成 43.2-RIGHT BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.431.1 |
FRICTION PLATE UNIT |
1 |
2011-11_ |
10 |
JBT982-10 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
10 |
JBT982-10 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
11 |
TG1204.431-06 |
BOLT |
3 |
2011-11_ |
12 |
GBT93-18-A0P |
WASHER |
3 |
2011-11_ |
13 |
TG1204.432-01b |
RIGHT BRAKE CYLINDER |
1 |
2011-04_ |
13 |
TG1204.432-01a |
RIGHT BRAKE CYLINDER |
1 |
|
14 |
FT800.43.152 |
DISCHARGE AIR PLUG |
1 |
2011-11_ |
15 |
TG1204.431-02 |
O-SEAL RING |
1 |
2011-11_ |
16 |
FT800.43.156 |
1 |
2011-11_ |
|
2 |
TG1204.431-04 |
BRAKE PISTON |
1 |
2011-11_ |
3 |
TG1204.431-03 |
O-SEAL RING |
1 |
2011-11_ |
4 |
GBT3452.1-10X1.8G |
O-SEAL RING |
1 |
2011-11_ |
5 |
FT800.43.130 |
JOINT BODY |
1 |
2011-11_ |
6 |
JBT982-16 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
7 |
GBT119.1-10m6X22-A0P |
PIN |
3 |
2011-11_ |
7 |
GBT119.1-10m6X22-A0P |
PIN |
3 |
2011-11_ |
8 |
FT800.43.173 |
SPRING |
3 |
2011-11_ |
9 |
TG1204.431-08 |
SCREW PLUG |
1 |
2011-11_ |

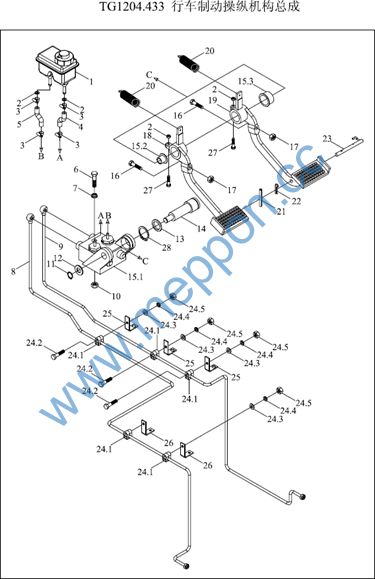

TG1204.433 43.3-行车制动操纵机构总成 43.3-TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.433.2 |
BRAKE OIL TANK ASSEMBLY |
1 |
2011-11_ |
10 |
GBT6170-M16-A3L |
NUT M16-A3L |
2 |
2011-11_ |
11 |
GBT894.1-17 |
RETAINER RING |
1 |
2011-11_ |
12 |
TG1204.433-02 |
RETAINER RING |
1 |
2011-11_ |
13 |
TG1204.433-06 |
BIG RETAINER RING |
1 |
2011-11_ |
14 |
TG1204.433-07 |
ROTATING SHAFT |
1 |
2011-11_ |
15 |
TG1654.433.3 |
BRAKE PUMP PRESSURE UNIT ASSEMBLY |
1 |
2011-11_ |
15 |
TG1204.433.6 |
BRAKE PUMP PRESSURE UNIT ASSEMBLY |
1 |
2011-11_ |
15.1 |
TG1654.433.3.1 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
15.1 |
TG1204.433.6.1 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
15.2 |
TG1204.433.6-02 |
BUSH(2) |
1 |
2011-11_ |
15.3 |
TG1204.433.6-01 |
BUSH(1) |
1 |
2011-11_ |
16 |
TG1204.433-05 |
ADJUSTING SCREW |
2 |
2011-11_ |
17 |
GBT6171-M10X1-A2L |
NUT |
4 |
2011-11_ |
18 |
TG1204.433.3 |
LEFT BRAKE PEDAL PRESSURE UNIT |
1 |
2011-11_ |
19 |
TG1204.433.4 |
RIGHT BRAKE PEDAL PRESSURE UNIT |
1 |
2011-11_ |
2 |
TG1204.433-04 |
CLAMP RING |
2 |
2011-11_ |
20 |
FT800.21.215 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
2011-11_ |
20 |
TD800.43-01 |
PEDAL RETURN SPRING |
2 |
2011-11_ |
21 |
GBT879.1-5X16 |
PIN |
1 |
2011-11_ |
22 |
FT800A.43.401 |
PIN |
1 |
2011-11_ |
23 |
FT800A.43.065 |
BRAKE CONNECTING LOCK ROD WELDMENT |
1 |
2011-11_ |
24 |
F600190 |
PIPE CLAMP COMBINATION(5) |
6 |
2011-11_ |
24.1 |
F600209 |
SINGLE HOLE PIPE CLAMP(Ⅱ) |
2 |
2011-11_ |
24.2 |
GBT5783-M8X40 |
BOLT |
1 |
2011-11_ |
TG1204.433 43.3-行车制动操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
24.3 |
GBT95-8-A0P |
WASHER |
1 |
2010-02_ |
24.4 |
GBT93-8-AOP |
SPRING WASHER |
1 |
2011-11_ |
24.5 |
GBT6170-M8 |
NUT M8 |
1 |
2011-11_ |
25 |
TG1204.433-01 |
OIL PIPE BRACKET 1 |
3 |
2011-11_ |
26 |
FT800A.43.335 |
FIXED PLATE OF OIL PIPE |
3 |
2011-11_ |
27 |
TG1204.433-09 |
LIMIT SCREW |
2 |
2011-11_ |
28 |
GBT894.1-40 |
WASHER 40 |
1 |
2011-11_ |
3 |
Q67516 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-11_ |
4 |
TG1204.433-03 |
OIL INLET PIPE |
1 |
2011-11_ |
5 |
TG1204.433-08 |
OIL INLET PIPE(2) |
1 |
2011-11_ |
5 |
TG1204.433-08 |
OIL INLET PIPE(2) |
1 |
2011-11_ |
6 |
GBT5782-M16X80-A3L |
BOLT |
2 |
2011-11_ |
7 |
GBT93-16-A0P |
SPRING WASHER |
2 |
2011-11_ |
8 |
TG1204.433.1 |
LEFT BRAKE OIL PIPE WELDMENT |
1 |
2011-11_ |
8 |
TG1204.433.1a |
LEFT BRAKE OIL PIPE WELDMENT |
1 |
2011-11_ |
9 |
TG1204.433.5a |
RIGHT BRAKE OIL PIPE WELDMENT |
1 |
2011-11_ |
9 |
TG1204.433.5 |
RIGHT BRAKE OIL PIPE WELDMENT |
1 |
2011-11_ |
TG1204.434 43.4-手制动座总成 43.4-HAND BRAKE SEAT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.434-07 |
HAND BRAKE PRESSURE PLATE |
1 |
2011-11_ |
10 |
GBT93-12-AOP |
WASHER |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
12 |
TG1204.434-09 |
FORK SHAFT |
1 |
2011-11_ |
13 |
TG1204.434-05 |
LIMITING SLEEVE |
1 |
2011-11_ |
14 |
GBT879.1-5X40 |
PIN |
1 |
2011-11_ |
14 |
GBT879.1-5X40 |
PIN |
1 |
2011-11_ |
15 |
GBT879.1-8X40 |
PIN |
1 |
2011-11_ |
16 |
TG1204.434-04 |
FORK HEAD SEAT |
1 |
2011-11_ |
17 |
TG1204.434-03 |
FORK BLOCK |
1 |
2011-11_ |
2 |
TG1204.434.1 |
FRICTION PLATE UNIT |
3 |
2011-11_ |
3 |
TG1204.434-08 |
HAND BRAKE STEEL PIECE |
2 |
2011-11_ |
4 |
TG1204.434-01 |
BRAKE CAMSHAFT |
1 |
2011-11_ |
5 |
GBT3452.1-15X2.65G |
O-SEAL RING |
4 |
2011-11_ |
6 |
TG1204.434-02 |
HAND BRAKE SEAT |
1 |
2011-11_ |
7 |
GBT854-12-A0P |
WASHER |
2 |
2004-01_ |
7 |
GBT854-12-A0P |
WASHER |
2 |
2004-01_ |
8 |
TG1204.434-06 |
BOLT |
2 |
2011-11_ |
9 |
GBT5783-M10X15 |
BOLT |
2 |
2004-01_ |
TG1204.435-1 43.5.1-驻车制动操纵机构总成-1 PARKING BRAKE CONTROL MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.435.1 |
HAND BRAKE CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT800A.21.045 |
BUTTON ASSEMBLY |
1 |
2011-11_ |
1.1 |
GBT894.1-6 |
SNAP RING |
1 |
2011-11_ |
1.11 |
FT800A.21.323 |
PIN |
1 |
2011-11_ |
1.12 |
FT800A.43.310 |
RATCHET WHEEL |
1 |
2011-11_ |
1.13 |
GBT894.1-13 |
SNAP RING |
2 |
2011-11_ |
1.14 |
FT800A.21.321 |
PIN |
1 |
2011-11_ |
1.15 |
FT800A.43.058 |
HANDLE FIXING SEAT WELDMENT OF HAND BRAKE |
1 |
2011-11_ |
1.16 |
TG1204.435.1-01 |
HAND BRAKE PULL ROD |
1 |
2011-11_ |
1.2 |
FT800A.21.319 |
CONTROLLING HANDLE SLEEVE |
1 |
2011-11_ |
1.3 |
FT800.43.180 |
SPRING |
1 |
2011-11_ |
1.4 |
FT800A.21.315 |
TOP ROD |
1 |
2011-11_ |
1.5 |
FT800A.21.320 |
BONNET |
1 |
2011-11_ |
1.6 |
GBT68-M4X10-4.8-A2L |
SCREW |
4 |
2011-11_ |
1.7 |
FT800A.21.044 |
CONTROLLING HANDLE ASSEMBLY |
1 |
2011-11_ |
1.8 |
FT800A.21.322 |
SMALL PIN SHAFT |
1 |
2011-11_ |
1.9 |
FT800A.21.314 |
PAWL |
1 |
2011-11_ |
2 |
GBT5781-M8X20-A2L |
BOLT |
4 |
2011-11_ |
2 |
GBT5781-M8X20-A2L |
BOLT |
4 |
2011-11_ |
3 |
GBT93-8-A0P |
WASHER |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
NUT |
4 |
2011-11_ |
5 |
GBT6171-M10X1-A2L |
NUT |
1 |
2011-11_ |
6 |
TG1204.435-01 |
ADJUSTING SLEEVE |
1 |
2011-11_ |
TG1204.435-2 43.5.2-驻车制动操纵机构总成-2 PARKING BRAKE CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TG1204.435.3 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
10 |
GBT879.1-8X40 |
PIN |
1 |
2011-11_ |
11 |
GBT5786-M14X1.5X35-A3L |
BOLT |
1 |
2011-11_ |
12 |
GBT6173-M14X1.5-A3L |
NUT |
1 |
2011-11_ |
13 |
TG1204.435-04 |
FORK SHAFT SEAT |
1 |
2011-11_ |
14 |
FT65.38.165a |
SPRING |
1 |
2011-11_ |
15 |
GBT308-12 |
BALL |
1 |
2011-11_ |
16 |
TG1204.435-05 |
LOCATING BLOCK |
1 |
2011-11_ |
17 |
GBT5781-M6X16-A2L |
BOLT |
2 |
2011-11_ |
18 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
19 |
GBT5783-M10X25-A3L |
BOLT |
1 |
2011-11_ |
2 |
GBT6171-M10X1-A2L |
NUT |
3 |
2011-11_ |
20 |
TG1204.435-06 |
HAND BRAKE ROCKER |
1 |
2011-11_ |
21 |
TG1204.435-07 |
SPACER BUSH |
1 |
2011-11_ |
21 |
TG1204.435-07 |
SPACER BUSH |
1 |
2011-11_ |
22 |
TG1204.435-02 |
HANDLE BRAKE LONG PULL ROD |
1 |
2011-11_ |
24.4 |
GBT93-8-A0P |
WASHER |
1 |
2010-02_ |
24.5 |
GBT6170-M8-8-A2L |
I-TYPE HEXAGON NUT |
1 |
2010-02_ |
3 |
TG1204.435.2 |
SEAL RUBBER RING |
1 |
2011-11_ |
3.1 |
GBT818-M6X14-A2L |
SCREW |
2 |
2011-11_ |
3.2 |
TG1204.435.2-01 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
3.2 |
TG1204.435.2-01 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
3.3 |
TG1204.435.2-02 |
SPHERICAL SHAFT LINING |
1 |
2011-11_ |
3.4 |
GBT93-6 |
WASHER |
2 |
2011-03_ |
3.5 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
