LOVOL TG1254-F463K11K Tractor Parts Catalogue 16
Lovol TG1254-F463K11K Wheeled Tractor
TS08451010000K Driver’s Cab Assembly (003)-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS08451010000K |
Driver’s cab assembly (003) |
1 |
||
1 |
TD904.451C-05 |
Top cover side seal block |
2 |
|
2 |
TG1654.451H-05 |
Top cover rear seal block |
1 |
|
3 |
TG1654.451H-06 |
Top cover front seal block |
1 |
|
4 |
TS08451010001K |
Rear window assembly |
1 |
|
5 |
TD904.451C.5 |
Right side window assembly |
1 |
|
6 |
FT65.45.059 |
Right rearview mirror assembly |
1 |
|
7 |
TG1654.451H-03 |
Right front lower window glass |
1 |
|
8 |
TG1654.451H-04 |
Left front lower window glass |
1 |
|
9 |
FT65.45.058 |
Left rearview mirror assembly |
1 |
|
10 |
TD904.451C.4 |
Left side window assembly |
1 |
173
Lovol TG1254-F463K11K Wheeled Tractor

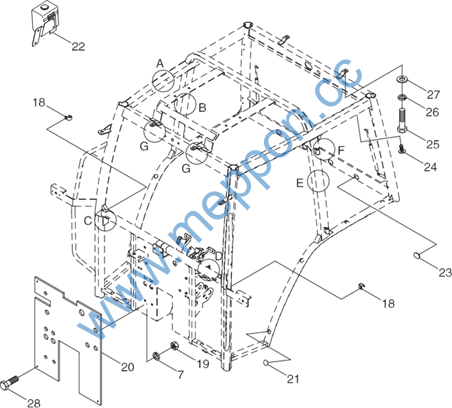

TS08451010000K Driver’s Cab Assembly (003)-3
174
Lovol TG1254-F463K11K Wheeled Tractor
TS08451010000K Driver’s Cab Assembly (003)-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS08451010000K |
Driver’s cab assembly |
1 |
||
1 |
TD904.451C-08 |
Radio and player bracket |
1 |
|
2 |
GBT96.1-8-A0P |
Large washer |
1 |
|
3 |
GBT93-8-A0P |
Standard spring washer |
1 |
|
4 |
GBT5783-M8X16-8.8-A2L |
Hexagon head bolt |
1 |
|
5 |
FT65.45.752 |
Open-door fork lock pin base |
1 |
|
6 |
GBT97.1-5-A0P |
Plain washer |
4 |
|
7 |
GBT93-5-A0P |
Standard spring washer |
4 |
|
8 |
GBT5783-M5X20-8.8-A2L |
Hexagon head bolt |
4 |
|
9 |
TD904.451C.8-01 |
Side window lock pin |
1 |
|
10 |
TD800.451D-10 |
Glass backing block |
4 |
|
11 |
FT65.45.017 |
Support rod assembly |
2 |
|
12 |
TD904.451C.8 |
Side window lock pin subassembly |
1 |
|
13 |
TD904.451C-07 |
Rear window lock clamping block |
2 |
|
14 |
GBT818-M6X20-4.8-A2L |
Cross recessed pan head screw |
4 |
|
15 |
GBT93-6-A0P |
Standard spring washer |
8 |
|
16 |
TD904.451C.7 |
Sun-shading curtain assembly |
1 |
|
17 |
TD904.453-10 |
Air conditioner vent |
6 |
|
18 |
TD904.451C-09 |
Door lock post shield |
2 |
|
19 |
GBT6170-M6-8-A2L |
Hexagon nut, style 1 |
4 |
|
20 |
TG1554.451B-01 |
Heat insulation layer |
1 |
|
21 |
FT300.45.992 |
Processing hole cover |
8 |
|
22 |
TS08451010002K |
Washer assembly |
1 |
|
23 |
TB600.45L-03 |
Plug cover |
4 |
|
24 |
Q69208 |
Plastic cotter pin |
18 |
|
25 |
GBT5783-M10X25-8.8-A3L |
Hexagon head bolt |
4 |
|
26 |
GBT93-10-A0P |
Standard spring washer |
4 |
|
27 |
GBT97.1-10-A0P |
Plain washer |
4 |
|
28 |
GBT5783-M6X25-8.8-A2L |
Hexagon head bolt |
4 |
175
Lovol TG1254-F463K11K Wheeled Tractor

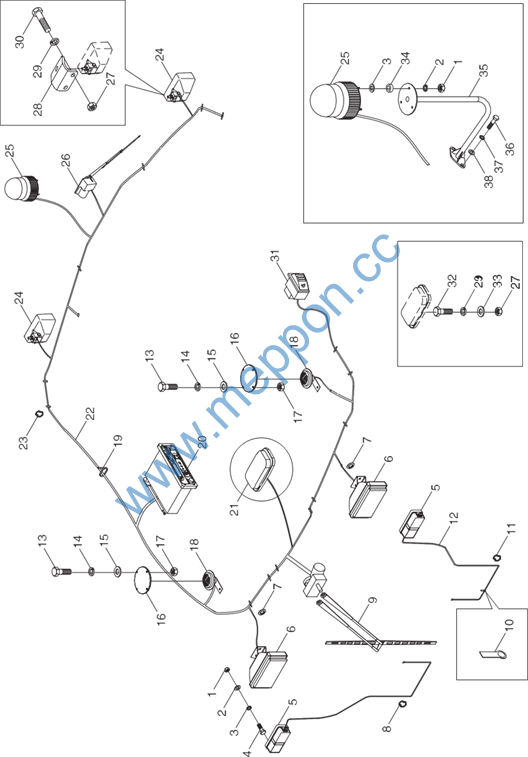

TS08451010000K Driver’s Cab Assembly (003)-4
176
Lovol TG1254-F463K11K Wheeled Tractor
TS08451010000K Driver’s Cab Assembly (003)-4
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS08451010000K |
Driver’s cab assembly (003) |
1 |
||
TS08486010000K |
Dome lamp harness assembly |
1 |
||
1 |
GBT6170-M5-8-A2L |
Hexagon nut, style 1 |
7 |
|
2 |
GBT93-5-A0P |
Standard spring washer |
7 |
|
3 |
GBT96.1-5-A0P |
Large washer |
7 |
|
4 |
GBT5783-M5X50-8.8-A1L |
Hexagon head bolt |
4 |
|
5 |
TK4860003000 |
Single-face lamp assembly |
2 |
|
6 |
TS08486010002K |
Dome lamp assembly |
2 |
|
7 |
FT65.48.093 |
Wire through ring (1) |
5 |
|
8 |
FT65.48.103 |
Right rubber sleeve |
1 |
|
9 |
TS08486010003K |
Front wiper assembly |
1 |
|
10 |
TA600.486-01 |
Harness fastener |
2 |
|
11 |
FT65.48.104 |
Left rubber sleeve |
1 |
|
12 |
TG1254.486.3 |
Armrest lamp wire |
2 |
|
13 |
GBT818-M4X16-4.8-A2L |
Cross recessed pan head screw |
8 |
|
14 |
GBT93-4-A0P |
Standard spring washer |
8 |
|
15 |
GBT97.1-4-A0P |
Plain washer |
8 |
|
16 |
FT800.48B.067 |
Speaker mask |
2 |
|
17 |
GBT6170-M4-8-A2L |
Hexagon nut, style 1 |
8 |
|
18 |
TS08486010005K |
Speaker assembly |
2 |
|
19 |
3203505D9-L |
Lock cable ties |
17 |
|
20 |
TS08486010007K |
Radio and player assembly |
1 |
|
21 |
TS08486010006K |
Dome lamp assembly |
1 |
|
22 |
TS08486010001K |
Dome lamp harness assembly |
1 |
|
23 |
TD800.811A-08 |
Paste piece |
2 |
|
24 |
TS08486010004K |
Front work lamp assembly |
2 |
|
25 |
TG1204.486.11 |
Rotary alarm lamp |
1 |
|
26 |
TG1204.486.3 |
Rear wiper assembly |
1 |
|
27 |
GBT6170-M6-8-A2L |
Hexagon nut, style 1 |
12 |
|
28 |
TD950.486-01 |
Dome work lamp bracket |
2 |
|
29 |
GBT93-6-A0P |
Standard spring washer |
12 |
|
30 |
GBT5783-M6X12-8.8-A2L |
Hexagon head bolt |
8 |
|
31 |
TG1204.486.13 |
Alarm lamp switch |
1 |
|
32 |
GBT5783-M6X16-8.8-A2L |
Hexagon head bolt |
4 |
|
33 |
GBT97.1-6-A0P |
Plain washer |
4 |
177
Lovol TG1254-F463K11K Wheeled Tractor
TS08451010000K Driver’s Cab Assembly (003)-4(extension)
178
Lovol TG1254-F463K11K Wheeled Tractor
TS08451010000K Driver’s Cab Assembly (003)-4(extension)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
34 35 36 37 38 |
TG1204.486-01 TG1204.486B.2 GBT5783-M10X20-8.8-A3L GBT93-10-A0P GBT97.1-10-A0P |
Rubber pad Alarm lamp support frame Hexagon head bolt Standard spring washer Plain washer |
3 1 2 2 2 |
179
Lovol TG1254-F463K11K Wheeled Tractor

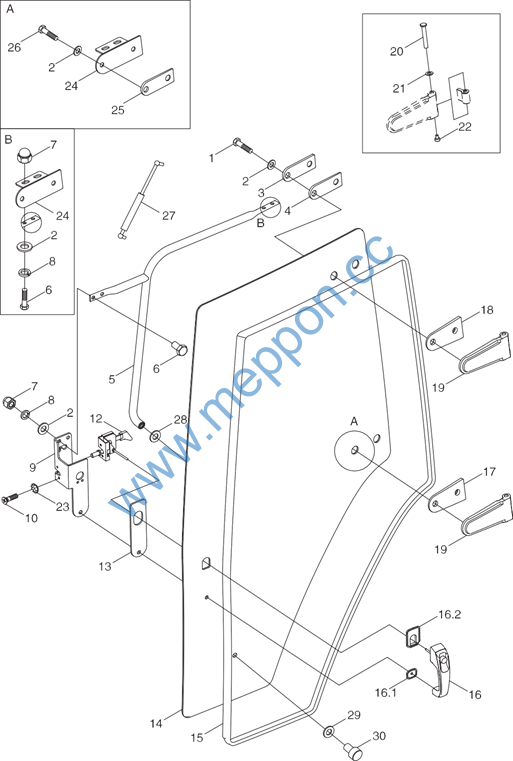

TS08451020000K Driver’s Cab Assembly (003)-5
180
Lovol TG1254-F463K11K Wheeled Tractor
TS08451020000K Driver’s Cab Assembly (003)-5
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS08451020000K |
Driver’s cab assembly |
1 |
||
TG1654.451H.3 |
Left door assembly |
1 |
||
1 |
GBT5783-M10X35-8.8-A3L |
Hexagon head bolt |
2 |
|
2 |
GBT97.1-10-A0P |
Plain washer |
8 |
|
3 |
TD904.451C.2-04 |
Upper hinge chain installation plate |
1 |
|
4 |
TD904.451C.2-06 |
Inner backing board (upper) of left door hinge chain |
1 |
|
5 |
TD904.451C.2.1 |
Left door handle weldment |
1 |
|
6 |
GBT5783-M10X20-8.8-A3L |
Hexagon head bolt |
4 |
|
7 |
GBT802-M10-6 |
Compound cap nut |
4 |
|
8 |
GBT93-10-A0P |
Standard spring washer |
4 |
|
9 |
TB600.45.9-03 |
Left door lock body fixing plate |
1 |
|
10 |
GBT819.1-M6X30-4.8-A2L |
Cross recessed countersunk head screw |
3 |
|
11 |
GBT862.2-6 |
Outer tooth lock washer |
1 |
|
12 |
TS06451013210 |
Left door lock body assembly |
1 |
|
13 |
TD904.451C.2-13 |
Door lock bracket backing board |
1 |
|
14 |
TG1654.451H.3-01 |
Left door glass |
1 |
|
15 |
TG1654.451H.3-02 |
Door seal strip |
1 |
|
16 |
TS06451013220 |
Left door outer handle assembly |
1 |
|
16.1 |
TD904.451C.2-15 |
Door lock handle lower gasket |
1 |
|
16.2 |
TD904.451C.2-14 |
Door lock handle upper gasket |
1 |
|
17 |
TD904.451C.2-18 |
Outer backing board (lower) of left door hinge chain |
1 |
|
18 |
TD904.451C.2-05 |
Outer backing board (upper) of left door hinge chain |
1 |
|
19 |
TD904.451C.2-02 |
Door hinge chain plate |
2 |
|
20 |
TD904.451C.2-07 |
Door hinge chain pin |
2 |
|
21 |
TD904.451C.2-17 |
Door hinge chain gasket |
2 |
|
22 |
TD904.451C.2-16 |
Door hinge chain pin bolt |
2 |
|
23 |
GBT956.1-6 |
Cone lock washer |
2 |
|
24 |
TD904.451C.2.2 |
Left door lower hinge chain installation plate weldment |
1 |
|
25 |
TD904.451C.2-19 |
Inner backing plate (lower) of left door hinge chain |
1 |
|
26 |
GBT5783-M10X30-8.8-A3L |
Hexagon head bolt |
2 |
|
27 |
TD904.451C.2-12 |
Door air spring |
1 |
|
28 |
TD904.451C.2-09 |
Glass inner washer |
1 |
|
29 |
TD904.451C.2-10 |
Glass outer washer |
1 |
|
30 |
TD904.451C.2-08 |
Plastic cast bolt |
1 |
181
Lovol TG1254-F463K11K Wheeled Tractor

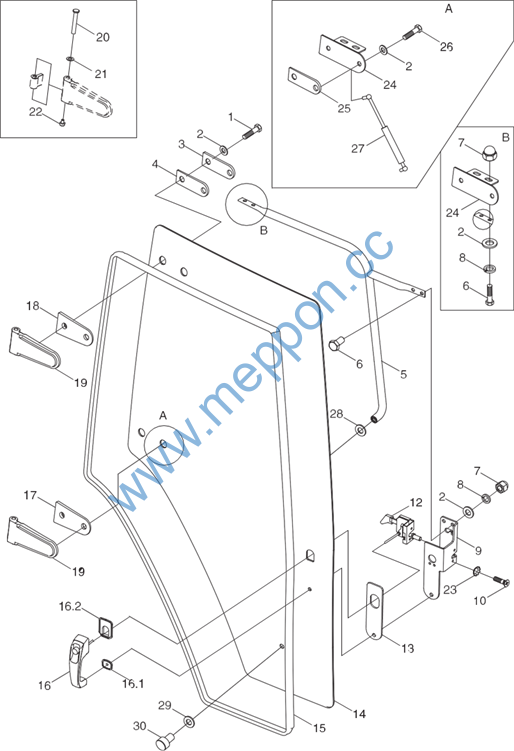

TS08451030000K Driver’s cab assembly (003)-6
182
Lovol TG1254-F463K11K Wheeled Tractor
TS08451030000K Driver’s cab assembly (003)-6
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS08451030000K |
Driver’s cab assembly |
1 |
||
TG1654.451H.4 |
Right door assembly |
1 |
||
1 |
GBT5783-M10X35-8.8-A3L |
Hexagon head bolt |
2 |
|
2 |
GBT97.1-10-A0P |
Plain washer |
8 |
|
3 |
TD904.451C.2-04 |
Upper hinge chain installation plate |
1 |
|
4 |
TD904.451C.2-06 |
Inner backing board (upper) of left door hinge chain |
1 |
|
5 |
TD904.451C.3.1 |
Right door handle weldment |
1 |
|
6 |
GBT5783-M10X20-8.8-A3L |
Hexagon head bolt |
4 |
|
7 |
GBT802-M10-6 |
Compound cap nut |
4 |
|
8 |
GBT93-10-A0P |
Standard spring washer |
4 |
|
9 |
TB600.45.10-04 |
Right door lock body fixing plate |
1 |
|
10 |
GBT819.1-M6X30-4.8-A2L |
Cross recessed countersunk head screw |
2 |
|
11 |
GBT862.2-6 |
Outer tooth lock washer |
1 |
|
12 |
TS06451014210 |
Right door lock body assembly |
1 |
|
13 |
TD904.451C.2-13 |
Door lock bracket backing board |
1 |
|
14 |
TG1654.451H.4-01 |
Right door glass |
1 |
|
15 |
TG1654.451H.3-02 |
Door seal strip |
1 |
|
16 |
TS06451014220 |
Right door outer handle assembly |
1 |
|
16.1 |
TD904.451C.2-15 |
Door lock handle lower gasket |
1 |
|
16.2 |
TD904.451C.2-14 |
Door lock handle upper gasket |
1 |
|
17 |
TD904.451C.2-18 |
Outer backing board (lower) of left door hinge chain |
1 |
|
18 |
TD904.451C.2-05 |
Outer backing board (upper) of left door hinge chain |
1 |
|
19 |
TD904.451C.2-02 |
Door hinge chain plate |
2 |
|
20 |
TD904.451C.2-07 |
Door hinge chain pin |
2 |
|
21 |
TD904.451C.2-17 |
Door hinge chain gasket |
2 |
|
22 |
TD904.451C.2-16 |
Door hinge chain pin bolt |
2 |
|
23 |
GBT956.1-6 |
Cone lock washer |
1 |
|
24 |
TD904.451C.3.2 |
Right door lower hinge chain installation plate weldment |
1 |
|
25 |
TD904.451C.2-19 |
Inner backing plate (lower) of left door hinge chain |
1 |
|
26 |
GBT5783-M10X30-8.8-A3L |
Hexagon head bolt |
2 |
|
27 |
TD904.451C.2-12 |
Door air spring |
1 |
|
28 |
TD904.451C.2-09 |
Glass inner washer |
1 |
|
29 |
TD904.451C.2-10 |
Glass outer washer |
1 |
|
30 |
TD904.451C.2-08 |
Plastic cast bolt |
1 |
183
Lovol TG1254-F463K11K Wheeled Tractor

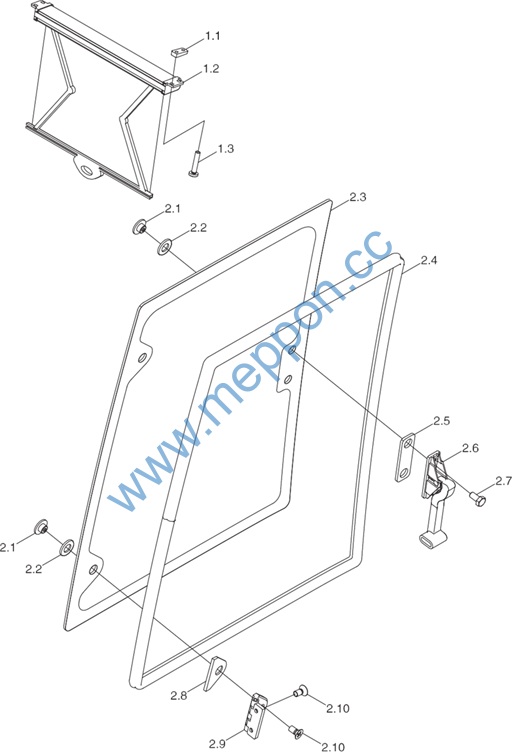

TS08451010000K Driver’s Cab Assembly-7
184
