LOVOL TE2LA404-001K Tractor Parts Catalogue 13
TL02372010000K REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
7.8 |
TE300.372.2-09 |
SHORT PLANETARY GEAR SHAFT |
2 |
||
7.9 |
FT250.37.199 |
PLANET GEAR WASHER |
4 |
||
7.10 |
FT250.37.200 |
PLANET GEAR |
4 |
||
7.11 |
TE300.372.2-08 |
CENTRAL RING |
1 |
||
7.12 |
FT250.37.198 |
PLANET GEAR SHAFT |
1 |
||
7.13 |
TE300.372.2-06 |
DIFFERENTIAL COVER |
1 |
||
7.14 |
TE300.372.2-03 |
LOCK WASHER |
5 |
||
7.15 |
GBT5786-M10X1.25X35-8.8-A2L |
HEXAGON BOLT |
10 |
||
8 |
TE354.372A.1 |
LEFT SHORT HALF SHAFT ASSEMBLY |
1 |
||
8.1 |
GBT3452.1-103X3.55G(2) |
RUBBER O-SEAL RING |
1 |
||
8.2 |
TE300.372.1-02(2) |
FINAL TRANSMISSION DRIVING GEAR |
1 |
||
8.3 |
GBT3452.1-28.0X3.55G(2) |
RUBBER O-SEAL RING |
1 |
||
8.4 |
TE354.372A.1-01 |
LEFT BEARING SEAT |
1 |
||
8.5 |
GBT283-NUP307E(2) |
COLUMN ROLLER BEARING |
1 |
||
8.6 |
GBT893.1-80(2) |
CIRCLIPS FOR HOLE |
1 |
||
8.7 |
GBT9877.1-FB52X80X8D(2) |
SEAL RING |
2 |
||
8.8 |
FT250.37.208(2) |
OIL SEAL COLLAR |
1 |

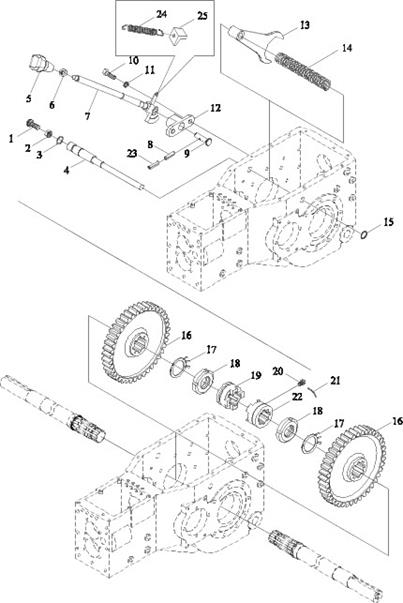

TL02372010000K REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE-2
TL02372010000K REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TL02372010000K(2) |
REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE |
1 |
|||
1 |
FT250.37.323 |
BALL BOLT |
1 |
||
2 |
GBT6172.1-M10-04-A3L |
HEXAGON THIN NUT |
1 |
||
3 |
GBT3452.1-15.0X2.65G |
RUBBER O-SEAL RING |
1 |
||
4 |
TE300.372-03 |
DIFFERENTIAL LOCK FORK SHAFT |
1 |
||
5 |
FT250.41.011 |
PTO RELEASE CONTROL HANDLE |
1 |
||
6 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
7 |
TL02372010001K |
DIFFERENTIAL LOCK CONTROL ROD WELDMENT |
1 |
||
8 |
GBT879.1-3X22 |
SPRING COLUMN PIN |
1 |
||
9 |
FT250.37.322 |
PIN SHAFT |
1 |
||
10 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
2 |
||
11 |
GBT93-10-A3L(2) |
STANDARD SPRING WASHER |
2 |
||
12 |
FT250.37.320 |
FIXING SEAT |
1 |
||
13 |
TE300.372-02 |
DIFFERENTIAL LOCK FORK |
1 |
||
14 |
FT250.37.263 |
DIFFERENTIAL LOCK SPRING |
1 |
||
15 |
Q72220 |
PLUG PIECE |
1 |
||
16 |
TE300.372-01 |
FINAL TRANSMISSION DRIVEN GEAR |
2 |
||
17 |
GBT858-52 |
THRUST WASHER FOR ROUND NUT |
2 |
||
18 |
GBT812-M52X1.5 |
ROUND NUT |
2 |
||
19 |
TE300.372-05 |
RIGHT JAW |
1 |
||
20 |
FT250.37.264 |
LOCKING NUT |
1 |
||
21 |
TE250.212-05 |
LOW CARBON STEEL WIRE |
1 |
||
22 |
TE300.372-04 |
LEFT JAW |
1 |
TL02372010000K REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
GBT879.1-5X22 |
SPRING COLUMN PIN |
1 |
||
24 |
TE250.372B-03 |
RETURN SPRING |
1 |
||
25 |
TE250.372B-04 |
SPRING BRACKET |
1 |

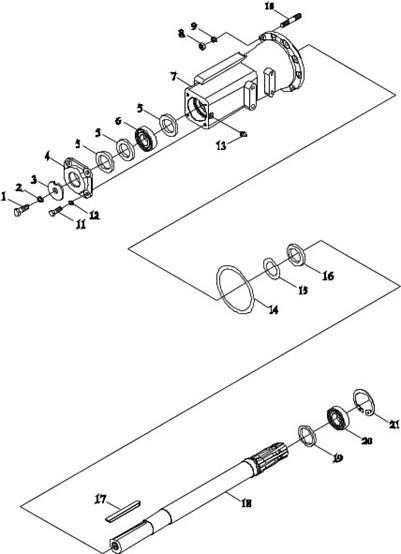

TE300.391 LEFT HALF SHAFT ASSEMBLY
TE300.391 LEFT HALF SHAFT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT5783-M16X35-8.8-A3L |
HEXAGON BOLT |
1 |
||
2 |
GBT93-16-A0P |
STANDARD SPRING WASHER |
1 |
||
3 |
FT250.37.216 |
RETAINER RING |
1 |
||
4 |
FT250.37.214 |
DRIVING SHAFT BEARING COVER |
1 |
||
5 |
GBT9877.1-FB50X72X8D |
SEAL RING |
3 |
||
6 |
GBT276-6210 |
DEEP GROOVE BALL BEARING |
1 |
||
7 |
TE300.391-02 |
LEFT DRIVING SHAFT SLEEVE |
1 |
||
8 |
GBT6171-M12X1.25-10-A2L |
HEXAGON NUT, TYPE-1 |
8 |
||
9 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
8 |
||
10 |
GBT899-AM12-M12X1.25X35-10.9-A 3L |
DOUBLE END STUDS |
8 |
||
11 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
4 |
||
12 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
13 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILLING OIL CUP |
1 |
||
14 |
GBT3452.1-112X3.55G |
RUBBER O-SEAL RING |
1 |
||
15 |
FT250.37.242 |
OIL SEAL SPACER RING |
1 |
||
16 |
GBT9877.1-FB55X75X8D |
SEAL RING |
1 |
||
17 |
FT250.37.215 |
FLAT KEY |
1 |
||
18 |
TE300.391-01 |
DRIVING SHAFT |
1 |
||
19 |
FT250.37.218 |
BEARING RETAINER RING |
1 |
||
20 |
GBT276-6211 |
DEEP GROOVE BALL BEARING |
1 |
||
21 |
GBT893.1-100 |
CIRCLIPS FOR HOLE |
1 |

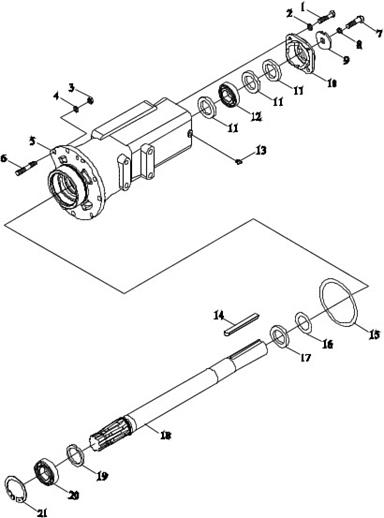

TE300.392 RIGHT HALF SHAFT ASSEMBLY
TE300.392 RIGHT HALF SHAFT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
3 |
GBT6171-M12X1.25-10-A2L |
HEXAGON NUT, TYPE-1 |
8 |
||
4 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
8 |
||
5 |
TE300.392-01 |
RIGHT DRIVING SHAFT SLEEVE |
1 |
||
6 |
GBT899-AM12-M12X1.25X35-10.9-A 3L |
DOUBLE END STUDS |
8 |
||
7 |
GBT5783-M16X35-8.8-A3L |
HEXAGON BOLT |
1 |
||
8 |
GBT93-16-A0P |
STANDARD SPRING WASHER |
1 |
||
9 |
FT250.37.216 |
RETAINER RING |
1 |
||
10 |
FT250.37.214 |
DRIVING SHAFT BEARING COVER |
1 |
||
11 |
GBT9877.1-FB50X72X8D |
SEAL RING |
3 |
||
12 |
GBT276-6210 |
DEEP GROOVE BALL BEARING |
1 |
||
13 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILLING OIL CUP |
1 |
||
14 |
FT250.37.215 |
FLAT KEY |
1 |
||
15 |
GBT3452.1-112X3.55G |
RUBBER O-SEAL RING |
1 |
||
16 |
FT250.37.242 |
OIL SEAL SPACER RING |
1 |
||
17 |
GBT9877.1-FB55X75X8D |
SEAL RING |
1 |
||
18 |
TE300.391-01 |
DRIVING SHAFT |
1 |
||
19 |
FT250.37.218 |
BEARING RETAINER RING |
1 |
||
20 |
GBT276-6211 |
DEEP GROOVE BALL BEARING |
1 |
||
21 |
GBT893.1-100 |
CIRCLIPS FOR HOLE |
1 |
