LOVOL TE2LA404-001K Tractor Parts Catalogue 01
CONTENTS
- 4L23BT-1C9 ENGINE ASSY 1
- TE350.11A AIR FILTER SYSTEM ASSEMBLY 54
- TE354.13 COOLING SYSTEM ASSEMBLY 57
- TE254.133D WATER GUARD NET INSTALLATION ASSEMBLY 63
- TE324.20 CONTROL MECHANISM ASSEMBLY OF ENGINE 66
- TE300.211B CLUTCH SUBASSEMBLY 73
- TE300.212B CLUTCH CONTROL ASSEMBLY 76
- TE250.22 EXHAUST SYSTEM ASSEMBLY 80
- TE254.314G REAR SUPPORTING SEAT ASSEMBLY 83
- TL02311010000 FRONT DRIVING AXLE ASSEMBLY 86
- TE354.312A BRACKET ASSEMBLY 107
- TE254.313G FRONT SUPPORT SEAT ASSEMBLY 110
- TE354.32F FRONT DRIVING WHEEL ASSEMBLY 113
- TE354.34F REAR DRIVING WHEEL ASSEMBLY 116
- TE300.361 SHUTTLE SHIFT ASSEMBLY 119
- TE250.362F SHUTTLE SHIFT CONTROL MECHANISM ASSEMBLY 127
- TE300.371 TRANSMISSION CASE ASSEMBLY 131
- TL02372010000K REAR CENTRAL ASSEMBLY OF TRANSMISSION CASE 138
- TE300.391 LEFT HALF SHAFT ASSEMBLY 146
- TE300.392 RIGHT HALF SHAFT ASSEMBLY 149
- TL01401020000K STEERING WHEEL ASSEMBLY 152
- TE304.402C STEERING PIPE ASSEMBLY 155
- TL01403010000K STEERING PIPE COLUMN ASSEMBLY 161
- TE300.411A PTO SHAFT ASSEMBLY 164
- TE1L412040000K PTO GEAR ASSEMBLY 167
- TL02413010000K PTO CONTROL MECHANISM ASSEMBLY 171
- TE254.421B TRANSFER CASE ASSEMBLY 175
- TE354.422 TRANSFER CASE TRANSMISSION SHAFT ASSEMBLY 179
- TE254.423A TRANSFER CASE CONTROL ASSEMBLY 182
- TE354.431A BRAKE ASSEMBLY 186
- TE320.433 BRAKE CONTROL MECHANISM ASSEMBLY 189
- TL02440010000K SEAT ASSEMBLY 193
- TL02452060000K FLOOR ASSEMBLY 196
- TE250.471D BONNET INSTALLATION ASSEMBLY 201
- TE250.472A DASHBOARD INSTALLATION ASSEMBLY 204
- TE250.476E PNEUMATIC SPRING INSTALLATION ASSEMBLY 207
- TL01476020000 PORTAL FRAME INSTALLATION ASSEMBLY 210
- TE250.477 BONNET LOCK INSTALLATION ASSEMBLY 213
- TL01481190000K ENGINE HARNESS INSTALLATION ASSEMBLY 216
- TL02482010000K BODY HARNESS INSTALLATION ASSEMBLY 219
- TL01483020000K FRONT LAMP HARNESS INSTALLATION ASSEMBLY 223
- TL02484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY 226
- TE300.485B BATTERY INSTALLATION ASSEMBLY 230
- TE2S487020000K COMBINED INSTRUMENT ASSEMBLY 233
- FT300.49.001 TOOL BOX ASSEMBLY 236
- TL01501060000K FUEL OIL TANK ASSEMBLY 239
- TE300.53A TOW EQUIPMENT INSTALLATION ASSEMBLY 242
- TE300.55 LIFTER INSTALLATION ASSEMBLY 245
- TE300.56 SUSPENSION ASSEMBLY 262
- FT250.57.001 DISTRIBUTOR ASSEMBLY 270
- TE354.581B OIL PUMP PIPE ASSEMBLY 273
- TE354.582D MULTI-WAY VALVE OIL PIPE ASSEMBLY 276
- TE300.583A SIMPLE HYDRAULIC OUTPUT INSTALLATION ASSEMBLY 283
- TA600.62 SAFETY BELT INSTALLATION ASSEMBLY 286
- FT250.74.001 FRONT BALLAST ASSEMBLY 289
- FT250.91B.001 REAR BALLAST ASSEMBLY 292
4L23BT-1C9 ENGINE ASSY-1
4L23BT-1C9 ENGINE ASSY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
0 |
4L23BT-1C9 |
ENGINE ASSY |
1 |
||
1 |
4L22-01029 |
GENERATOR ADJUSTABLE SPPORT |
1 |
||
2 |
GBT97.1-8 |
WASHER |
1 |
||
3 |
GBT93-8 |
WASHER |
35 |
||
4 |
GBT5783-M8X35-8.8 |
BOLT |
1 |
||
5 |
GBT6170-M8 |
NUT |
4 |
||
6 |
GBT898-AM8X65 |
STUD |
1 |
||
7 |
4L22BT-01006 |
WATER PUMP REAR COVER GASKET |
1 |
||
8 |
GBT898-AM8X90-8.8 |
STUD |
1 |
||
9 |
GBT898-AM8X60 |
STUD |
2 |
||
10 |
4L23BT-01110 |
CYLINDER BLOCK |
1 |
||
11 |
GBT5782-M8X55-8.8 |
STUD |
5 |
||
12 |
L375-01007M1 |
GEAR CHAMBER GASKET |
1 |
||
13 |
GBT5783-M8X20 |
BOLT |
2 |
||
14 |
D495QB-03105 |
BLIND PLUG Φ42 |
2 |
||
15 |
GBT5783-M8X16-8.8(2) |
BOLT |
2 |
||
16 |
GBT119-B8X60 |
PIN |
1 |
||
17 |
4L22TDI-01021 |
IDLE GEAR SHAFT BOLT |
2 |
||
18 |
L375-01104 |
MAIN OIL LINE PLUG |
1 |
||
19 |
GBT5782-M8X55-8.8(2) |
STUD |
2 |
||
20 |
4L22-010140 |
MAIN BEARING |
1 |
||
25 |
4L22-01007/01008 |
CRANKSHAFT THRUST PIECE |
2 |
||
28 |
D495QB-03109 |
BOWL SHIM Φ12 |
1 |
4L23BT-1C9 ENGINE ASSY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
29 |
L375-01027 |
OIL FILTER GASKET |
1 |
||
29 |
KM385T-01027-1(2) |
JOINT.FILTER |
1 |
||
30 |
GBT5782-M8X50-8.8 |
BOLT |
1 |
||
31 |
GBT5783-M8X25 |
BOLT |
1 |
||
32 |
L375-01035 |
OIL PRESSURE GAUGE JOINT |
1 |
||
33 |
D495QB-01024 |
BOWL SHIM Φ32 |
3 |
||
34 |
D495QB-06111-1 |
SCREW PLUG |
1 |
||
35 |
L375-01105-1 |
TAPER PLUG |
5 |
||
36 |
4L22-01800 |
OIL PRESSURE ADJUSTING VALVE |
1 |
||
37 |
4L22-01026 |
SCREW PLUG |
1 |
||
38 |
4TD55A-01610 |
DRAIN VALVE BLOCK |
1 |
||
38.1 |
4TD55A-01620 |
WATER DRAIN VALVE PIPE |
1 |
||
39 |
4L22-01700 |
NOZZLE |
4 |
||
40 |
4L22-01024 |
WASHER |
4 |
||
41 |
4L22-01025 |
BOLT FOR NOZZLE |
4 |

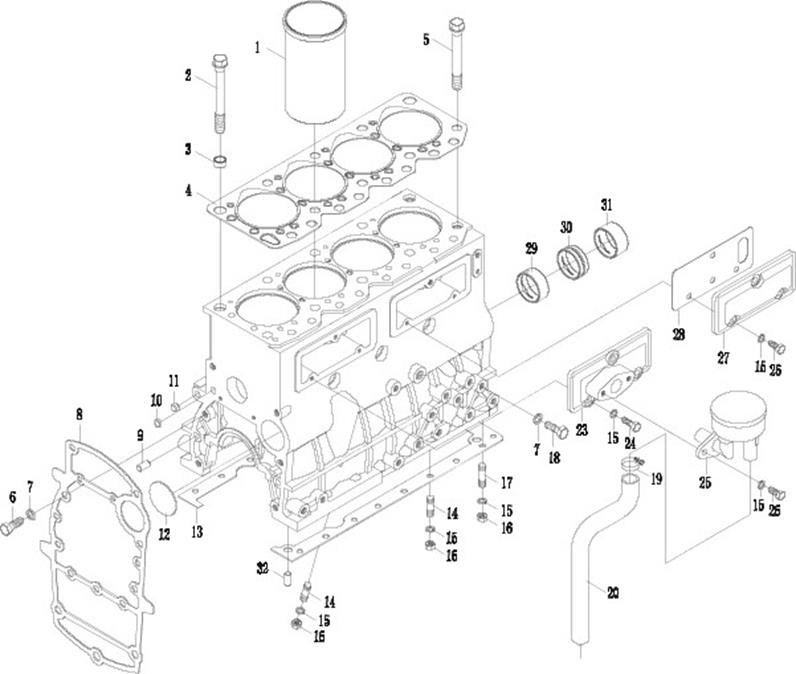

4L23BT-1C9 ENGINE ASSY-2
4L23BT-1C9 ENGINE ASSY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
4L23-01003 |
CYLINDER BUSH |
4 |
||
2 |
4L22BT-01005 |
CYLINDER COVER BOLT |
8 |
||
3 |
L375-01103 |
LOCATING SLEEVE |
2 |
||
4 |
4L23BT-01002P |
CYLINDER COVER GASKET |
1 |
||
5 |
4L22BT-01005(2) |
CYLINDER COVER BOLT |
2 |
||
6 |
GBT5783-M10X30-8.8 |
BOLT |
11 |
||
7 |
GBT93-10 |
WASHER |
18 |
||
8 |
LL385BT-01018 |
FLYWHEEL HOUSING GASKET |
1 |
||
9 |
GBT119-B10X20 |
PIN |
2 |
||
10 |
L375-01115 |
PLUG PIECE |
2 |
||
11 |
L375-01104(2) |
MAIN OIL LINE PLUG |
1 |
||
12 |
L375-01102 |
PLUG PIECE |
1 |
||
13 |
4L22BT-01017M1 |
OIL SUMP GASKET |
1 |
||
14 |
GBT898-AM8X20 |
STUD |
20 |
||
15 |
GBT93-8(2) |
WASHER |
30 |
||
16 |
GBT6170-M8(2) |
NUT |
22 |
||
17 |
GBT898-AM8X25 |
STUD |
2 |
||
18 |
GBT5783-M10X25 |
BOLT |
6 |
||
19 |
QCT619-16-27(2) |
C-TYPE WORM TRANSMISSION HOSE CLAMP |
1 |
||
20 |
4L22BT-01203 |
BREATHER PIPE |
1 |
||
23 |
KM485QB-01013 |
SIDE COVER 2 |
1 |
||
24 |
GBT5783-M8X20(2) |
BOLT |
3 |
4L23BT-1C9 ENGINE ASSY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
25 |
KM485QB-01011 |
BREATHER PARTS |
1 |
||
26 |
GBT5783-M8X15 |
BOLT |
3 |
||
27 |
LL480B-01012HS |
SIDE COVER 1 |
1 |
||
28 |
LL480-01014M1 |
SIDE COVER SPACER |
2 |
||
29 |
4L22-01117 |
REAR BUSH OF CAMSHAFT |
1 |
||
30 |
4L22-01116 |
MIDDLE BUSH OF CAMSHAFT |
1 |
||
31 |
4L22-01115 |
FRONT BUSH OR CAMSHAFT |
1 |
||
32 |
GBT119-C12X16 |
PIN |
2 |
