LOVOL TE254-L161Q102K Tractor Parts Catalogue 12

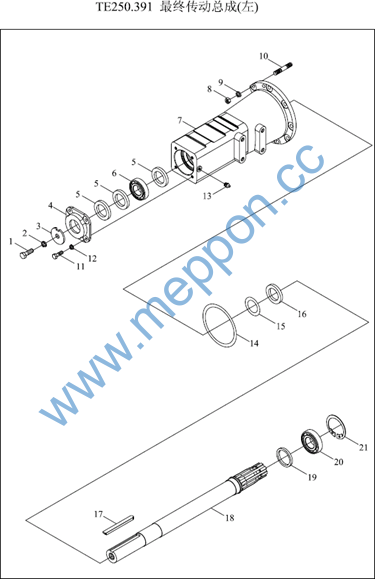

TE250.391 39.1-最终传动总成(左) 39.1-FINAL TRANSMISSION ASSEMBLY (LEFT)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
10 |
GBT898-AM12-M12X1.25X30-A2L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
11 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
12 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
13 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
14 |
GBT3452.1-112X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
15 |
FT250.37.242 |
油封隔圈 |
OIL SEAL SPACER RING |
1 |
2011-11_ |
16 |
GBT9877.1-B55X75X8D |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
17 |
FT250.37.215 |
平键 |
FLAT KEY |
1 |
2011-11_ |
18 |
FT250.37B.212 |
驱动轴 |
DRIVING SHAFT |
1 |
2011-11_ |
19 |
FT250.37.218 |
轴承挡圈 |
BEARING RETAINER RING |
1 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
1 |
2011-11_ |
20 |
GBT276-6211 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
21 |
GBT893.1-100 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
3 |
FT250.37.216 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
4 |
FT250.37.214 |
驱动轴轴承盖 |
DRIVING SHAFT BEARING COVER |
1 |
2011-11_ |
5 |
GBT9877.1-B50X72X8 |
内包骨架旋转轴唇形密封 |
O RING |
3 |
2011-11_ |
6 |
GBT276-6210 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
7 |
FT250.37B.226 |
左驱动轴套管 |
LEFT DRIVING SHAFT SLEEVE |
1 |
2011-11_ |
8 |
GBT6171-M12X1.25-10-A2L |
螺母 |
NUT |
8 |
2011-11_ |
9 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |

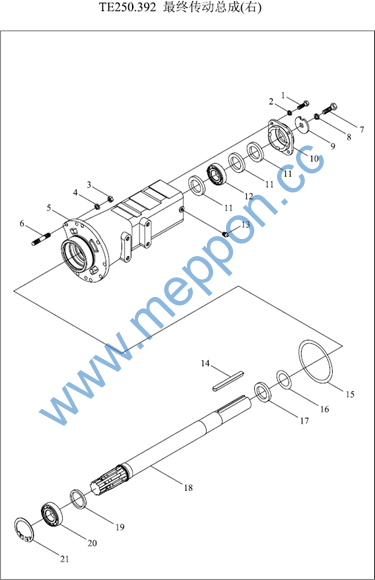

TE250.392 39.2-最终传动总成(右) 39.2-FINAL TRANSMISSION ASSEMBLY (RIGHT)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
10 |
FT250.37.214 |
驱动轴轴承盖 |
DRIVING SHAFT BEARING COVER |
1 |
2011-11_ |
11 |
GBT9877.1-B50X72X8 |
内包骨架旋转轴唇形密封 |
O RING |
3 |
2011-11_ |
12 |
GBT276-6210 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
13 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
14 |
FT250.37.215 |
平键 |
FLAT KEY |
1 |
2011-11_ |
15 |
GBT3452.1-112X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
16 |
FT250.37.242 |
油封隔圈 |
OIL SEAL SPACER RING |
1 |
2011-11_ |
17 |
GBT9877.1-B55X75X8 |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
18 |
FT250.37B.212 |
驱动轴 |
DRIVING SHAFT |
1 |
2011-11_ |
19 |
FT250.37.218 |
轴承挡圈 |
BEARING RETAINER RING |
1 |
2011-11_ |
2 |
GBT93-10-AOP |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
20 |
GBT276-6211 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
21 |
GBT893.1-100 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
3 |
GBT6171-M12X1.25-A2L |
螺母 |
NUT |
8 |
2011-11_ |
4 |
GBT93-12-AOP |
垫圈 |
WASHER |
8 |
2011-11_ |
5 |
FT250.37B.217 |
右驱动轴套管 |
RIGHT DRIVING SHAFT SLEEVE |
1 |
2011-11_ |
6 |
GBT898-AM12-M12X1.25X30-A2L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
7 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
8 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
1 |
2011-11_ |
9 |
FT250.37.216 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
TE250.401GZC 40.1-转向盘 STEERING PLATE
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE250.401G |
转向盘总成 |
STEERING WHEEL ASSEMBLY |
1 |
2012-01_ |

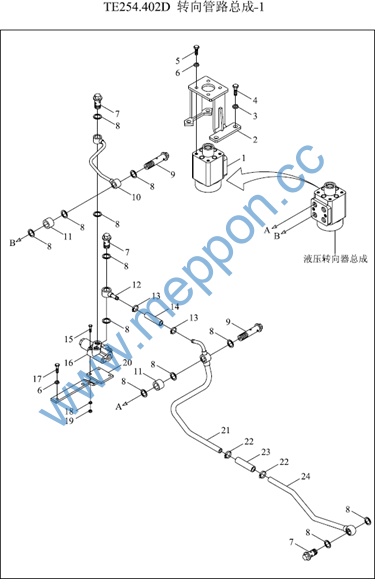

TE254.402D-1 40.2.1-转向管路总成-1 STEERING PIPE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT254.40.028 |
液压转向器总成 |
HYDRAULIC STEERING MECHANISM ASSEMBLY |
1 |
2011-11_ |
10 |
TE254.402C.3 |
转向器进油钢管总成 |
REDIRECTOR OIL INLET STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
11 |
FT254.40A.114 |
短接管 |
SHORT CONNECTING PIPE |
2 |
2011-11_ |
12 |
TE254.402C.7 |
回油短管焊合 |
OIL RETURN SHORT PIPE WELDMENT |
1 |
2011-11_ |
13 |
Q67627 |
软管环箍27 |
HOSE HOOP 27 |
2 |
2011-11_ |
14 |
TE254.402C-01 |
回油胶管 |
OIL RETURN RUBBER HOSE |
1 |
2011-11_ |
15 |
GBT5782-M8X60-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
16 |
FT254.40.030 |
单路稳定分流阀 |
SINGLE-WAY STABILIZER DIVERTER VALVE |
1 |
2011-11_ |
17 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
18 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
19 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
2 |
TE254.402A.6 |
转向器支架焊合 |
REDIRECTOR BRACKET WELDMENT |
1 |
2011-11_ |
20 |
TE254.402A.7 |
分流阀支架焊合 |
DIVERTER VALVE BRACKET WELDMENT |
1 |
2011-11_ |
21 |
TE254.402C.4 |
回油钢管总成 |
OIL RETURNING TUBE ASSEMBLY |
1 |
2009-09_ |
21 |
TE304.402B.3 |
回油管焊合总成 |
OIL RETURN STEEL PIPE ASSEMBLY |
1 |
2011-11_ |
22 |
Q67638 |
A型蜗杆传动式软管环箍 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
23 |
TE254.402A-01 |
回油胶管 |
OIL RETURN RUBBER HOSE |
1 |
2011-11_ |
24 |
TE254.402A.11 |
回油钢管总成二 |
OIL RETURN STEEL PIPE ASSEMBLY 2 |
1 |
2009-09_ |
24 |
TE254.402D.3 |
回油钢管总成 |
OIL RETURNING TUBE ASSEMBLY |
1 |
2011-12_ |
3 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
3 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
4 |
GBT5783-M14X35-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
5 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
6 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
7 |
FT254.40.102 |
空心螺栓 |
HOLLOW BOLT |
3 |
2011-11_ |
TE254.402D-1 40.2.1-转向管路总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
JBT982-20 FT254.40A.112 |
组合密封垫圈空心螺栓(1) |
COMBINED SEAL GASKET HOLLOW BOLT (1) |
12 2 |
2011-11_ 2011-11_ |

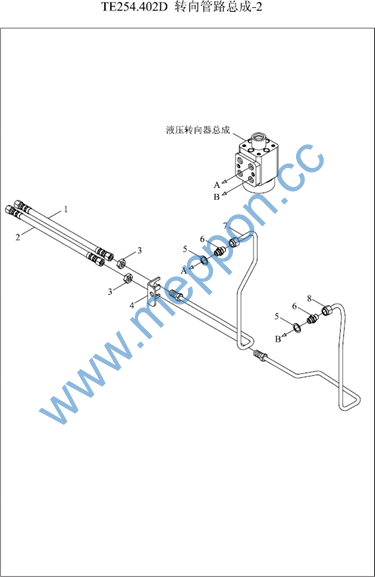

TE254.402D-2 40.2.2-转向管路总成-2 STEERING PIPE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE254.402D.5 |
左高压输油胶管总成 |
LEFT HIGH PRESSURE OIL SUPPLY RUBBER |
1 |
2011-11_ |
2 |
TE254.402D.6 |
右高压输油胶管总成 |
HOSE ASSEMBLY |
1 |
2011-11_ |
3 |
GBT6173-M16X1.5-A3L |
六角薄螺母 |
RIGHT HIGH PRESSURE OIL SUPPLY RUBBER |
2 |
2011-11_ |
4 |
TE254.402D-02 |
油管支架 |
PIPE ASSEMBLY |
1 |
2011-11_ |
5 |
JBT982-20 |
组合密封垫圈 |
NUT |
2 |
2011-11_ |
OIL PIPE BRACKET |
|||||
6 |
TE250.402A-05 |
卡套式端直通接头体 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
7 |
TE254.402D.1 |
左输油钢管总成 |
1 |
2011-11_ |
|
8 |
TE254.402D.2 |
右输油钢管总成 |
STRAIGHT PIPE JOINT BODY |
1 |
2011-11_ |
8 |
TE254.402D.2 |
右输油钢管总成 |
LEFT STEEL OIL PIPE ASSEMBLY |
1 |
2011-11_ |
RIGHT OIL STEEL PIPE ASSEMBLY |
|||||
RIGHT OIL STEEL PIPE ASSEMBLY |
