LOVOL TE250-L161A45K Tractor Parts Catalogue 19
TE250.80 80-拖车气制动总成 80-TRAILER AIR BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.80.136 |
STEEL BAND RUBBER WASHER |
2 |
2011-11_ |
10 |
FT250.80.024 |
PNEUMATIC BRAKE VALVE ASSEMBLY |
1 |
2011-11_ |
11 |
GBT70.3-M10X30-A3L |
SCREW |
2 |
2011-11_ |
11 |
GBT70.3-M10X30-A3L |
SCREW |
2 |
2011-11_ |
12 |
FT250.80.144 |
PIPE CLAMP Ⅲ |
1 |
2011-11_ |
13 |
FT300.80.034 |
SAFETY VALVE ASSEMBLY |
1 |
2011-11_ |
14 |
TE250.80.2 |
AIR PRESSURE GAUGE CONNECTING PIPE ASSEMBLY |
1 |
2011-11_ |
15 |
TE250.80.4a |
AIR HOLDER |
1 |
2011-11_ |
16 |
FT300.80.033 |
DRAIN VALVE ASSEMBLY |
1 |
2011-11_ |
17 |
FT250.80.142 |
PIPE CLAMP I |
1 |
2011-11_ |
18 |
TE250.80.3a |
PNEUMATIC BRAKE HOSE COMBINATION |
1 |
2011-11_ |
19 |
FT300.80.104 |
EXHAUST PIPE JOINT |
1 |
2011-11_ |
2 |
FT250.80.016 |
STEEL BAND WELDMENT |
2 |
2011-11_ |
20 |
FT300.80.013 |
AIR CONVEYING PIPE ASSEMBLY |
1 |
2011-11_ |
21 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
22 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
23 |
GBT6170-M10-A3L |
NUT |
3 |
2011-11_ |
24 |
GBT5781-M8X20-A2L |
BOLT |
1 |
2011-11_ |
24 |
GBT5781-M8X20-A2L |
BOLT |
1 |
2011-11_ |
25 |
FT250.80.143 |
PIPE CLAMP II |
1 |
2011-11_ |
26 |
TE250.80.1 |
AIR COMPRESSOR OUTLET PIPE ASSEMBLY |
1 |
2011-11_ |
27 |
FT300.80.101a |
PIPE CLAMP |
1 |
2011-11_ |
3 |
GBT97.1-8-A0P |
WASHER |
5 |
2011-11_ |
4 |
GBT93-8-A0P |
WASHER |
5 |
2011-11_ |
5 |
GBT6170-M8-A2L |
NUT |
5 |
2011-11_ |
TE250.80 80-拖车气制动总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
6 7 8 9 |
FT250.80.101 FT300.80.105 GBT882-B10X30-A0P GBT91-2.5X25-A0P |
ADJUSTING FORK PIN PIN |
1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

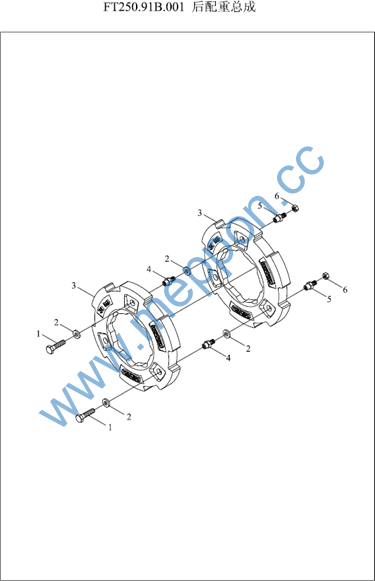

FT250.91B.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 1 2 3
4 5 6 |
GBT5783-M16X1.5X35-A3L GBT5783-M16X30-8.8-A3L TE350.91-04 FT650.34.104 FT250.91B.101
FT250.91B.103 FT250.91B.102 GBT6171-M16X1.5-A3L |
BOLT BOLT BOLT WASHER REAR BALLAST
BALLAST SCREW II BALLAST SCREW I NUT |
3 3 3 6 2
3 3 3 |
2011-11_ 2004-01_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

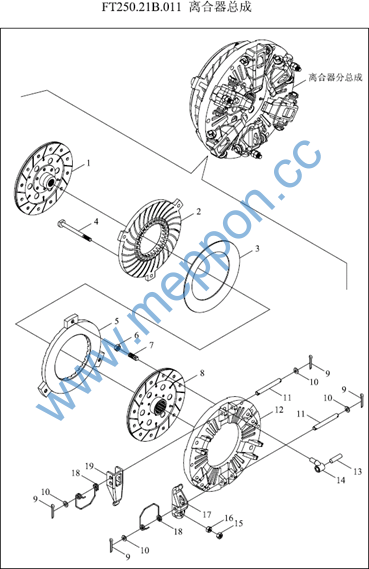

FT250.21B.011 离合器分总成 CLUTCH SUBASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.21B.014 |
AUXILIARY FRICTION PIECE ASSEMBLY |
1 |
|
1 |
FT200.21B.014 |
AUXILIARY CLUTCH DRIVEN PLATE ASSEMBLY |
1 |
|
10 |
GBT848-10-Zn.D |
WASHER |
12 |
|
11 |
FT300.21B.111 |
LONG PIN |
6 |
|
12 |
FT250.21B.115 |
CLUTCH COVER |
1 |
|
12 |
FT200.21B.115 |
CLUTCH COVER |
1 |
|
13 |
FT300.21B.109 |
PIN |
3 |
|
14 |
FT250.21B.114 |
TOP ROD |
1 |
|
14 |
FT200.21B.114 |
MAIN CLUTCH RELEASE PULL ROD |
1 |
|
15 |
GBT6171-M8X1-Zn.D |
NUT |
3 |
|
16 |
FT300.21B.105 |
BALL NUT |
3 |
|
16 |
FT300.21B.105 |
BALL NUT |
3 |
|
17 |
FT200.21B.118 |
AUXILIARY CLUTCH RELEASE LEVER |
3 |
|
17 |
FT250.21B.118 |
AUXILIARY CLUTCH RELEASE LEVER |
3 |
|
18 |
FT250.21B.121 |
RELEASE ROD SPRING |
6 |
|
18 |
FT200.21B.116 |
CLUTCH RELEASE LEVER SPRING |
6 |
|
19 |
FT200.21B.117 |
MAIN CLUTCH RELEASE LEVER |
3 |
|
19 |
FT200.21B.117 |
MAIN CLUTCH RELEASE LEVER |
3 |
|
19 |
FT250.21B.117 |
MAIN CLUTCH RELEASE LEVER |
3 |
|
2 |
FT250.21B.112 |
AUXILIARY CLUTCH PRESSURE PLATE |
1 |
|
3 |
FT250.21B.105 |
DISC SPRING |
1 |
|
3 |
FT250.21B.105 |
DISC SPRING |
1 |
|
4 |
FT400.21B.104 |
AUXILIARY CLUTCH PULL ROD |
3 |
|
5 |
FT250.21B.126 |
PRESSURE PLATE |
1 |
2011-11_ |
5 |
FT250.21B.113 |
MAIN CLUTCH PRESSURE PLATE |
1 |
FT250.21B.011 离合器分总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
5 6 6 7 8
8 9 9 |
FT200.21B.113 GBT6173-M10X1-Zn.D GBT6173-M10X1-Zn.D FT200.21B.110 FT200.21B.015/017
FT250.21B.017 GBT91-3.2X20-A0P GBT91-3.2X20-A0P |
MAIN CLUTCH PRESSURE PLATE NUT NUT MAIN CLUTCH ADJUSTING SCREW ведомый диск
MAIN CLUTCH DRIVEN PLATE ASSEMBLY PIN PIN |
1 3 3 3 1
1 12 12 |
