LOVOL TE250-L161A45K Tractor Parts Catalogue 15
TE250.485 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 7 8 |
FT250.48.027 GBT5783-M6X20-A2L GBT93-6-A0P GBT97.1-6-A0P TE250.485-02
TG1204.485.4 TE250.24B.1L TE250.485-01 |
BATTERY POSITIVE CABLE ASSEMBLY BOLT SPRING WASHER WASHER BATTERY PRESS PLATE
SERIAL POWER LINE (2) BATTERY BATTERY MAT |
1 2 2 1 1
1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

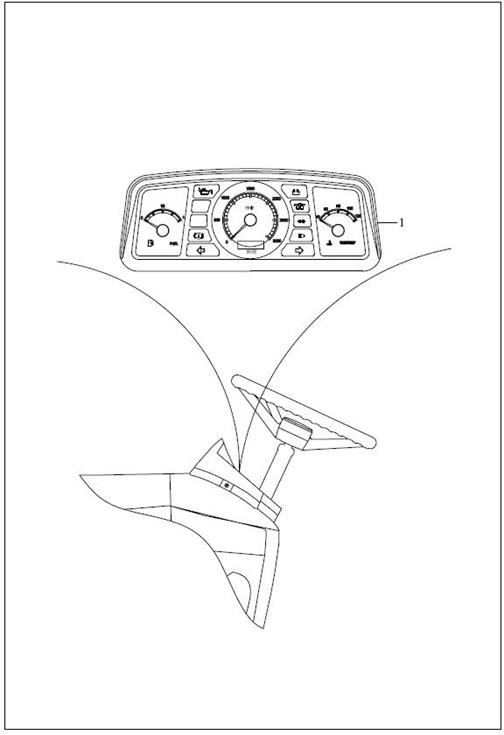

TE250.487ZC 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 |
TE250.487 TE250.487 |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 |
FT250.49.001 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
GBT5781-M8X20-Zn.D FT250.49.010 GBT97.1-8 GBT93-8-Zn.D GBT6170-M8-Zn.D |
BOLT TOOL BOX ASSEMBLY WASHER WASHER NUT |
2 1 2 2 2 |
2011-11_ 2011-11_ 2011-11_ 2004-01_ 2011-11_ |
TE250.50 50-燃油箱总成
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TA650.502.3 |
OIL TANK COVER ASSEMBLY |
1 |
2011-11_ |
10 |
FT250.50.013 |
STEEL BAND WELDMENT |
1 |
2011-11_ |
11 |
FT250.50.102 |
STEEL BAND RUBBER WASHER |
2 |
2004-01_ |
11 |
FT65.50.209a |
OIL TANK UPPER RUBBER STRIP |
2 |
2009-04_ |
12 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
13 |
TE250.50-02 |
OIL TANK RUBBER WASHER |
1 |
2011-11_ |
14 |
TE250.50.2 |
OIL TANK SUPPORT PLATE WELDMENT |
1 |
2011-11_ |
15 |
TE250.50-01 |
OIL TANK FRONT BRACKET |
1 |
2011-11_ |
16 |
GBT93-10-A0P |
WASHER |
8 |
2011-11_ |
17 |
GBT6170-M10-A3L |
NUT |
8 |
2011-11_ |
18 |
TE250.50.3 |
OIL TANK REAR BRACKET WELDMENT |
0 |
2004-01_ |
18 |
TE300.50C.2 |
OIL TANK REAR BRACKET WELDMENT |
1 |
2010-09_ |
19 |
GBT5783-M10X20-A3L |
BOLT |
4 |
2011-11_ |
2 |
FT250.50.015a |
FILTER MESH ASSEMBLY |
1 |
2011-11_ |
3 |
TE250.50.1 |
FUEL TANK WELDMENT |
1 |
2011-11_ |
4 |
FT250.50.104 |
STEEL BAND RUBBER CLAMP |
2 |
2011-11_ |
5 |
FT65.50.106 |
HOLLOW BOLT |
1 |
2011-11_ |
6 |
JBT982-14 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
6 |
JBT982-14 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
7 |
FT250.50.023 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
2011-11_ |
8 |
FT65.50.033 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
8 |
FT65.50.033 |
SEDIMENT CUP ASSEMBLY |
1 |
2011-11_ |
9 |
FT250.50.107 |
OIL DISCHARGING PLUG |
1 |
2011-11_ |
TE250.55-1 55.1-提升器装配总成-1 LIFTER INSTALLATION ASSEMBLY-7-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
TE250.54.013 |
OIL SUCTION FILTER ASSEMBLY |
1 |
2011-11_ |
0 |
TE250.55.2a |
1 |
2011-03_ |
|
0 |
TE250.55.010 |
CYLINDER HEAD ASSEMBLY |
1 |
2011-11_ |
0 |
TE250.55.2 |
1 |
||
0 |
TE250.55.1a |
LIFTER INSTALLATION ASSEMBLY |
1 |
2011-11_ |
0.1 |
TE250.55.1a-B02223 |
RISER KIT |
1 |
|
1 |
GBT829-4X20 |
SCREW |
1 |
2011-11_ |
1 |
GBT829-4X20 |
SCREW |
1 |
2011-11_ |
10 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
10 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
11 |
GBT93-14 |
WASHER |
4 |
2011-11_ |
11 |
GBT93-14 |
WASHER |
4 |
2011-11_ |
12 |
GBT5782-M14X60-A3L |
BOLT |
2 |
2004-01_ |
13 |
GBT828-M5X6X4 |
SLOTTED PAN HEAD SET SETSCREWS WITH DOG POINT |
1 |
2011-11_ |
14 |
GBT97.1-5 |
WASHER |
1 |
2011-11_ |
15 |
YT18.55.152 |
HEX BOLT |
2 |
2011-11_ |
16 |
TE250.55.126 |
CYLINDER HEAD |
1 |
2011-11_ |
17 |
TE250.55.112 |
O RING |
1 |
2011-11_ |
18 |
TE250.55.200 |
RECTANGULAR RETAINER RING FOR SHAFT |
1 |
2011-11_ |
19 |
TE250.55.102 |
CYLINDER TRUNK |
1 |
2011-11_ |
2 |
FT65.55.140 |
HANDLE WHEEL |
1 |
2011-11_ |
20 |
GBT3452.1-60X5.3 |
O-SEAL RING |
2 |
2011-11_ |
21 |
220-1.55.130 |
PISTON |
1 |
2011-11_ |
22 |
220-1.55.161 |
RETAINER RING |
1 |
2011-11_ |
23 |
25.55.207 |
PISTON BALL SEAT |
1 |
2011-11_ |
TE250.55-1 55.1-提升器装配总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
24 |
GBT5783-M8X20 |
BOLT |
17 |
2011-11_ |
24 |
GBT5783-M8X20 |
BOLT |
17 |
2011-11_ |
25 |
GBT93-8 |
WASHER 8 |
16 |
2011-11_ |
26 |
TE250.55.115-1 |
LIFTER HOUSING BOTTOM PLATE |
1 |
2011-11_ |
27 |
TE250.55.116-1 |
BOTTOM PLATE PAPER GASKET |
1 |
2011-11_ |
28 |
TE250.55.101 |
LIFTER HOUSING |
1 |
2011-11_ |
29 |
JB982-20 |
COMBINED GASKET |
2 |
2011-11_ |
3 |
300.55.138 |
PIN |
1 |
2011-11_ |
30 |
TE250.55.108 |
OIL DISCHARGING SCREW PLUG |
2 |
2011-11_ |
31 |
TE250.55.014 |
LEFT LIFTING ARM ASSEMBLY |
1 |
2011-11_ |
32 |
18.55.111 |
THRUST WASHER |
1 |
2011-11_ |
33 |
TE250.55.109 |
LIFTING SHAFT |
1 |
2011-11_ |
34 |
GBT1234-12X1.9 |
O RING |
2 |
2011-11_ |
35 |
TE250.55.103 |
JOINT |
1 |
2011-11_ |
35 |
TE250.55.103 |
JOINT |
1 |
2011-11_ |
36 |
TE250.55.012 |
OIL DIPSTICK PIPE WELDMENT |
1 |
2011-11_ |
37 |
GBT5783-M8X25 |
BOLT |
4 |
2011-11_ |
38 |
TE250.55.159 |
REAR END COVER PAPER GASKET |
1 |
2011-11_ |
39 |
18.55.141 |
LIMITING PIN |
1 |
2011-11_ |
4 |
FT250.55.128A |
ADJUSTING VALVE ROD |
1 |
2011-11_ |
40 |
TE250.55.015 |
REAR END COVER ASSEMBLY |
1 |
2011-11_ |
41 |
GBT97.1-20 |
WASHER |
1 |
2011-11_ |
42 |
18.55.108 |
OIL DISCHARGING PLUG |
1 |
2011-11_ |
43 |
GBT93-10 |
WASHER 10 |
8 |
2011-11_ |
44 |
GBT5782-M10X45 |
BOLT |
8 |
2011-11_ |
