LOVOL TE250-L161A45K Tractor Parts Catalogue 08
TE250.36F 36-离合器壳总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4.4 5 6 6 7
8 9 |
FT250.36.103 FT250.36.110 GBT93-14-A0P GBT93-14-A0P GBT5781-M14X20-A3L
GBT5783-M10X35-A3L GBT93-10-A0P |
ROCKER SHAFT LONG BUSH INSPECTION HOLE SIDE COVER SPRING WASHER SPRING WASHER BOLT
BOLT WASHER |
1 1 4 4 4
1 15 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |

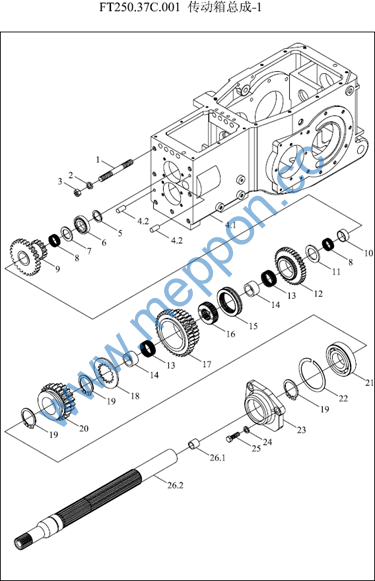

FT250.37C.001-1 37.1-传动箱总成-1 TRANSMISSION CASE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT898-AM14-M14X1.5X35-A3L |
8.8-A3L STUD |
7 |
2011-11_ |
10 |
FT250.37.139 |
SHORT SPACER |
1 |
2011-11_ |
11 |
FT250.37.138 |
IV DRIVING GEAR RETAINING RING |
1 |
2011-11_ |
12 |
FT250.37.140 |
IV DRIVING GEAR |
1 |
2011-11_ |
14 |
FT250.37.134 |
GEAR SLIDING SLEEVE |
2 |
2011-11_ |
15 |
FT250.37.136 |
SHIFT COLLAR |
1 |
2011-11_ |
16 |
FT250.37.135 |
MESH GEAR SEAT |
1 |
2011-11_ |
17 |
FT250.37.144 |
Ⅲ DRIVING GEAR |
1 |
2011-11_ |
18 |
FT250.37.133 |
Ⅲ DRIVING GEAR RETAINER RING |
1 |
2011-11_ |
19 |
GBT894.1-34 |
SNAP RING |
3 |
2011-11_ |
2 |
GBT93-14-A0P |
SPRING WASHER |
7 |
2011-11_ |
2 |
GBT93-14-A0P |
SPRING WASHER |
7 |
2011-11_ |
20 |
FT250.37.130 |
I-II SLIDING GEAR |
1 |
2011-11_ |
21 |
GBT276-6207N |
BEARING |
1 |
2011-11_ |
22 |
GBT305-72-78.6 |
THRUST RING |
1 |
2004-01_ |
23 |
FT250.37.128 |
1ST SHAFT FRONT BEARING COVER |
1 |
2011-11_ |
24 |
GBT93-10-A0P |
WASHER |
3 |
2011-11_ |
25 |
GBT5783-M10X25-A2L |
BOLT |
3 |
2011-11_ |
26 |
FT250.37A.014 |
FIRST SHAFT ASSEMBLY |
1 |
2011-11_ |
26.1 |
FT250.37A.137 |
SHAFT SLEEVE |
1 |
2011-11_ |
26.2 |
FT250.37A.132 |
FIRST SHAFT |
1 |
2011-11_ |
3 |
GBT6171-M14X1.5-A3L |
NUT |
7 |
2011-11_ |
4 |
FT250.37B.011a |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2011-08_ |
4 |
FT250.37B.011 |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2004-01_ |
4 |
FT250.37.011 |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2004-01_ |
FT250.37C.001-1 37.1-传动箱总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4 |
FT250.37.011 |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2004-01_ |
4 |
FT250.37.011a |
TRANSMISSION CASE SHELL ASSEMBLY |
1 |
2011-08_ |
4.1 |
FT250.37.101 |
TRANSMISSION CASE SHELL |
1 |
2011-11_ |
4.2 |
GBT119.1-10m6X26-A0P |
PIN |
2 |
2011-11_ |
5 |
FT250.37A.272 |
PLATE;THRUST |
1 |
2011-11_ |
6 |
GBT283-NJ206E |
BEARING |
1 |
2011-11_ |
7 |
FT250.37A.147 |
1ST SHAFT ASSISTANT GEARSHIFT SLEEVE |
1 |
2011-11_ |
8 |
JBT7918-K30X35X27 |
NEEDLE AND CARRIER UNIT |
2 |
2004-01_ |
9 |
FT250.37.146 |
HIGH AND LOW GEAR FIXING GEAR |
1 |
2011-11_ |

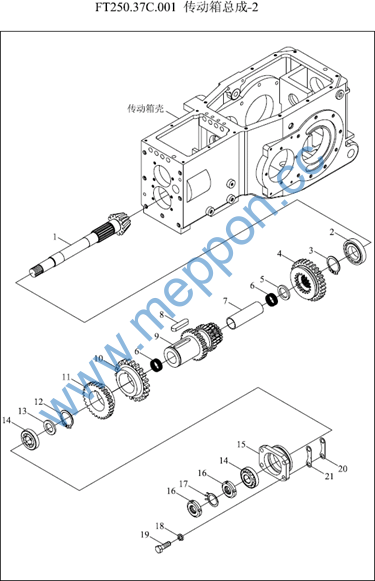

FT250.37C.001-2 37.2-传动箱总成-2 TRANSMISSION CASE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.37.102a |
II SHAFT |
1 |
2011-08_ |
1 |
FT250.37.102 |
II SHAFT |
1 |
2004-01_ |
10 |
FT250.37.119 |
I DRIVEN GEAR |
1 |
2011-11_ |
11 |
FT250.37.120 |
Ⅱ DRIVEN GEAR |
1 |
2011-11_ |
12 |
GBT894.1-55 |
SNAP RING |
1 |
2011-11_ |
13 |
FT250.37.110 |
SHAFT-2 FRONT THRUST RING |
1 |
2004-01_ |
13 |
FT250.37.110a |
SHAFT-2 FRONT THRUST RING |
1 |
2011-08_ |
14 |
GBT297-31306 |
BEARING |
2 |
2011-11_ |
14 |
GBT297-31306 |
BEARING |
2 |
2011-11_ |
15 |
FT250.37.121 |
SHAFT-2 FRONT BEARING SEAT |
1 |
2011-11_ |
16 |
GBT812-M24X1.5 |
ROUND NUT |
2 |
2011-11_ |
17 |
GBT858-24 |
THRUST RING |
1 |
2011-11_ |
18 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
19 |
GBT5783-M10X25-A2L |
BOLT |
4 |
2011-11_ |
2 |
TE250.371C-02 |
BEARING |
1 |
2011-08_ |
2 |
GBT283-NUP2207E |
BEARING |
1 |
2004-01_ |
20 |
FT250.37.122 |
SHAFT-2 ADJUSTING WASHER |
999 |
2011-11_ |
21 |
FT250.37.123 |
SHAFT-2 ADJUSTING WASHER |
999 |
2011-11_ |
3 |
GBT894.1-34 |
SNAP RING |
1 |
2011-11_ |
4 |
FT250.37.103a |
HIGH AND LOW GEAR SLIDING GEAR |
1 |
2011-08_ |
4 |
FT250.37.103 |
HIGH AND LOW GEAR FIXING GEAR |
1 |
2004-01_ |
5 |
FT250.37.104a |
SHAFT-2 REAR THRUST RING |
1 |
2011-08_ |
5 |
FT250.37.104 |
SHAFT-2 REAR THRUST RING |
1 |
2004-01_ |
7 |
FT250.37.105 |
LONG SPACER BUSH |
1 |
2004-01_ |
7 |
FT250.37.105 |
LONG SPACER BUSH |
1 |
2004-01_ |
FT250.37C.001-2 37.2-传动箱总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
7 8 9 9 |
FT250.37.105a GBT1096-14X9X56 FT250.37.106 FT250.37.106a |
LONG SPACER BUSH FLAT KEY III-IV DRIVEN GEAR III-IV DRIVEN GEAR |
1 1 1 1 |
2011-08_ 2011-11_ 2004-01_ 2011-08_ |

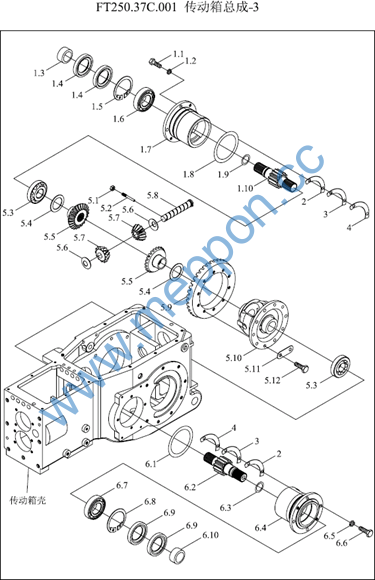

FT250.37C.001-3 37.3-传动箱总成-3 TRANSMISSION CASE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT250.37.023 |
RIGHT SHORT HALF SHAFT ASSEMBLY |
1 |
2011-11_ |
1 |
FT250.37.023 |
RIGHT SHORT HALF SHAFT ASSEMBLY |
1 |
2011-11_ |
1.1 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
1.1 |
FT250.37.209 |
FINAL TRANSMISSION DRIVING GEAR |
1 |
2011-11_ |
1.2 |
GBT93-10-AOP |
WASHER |
4 |
2011-11_ |
1.3 |
FT250.37.208 |
OIL SEAL COLLAR |
1 |
2011-11_ |
1.4 |
FT250.37.112 |
OIL SEAL |
2 |
2011-11_ |
1.5 |
GBT893.1-80 |
RETAINER RING FOR HOLE |
1 |
2011-11_ |
1.6 |
GBT276-6307 |
BEARING |
1 |
2011-11_ |
1.7 |
FT250.37.207 |
BEARING SEAT |
1 |
2011-11_ |
1.8 |
GBT3452.1-103X3.55G |
O-SEAL RING |
1 |
2011-11_ |
1.9 |
GBT3452.1-28X3.55G |
O-SEAL RING |
1 |
2011-11_ |
2 |
FT250.37.204 |
ADJUSTING WASHER |
999 |
2011-11_ |
3 |
FT250.37.205 |
ADJUSTING WASHER |
999 |
2011-11_ |
4 |
FT250.37.206 |
ADJUSTING WASHER |
999 |
2011-11_ |
5 |
FT250.37.013 |
DIFFERENTIAL ASSEMBLY |
1 |
2011-11_ |
5.1 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
5.1 |
FT250.37.197 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
5.11 |
FT250.37.195 |
LOCK SHIM |
5 |
2011-11_ |
5.12 |
GBT5786-M10X1.25X25-A2L |
BOLT |
10 |
2011-11_ |
5.2 |
FT250.37.201 |
FIXING SCREW |
1 |
2011-11_ |
5.3 |
GBT297-32011 |
BEARING |
2 |
2011-11_ |
5.4 |
FT250.37.203 |
HALF SHAFT GEAR WASHER |
2 |
2011-11_ |
5.5 |
FT250.37.202 |
HALF SHAFT GEAR |
2 |
2011-11_ |
5.6 |
FT250.37.199 |
PLANET GEAR WASHER |
2 |
2011-11_ |
